Em có cái nguồn xung tháo trong ampli Mẽo, chỉnh được từ +-35V đến +-80V công suất 1000W. Em chuyên dùng test mạch bằng cái nguồn này, chập tải là nó tự tắt được nên dùng rất hay không lo cháy nổ sò. Các cụ có làm để em vẽ lại mạch, có mỗi cái biến thế xung nó gắn keo khó gỡ lắm. Nếu gỡ chắc phải đập ra. Cụ thienchay tăng tốc độ đi cụ ơi.
Oh yeah , nếu mà clone được cái nguồn SW này thì đã quá , bác vẽ lại mạch đi ạh , có mỗi biến áp xung là khoai nhất thôi , chắc phải cầu cứu bác nào có chuyên môn để tính toán só vòng và đường kính dây cho phù hợp . Em cũng muốn đẩy nhanh tiến độ nhưng mà linh kiện lại thiếu lặt vặt linh tinh , hôm nay có việc lên SG chắc em ghé Nhật Tảo hốt ít đồ rồi đi tiếp .

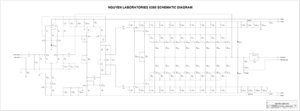

Em mới lụm được cái sơ đồ Lab Gruppen fp14000 (7000W@2R/kênh). Dùng 7 cặp sò MJW21195/MJW21196. Class TD, mà phức tạp quá, chắc để tham khảo thôi. Rảnh rỗi em làm theo cái sơ đồ này, cũng với mục đích phá làng phá xóm. :lol: Em khoái class AB với sò BJT hơn. MOSFET hổng có tiền mua. :mrgreen:

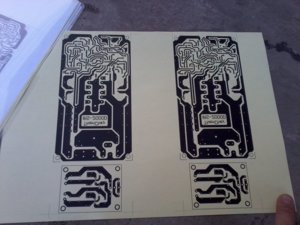

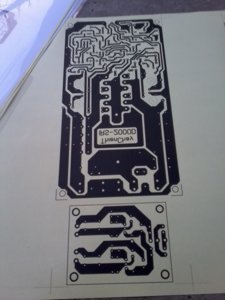

hic hix , mạch này ... tốn kém quá :mrgreen: Em mới xong công đoạn in , sắp chuẩn bị công đoạn ủi , cầu trời cho nó đẹp đẹp tí , PCB này hơi to nên em sợ sợ :wink: Em xin khoe tình hình ạ
Máy in gì ngon thế Cái máy in 5L của em bữa nay in chỗ đen nhiều là nó lạt nhách, làm mạch hơi cực. À quên, mấy bác nghiên cứu thử cái nguồn atx, tháo biến áp xung ra quấn lại lên 90V xem, cần thì hạ PWM để ra từ 30 đến 90V luôn. Cách đó có vẻ là nhanh gọn lẹ nhất, cục nguồn ngon ngon công suất cũng cỡ 400w, đủ dùng đó chứ.
nguồn ATX nó nắn nửa kì bác ui,nguồn V- thì không phải lấy từ BAX ra,dòng nó nhỏ lắm ạ :mrgreen: ,nguồn ATX dùng cho mấy mạch class A nguồn đơn thì ổn ạ :mrgreen:
Nữa kỳ thì bác làm cái cầu diode xung là lấy ra toàn kỳ chứ có gì đâu, dòng âm nó nhỏ vì nó nắn bằng diode nhỏ do máy tính không cần đường đó dòng lớn thôi, chứ cuộn dây cũng là cuộn dây chung với đường dương mà.
Hix , em in 6 tờ thì 2 tờ bị hư lem nhem mực đó ạ , phải in thêm 1 tờ A4 thường để lấy hết mực dư trong máy ra mới in lại , mà in hên xui lắm :mrgreen: , máy em ở Công Ty cũng cùi mía bác à , to đùng , bật máy khởi động mất cả 5p :lol: Vụ nguồn ATX này chắc bác rành , bác nghiên cứu hộ anh em đi ạ , cái này theo em chỉ cần quấn lại thứ cấp , và làm mạch chỉnh lưu khác là OK , vì nguyên lý không đổi , và cái quan trọng là phải có chiên gia vào tính hộ cái dây cần quấn dùng nhiêu mm và bao nhiêu vòng , sai ở đây dễ đi lắm :lol:
Thiên chấy coi mạch nguồn xung này xài IGBT công suất 1KW này xài OK không. Thấy ít linh kiện dễ thi công nhưng khó ở chổ là tìm cái biến áp xung.
Biến áp xung lõi Ferrite có thể mua được, nhưng cách quấn thì phải nghiên cứu thêm, không đơn giản đâu.

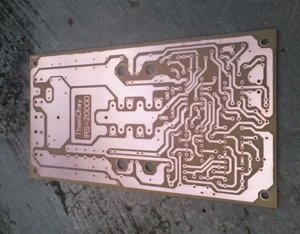

Em đã ủi xong từ đêm qua , đợi trời sáng mới dám chụp lại (cho nó đẹp :mrgreen: ) . Cũng may là trời thương , làn này ủi cũng không đễn nỗi nào Nhưng mà em nghĩ nên đi đặt mạch quá , chứ ngồi in - ủi là thấy nóng hết cả người , xong ngồi khoan 271 lỗ chưa kể lỗ to phải khoan nhiều lần , cái này chắc phải hôm nào hứng lắm mới làm tiếp , chứ ngồi khoan phê quá ạ :mrgreen: Em xin khoe cái PCB mới nhất của em ạ
Nhớ đắp thiếc lên mấy đường công suất đó, lơ mơ cháy như chơi. Mạch này mà đặt rồi chơi SMD là gọn đẹp luôn.
bác thiến chầy hàn linh kiện đê.. anh em háo quá rồi nè .. Hàn xong linh kiện mới tráng thiếc coi bộ ngon hơn đó
em chưa có thời gian để đóng điện , nhưng theo những gì bên Diyaudio , họ làm theo PBC của em , và feedback lại ... toàn tin buồn , em đã và đang giúp họ xem thế nào , nhưng sau khi dò vài đường em thấy hãng Detex này ... xấu quá , chơi giấu nghề và đưa ra PCB và SCH sai , nhưng rồi em cũng tìm ra thôi , hì hì :mrgreen: Em sẽ báo cáo kết quả ngay khi có tin mới ạ
Cụ sửa đến đâu rồi? Cho em hỏi IR2113 và Hitachi K1518 hàng chuẩn có ứng dụng được trong mạch này không cụ Chấy?
em có con LM358N , với con SG3525AN không biết có làm được cái gì ko ? Bác nào biết con này làm được cái gì thì thông tin hộ em nhá . chờ tin lão chấy mà .. càng ngày càng mất hút
Con IR2113 tốt lắm bác , nó y như con IR2110 nhưng chịu áp cao hơn (600V) , nếu bác có hàng xịn thì nhớ giấu đi nhé . Còn con K1518 em thấy công suất hơi bé , dòng hơi nhỏ , được cái áp cao .
hi hi , mấy con IC đó em cũng không biết . @ E đang thất bại ạ , mới thử mạch 900W kia nhưng nghe kì quá , em đang dùng cuộn cảm tháo máy , trị số tự cảm hơi bị cao :mrgreen: , em đang kiếm cuộn cảm đúng thiết kế xem sao . Mấy nay em ngâm cú bên diyaudio , thấy có nhiều điều hay hay , em thử nghiệm thành công sẽ báo cáo ạ , trình độ kém cỏi nên chưa tới đâu cả mong các bác thông cảm .
SG3525 bác để làm inverter đi ạ,con này chắc bác tháo ra trong cái UPS cũ,em thấy có mấy bác ở Quảng Ninh hay chơi điện tử công suất cũng mua được mấy IC driver này đấy ạ,hình như ở chợ Rồng :mrgreen:

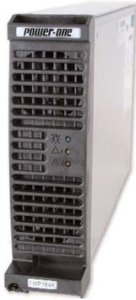

Tin vui cho các bác class D, hiện ở Nhật Tảo về tầm chục cái nguồn viễn thông Power One FMP1648 (48-56V/1600W) tha hồ mà đánh class D, chiều em mới gặp, không biết có nên hốt về dùng cho SUB với class D không nữa, bên trong toàn hàng gấu.
