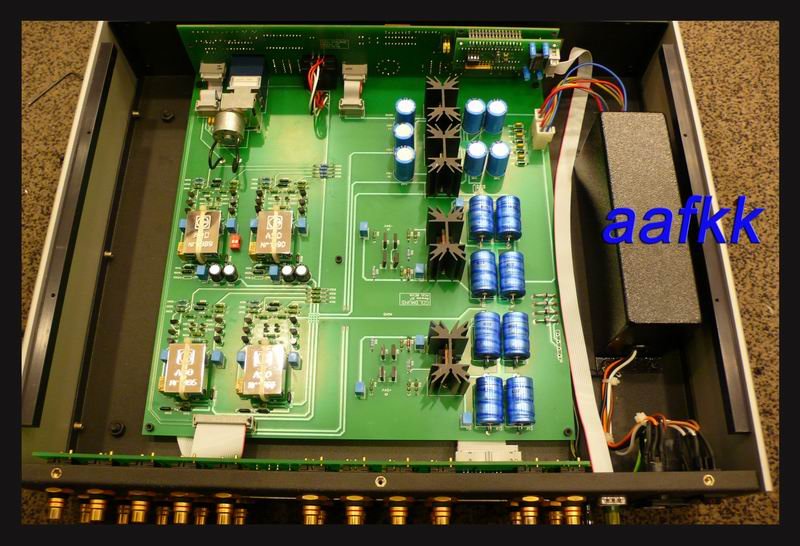

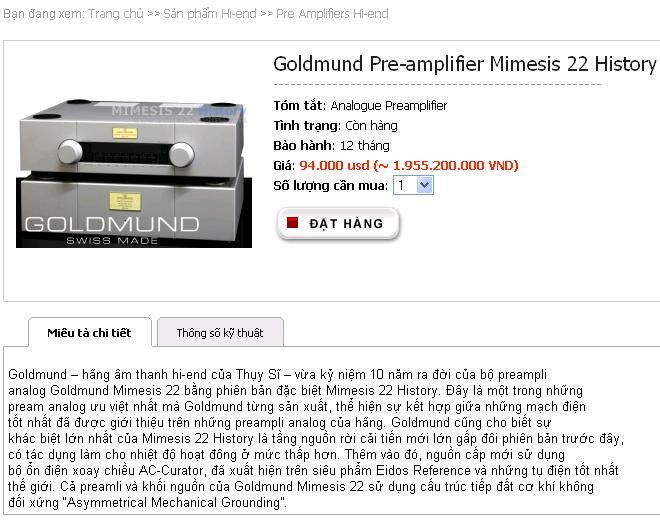

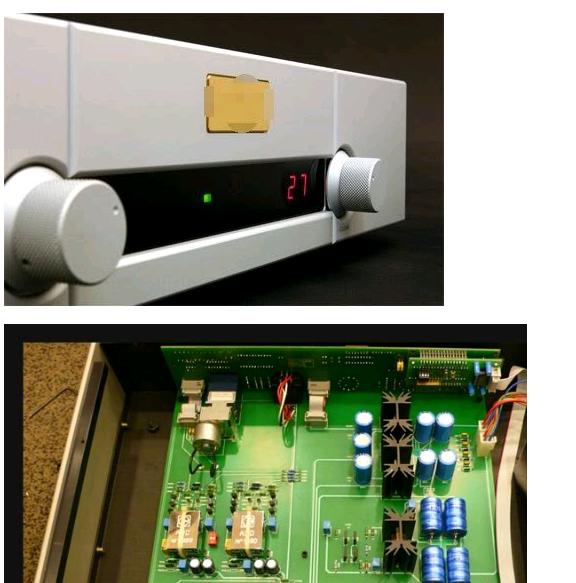

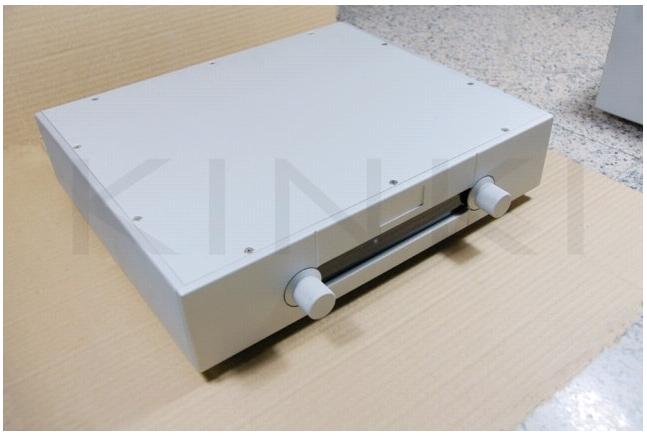

Chào các bác. Hiện nay em trong giai đoạn hoàn chỉnh power V2 GM clone và tiếp theo là các version khác,chúng đều là power amplifier nên không thể điều chỉnh được âm lượng và chọn các ngỏ vào. Tình hình như thế nên em buộc phải làm con pre đi kèm,có 2 phương án là pre đèn và pre bán dẩn,hôm nay em mở topic làm con pre bán dẩn trước. Để đồng bộ về hình thức,triết lý thiết kế,thông số kỹ thuật,chất âm,...em chọn luôn con pre đỉnh của GM để clone. Qua nghiên cứu các tài liệu hiện có thì pre GM có nhiều loại,từ bình dân đến cao cấp,từ đa tính năng(D/A,process,...) đến analog thuần túy,...chúng đều có chung đặt điểm mạch điện khuyếch đại phần analog gần giống nhau,có 1 số điều chỉnh giữa các đời là phần bộ nguồn nằm chung hoặc tách riêng,mức độ "gấu" của linh kiện,...mà chúng có giá thành rất khác nhau như Metis 2 chỉ có khoảng 6.5K nhưng Mimesis 22H thì giá đến gần 100K. Mổi lần clone là mổi lần mất công,em chọn luôn con pre gấu nhất để clone cho nó đở phí công. :mrgreen: Đây là thông tin bán hàng của M 22H Nó có khác biệt với các đời M2,M5,M10,M37,...ở chổ bộ nguồn nó được thiết kế nằm trên vỉ mạch riêng,không nằm chung với phần analog. Và đây là cái vỏ mà em có thể tìm mua được. Chỉ khác nhau cái phần nắp là không có 4 cục đen đen thôi,về hình thức phía trước và kích thước thì giống nhau hoàn toàn. Vỏ có,sơ đồ mạch bên trong có,linh kiện có,...+ em biết layout => clone nó không có gì khó cả. Em tiến hành đây.
Ủng hộ bác UL hết mình , tiếp đi bác , mong bác thành công như em V1 vừa rùi Àh , em mong lắm cái schematic bác ạh , bác phọt nhanh nhá :mrgreen:

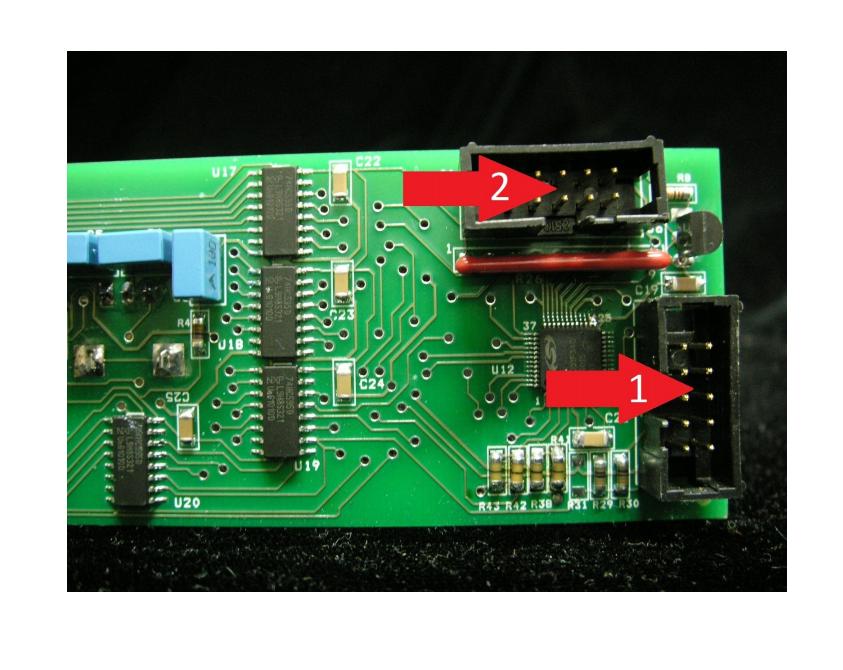

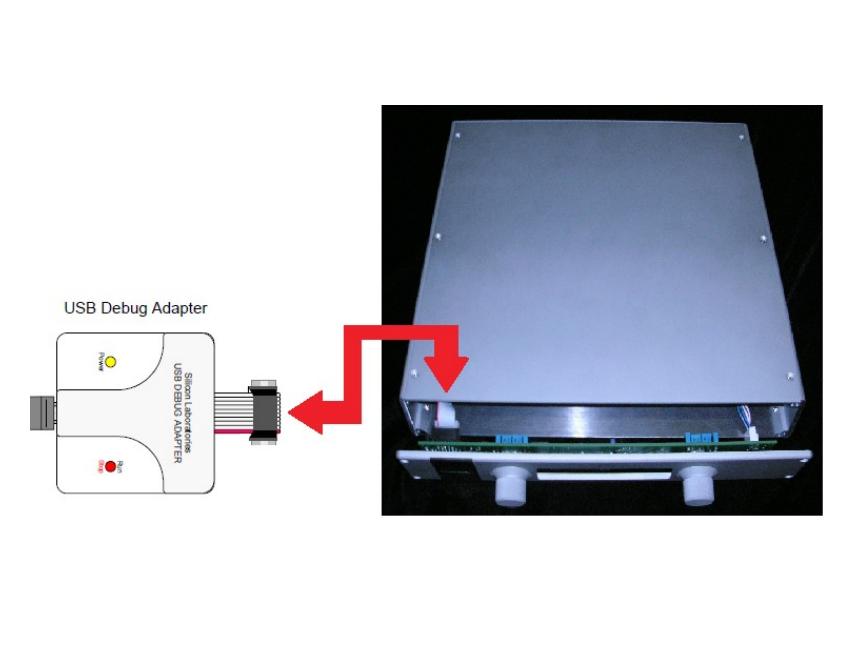

Lại tiếp tục khảo sát. Phần modul điều khiển phía trước khá là đơn giản và gần như giống nhau giữa các đời có cùng kiểu mặt máy. Em có luôn chương trình điều khiển của con vi xử lý nên con pre clone của em sau khi hoàn thành có thể dùng chung remote với GM thật,các bác có thể mua 1 con pre thật giá gần 100k sau đó vứt bỏ cái máy để lấy mổi cái remote mà dùng cho cái pre của em. :lol: :lol: Phần mạch zin nó thế này,chổ đánh dấu số 2 là để dành nạp phần mềm cho con vi xử lý. Và hãng nó hướng dẩn nạp chương trình. Hình nạp chương trình là hình em lấy từ con M2 nhưng các con khác thì cũng nạp tương tự. :mrgreen:

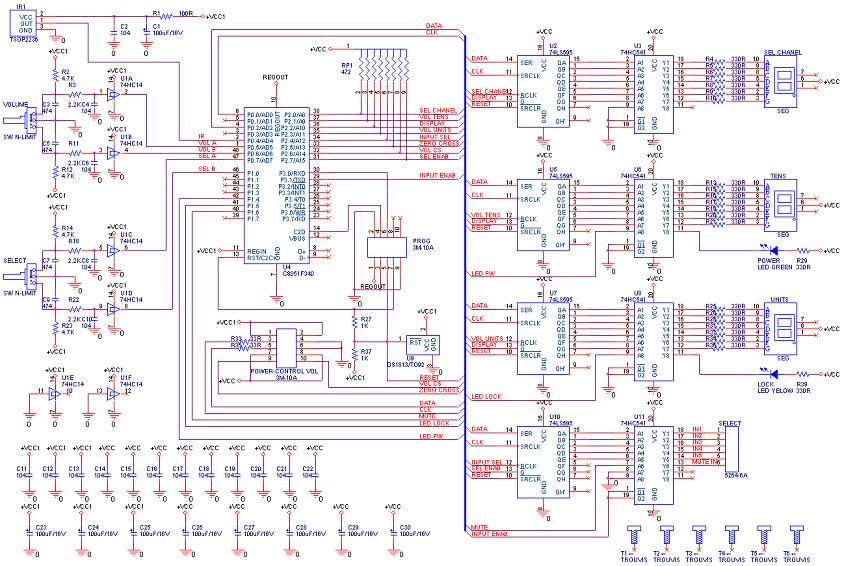

Con vi xử lý nó dùng là C8051F340,con này mua kit nạp hơi mắc nhưng chịu chơi nên em không ngán. Đây là phần mạch modul phía trước. Mạch trên em dùng chung phần mềm(để nạp) với hãng nên em vẽ lại giống gần như hoàn toàn. Có 2 điểm em thay đổi là em dời 2 cái led vào cho con 74Hc541 nó lái(do nó còn thừa cổng),mạch zin dùng 2 con fet(2N7000) để lái cái led này,2 con led này là chỉ thị power và chỉ thị lock nên coi như không có can thiệp gì vào chuyện điều khiển cả.

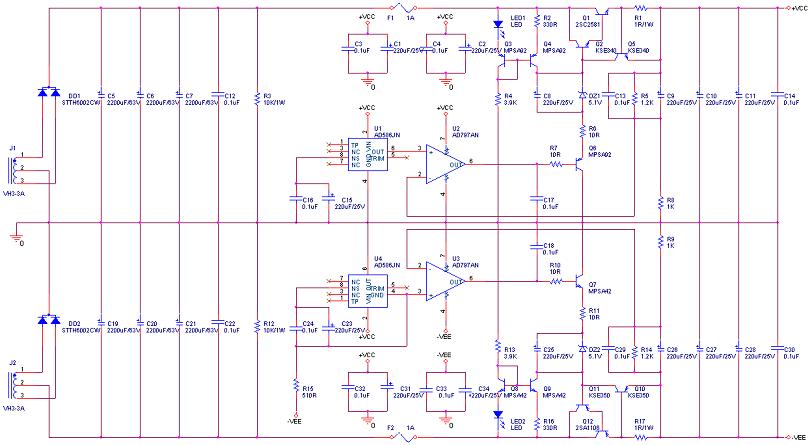

Phần mạch nguồn là quan trọng nhất. Bộ nguồn dự kiến sẽ dùng 3 biến áp xuyến to,2 cho phần analog và 1 cho phần digital,GM nó cùng triết lý với Naim nên dù là mạch không ăn dòng bao nhiêu nhưng bộ nguồn lại khá khủng,ổn áp của nó thuộc loại siêu tuyến tính. Nguồn cho analog. Dùng diode nắn điện chạy đến 20nS và sụt áp cực nhỏ,mổi con chạy được đến 60A nhưng chỉ khai thác dưới 1A Mạch ổn áp dùng AD586 làm tham chiếu sau đó dùng AD797 để so sánh và cuối cùng là phần khuyếch đại dòng để cho ra điện áp cực kỳ chính xác và ổn định.Con BJT công suất trong phần nguồn là con em chưa sửa số,số thật của nó không phải giống giá trị em ghi. Tất cả linh kiện khác là giống hệt mạch gốc. Phần ổn áp này có tích hợp thêm mạch hạn dòng khoảng 600mA,nếu tải ăn dòng lớn hơn mức này thì mạch nguồn sẽ ngắt.

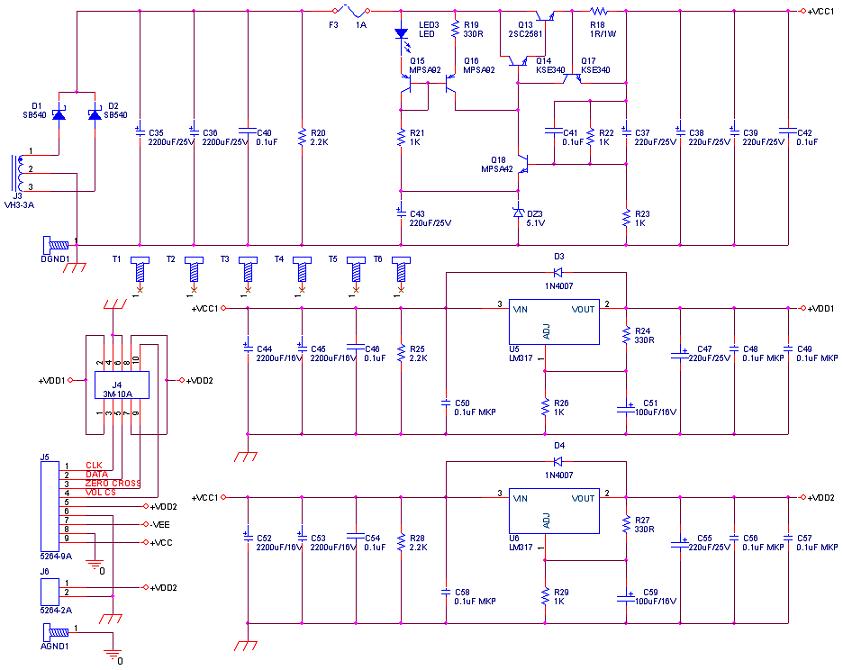

Nguồn cho phần điều khiển digital. Có đến 2 tầng ổn áp,tầng đầu cho ra mức áp khoảng 12V,tầng sau thì mổi modul ổn áp bằng LM317 cho ra 5V. Phần mạch digital được chia làm 2 nhóm,nhóm điều khiển và nhóm thừa hành,mổi nhóm dùng 1 nguồn 5V khác nhau.

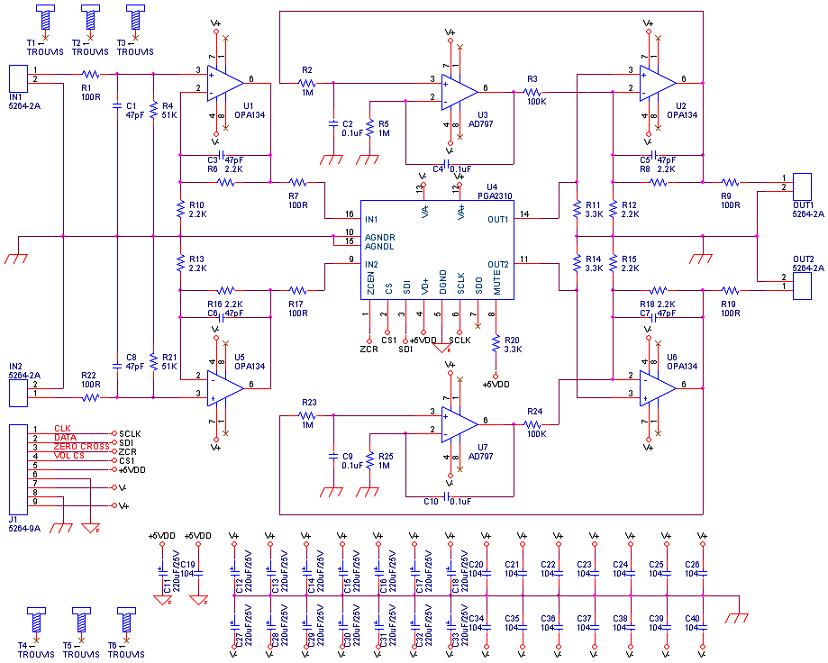

Và đây là phần mạch analog,phần mạch mà DIyer nào cũng quan tâm. Em nhìn thấy trong trang web của khựa và 1 số trang Diy của nước ngoài họ có cung cấp hình ảnh về con pre M27 gì đó,nó dùng linh kiện rời,cụ thể là Jfet 2N5565 và các linh kiện khác để thay cho opam(giống như mạch công suất GM) nhưng em tìm trong dử liệu em có thì nó không dùng linh kiện rời như thế,có thể đây là 1 biến tấu của các diyer chứ nó không thuộc dạng clone từ SP gốc là M27. Tất cả các sơ đồ pre em hiện có đều dùng opam để làm,có các đời dùng AD797,AD706,AD811,OPA134,...nhưng mạch nguyên lý là hoàn toàn giống nhau,đời 2,5,10,22,37,... thì mạch giống mạch em post phía trên.
Vì em có làm cái DA nữa nên em tách riêng phần DA trong 1 dự án khác,phần này em chỉ tập trung cho analog thôi. Mời các bác vào chém thoải con gà mái,em đi layout em nó đây. :mrgreen:
Hít , nhìn mấy cái sch mà hoa mắt , hem hiểu cái chi hết , nhưng mờ thấy chuyên nghiệp :lol: . Ông GM này đúng là chơi sang thiệt , toàn Op-amp đỉnh và giá cũng đỉnh :cry: . P/S chém: Sao phần Analog lại có kon IC số thế nhỉ :mrgreen: , có khi nào xung clock nó lây len sang Analog không nhỉ :lol: , nhưng mà bớt được cái khoản chiết áp khá mắc ... gần bằng con này :mrgreen:
Con IC đó là con IC điều khiển volume ở đẳng cấp hiend,bên trong nó gồm một đống điện trở nối tiếp nhau,phần digital độc lập với phần analog,khi điều chỉnh volume từ mặt máy thì bên trong con này sẽ nối tắt hoặc hở ra một số điện trở,làm thay đổi hệ số khuyếch đại của opam bên trong nó => thay đổi biên độ ra. Nó rất chú ý đến chuyện xuyên nhiểu giữa phần số và analog nên nó chia ra thành 2 hàng chân,1 hàng chân là số hoàn toàn,hàng còn lại là analog hoàn toàn. Rất dể lay out để cách ly 2 vùng này do nó nằm riêng biệt nhau. GM luôn dùng con IC này để làm Volume cho các preamplifier,một số power có thể chọn vài nấc volume như T5000 chẳng hạn thì họ dùng relay và điện trở để làm(chọn được 6 nấc,mổi nấc là 3dB) :mrgreen:

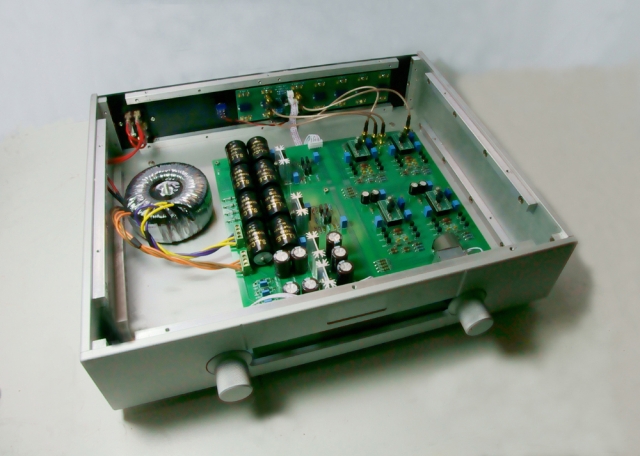

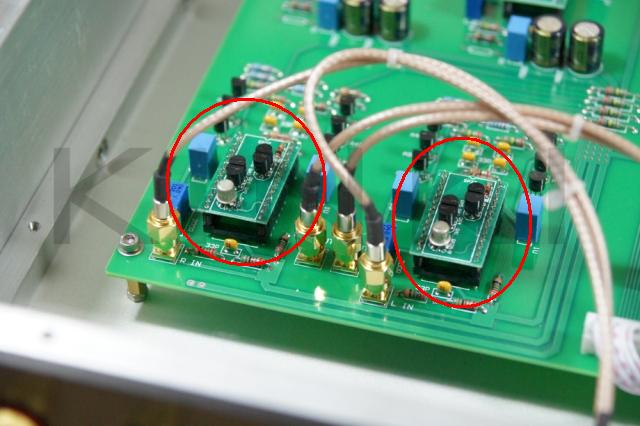

Đây là SP do Khựa bán ghi là M27 Em tìm trong data của hãng thì không thấy cái modul dùng linh kiện rời như vậy(chổ em khoanh tròn),có thể là Khựa biến tấu từ mạch của cái power thành pre luôn chứ nó không phải clone từ M27 chính hãng. Phần chỉ thị cũng không có trong SP này. Sp này nó bán chưa đến 10M tiền Việt.
Em không rỏ xuất xứ máy bác post nhưng trong tài liệu em hiện có thì không nhìn thấy con pre nào dùng linh kiện rời như trên. :roll: Cũng có thể là tài liệu em chưa đầy đủ các đời :roll:
DAC của nó cũng không có gì đặt biệt,mai mốt em post dự án DAC thì các cụ sẽ thấy. Opam trong DAC chỉ dùng NE5532,D/A dùng AD1794,1798,...trong các đời khác nhau. Chỉ có trong power T5000 thì DAC của nó mới thay đổi lớn ở phần D/A :mrgreen:
Có 2 chuyện: 1.Opam bên ngoài có hệ số khuyếch đại là 2 lần/1 con. Gain = (Rf/Re) +1 = 1+1 = 2,nên qua 2 con nối tiếp thì Gain nó là 4 lần. 2.Bên trong PGA2310 có opam,nó có thể cho ra mức âm lượng từ -95.5dB -> +31.5dB so với đầu vào là 0dB. Vậy bản thân con PGA có thể khuyếch đại điện áp bên trong lên tối đa là 31.5dB.
Chào các bác Bác UL vào đây xem , nó bán ở đây nè http://www.aliexpress.com/fm-store/7052 ... ested.html Mình cũng thấy có nhiều hình ảnh lắm, cũng đã nó chuyện với hắn , hắn quả quyết là memisis này có thật :mrgreen: , và kêu mình thử , .. không dám thử , sợ bé cái lầm .... Thân
Con trong link bác cung cấp chắc chắn là giả vì nó nói rỏ mà,nó không có lừa mình. Có cái hình trong web đó nó xóa mất cái logo chứng tỏ nó không dám nói hình tham chiếu phía dưới là GM thật.
Đúng ạ,nếu mạch bên ngoài có gain đủ lớn thì mình có thể dùng phần mềm điều khiển cho nó chạy đến 0dB thôi,bỏ phần khuyếch đại bên trong PGA2310. :mrgreen: Em sẽ ứng dụng tính năng này để thay thế phần opam bằng tube để nó không bị thừa gain trong 1 dự án khác.
