Thứ nhất ko phải em chê để dìm các bác. Thứ hai thấy hố vôi ko nói cũng ko hay. Trở lại vấn đề mạch bảo vệ của các bác. GM là háng ko ngại cái relay, tín hiệu còn cho qua vài cái chứ nói gì đến relay loa. Như các bác làm relay nối ngõ ra xuống mass, trong trường hợp khi power ko có tín hiệu vào hên xui ko chết sò công suất khi bật power. Nếu pre đang cấp sẵn tín hiệu mà bật power thì tỉ lệ nổ sò là gần 100%. Tùy theo năm sản suất háng có 2 cách giải quyết vấn đề này.
He he! Mạch buffer trong power có relay dập mass tín hiệu input, sau khi nhả relay tín hiệu đầu ra mới nhả tín hiệu đầu vào bác nhé! Nên cái 100% của bác ko có nhé!
Bác vẫn chưa trả lời câu hỏi trước của em! Bác chưa có bằng chứng gì chứng tỏ sơ đồ vẽ sai cả! Chỉ là đoán mò he he
Đừng nói nối ngõ ra xuống mass để chống bụp khi mạch chưa ổn định nhé. Bjt nối ngõ ra công suất xuống mass mà bụp khi bật còn có cơ hội sống chứ Fet thì ko có cơ hội nhé. .... Góp ý thế các bác nghe thì nghe ko thì thôi. Em thì biết quá rõ.
Bác nói mà ko rõ thì có ai biết là bác biết rõ đâu ah! Vậy bác khẳng định sơ đồ là sai và Telos 600 đưa tín hiệu ra loa qua relay?
Thế nào bác! Bác biết rõ mà không dám khẳng định ah? Góp ý mà không dám khẳng định ý kiến của mình thì nghe góp ý sao đây?

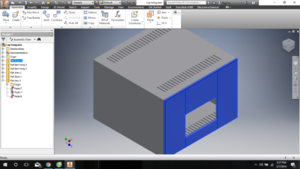

Mấy anh cứ lo cháy nổ rồi kỹ thuật số để giải quyết vấn đề này tản mạn quá. May là em chơi full Analog toàn tập Thấy các hãng khác cũng có cầu kỳ đến vậy đâu. Em chỉ Clone phần công suất chính. Đầu ra loa cũng ko cho qua Relay gì cả mà chơi trực tiếp khi đã set DC Offset về ~0mV. Hiện tại Power chính em đang sài 45VAC đôi và Power VAS là 55VAC đôi (sau Regu TL5000 được +-72VDC). Cả 2 nguồn này đều chung 1 cục Xuyến. Chơi căn bản toàn tập. Tức cắm nguồn biến áp là cả hai đều có điện cùng một lúc mà chẳng cháy nổ gì cả. Em còn chưa có ổ cắm cơ, tút dây điện cắm vào ổ thôi. Chờ chassic và anot hơn tháng nay em vẫn cắm điện chạy ở chế độ Silent. Khi nào công tác về em mới cắm vô điện thoại mà chưa thấy cháy nổ gì cả. Mấy bác cứ nói vậy thì ai dám chơi nữa. P/s: Bản của em là Goldmund Titanium nhé (do em anot bằng Titan)
Ngõ ra nối xuống Mass thì khác gì tải kháng loa = 0R, đâu khác gì chập dây ra loa. Có lẽ là chống được bụp nhưng không chống được cháy nổ (sò).

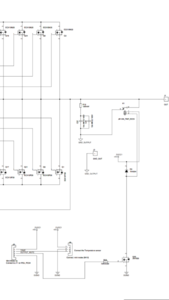

Chắc mấy anh đang bàn luận vấn đề này. Rõ ràng K1 ở Normal thì tiếp điểm không đóng. Nhưng khi trạng thái Mute được kích hoạt thì tiếp điểm K1 đóng thì trở kháng đầu ra = 0R, như vậy sẽ xảy ra Overload. Em nghĩ con Current Sense trên bo nguồn sẽ phát hiện việc Overload này và cắt nguồn cung cấp ra bo công suất. Chứ em không nghĩ là nó dập mass này nọ. Em trình bày quan điểm nhỏ vậy thôi, cứ coi như em đoán mò, đừng gạch đá em
Chỉ nối khi chưa cấp tín hiệu đầu vào thôi bác ah! Khi có sự cố như phọt DC/HF... ra loa thì lập tức dập xuống mass, ngắt tín hiệu đầu vào và ngắt nguồn cấp cho VAS, Driver, Công suất! Mạch này dùng PVI1050 để ngắt FET cấp nguồn nên thời gian ngắt của Goldmund tính bằng nS nên không có vấn đề gì cho sò cả. Trong trường hợp xấu nhất thì cháy sò còn hơn cháy loa!
Khi trạng thái mute xảy ra thì việc nó làm trước tiên là đóng relay dập tín hiệu đầu vào xuống mass trước rồi mới dập mass tín hiệu ra nên không xẩy ra tình trạng overload. Do trình điều khiển phức tạp nên nó mới dùng MCU để điều khiển, đồng thời mạch dò bảo vệ nó làm riêng cho từng trường hợp cụ thể!

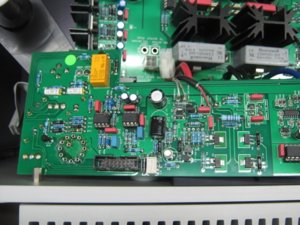

Thế này nhé bác. Hai cái relay input và output hoạt động cùng nhau hoặc độc lập. Khởi động input đóng trc, output đóng có tín hiệu đâu mà khuếch đại. Khi có lỗi input đóng cô lập ngõ vào và output đóng sau khi nguồn cắt, tất cả bằng nano giây. VDK đáp ứng thừa sức. Làm cái gì cũng phải hiểu vấn đề, chứ đang nghe mà chập dây loa vào nhau thì chắc anh em ở đây ai cũng biết. Con relay màu cam là mute input!

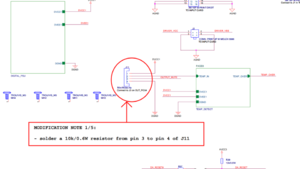

Bác chưa trả lời câu hỏi của em nhé! OK bác! Có thể cần xem lại là dập mass trước hay ngắt nguồn trước tùy theo ưu tiên loa hay ưu tiên sò! Tuy nhiên, trong thời gian như hãng công bố 10nS thì trường hợp nào cũng vẫn an toàn nhé! 10nS chắc loa chưa cháy được lên có vẻ ngắt nguồn trước hợp lý hơn là dập mass trước! Cám ơn bác nhé! @ sweetlove6389: Con trở 10K là để treo mass cho tín hiệu điều khiển mute thôi bác ah!
Em thấy anh diễn giải như vậy có vẻ hợp lý. K1 chỉ có thể đóng khi không có điện cấp cho bo công suất được thôi. Mà để mà bo công suất không có nguồn như anh nói thì nó dựa vào toàn bộ tín hiệu Input. Em cảm giác nó còn có tác dụng Fast Off ở đây nữa ạ và vẫn có một phần dựa vào Current Sense khi Overload. Tổng hợp lại K1 có 3 chức năng chính: 1. Mute (chủ động ngắt Input => cắt nguồn). 2. Fast off (chủ động ngắt Input => cắt nguồn). 3. Overload (chủ động bằng cách dám sát trên Current Sense). Em vẫn không thấy nó chống vụp kiểu gì
Anh cứ đóng điện full, ko cấp tín hiệu Input mà anh anh nối đầu ra về GND mà xem. Không khuếch đại là không khuếch đại AC thôi còn DC tĩnh vẫn hoạt động dựa trên tải đầu ra bình thường.
