Re: Copy DartZeel 108 Version B. 1:1. Em cũng làm 1 cặp. Cụ book với Mr Quang Hào giúp em nhé, sáng mai em nhờ chuyển tiền. Em sợ không còn hàng vì ít quá thôi. Thank cụ.
Re: Copy DartZeel 108 Version B. 1:1. Em nhờ chuyển tiền rồi ạ. Mua 1 cặp về làm tham chiếu cho mấy cái biến áp tự quấn của em để chấm xem được mấy điểm . Thanks

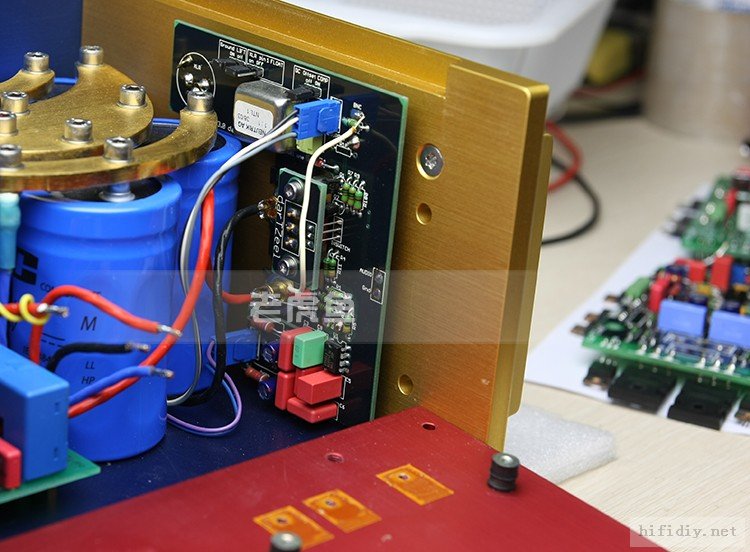

Re: Copy DartZeel 108 Version B. 1:1. Háng nó có cái bo này, nó để xử lý tín hiệu đầu vào. Cụ chủ có copy được cái này ko??

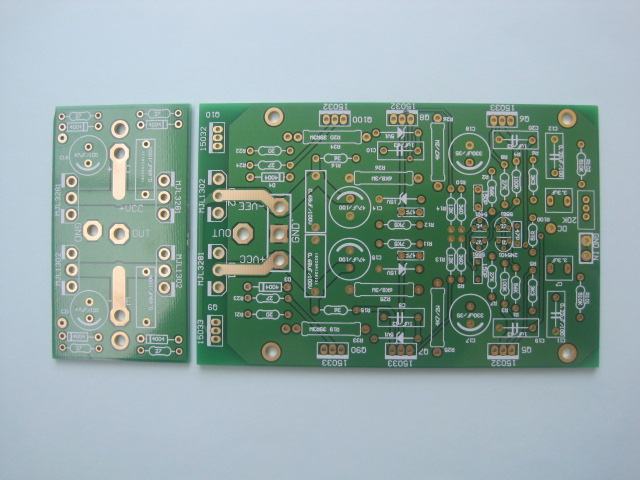

Re: Copy DartZeel 108 Version B. 1:1. Không có gì chỗ đó cụ nhé, nó gồm 1 biến áp nhỏ chuyển đường vào từ RCA sang balance. Khi dùng RCA thì nó tách biến áp này ra, cái bo trở và IC cụ thấy là phục vụ đường vào Zeel BNC 50R. Đường Zeel là tiêu chuẩn riêng của hãng, chỉ nối sang được rề của nó thôi. Chủ yếu quan trọng là đường RCA thì nối trực tiếp vào tụ INPUT rồi. Cụ yên tâm. Em đã nhận bo sáng nay, rất đẹp hý hửng mở ra thì chưa thấy bo bảo vệ và softstart đâu :?: . Vừa gọi chú bên PCB, nó bảo vâng để em kiểm tra :roll:

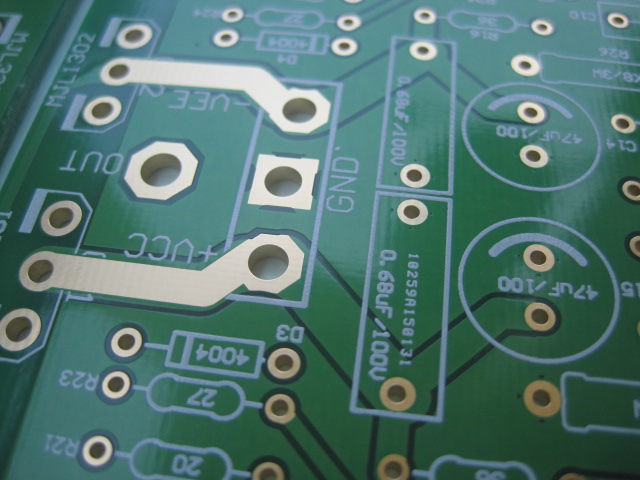

Re: Copy DartZeel 108 Version B. 1:1. Các cụ cứ quan điểm mass sao nhiều khi em thấy giống cái râu mực. Em thấy để chống nhiễu tốt và tránh ảnh hưỡng đến nhau giữa những đường tín hiệu nên dùng phương pháp phủ mát như thế này
Re: Copy DartZeel 108 Version B. 1:1. Háng này Ver A ko phủ mass, Ver B này thì phủ mass. Lý tưởng nhất vẫn là ko phủ mass, vì khi phủ thì điện dung ký sinh của đường mạch mặt bên kia so với mass là lớn. Vì vậy sẽ phải hạn chế chạy mạch tín hiệu mặt bên kia, nếu có thì phải thu nhỏ đường mạch và làm phôi dầy. Đặc biệt những đường mạch tín hiệu có trở kháng cao sẽ hạn chế chạy ở mặt bên kia hoặc phải thu nhỏ kích thước và chiều dài. Đổ mass bo thì đều phải có mắt lọc cho mỗi nhánh nguồn tránh bị loop. Nhiều hãng họ ko đổ mass mà dùng những thanh đồng lớn gắn trên bo làm mass chung, sẽ ko bao giờ bị loop. Tiêu chí là đường mass phải có trở kháng rất thấp so với dòng điện chạy qua nó để hiệu điện thế rơi trên nó cực thấp. Nói chung layout cũng là vấn đề rất đau đầu: -Từ sơ đồ mạch tìm ra những nơi mà tín hiệu sẽ đi qua. Pha của nó ra sao với pha tín hiệu vào (Pha vào chọn là chuẩn). - Dự đoán biên độ tín hiệu trong từng đoạn mạch và trở kháng đoạn mạch đó. - Đoạn mạch cung cấp nguồn nào tín hiệu sẽ đi qua mà ko có mắt lọc. Đoạn mạch nào vừa có tín hiệu và có nguồn cấp đi qua. Đoạn mạch nào có 2 hoặc nhiều tín hiệu cùng đi qua. - Tính toán cường độ dòng điện trên mỗi mạch nguồn và mạch mass. Rồi: - Tránh chạy song song 2 dây có cùng pha nhất là 2 dây biên độ tín hiệu khác nhau nhiều. - Tránh chạy đoạn mạch trở kháng cao gần mạch có dòng lớn, biên độ tín hiệu lớn. - Tráng chạy dây có tín hiệu biên độ thấp gần dây biên độ lớn. - Đoạn mạch có hơn 2 tín hiệu đi qua phải dùng kích thước lớn. - Đoạn mạch chạy nối tiếp với trở có giá trị lớn, nối chân B chân G tranzitor thì dùng mạch nhỏ. - VV... Nói chung chỗ nào lớn phải lớn, chỗ nào nhỏ phải nhỏ. Nguyên tắc chung vẫn là hạn chế ký sinh RLC không mong muốn càng nhiều càng tốt. Và nói chung lay out em thấy rất khó, lâu nay em vẫn phải tìm hiểu layout tín hiệu cao tần RF để áp dụng cho AF.
Re: Copy DartZeel 108 Version B. 1:1. Phủ mass không cẩn thận tạo thành các vòng loop cũng cực kì nguy hiểm. Nhưng điện dung ký sinh đối với đường dây có biên độ tín hiệu thấp nhất là các tín hiệu đầu vào trên mạch không nên đi quá dài vòng vèo gây ra tín điện dung ký sinh ảnh hưởng đến dải thông nhất là tần số cao
Re: Copy DartZeel 108 Version B. 1:1. Trong lúc chờ đợi nguyên liệu DZ tập kết chém gió tí . Cụ là dân chuyên nghiệp món này quá hỉu còn gì nữa.
Re: Copy DartZeel 108 Version B. 1:1. Các cụ cứ chém gió đi, em chả hiểu gì nên ngồi hóng đám linh kiện về hàn thôi :d
Re: Copy DartZeel 108 Version B. 1:1. Lần này cụ Tú cooy 1:1 nên ko để chỗ mod tụ input rùi, nếu muốn thay là phải câu dây E đag hóng nhưg cũng run vì chưa có kinh nghiệm làm
Re: Copy DartZeel 108 Version B. 1:1. Vụ này không khó chỉ sợ bị xấu thôi ạ. Tụ in có thể đặt ngay ở cọc RCA, có thể đặt chéo dùng 1 tụ ..... Vì copy nên phải vậy thôi. :lol:

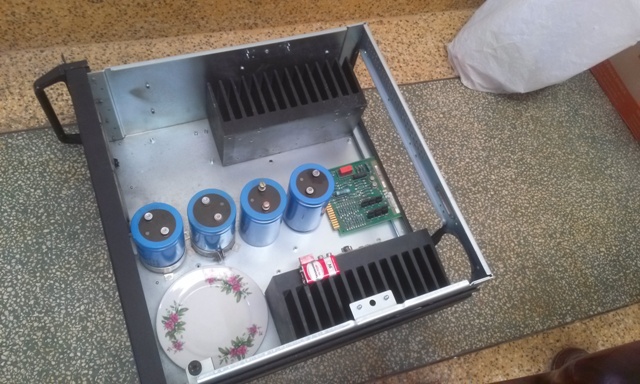

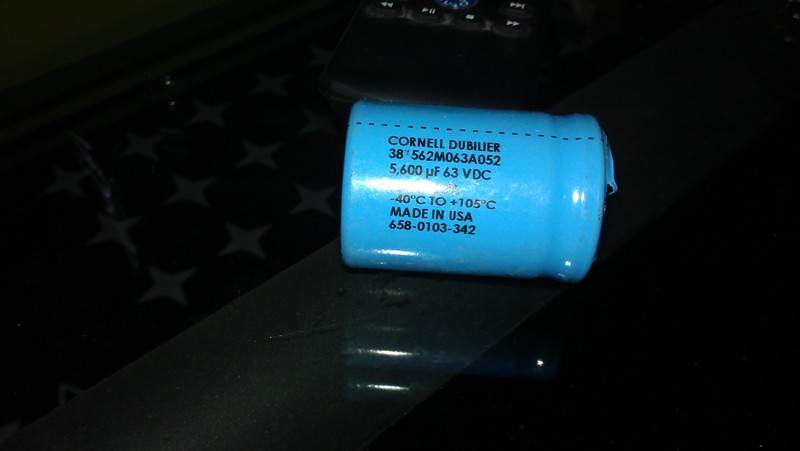

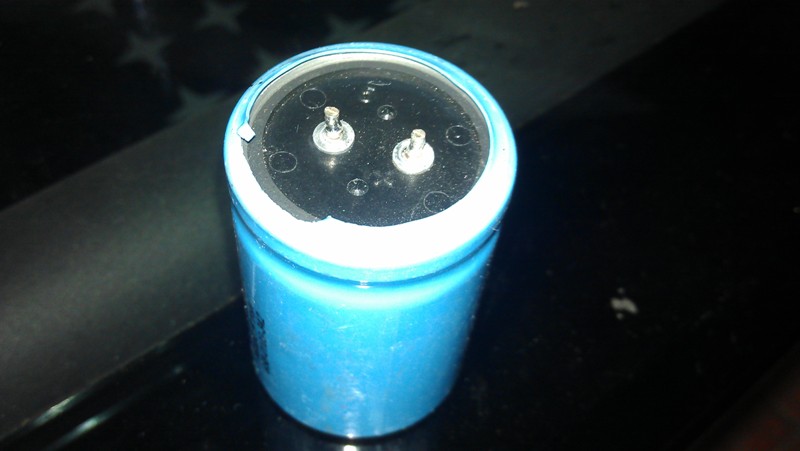

Re: Copy DartZeel 108 Version B. 1:1. Dự là con DZ của em sẽ như thế nài ......................... :lol: Khoe tí cho xôm
Re: Copy DartZeel 108 Version B. 1:1. Gần giống với cụ vakk bên DZ niềm đam mê mới, DZ cụ vakk làm khủng lắm. :mrgreen:
Re: Copy DartZeel 108 Version B. 1:1. Làm luôn 2 cái đĩa cho nó cân đi cụ. Một cái mất cân đối ko hợp phong thuỷ cho lắm
Re: Copy DartZeel 108 Version B. 1:1. Tản nhiệt cỡ này em chắc chắn là không đủ, nóng bỏng tay. Gấp đôi lên có khả năng đủ. Thanks.
Re: Copy DartZeel 108 Version B. 1:1. En này phải dụng tản nhiệt lớn cụ ah như vậy mới đủ cho em naim
