Re: Copy DartZeel 108 Version B. 1:1. Đây là cải tiến em đã đưa vào ở phiên bản lần trước, nguồn cho Bias tranzitor vào được ổn áp. Lọc rồi mới cấp DC 1 chiều ổn định phân cực cho chân B. Hiệu quả rõ ràng là tụ nhỏ 10.000uF vẫn ko ù ì. Và chắc chắn DC sẽ ổn định hơn, S/N sẽ cao hơn. Ban đầu em đã định đưa cải tiến này vào bo lần 2, nhưng cũng muốn làm nguyên bản cho đúng nghĩa 1:1.
Re: Copy DartZeel 108 Version B. 1:1. Đây là cải tiến em đã đưa vào ở phiên bản lần trước, nguồn cho Bias tranzitor vào được ổn áp. Lọc rồi mới cấp DC 1 chiều ổn định phân cực cho chân B. Hiệu quả rõ ràng là tụ nhỏ 10.000uF vẫn ko ù ì. Và chắc chắn DC sẽ ổn định hơn, S/N sẽ cao hơn. Ban đầu em đã định đưa cải tiến này vào bo lần 2, nhưng cũng muốn làm nguyên bản cho đúng nghĩa 1:1.
Re: Copy DartZeel 108 Version B. 1:1. Phải giải quyết được chứ Vấn đề là em muốn cái bo nó đẹp đẽ, không phải cắt nối chỗ nào hết.
Re: Copy DartZeel 108 Version B. 1:1. Đây là cách giải quyết của em............................. mỗi 1 con trở cho việc đó. Chẳng chỉnh trọt DC bù đắp gì nữa.
Re: Copy DartZeel 108 Version B. 1:1. Vấn đề đặt ra là DC nó có ổn định không? Rất ổn định, tối đa em test khi nóng và nguội chỉ chênh 30mV (Em chưa dùng tụ hồi tiếp 22mF). Như vậy là quá tốt, tiêu chuẩn có thể cho phép tới 100mV.
Re: Copy DartZeel 108 Version B. 1:1. Tất nhiên ko phải chỉ có làm thế, mà còn 1 chỗ nữa. Em nói ra các cụ sẽ thấy rất buồn cười vì ko ngờ nó đơn giản vậy mà hãng đã phải đau đầu về vụ Offset này để phải đưa cả 1 con tụ hồi tiếp vào và gọi là Version B.
Re: Copy DartZeel 108 Version B. 1:1. Đúng rồi cụ match vert B có hồi tiếp dc 100% rồi nó lôi kéo dc offset khá tốt rồi thì việc chỉnh chọt dc bù trừ chẳng còn mấy ý nghĩa. Thêm cặp tụ 600k nữa mà ko có tác dụng có nguồn nào chống nhiễu tố hơn con trở đấu xuống đất
Re: Copy DartZeel 108 Version B. 1:1. Tụ là giải pháp tình thế của nó, ko có tụ vẫn tốt hơn. Nếu dùng tụ này thì bỏ tụ vào mới là hay ghép DC luôn.
Re: Copy DartZeel 108 Version B. 1:1. Theo em cơ bản bố trí cặp tụ 0.22 lọc chỗ biến trở chỉnh DC offset em thấy bố trí không đúng (theo em nó phải nằm sau điện trở 510k chứ không phải trên nguồn chính). Cách chỉnh offset kiểu này ít nhiều làm giảm băng thông của mạch, nhất là mạch cải tiến của cụ Tú. Thiết kế dưới cùng của cụ Tú giống với mấy cái schema thông thường, có điều nó giảm input impendance. Cái nữa là sẽ không chỉnh offset được khi linh kiện không match hoàn toàn (dc offset phụ thuộc nhiều vào match linh kiện). Thanks.
Re: Copy DartZeel 108 Version B. 1:1. Cụ cho con tu 0.22m F xem em nó thể hiện thế nào dc offset có tốt hơn ko. Chất âm thế nào nếu ko cần tụ thì em đầu tư cho dự ớn khác
Re: Copy DartZeel 108 Version B. 1:1. Cụ nhận định đúng, 0.22uF hãng để đó chỉ phục vụ lọc cao tần nguồn chứ ko lọc cho áp Bias. Trở kháng vào 50K cũng là tiêu chuẩn cụ ạ. Chỗ giảm băng thông cụ nói kỹ hơn chút xem.
Re: Copy DartZeel 108 Version B. 1:1. Cụ nói em chả hiểu gì bố trí tụ lọc nguồn lại ảnh hưởng dải thông. Cụ chứng minh cái ạ, tụ 0.22uF không những lọc nguồn cho việc chỉnh dc offset mà còn cấp nguồn ổn định cho cặp bjt đầu vào
Re: Copy DartZeel 108 Version B. 1:1. Các cụ tham gia dự ớn yên tâm tuyệt đối, việc các cụ là lo hàn sao cho ko bị lỗi là OK. Linh kiện nên dùng tốt, ko nên tạm bợ. Em ngủ ngon rồi Mai em meo cho lão chủ háng xem lão nói thế nào. Vì ko ai hiểu ampli này bằng lão, và chắc là em nữa :mrgreen:
Re: Copy DartZeel 108 Version B. 1:1. cụ Tú đã phóng pcb và linh kiện cho A/E chưa nhỉ.......em đang hóng :roll:
Re: Copy DartZeel 108 Version B. 1:1. Khi em gửi bo xong sẽ có hướng dẫn cụ tỉ để các cụ làm hoàn thành, và có thể sẽ update bo lần trước cho cụ nào đã làm lần trước, cũng rất dễ. Làm em này quan trọng là hàn cẩn thận, với phần cơ khí vặn sò vào phải chuẩn là ổn thôi. Nói chung rất dễ. Em gấp rút xong 1 em để đo đạc, so sánh. Em vẫn cho là em này hay hơn GM. Có 1 vấn đề nhỏ với loa khó kéo (Loa em 2 cặp thì cũng ko khó kéo lắm, hãng nó vẫn kéo em này với loa khủng), cụ nào tản nhiệt tốt làm 2 cặp sò là hết thuốc.

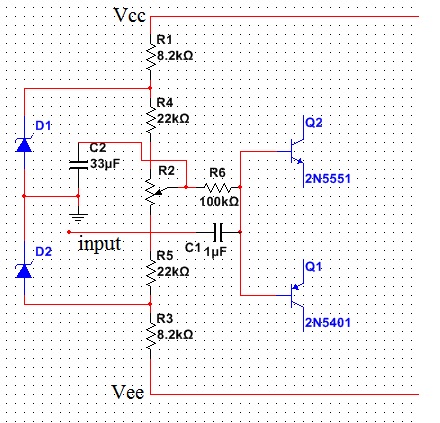

Re: Copy DartZeel 108 Version B. 1:1. Ông Tú ơi cái này mới là đoàn chuẩn Trở kháng đầu vào 100k Vas tube chạy ngon; bias linh hoạt; dc ổn định. Những cái sau là cải lùi
Re: Copy DartZeel 108 Version B. 1:1. Vì sao háng nó ko làm ổn áp cho phần chỉnh dc offset vì giả sử điện áp nguồn vào tăng hoặc giảm thì điểm giữa chiết áp vẫn cố định vì đã tăng giảm thì hai vế của nguồn đều tăng, giảm. Việc thêm lk vào mạch đầu vào phức tạp thêm nhiễu
Re: Copy DartZeel 108 Version B. 1:1. chào các cụ... em là lính mỡi nhưng khoái DIY cho vui. Cũng mới xem song pic MBL 6010 nhưng mà nó hái end quá không dám theo sợ trình yếu gãy cánh zô xem thấy "dự ớn" này hay ho tính làm cái để đời.. mong các bác giúp đỡ.
