Re: Copy DartZeel 108 Version B. 1:1. Em nhận được hàng rồi cụ nhé. Em đang bận công việc chưu kiểm tra được

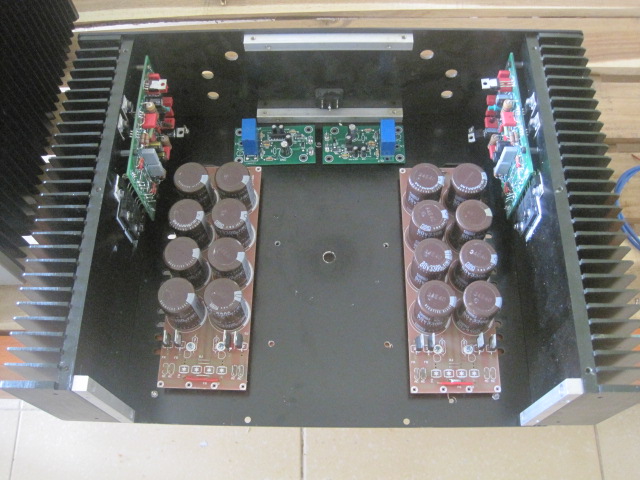

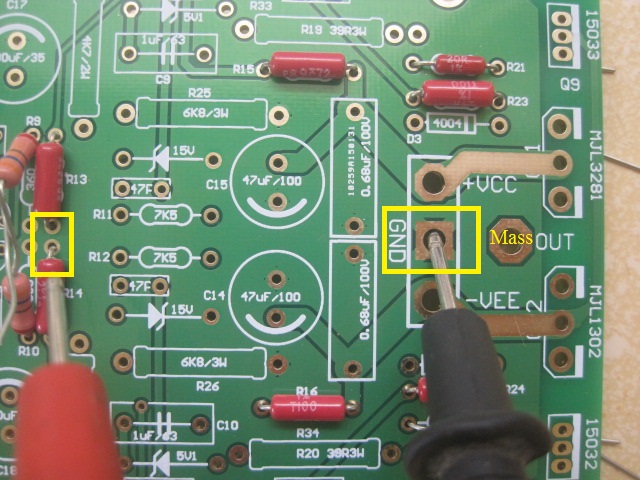

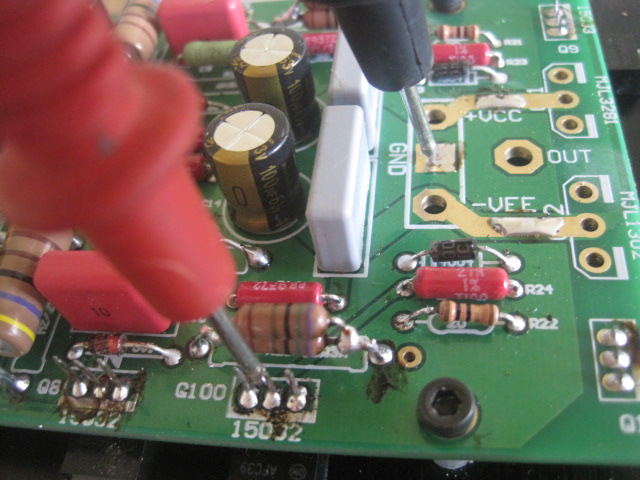

Re: Copy DartZeel 108 Version B. 1:1. Hướng dẫn lắp ráp. Khâu này quan trọng, trục trặc chủ yếu ở phần lắp ráp này. Đa số các cụ quen ráp rồi nhưng cũng có cụ chưa làm nhiều. Dù làm nhiều hay chưa nhiều thì theo em cẩn thận cũng ko thừa. -Cắm trở và diot: Trước tiên hàn toàn bộ điện trở, diot trên bo. Chú ý khi cắm điện trở nhìn vị trí thì đối xứng nhưng có mấy con trị số ko đối xứng đâu dễ nhầm. Chỉ có 2 con 360R là hàn 1 chân như hình, vì sau còn gắn tụ 22mF nữa. Các cụ nên hàn 2 mặt mới đảm bảo, sau đó cắt chân rồi làm sạch nếu cần. Quan sát kỹ mối hàn 1 lần có thể hàn thiếu hoặc làn bị lem. -Kiểm tra mối hàn: Đổ mass bo gần nên khi hàn ko cẩn thận dễ dính sang mass. Dùng thang đo kiểm tra chạm chập, que đen cố định với mass (Như hình). Que đỏ dò trên đầu tất cả điện trở, chỉ có 1 đầu 2 con 12K (Hình) là nối mass.

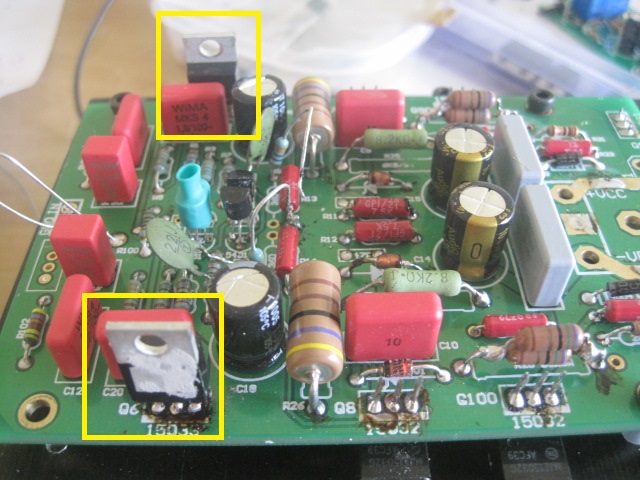

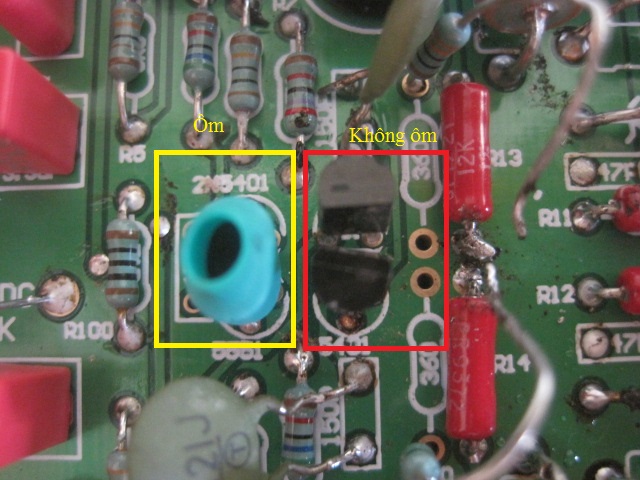

Re: Copy DartZeel 108 Version B. 1:1. -Cắm toàn bộ tụ, tranzitor 2N5551/5401 (Chưa gắn sò trung MJE15032/33). Hàn cắt chân rồi kiểm tra chạm chập mass như bước trên. Đặc biệt vị trí mấy con tran nhỏ 5551/5401. -Lưu ý 2 con tran nhỏ Q1,Q2 ôm nhau. 2 con Q3,Q3 không ôm. -Gắn 2 con Q5,Q6 cắm trên không gắn vào tản nhiệt như háng.(Giải thích sau). -Kiểm tra chạm chậm mass như trên. Phải kiểm tra thật kỹ mối hàn và cắm có nhầm ko vì sắp gắn vào tản nhiệt.
Re: Copy DartZeel 108 Version B. 1:1. -Các cụ taro khoan lỗ trước 4 vị trí cố định bo. Bẻ gập chân sò cắm sò vào bo nhưng chưa hàn rồi đánh dấu vị trí lỗ vít sò. -Khoan taro lỗ vít. -Cố định bo trên tản nhiệt, vặn vít sò nhỏ rồi mới hàn sơ bộ.(Chưa hàn sò công suất). -Tháo bo ra hàn lại 2 mặt, cắt chân. -Kiểm tra chạm mass như trên cho tất cả các chân sò mới hàn.

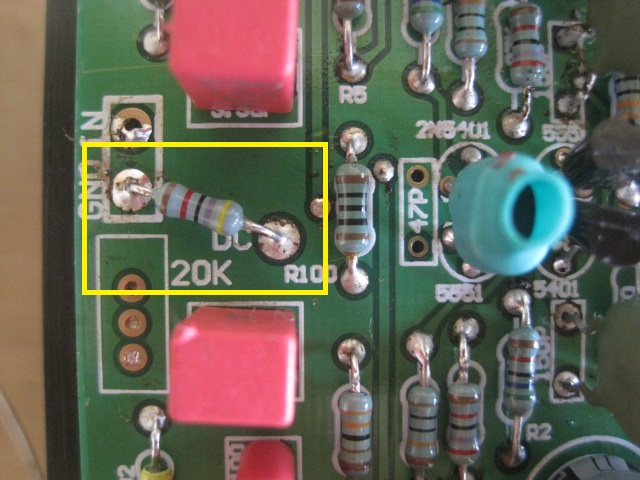

Re: Copy DartZeel 108 Version B. 1:1. -Hàn 1 con trở 47K hoặc 51K như hình, không gắn con trim. -Gắn bo cùng sò nhỏ vào tản nhiệt. Cách điện thật cẩn thận sao cho sò ép tốt vào tản nhiệt. -Kiểm tra phần kim loại sò dò với tản nhiệt. -Đặc biệt phải gắn 2 con 150P (Có thể 200p hoặc 220p). Không cần gắn 47P cũng được. Chưa gắn công suất. -Chuẩn bị nguồn điện. Khi test chỉ cần dùng tụ 10.000uF trở lên để nhanh xả tụ.

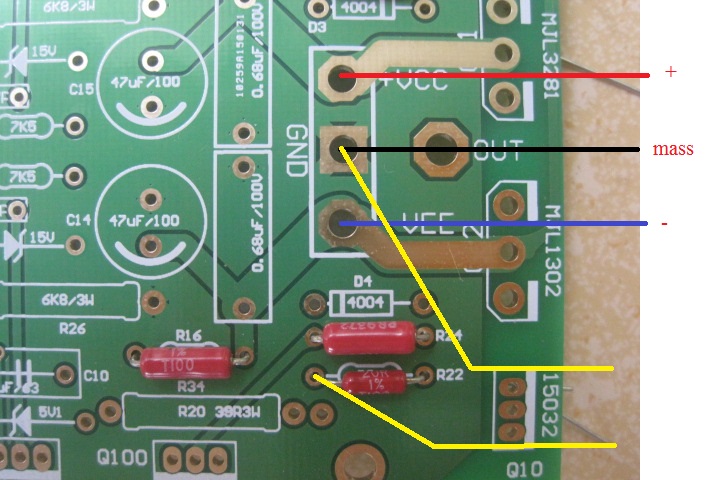

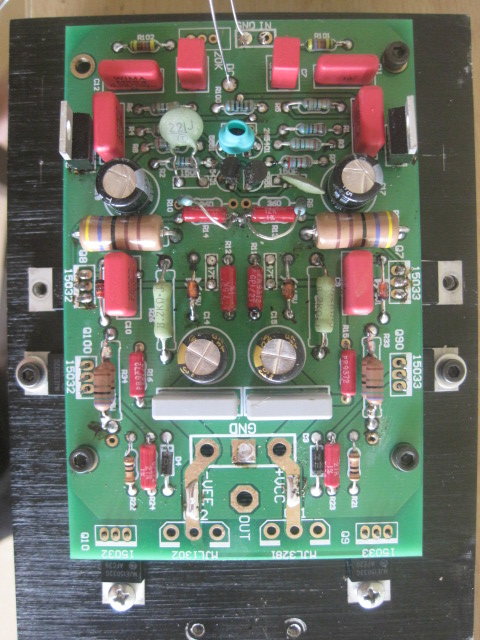

Re: Copy DartZeel 108 Version B. 1:1. Trên là bo em hàn test lem nhem và có 2 con 8K2 thay cho 6K8 do lúc đó chưa có điện trở các cụ đừng quan tâm. -Hàn nguồn từ tụ nguồn vào vị trí. -Hàn 2 dây vào vị trí màu vàng rồi nối vào vôn kế một chiều thang 50V.

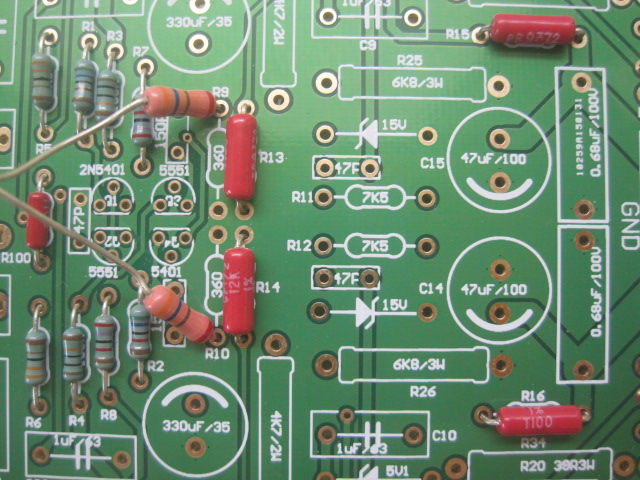

Re: Copy DartZeel 108 Version B. 1:1. -Hàn tạm 2 đầu 2 con trở 360R xuống vị trí lỗ chân của nó. -Cắm nguồn trong 1 vài giây mắt nhìn vôn kế, nếu chỉ 0V là đúng. Có thể nhảy nhót lúc mới cắm điện hoặc nhổ điện, loại đồng hồ thang đo auto thì khó nhìn chính xác lắm. Nên dùng đồng hồ bình thường. -Nếu ổn cho chạy tiếp, bật thang đo về thang 1V hoặc vài vôn. Nếu dao động ít hơn 0.5V là OK. -Trong các trường hợp khi đóng điện vôn kế 1 chiều chỉ vài vôn hoặc cao hơn đều phải kiểm tra lại toàn bộ từ đầu. -Đến bước này nên thông báo cho em cụ thể vôn kế chỉ bao nhiêu. Cho chạy khi tản nhiệt nóng xem nó dao động cỡ bao nhiêu.
Re: Copy DartZeel 108 Version B. 1:1. Qua được phần trên thì bẻ cong chân sò công suất rồi gắn vào mà ko cần phải tháo bo. Nhớ có cách điện và vặn vít chắc chắn rồi mới hàn. Nguyên tắc gắn sò là vít trước hàn sau. Cắm nhổ nhanh nguồn điện đo vôn đường ra loa. Nếu dưới 0.5V là OK.

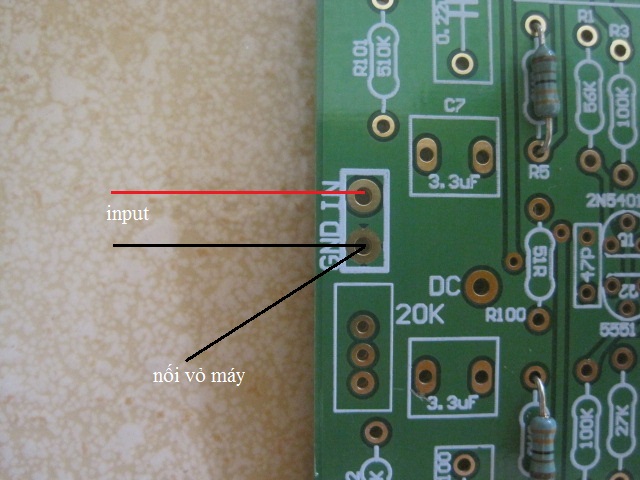

Re: Copy DartZeel 108 Version B. 1:1. Nối input và mass vỏ. Các cụ có thể dùng loa test để test, chỉ cần nối vào volume không qua rề. Tản nhiệt cao 12cm như cuủa em nghe nóng bảo hòa tầm 50 độ. Khi test nối vôn kế DC song song tải loa liên tụ kiểm tra DC, tầm dưới +-250mV là tuyệt vời. Khi ổn định OK rồi mới tính đến com trim với tụ 22mF.
Re: Copy DartZeel 108 Version B. 1:1. Với khả năng này thì DaTzeel chỉ cần 1 cục nguồn 500W trở lên là làm vô tự cụ tú nhỉ
Re: Copy DartZeel 108 Version B. 1:1. Tụ 47P lưu lạc nên hôm nay em mới nhận được, những cụ hôm nay em gửi bo là có tụ. Các cụ gửi trước chưa có em sẽ gửi ngày mai. Có 3 cụ nhờ mua trở cadock, hiện chưa có con 360R. Em đã gửi thay thế bằng 3 con khác cũng rất tốt. Khi có trở 360R em sẽ gửi sau.
Re: Copy DartZeel 108 Version B. 1:1. Cụ Tú hướng dẫn rất rõ, các Bác làm sẽ thành công >90%, còn lại thất bại là do thi công ẩu thôi. Em nghiện chất âm DZ rồi, có khi nâng cấp thành 02 cặp/ kênh cho thoả lòng.
Re: Copy DartZeel 108 Version B. 1:1. Hi cụ Tú, Tụ input có dùng giá trị nhỏ hay lớn hơn không cụ (2 con 3.3uF song song tương đương 6.6uF). Thanks.
Re: Copy DartZeel 108 Version B. 1:1. Em vừa đi gửi bo về, đến hiện tai: -Đã gói nhưng chưa gửi cho cụ Elegant (Mới có địa chỉ), 0916000111(Chưa có địa chỉ). -Chưa gửi cho cụ Linhphamd (Thiếu 4 điện trở, 3 diot). Sẽ gửi 1 bộ Full trước (mai gửi). ............................... Gửi do nhầm và thiếu: -Đã gửi điện trở cho cụ Clonehai. -Đã gửi 1 bộ bo thiếu cho cụ Phuhaiphong.(con 1237 nhờ mua em đã hỏi anh bạn ko còn, ngoài chợ cũng có bán) -Thiếu tụ 47P của 3 cụ: Craze, Truong Tran Van, Bknight. Nay đã hết em lại phải mua thêm. -Thiếu trở của cụ Bknight (Mai sẽ gửi). .............................. Riêng cụ Khit nhờ hàn thì gửi sau. .............................. Do nhiều cụ tham gia, các cụ đăng ký linh kiện cũng có bổ sung thay đổi. Linh kiện thì lắt nhắt nên ko tránh khỏi nhầm lẫn sai sót, hao hụt. Mong các cụ thông cảm cho. Trong quá trình mua linh kiện, nhiều đợt, nhiều nơi, số lượng thay đổi nên em cũng có chỗ tính toán sai sót gây thừa thiếu củi lửa. Em có nhầm lẫn trong 3 thứ là: Sò MJE15032/33. Điện trở. Tụ (Trừ 2 loại tụ vào 3.3uF và tụ 22mF). Sau khi cộng tất cả chi phí mua chia đều ra cho mỗi người thì em tính thiếu: Sò 15032/33 thiếu 50K. Điện trở 130K. Tụ 110K. 1 bộ Full thì thiếu 290K. Cụ nào mỗi sò thì coi như nợ em 50K khỏi phải chuyển Còn các cụ khác thì em sẽ PM cụ thể. Cảm ơn các cụ. .............................. Miếng lót sò các cụ nên mua loại mica trong veo rồi bôi keo tản nhiệt. Đừng dùng loại Silicon xanh xanh dẫn nhiệt ko tốt, em test cả loại xịn cũng kém hơn mica khá nhiều.
Re: Copy DartZeel 108 Version B. 1:1. Như thế được hiểu là những ai còn lại cụ Tú đều gửi hết hàng r pk nhỉ? Ra ngoài hàng e cứ hỏi miếng lót sò loại mica là ok pk? Hay e ra hàng mua luôn miếng phoóc mica về dùng dần có được không? (e hơi gà nên cụ thông cảm)
Re: Copy DartZeel 108 Version B. 1:1. Em có 2 bộ sò, nợ cụ 100k em sẽ chuyển sớm nhất để nhà cái đỡ âm
Re: Copy DartZeel 108 Version B. 1:1. Em đã nhận được bo và một số linh kiện đi kèm, thanks cụ Tú nhiều!
Re: Copy DartZeel 108 Version B. 1:1. Em đã gửi hết. Hỏi lót sò mica loại chữ nhật là được. Có 2 cỡ cho sò công suất và sò nhỏ, kèm keo bôi tản nhiệt.
Re: Copy DartZeel 108 Version B. 1:1. Em đã nhận được hàng, PCB rất đẳng cấp. Em sẽ làm sau các AE một thời gian để học tập kinh nghiệm nhé. Xin cảm ơn chủ nhiệm dự án rất nhiều.
Re: Copy DartZeel 108 Version B. 1:1. Em nhận được bo rồi nhưng ko có 1 khởi động và softstart vậy cụ Tú?
Re: Copy DartZeel 108 Version B. 1:1. Cụ Tú làm bo ở đâu đẹp quá , chỉ có bo M27 ở diễn đàn bên kia và bo này làm rất đẹp. Thân
