Re: Copy DartZeel 108 Version B. 1:1. Cụ trịnh ơi..cụ làm những bo gì vậy..có đầy đủ luôn không vậy..hay mỗi bo công suất thôi cụ.. :lol:
Re: Copy DartZeel 108 Version B. 1:1. Bo mạch mạ vàng cùng bảo vệ, softstart... em chưa gửi file để làm báo giá nhưng cũng chừng hơn 300K dưới 400K. Mấy hôm nay hơi bận em chưa chỉnh chọt mấy bo phụ nên chưa có list linh kiện cho các cụ chuẩn bị trước được. Đầu tuần tới là em đặt bo. Biến áp các cụ dùng 1 cái thì công suất cỡ 1000Va thứ cấp có 4 cuộn 40Vac, 2 cuộn 12Vac 1A dự phòng cho bảo vệ. Dùng 2 biến áp thì cỡ 500Va 1 cái, ra 2 cuộn 40Vac và 1 cuộn 12Vac.
Re: Copy DartZeel 108 Version B. 1:1. 1. trinhanhtu 8 bộ 02. Cụ G... 2 bộ. 03. Cụ L... 1 bộ. 04. Clonenhai : 02 bộ - 2 cặp Sò CS. (Nếu có bo phụ kiện thì đk luôn).. 05. NDHien 2 bộ 06. Missyou 1 bộ 07. Ard em xin theo 1 bộ 08. Anhbatin 02 bộ. 09. duchacisco 01 bộ. 10. Phuchnd 1 bộ 11. Hại Điện: 02 bộ 2 cặp sò. (Nếu có bo phụ kiện thì đk luôn). 12. Vipyeu2: 01 bộ (kèm phụ kiện nâng cấp 2 cặp sò) + bo phụ kiện nếu có. 13.longva 2 bộ 14. quan-1 bộ 15. Phuhaiphong 2 bộ 16. lehung912: 2 bộ. 17.AudioGonn: 01 bộ 18.duyminh1984a:1 bộ 19.hoanthiendng :1 bộ,có bo nguồn luôn càng tốt 20.hpham: 2 bộ 21 binh217 1 bộ 22. Cụ K...t Thái Nguyên 1 bộ. 23. Cụ a lô 091...000111 (1 bộ.) 24. dnh: 1 bộ 25. Hoakd: 01 bộ 26. Cụ 0939839943 Sài Gòn 2 bộ( 2 sò) + LK 27. Elegant đăng ký 1 bộ 28.Hoàng sa 2 bộ/2 bộ bảo vệ loa 29.Craze..Đồng nai 1 bộ+bảo vệ loa+sò nhỏ 30. Rõ Rồi .. 01 bộ + bảo vệ loa + bo phụ kiện nếu có. 31. Womenizer: 01 bộ đầy đủ các loại bo, nếu các cụ đặt linh kiện em cũng xin theo luôn ................................. Chốt danh sách các cụ nhé. Cảm ơn các cụ.
Re: Copy DartZeel 108 Version B. 1:1. 1. trinhanhtu 8 bộ 02. Cụ G... 2 bộ. 03. Cụ L... 1 bộ. 04. Clonenhai : 02 bộ - 2 cặp Sò CS. (Nếu có bo phụ kiện thì đk luôn).. 05. NDHien 2 bộ 06. Missyou 1 bộ 07. Ard em xin theo 1 bộ 08. Anhbatin 02 bộ. 09. duchacisco 01 bộ. 10. Phuchnd 1 bộ 11. Hại Điện: 02 bộ 2 cặp sò. (Nếu có bo phụ kiện thì đk luôn). 12. Vipyeu2: 01 bộ (kèm phụ kiện nâng cấp 2 cặp sò) + bo phụ kiện nếu có. 13.longva 2 bộ 14. quan-1 bộ 15. Phuhaiphong 2 bộ 16. lehung912: 2 bộ. 17.AudioGonn: 01 bộ 18.duyminh1984a:1 bộ 19.hoanthiendng :1 bộ,có bo nguồn luôn càng tốt 20.hpham: 2 bộ 21 binh217 1 bộ 22. Cụ K...t Thái Nguyên 1 bộ. 23. Cụ a lô 091...000111 (1 bộ.) 24. dnh: 1 bộ 25. Hoakd: 01 bộ 26. Cụ 0939839943 Sài Gòn 2 bộ( 2 sò) + LK 27. Elegant đăng ký 1 bộ 28.Hoàng sa 2 bộ/2 bộ bảo vệ loa 29.Craze..Đồng nai 1 bộ+bảo vệ loa+sò nhỏ 30. Rõ Rồi .. 01 bộ + bảo vệ loa + bo phụ kiện nếu có. 31. Womenizer: 01 bộ đầy đủ các loại bo, nếu các cụ đặt linh kiện em cũng xin theo 32. new_members....1bộ 33. khit: 01 bộ đầy đủ các loại bo. Cho em xin phép thêm vào phút chót ạ!
Re: Copy DartZeel 108 Version B. 1:1. E đk phút 90' :mrgreen: Tổng hợp lại cho bác chủ: 1. trinhanhtu 8 bộ 02. Cụ G... 2 bộ. 03. Cụ L... 1 bộ. 04. Clonenhai : 02 bộ - 2 cặp Sò CS. (Nếu có bo phụ kiện thì đk luôn).. 05. NDHien 2 bộ 06. Missyou 1 bộ 07. Ard em xin theo 1 bộ 08. Anhbatin 02 bộ. 09. duchacisco 01 bộ. 10. Phuchnd 1 bộ 11. Hại Điện: 02 bộ 2 cặp sò. (Nếu có bo phụ kiện thì đk luôn). 12. Vipyeu2: 01 bộ (kèm phụ kiện nâng cấp 2 cặp sò) + bo phụ kiện nếu có. 13.longva 2 bộ 14. quan-1 bộ 15. Phuhaiphong 2 bộ 16. lehung912: 2 bộ. 17.AudioGonn: 01 bộ 18.duyminh1984a:1 bộ 19.hoanthiendng :1 bộ,có bo nguồn luôn càng tốt 20.hpham: 2 bộ 21 binh217 1 bộ 22. Cụ K...t Thái Nguyên 1 bộ. 23. Cụ a lô 091...000111 (1 bộ.) 24. dnh: 1 bộ 25. Hoakd: 01 bộ 26. Cụ 0939839943 Sài Gòn 2 bộ( 2 sò) + LK 27. Elegant đăng ký 1 bộ 28.Hoàng sa 2 bộ/2 bộ bảo vệ loa 29.Craze..Đồng nai 1 bộ+bảo vệ loa+sò nhỏ 30. Rõ Rồi .. 01 bộ + bảo vệ loa + bo phụ kiện nếu có. 31. Womenizer: 01 bộ đầy đủ các loại bo, nếu các cụ đặt linh kiện em cũng xin theo 32. new_members....1bộ 33. khit: 01 bộ đầy đủ các loại bo. 34. huy_navy: 01 bộ
Re: Copy DartZeel 108 Version B. 1:1. Mấy hôm hơn bận, bây giờ em mới xong toàn bộ phần phụ và kiểm tra toàn bộ. Chiều em gửi file cho bên sản xuất chờ báo giá.

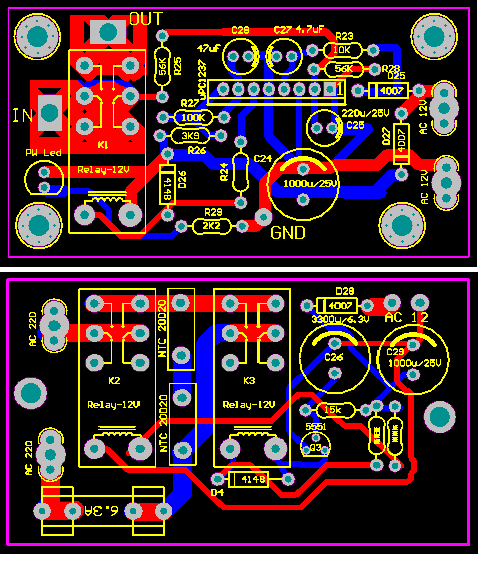

Re: Copy DartZeel 108 Version B. 1:1. Hi cụ Tú, - Mạch chạy nhìn kỳ quá, Orcad auto route nó thế chắc phải chỉnh lại đường mạch bằng tay vài chỗ cho đẹp hơn . - Mạch soft-start sao cụ không dùng trực tiếp điện 220V qua tụ khoảng 474 cấp thẳng cho tụ + relay luôn (có thể cần zener hoặc super-zener để ổn áp tránh nổ tụ) đỡ cái nguồn 12V ngoài. - Con UPC1237 này phải dùng nguồn từ 20VAC trở lên nó mới chạy cụ ạ, tốt nhất trong tầm 22-30VAC là ổn. Hồi lâu em cấp đến 18VAC mà nó vẫn chưa chịu chạy, loay hoay không hiểu tại sau. Dùng mạch này lúc chưa đóng relay thì ngõ ra loa không tải có sao không cụ. Thanks.
Re: Copy DartZeel 108 Version B. 1:1. Tổng hợp lại cho bác chủ: 1. trinhanhtu 8 bộ 02. Cụ G... 2 bộ. 03. Cụ L... 1 bộ. 04. Clonenhai : 02 bộ - 2 cặp Sò CS. (Nếu có bo phụ kiện thì đk luôn).. 05. NDHien 2 bộ 06. Missyou 1 bộ 07. Ard em xin theo 1 bộ 08. Anhbatin 02 bộ. 09. duchacisco 01 bộ. 10. Phuchnd 1 bộ 11. Hại Điện: 02 bộ 2 cặp sò. (Nếu có bo phụ kiện thì đk luôn). 12. Vipyeu2: 01 bộ (kèm phụ kiện nâng cấp 2 cặp sò) + bo phụ kiện nếu có. 13.longva 2 bộ 14. quan-1 bộ 15. Phuhaiphong 2 bộ 16. lehung912: 2 bộ. 17.AudioGonn: 01 bộ 18.duyminh1984a:1 bộ 19.hoanthiendng :1 bộ,có bo nguồn luôn càng tốt 20.hpham: 2 bộ 21 binh217 1 bộ 22. Cụ K...t Thái Nguyên 1 bộ. 23. Cụ a lô 091...000111 (1 bộ.) 24. dnh: 1 bộ 25. Hoakd: 01 bộ 26. Cụ 0939839943 Sài Gòn 2 bộ( 2 sò) + LK 27. Elegant đăng ký 1 bộ 28.Hoàng sa 2 bộ/2 bộ bảo vệ loa 29.Craze..Đồng nai 1 bộ+bảo vệ loa+sò nhỏ 30. Rõ Rồi .. 01 bộ + bảo vệ loa + bo phụ kiện nếu có. 31. Womenizer: 01 bộ đầy đủ các loại bo, nếu các cụ đặt linh kiện em cũng xin theo 32. new_members....1bộ 33. khit: 01 bộ đầy đủ các loại bo. 34. huy_navy: 01 bộ 35. quangnt: 1 bộ đủ thanks
Re: Copy DartZeel 108 Version B. 1:1. Cái mạch bảo vệ này trước nó liền bo công suất của dự án khác, nên cụ thấy mấy chỗ mạch hơi gấp khúc Nó chạy ngon nên em để thế lun. Nguồn thì theo em con 1237 này nó chạy được nguồn khá rộng, tuỳ điện trở mình fix bên ngoài. Ngõ ra ko cần tải phụ cụ ạ, em nghe mãi rồi chả sao cả. Bo softstart em tích hợp lun công tắc nguồn bằng relay (Cái công tắc dỏm dỏm trêm vỏ máy chỉ dùng để kích hoạt relay đóng nguồn chính), dùng nguồn 220V cho bo này cũng được nhưng 2 cái relay trễ và ko trễ cũng hơi oải vì phải điều chỉnh tụ hơi cao vôn để relay đóng đúng. Cụ nào có công tắc xịn thì bỏ qua relay đó, (dùng 12V của biến áp chính cho softstart cũng được).
Re: Copy DartZeel 108 Version B. 1:1. Tụ không cần áp cao đâu ạ, em dùng con 1000-25V OK (đi kèm super zener làm bằng 1 zener 12V + 1 trans nhỏ để tránh áp cao làm hỏng tụ), tụ nối tiếp e dùng 474 - 105 đều OK hết, thời gian soft start khoảng 3s. Relay cấp nguồn thì vẫn nên có, vì dòng qua cái này khá lớn, nếu công tắc thì phải loại tốt mới chịu được. Thanks.

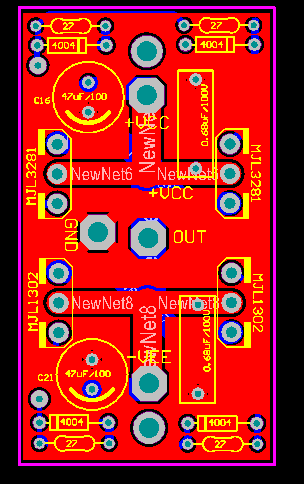

Re: Copy DartZeel 108 Version B. 1:1. Em đã có báo giá của bo: Bản chuẩn gồm 5 bo (2 công suất, 2 bảo vệ, 1 khởi động và softstart). Bo mạch FR4 dầy 2mm, mạ vàng. Giá cho 1 bộ chuẩn là 410K, các cụ thêm ship cho em 40K tổng là 450K. ......................................... Bo nâng cấp 2 cặp sò gồm 2 bo (Mạ vàng FR4 2mm). Giá cả 2 bo là 130K, 1 bộ cả bo nâng cấp là 540K. Cộng ship 40K tổng là 580K. ......................................... Các cụ đã làm bo đợt trước em tặng 50K phần cà phê của em TK của em: 0101001057701 Vietcombank chi nhánh Nghệ An. CTK Trịnh Thị Hoàn. Các cụ PM em địa chỉ và SĐT nhé. Khoảng 1 tuần là có bo. Cảm ơn các cụ.
Re: Copy DartZeel 108 Version B. 1:1. Đây là file linh kiện của bo công suất, phần bảo vệ các cụ mua chợ thôi nhé (List em đưa lên sau). Mấy cụ nhờ mua sò và linh kiện em sẽ báo cụ thể sau khi có giá từ shop.
Re: Copy DartZeel 108 Version B. 1:1. Pcb lần này cụ tú nên xem xét đặt bo tại china cho chất lượng,tốn kém chút nhưng chơi lâu dài nên đầu tư, em thấy mấy lần đặt bo tại sao kim chất lượng kém quá cụ à, để một thời gian mang ra hàn bị sỉn hết ko có hàn được, mà nhất là cái khoản mạ xuyên lỗ, đã gắn linh kiện vào thì đừng xác định nhổ ra, ko thì bong hết via
Re: Copy DartZeel 108 Version B. 1:1. Em ko làm saokim cụ ạ, chất lượng như đợt bo mạ vàng lần trước cụ yên tâm. Chỗ này làm rất tốt và rất nhanh chỉ khoảng 1 tuần là em có.
Re: Copy DartZeel 108 Version B. 1:1. Vâng thế thì chắc em và các bác khác yên tâm rồi a, cụ làm luôn bo tụ nguồn dùng các tụ nhỏ luôn thì hay quá, em nghĩ sẽ có nhiều bác cần bo này, vì muốn tận dụng tụ nguồn của các dự án khác. Nếu có bo nguồn em xin đang ký luôn
Re: Copy DartZeel 108 Version B. 1:1. Bo nguồn thì cụ cứ cho đường kính và chân tụ có khi em còn để tặng.
Re: Copy DartZeel 108 Version B. 1:1. CỤ tú ơi..Em này 2 cặp sò thì thông số chiến đấu thế nào vậy....Em hỏi ngoài lề tí..cụ tú ở hà nội à... :?
