Em thấy một số đầu CD đã thành danh trên thị trường như REVOX chẳng hạn có mạch DAC sử dụng TDA1541, Sao không coppy một mạch như vậy nghe thử nhỉ .Bác nào có sơ đồ mạch em này post lên cho anh em biết với . Em sử dụng đầu SONY333ESD có TDA1541 nhưng chất âm hơi thiên sáng không mộc như REVOX
theo em biết thì con DA hay thì phải góp vào nhiều thứ lắm bác , không hẳn đã là cái mạch không thôi , linh kiện ngoại vi phải tốt , nguồn phải ổn định , và tín hiệu số đưa vào cho con DAC phải chuẩn , các cái này thì con REVOX đã hơn con Sony 333esd nhiều lắm bác ạ
con REVOX đời nào thế hả anh, em có cái manual của con REVOX ko biết phải cái bác cần ko, mà nạng7 lắm 100Mb lận

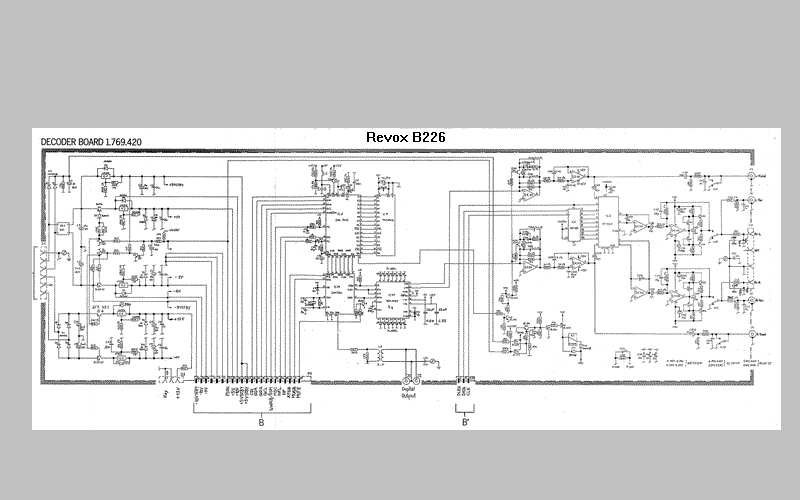

-------- Dưới đây là PCB của Revox CD B226 có các IC chủ đạo và mạch điện tương đương 333ESD. Theo tôi chất lượng của revox có nhiều điều cần bàn, đứng ở góc độ kỹ thuật cá nhân tôi nhận thấy về ý tưởng chế tạo 2 hãng có rất nhiều vấn đề khác nhau, đặc biệt là đối với Revox B226 có mạch điện hoàn toàn tương đương với 333ESD về số lượng nhưng cách giải quyết vấn đề của người Đức triệt để, chặt chẽ hơn nhiều : - Sử dụng bộ cơ CDM Phillips điều khiển bằng góc quét radial cho phép đọc dữ liệu real time không ram bufer. - Phẩm cấp linh kiện revox có phần kỹ lưỡng hơn. - Phần Analog mạch OPAM được bias sang chế độ A và NF bởi Jfet chất lượng cao.
Vâng em biết để có âm thanh hay cần phải giải quyết nhiều vấn đề như các bác chỉ bảo, nhưng căn cứ vào mạch của REVOX và kiếm linh kiện cao cấp chủ yếu ở phần xử lý tín hiệu analog, em nghĩ mod theo hướng đó cũng sẽ có hiệu quả. cảm ơn các bác đã cho sơ đồ mạch , em bắt đầu thử đây
tí mới úp cái service manual lên host , nặng lắm tới 88Mb lận http://z28.zupload.com/download.php?fil ... path=28659
--- Hi ! VQ_audio Mời các fan revox/studer vào đây download sơ đồ nhé http://www.revox.name/ Chúc vui.
Diễn đàn dạo này cũng ...hơi hẻo, chắc các bác đi nghỉ mát hết rồi. Vụ coppy mạch REVOX em vẫn theo và sau một thời gian loay hoay xin báo cáo với các bác kết quả là âm thanh không giống Sony 333esd nữa mà cũng chẳng phải Revox ,nó có đặc điểm sau: Không sáng như sony nhưng vẫn giữ được chi tiết Mộc mạc mà vẫn có nhạc tính không bị hơi khô như Revox Tuy vậy vẫn kém Revox ở chất âm chưa sang ,vấn đề này có lẽ do chất lượng linh kiện Túm lại hơn sony333esd nguyên bản Công việc đã làm: -Thay các tụ xung quanh TDA1541 bằng wima đỏ 0.1-63v -Thay các linh kiện xung quanh thuật toán như tụ, trở bằng loại có trị số như Revox ( không nhiều ) -Không dùng NE532 mà dùng OPA3241 -Không dùng nguồn đối xứng cho thuật toán mà sử dụng nguồn lệch nhằm đặt lại phân cực cho cặp thuật toán này Cũng không mất nhiều công sức lắm ,trừ việc kiếm đủ Wima thì hơi mệt Nhận định của em cũng hoàn toàn mang tính chủ quan thôi do lỗ tai em nghe thấy ưng với nó.Bác nào không thích tiếng của Sony333esd có thể thử Hyvọng không hãng nào kiện cáo em từ vụ này...hi hi
- Mấu chốt vấn đề của mạch I/V Revox là dùng hồi tiếp âm cho OPAM tầng đầu bằng Jfeet tốc độ cao (2sj111) cùng với mạch hạn băng thông 20Khz truyền thống. Bác thử cái này đi, tiếng nó sẽ gần giống với Revox đó.
Sony333esd dùng Rơle . không dùng mạch BJT hay FET.Nhưng em không nghĩ đó là mạch hồi tiếp âm tầng đầu như bác nói nên không đụng tới nó .có cao thủ bảo đấy là mạch khử gia trọng ,một kỹ thuật của xử lý tín hiệu số, em cũng không rành lắm
@ nxhung:Cho em hỏi bác một chút nhé,có chỗ này em chưa hiểu.Người ta thường nói "mượt mà,sang trọng; thanh cao sang trọng; ấm áp sang trọng..." chứ em chưa được nghe "khô,sang trọng",em cố hình dung mà nói thật bác ơi,ko có nổi.Bác có thể nêu vd để em hiểu được ko ạ?Cám ơn bác nhìu :roll: :lol:

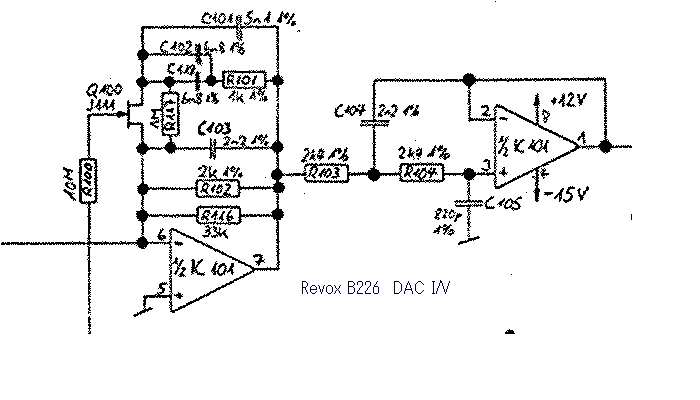

--- Trong các mạch lọc băng thông I/V cho DAC có một số phương pháp được các hãng ứng dụng : * Lọc suy giảm tức là lọc bỏ tín hiệu số ( cao tần) tách Audio sau giải mã sau đó đưa vào khuếch đại. * Lọc tích cực bằng cách hồi tiếp âm toàn bộ tín hiệu số sau DAC, mạch này được các hãng sử dụng rất phổ biến, với những bộ I/V thông thường phần hồi tiếp được thực hiện bởi 1 tụ khảng 2,2nF nối từ đầu ra trở lại đầu vào đảo của OPAM tất nhiên đằng sau bộ lọc này là một tầng OPAM mang nhiệm vụ đệm & giảm trở kháng đầu ra. Các bộ lọc chất lượng cao hơn sử dụng OPAM ngoài thành phần cơ bản nêu trên còn được thực hiện bởi bias động của một con đèn trường , do trở kháng biến đổi tốc độ cao thích hợp nên mạch này mang lại độ tươi sáng trong trẻo thánh thót (một số mỹ từ của Audiophile gọi là sang trọng) cho bởi bộ lọc I/V loại này. Xin gửi hình để các bác tham khảo.
Em thấy con đèn trường trong hình của bác có tác dụng gần như dạng mute tiếng hay sao ấy, chắc chân G của nó sẽ nối đến IC điều khiển
- Tiếp đê : * Nếu đèn Thông thì thêm tụ cho hôi tiép âm ----> giảm băng thông, giảm tép. * Nếu đèn ngắt thì tăng băng thông, tăng tép, Vấn đề điều khiển là ở chỗ phối hợp tốc độ chuyển mạch, chỗ này khoai đây.
Quả là thông tin bác đưa ra rất mới mẻ Con đèn trường này nằm ở mạch lọc băng thông ,nó không phải là đèn mute Cả 2 đèn này ( Cho kênh R và L ) đều được điều khiển từ chân 34 của DSP mà Revox sử dụng là SAA 7210 .Trong khi đó Sony 333esd đặt vào đây con Rơle và điều khiển từ vi xử lý ( Không phải Rơle mute đâu nha ).Em theo dõi thì gần như chẳng bao giờ thấy Rơle này đóng cả ,kể cả lúc chuyển bài Theo như bác nói thì thiết kế của 2 hãng khác nhau ở đây chăng
Em xin bổ xung một chút ạ.Cái mạch dùng con fet,rơle các bác đang bàn theo em nó là mạch suy giảm tần số cao(hay còn gọi là mạch khử gia trọng).Tác dụng của nó là trong các giai đoạn bị lọt mất tín hiệu(số) do đĩa xước,do cơ ko ổn định,do mắt đọc ...mà mạch sửa sai ko bù đắp nổi,lúc đó IC lọc số mất kiểm soát,tín hiệu số xuất ra cũng lộn xộn luôn,thì từ ic DSP hoặc DK hoặc lọc số sẽ đưa ra một xung điều khiển(độ dài ngắn phụ thuộc đoạn dữ liệu bị mất,thường trong khoảng vài chục ms trở lại), xung này làm kích thích bọn fet,rơle làm việc để thay đổi dải thông của bộ lọc(thấp xuống) để làm dịu,hoặc loại bỏ phần lớn cái đống lộn xộn đó cho đến khi dữ liệu gốc được phục hồi.Đầu CD,VCD,DVD TQ thường ko thiết kế mạch này nên những lúc dĩa xước,mắt kém... thường có những tiếng choét,choét chói tai phát ra,có thể biến đôi loa hay amp yêu quý của các bác thành bệnh nhân nặng :lol:
Em cũng đồng ý với bác khivang, nếu xem schema của Revox sẽ thấy con FET được điều khiển bởi chân De-emphasis của con DSP SAA7210, chân này do mạch dò lỗi CRC từ subcode Q trong IC kiểm soát.
Chương 2 tiếp theo em sẽ mod phần nguồn theo phong cách thiết kế của Revox,em nghĩ âm thanh sang hay hèn còn phụ thuộc vào kỹ thuật xử lý nguồn nuôi cho các tầng nữa Sony333esd và 1 số loại khác của Nhật thường có phần nguồn tương đối đơn giản ,nắn ,lọc sau đó dùng IC ổn áp lấy ra điện áp yêu cầu. Revox dùng mạch lọc tích cực xử lý từng phần nguồn, tuy rườm rà hơn nhưng có nhiều ưu điểm hơn . Khó khăn duy nhất là không biết có đủ "đất "để làm hay không Bác Khi vang: Mộc mạc nhưng thanh tao có lẽ sẽ diễn tả đúng hơn
----- Bác Khivang quả là cao thủ. Vậy thì Fet đó mới là 1/2 bí kíp của revox phần còn lại nằm ở đâu. Em lại thấy có cái tiểu tiết này : Trong datasheet của TDA1541 phần hồi tiếp âm cho Opamp lọc gồm R=1.8K; C=2,2nF. Hãng revox đã dùng 1 tụ 2,2n ở chỗ này, còn điện trở thì mắc song song 2 con : 2Kohm // 33 Kohm ~1,885Kohm. Xin hỏi các bác liệu ở đây có ẩn chứa bí kíp gì không ??? ( giống như là 2 cái lỗ ra vào 1 cho chó, 1 cho mèo chui ấy :lol: ) hic
Em đã mod theo rồi , không có cải thiện gì đáng kể , mà Sony 333esd đặt 1 chú 1,8k vào đó mà Tiểu tiết đáng nói hơn nữa ở đây là Revox không dùng nguồn đối xứng cho thuật toán ( các bác xem lại sơ đồ) trong khi Sony dùng nguồn đối xứng 15v .Đây là cách phân cực OPAMP chạy sang chế độ claas A chăng. Em thấy bước này làm thay đổi đáng kể chất giọng của Sony
Bác THUYLT quá là tinh,tụ 2n2 thì thằng SONY nó cũng dùng,nhưng độc chiêu của thằng REVOX có lẽ là ở hai con trở đấu // naỳ,như bác dùng hình ảnh rất hay là một lỗ cho chó một lỗ cho mèo.nếu xét hai con trở đấu // để có trị số 1,885k thì sẽ ko có gì đặc biệt,nhưng nếu xét giá trị thời hằng của từng con trở với con tụ 2n2 ta sẽ có hai giá trị thời hằng đấu //.Hai giá trị này khác nhau khá nhiều,nó tạo ra trường âm rộng mở hơn,nhiều hài âm hơn(nhạc tính tốt hơn),độ động cao hơn... @ VQ: Đúng là khi cấp nguồn lệch như bác nxhung nói nó làm thay đổi chế độ làm việc của opam nên chất âm nó nó sẽ thay đổi.Còn bác muốn thấy nó thay đổi thì bác lại cấp +15v cho nó sẽ thấy ngay mừ :wink:
