Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé!

Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé!

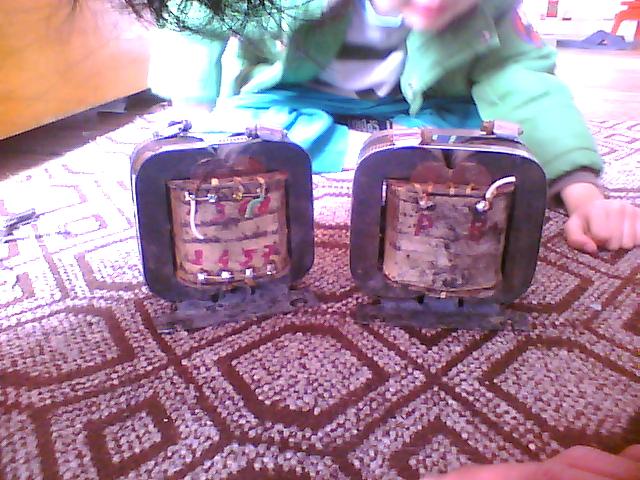

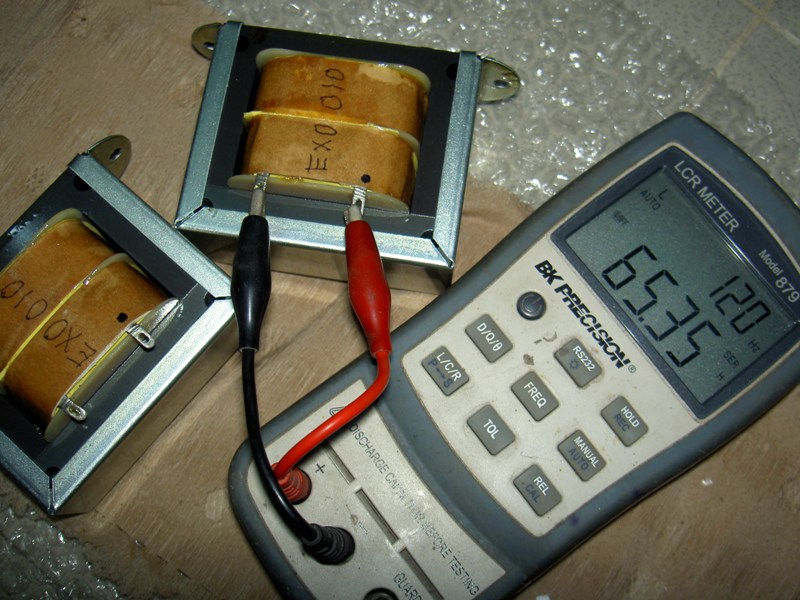

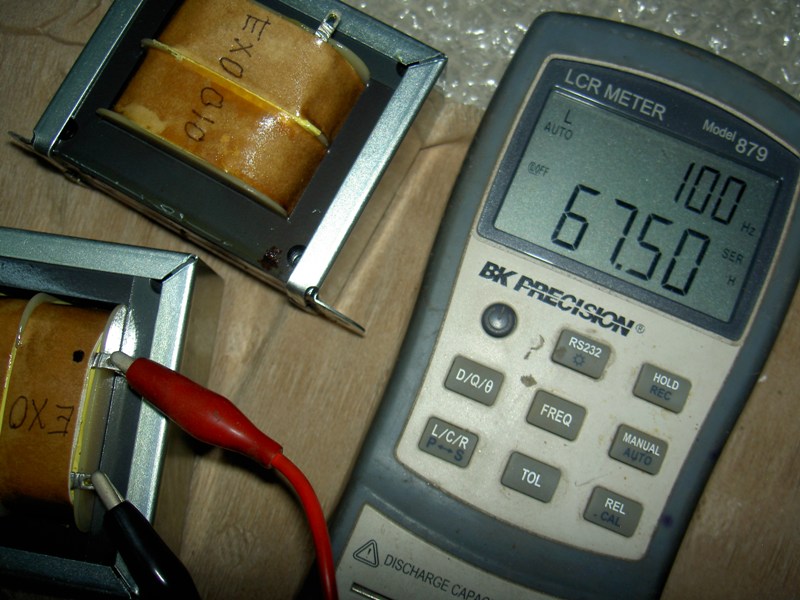

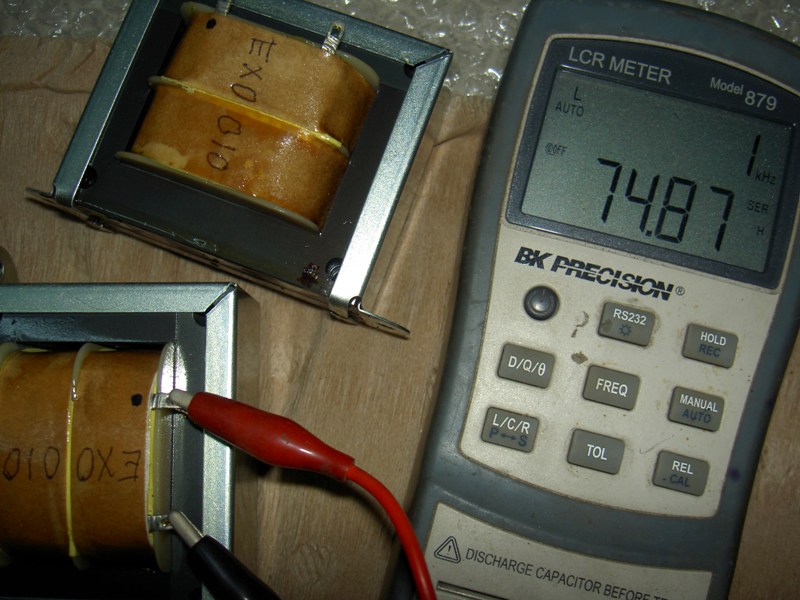

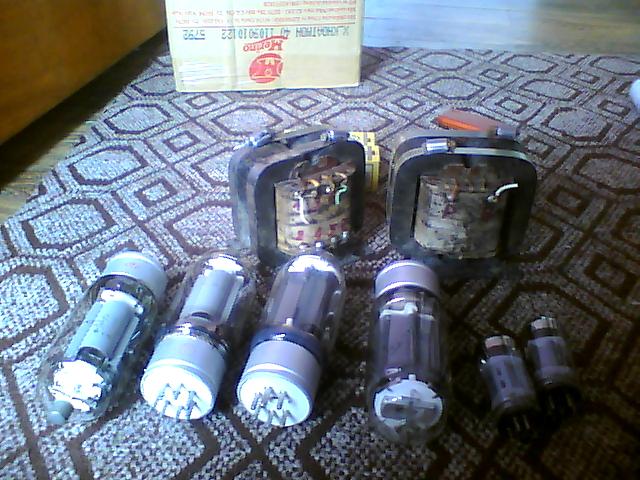

Các Bóng em đã có: mỗi loại 1 cặp. OPT của Chú Kientube 6,5K: 8Omh ( Theo chú Kiên tư vấn ), Em đo thực tế Lx = 60H / I qua Sơ cấp theo dự tính dây được khỏang 180mA.
Nguồn 1 của em có các mức :
In : 220V
out: 5,2Vac/5A ; 20Vac/5A CT ; 20Vac/5A CT ; 950Vac > 900Vac > 830Vac > 750Vac > 0V < 750Vac < 830Vac < 900Vac < 950Vac (I= 500mA)
Nguồn 2 của em có các mức :
In : 220V
out : 1cuộn 5,2Vac/4A ; 2 cuộn 6,3Vac/3A/CT ; 2 cuộn 12,6Vac/4A/CT ; 450Vac > 375Vac > 350Vac > 0V < 350Vac < 375Vac < 450Vac (I= 300mA)

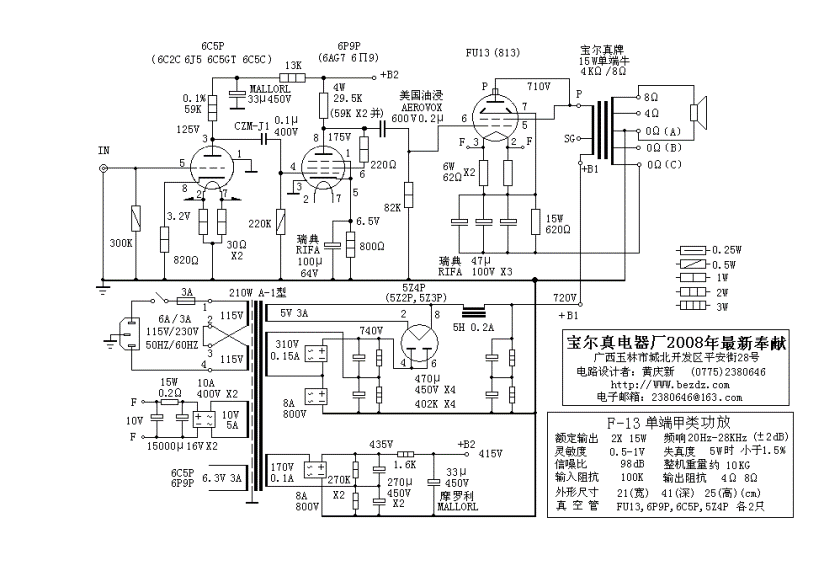

Em dự tính em làm theo các mạch này các bác chỉ giúp em nhé...Để em có sự lựa chọn.



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Để hay mà rẻ theo em bác cứ làm GK71 hoặc FU13, em đã làm và đang chạy FU13 nghe khá hay



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Bác ơi! nhưng em chưa có giải pháp làm được Núm của GK-71 & FU-13 Bác ạ! Bác cho em phương Án được không ạ!



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Num mua o shop day ma bac, xin loi vao bang dien thoai nen ko co dau



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Em cảm ơn Bác thienthanh! nhưng em hỏi Bác Đức Vũ cho FU-13 thì bác ấy nói vẫn chưa có. Còn Núm GK-71 thì em chưa biết mua ở Shop nào? Đế thì em có đủ hết cho các loại Tube ở toppic này rồi! Nên trong lúc làm có thay đổi bóng C/s cũng không khó khăn.
Bây giờ em đi đặt chansis...em nghĩ chắc 5 ngày là em có thể show hình lên được!



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Có rồi bác, cần nhiêu cái e chuyển



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Em đăng ký bên Shop rồi anh Vũ nhé! cam on anh nhiều nhiều!



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Theo mình bác cứ làm GM70 vì có nguồn 1 phù hợp Với OPT 6K5 chỉ dùng mức nguồn 750V đến 800V và GM70 chạy auto bias



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Thấy bác chủ triển khai cả GU50, nhưng kinh nghiệm là làm từng dự án một, triển khai nhiều một lúc dễ rối lắm. Hay tham giống em



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Vâng! Bác tư vấn nguồn em thấy như thế là rằng quá ổn chứ cao quá em cũng sợ.
Theo bác thì em dùng 1 trong 2 phương Án này được không bác! xin các bác cùng cho em thêm ý kiến nhé! Em Cảm Ơn Mọi Người...
6SN7 > 6P3C-E > 845 ( GM-70;Gk-71;FU-13 )
hoặc: 6SL7 > 6SN7 > 845 ( GM-70;Gk-71;FU-13 )



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Vâng! em cảm ơn bác nhắc nhở! em cũng đã chuẩn bị linh kiện cho Dự Án từ 6 tháng nay rồi! em gối đầu Dự Án bác ạ! Nếu làm cả 2 // Em sợ vợ con em không có chỗ Ngủ....Em bầy ra nhiều quá. Nói nhỏ với Bác lắm hôm em ngủ cả lên điện trở & Tụ Nối Tầng :lol: . Của công tội em cũng tham thật :lol:



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Phương án thứ nhất sợ thiếu gain, phương án 2 sợ 6sn7 lái hơi yếu và kiếm bóng tốt hơi đắt, nên thay bằng bóng công suất nhỏ để lái thì tốt hơn, tiếng đầm ấm hơn VD 6v6, 6aq5 .... .



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

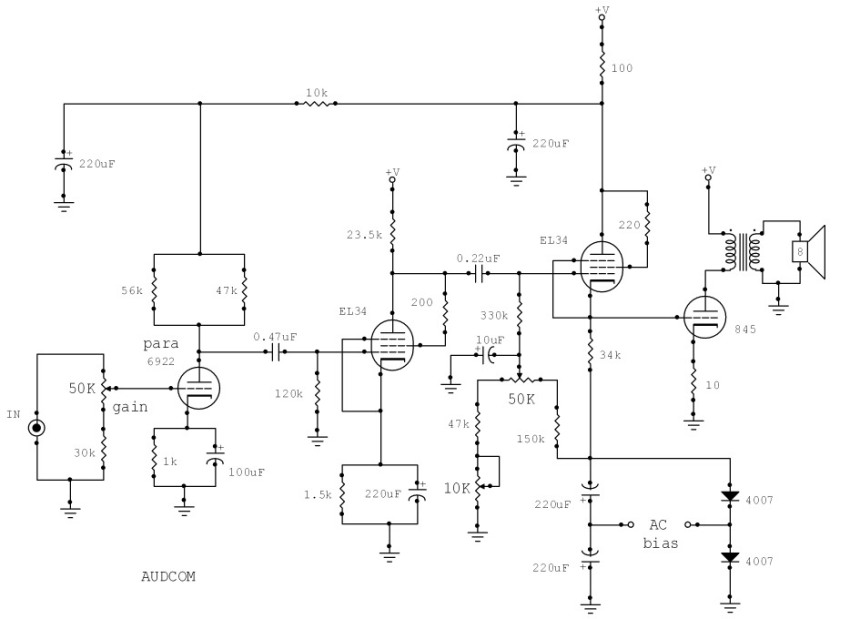

Bác ơi! Em thấy đây: Mạch này dùng EL-34 thì em thay bằng 6P3C-E mà?

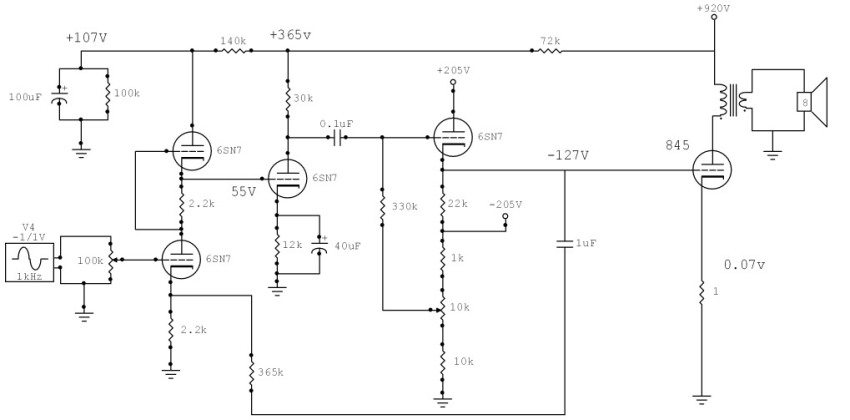

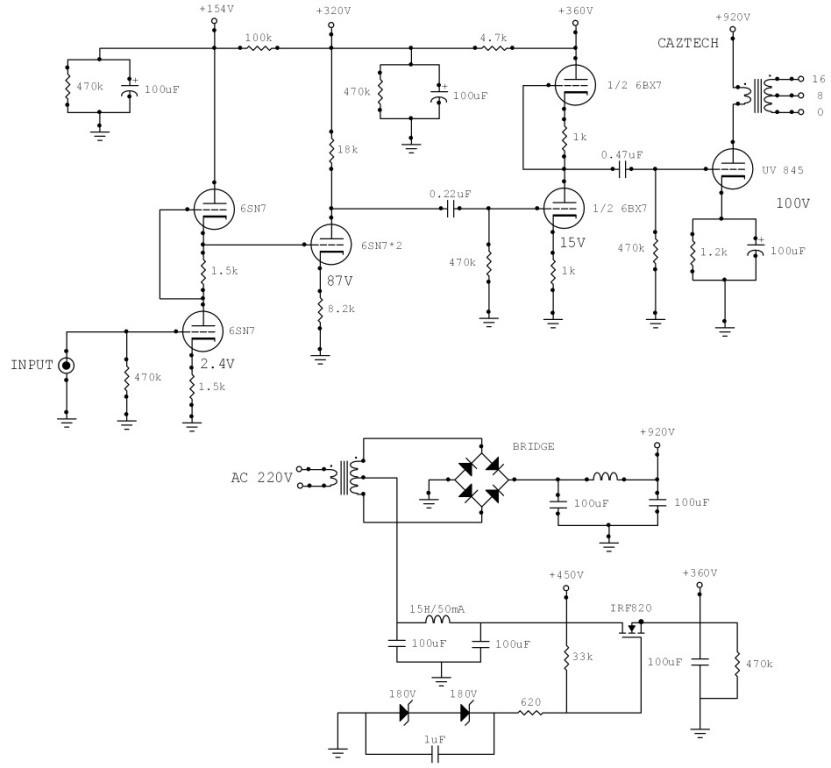

Thêm mạch em mới tìm được:

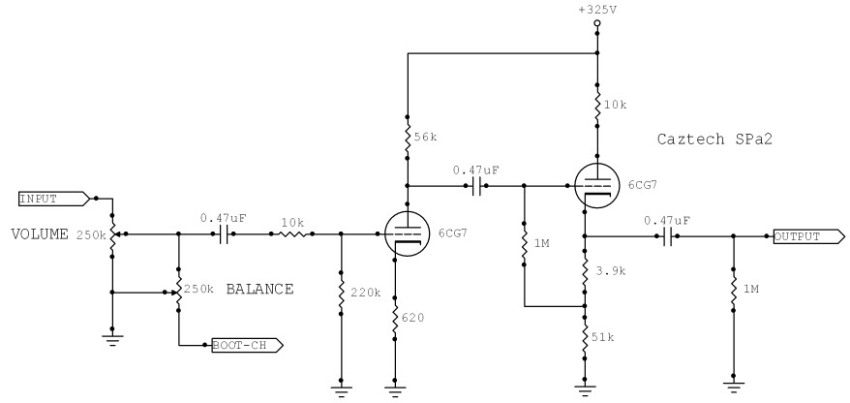

Mạch pre:



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Các bác xem vào giúp em với em đang bí không biết sử dụng mạch thế nào đây…Đau đầu thật…bí quá các bác ơi!
@: Tranthiem : em cảm ơn bác nhiều khi bác đưa ra phương án đó nhưng em sợ các đèn đó sau này tìm khó bác ơi!



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

bác nên chốt cấu hình , vd : dùng bóng cs gì ?
nếu không muốn đẽo cầy cho voi !
schematic thì ...đơn giản thôi (càng hỏi anh gúc - càng tẩu )



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Em cảm ơn các bác đã tư vấn cho em.. Cuối cùng em xin chốt dự án....
Em xin chốt lại dự án của em là: Em sử dụng bóng 845.
(Mấy bóng kia tí em mang bán hết)
Nguồn em sử dụng:
920 ~ 970Vdc B+ Cho phần C/S (vì trong phạm vi nguồn có các mức nguồn trên)
400Vdc cho phần lái 845
280Vdc cho phần tầng đầu
P/S: các bác tư vấn cho em sử dụng mạch nào cho phù hợp.
Nếu các bác có mạch hợp hơn những mạch em đưa lên mong các bác tư vấn thêm cho em nhé!
Để em chốt lại một mạch thôi không em lại Đẽo Cày giữa đường ((Như bác cuongnm nói ở bài trên) thì chết em… Con em lại Mất Mấy Hộp Sữa…
Thanks All!



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Đừng bán, mất giá anh ơi. Để một cặp cho em, sang năm con rắn em làm. @ anh cường: kt88 cơ bản đã hoàn thành, opt em đang chỉnh arigap, đo sơ cấp bi nhiêu H là ngon a nhỉ, chỉnh xong em đổ keo luôn, chiều nay cấp điện 220, thứ cấp đo được 4v anh ạ, đấu thử loa nghe sóng 50hz vui phết. A cho bác chuối một cái hẹn đi nào.



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

trên 10H
tính ra Z= 24K ?

sai trầm trọng rồi hồn ơi !



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Hỏng rồi, a xem lại giúp em. Lõi ei35x45mm. Sơ 2100 vòng chia làm 12 lớp nối tiếp. Thứ 110 vòng 4 lớp, nối tiếp 2 lớp rồi đấu song song.



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

xem gì nữa !
tách hết thứ ra , vừa đo - vừa đấu nối tiếp sao cho input 220v , output 12v . Z ohm lúc này quãng 2.6k !



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Em cũng đang triển khai làm GK71 SE, em lo xong hết phần nguồn, OPT rồi, may quá có bác cũng làm dự án này, có gì anh em cùng trao đổi , em ở ĐÀ NẴNG.



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Ông cuongnm và ông anhtuanhpqn Sam tôi nhé!
Toppic của em là đây mà :http://vnav.vn/forum/viewtopic.php?f=46&t=74185



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Bác ới! Tới luôn đi! Thành Công...



Re: Dự Án 845; GM-70; GK-71; FU-13 ( SE )Các Bác giúp em nhé

Em cũng đang triển khai làm GK71 SE, em lo xong hết phần nguồn, OPT rồi, may quá có bác cũng làm dự án này, có gì anh em cùng trao đổi , em ở ĐÀ NẴNG.[/quote]
Bác ới! Tới luôn đi! Thành Công...[/quote]
Bác đã chốt lại sơ đồ chưa ạ ?
