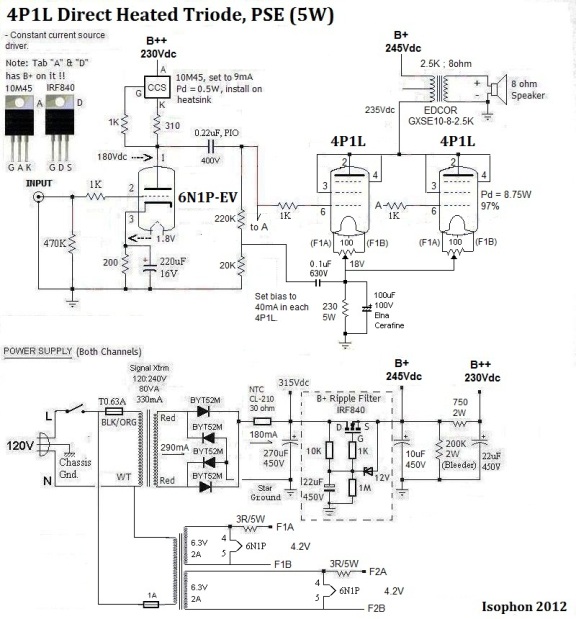

Em có mấy quả 4П1Л - định lắp PSe (vì nghe nói đèn này công suất nhỏ) nhưng không có sơ đồ. Em mở chuyên mục này nhờ các bác cao thủ và các bác đã dùng qua đèn này giúp đỡ cho em xin cái sơ đồ và các số liệu. Xin cám ơn các bác.

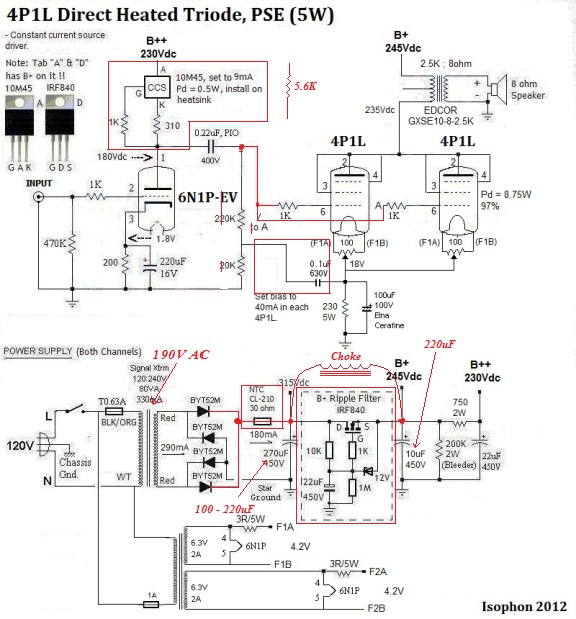

Em sửa lại giúp bác cho đơn giản . Tạm thời bác bỏ hết những ô vuông đỏ đi, thay vào những cái loằng ngoằng kia . Phần Fet ổn áp bác thay bằng choke cho đơn giản mà hiệu quả trông thấy . Phần trên bóng 6N1P là nguồn dòng, con 10M45 khó mua, bác cắt xén cái ô vuông đó đi thay vào con trở 5.6K (3W trở lên) là đep. Phần nguồn do bỏ ổn áp nên chỉ cần quấn nguồn cao áp 190 - 200VAC là đẹp
Cám ơn bác huyhoanghp96 đã giúp đỡ. Xin hỏi thêm bác là trong sơ đồ cuộn nung tim cho 4П1Л dùng điện AC: như vậy âm thanh có bị ù không? hay phải nung bằng DC?
Em thấy phần nguồn dòng phía trên bóng 6h1p thay bằng con trở 5.6k thì hơi nhỏ. Chí ít cũng phải 22k, ko thì bác dùng luôn nửa đèn còn lại của 6h1p làm nguồn dòng.
Cảm ơn 2 bác. Em có tra data của 6H1P thì thấy Ra =11Kom, ngoài ra có xem 1 số sơ đồ dùng 6H1P làm tầng kích thì thấy họ dùng Ra thường lớn gấp đôi, nếu dùng trở Ra lớn thì dòng lại giảm và ngược lại. Chắc là bác "huyhoanghp96" muốn tăng dòng cho tầng Pse nên mới giảm trở. Xin mời các bác và các cao thủ khác cho ý kiến để em có thể thực hiện dự án. Ngoài ra OPT em chưa biết nên tính toán thế nào, có bác nào đi ngang qua giúp em được không? xin cám ơn.
Em thấy lắp bóng này cũng dễ mà, cơ bản vẫn phải đốt tim DC cho 4P1L thì mới bớt ù được. Nếu nói về bóng 4P1L thì có tay khoai Tây này nghiên cứu khá kĩ này http://www.bartola.co.uk/valves/tag/4p1l-triode-mode/
Bác nói đúng, để trở gánh vậy đúng là hơi nhỏ, sợ không đủ hơi để đẩy . Do áp B++ hơi thấp nên em chỉ tính ra được có vậy, nếu có cuộn cao áp riêng cho phần pre phía trước thì sẽ dễ tính hơn, lúc đó lại thêm phần nắn lọc riêng cho B++
Sơ đồ vậy, còn thực tế khi làm bác cứ biến tấu sao cho phù hợp, cần đốt tim DC triệt ù thì bác cứ nắn DC đốt
Bác "bizicafe" có thể chia sẻ kinh nghiệm cũng như cuốn opt cho dự án của em không? tiếng tây em hơi bị zat nên .... Xin cám ơn các bác đã chia sẻ kinh nghiệm.
Mời cụ viewtopic.php?t=194 ở đây có từ A đến Y, hướng dẫn từ cách quấn đến vật liệu quấn, rất chi tiết của cụ Trà Xanh, phần Z nhường cụ :mrgreen: Trong đó có 1 chương về OPT của chính dự án này để cụ luyện: OPT 2K5 / 4-8ohm - 90mA/1.5A (20W)
Mình chỉ có 6H14p, 6J9p, 6H1P không biết nên mở đầu bằng lọai gì ? Bóng 4P1L chắc là khó chơi và không hay nên không thấy mấy người chơi.
Không phải thế đâu bác! Chắc tại thấy bóng này rẻ quá nên mọi người chê không chơi :lol: Bóng này em đã thử làm bóng lái, âm thanh rất khá. Em cũng đang có ý định làm 1 cái PSE, sẽ thi đua cùng các bác trong topic này nhé
Mình nghĩ bóng này riêng 1 kiểu chân công suất bé mà lại nung trực tiếp nên "1 vốn bốn lỗ" do vậy anh em không chơi chăng ? :mrgreen:
4P1L PSE cũng bằng cỡ 2A3 SE rồi. Xét về âm thanh có khi nó cũng "tương đương" 2A3 luôn không biết chừng @Tuantranphu: trước đây em còn máu hơn nhiều, thời gian qua có nhiều thú vui khác làm phân tán cái món đèn đóm này nên giờ phải tìm cách... máu lại :lol:

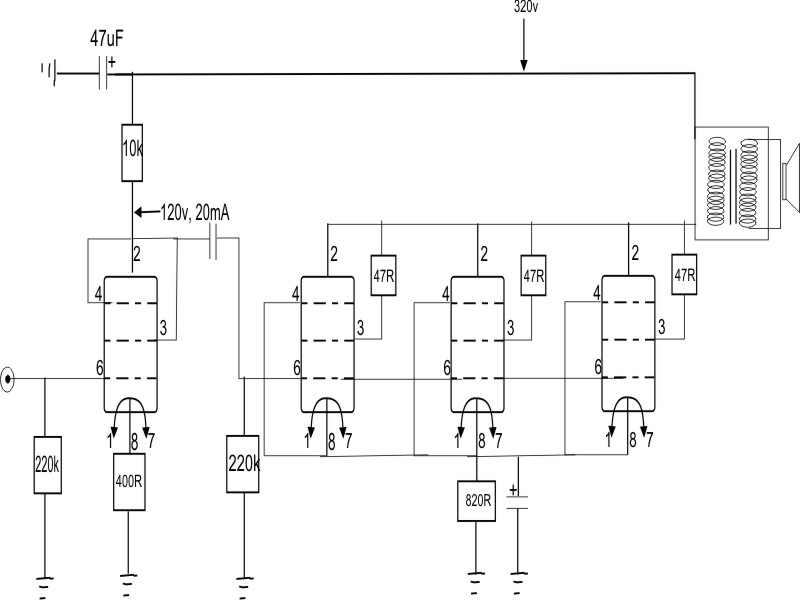

Tiện đây em xin hỏi các bác về mạch này , phần pre em tự nghĩ còn pow em lấy của 1 bác trên diễn dàn ( em xin phép ko nói tên ) xem xin phép được post lên. Mong các bác góp ý để em thực hiện trong tương lai.
Cần có thêm các điện trở khoảng 1K nối váo lưới G1 cùa các đèn CS cuối để cân bang các đèn khi làm việc
Tiện đây em xin hỏi bác thêm về mạch có thêm con trở này, là em nhìn nhiều mạch mắc song song đều lắp trở này mục đích nó có để cân bằng các đèn khi làm việc hay là để giảm gain, em nghĩ đơn giản là dong điện nó sẽ tự cân bằng khi mắc song song...hic hic..
