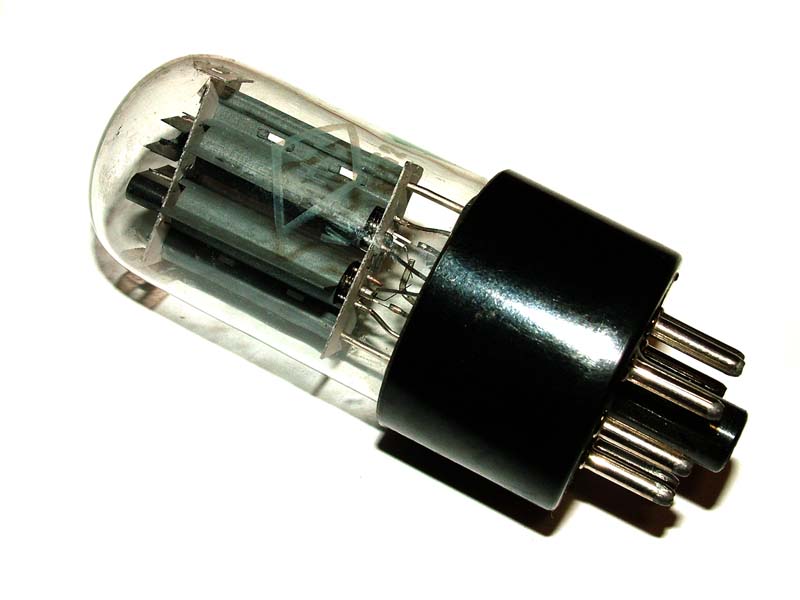

Kính chào các bác. Đầu năm em xin kính chúc mọi người một năm mới tràn ngập niềm vui và thành đạt. Nhằm đẩy mạnh phong trào DIY trên VNAV,một diển đàn mà em yêu mến,em cũng đã trải qua đầy đủ cung bậc cảm xúc cùng với các anh em DIY nên sẽ quyết tâm gắn bó cùng mọi người. Dự án này trước đây đã được tiền bối Nonew thực hiện,với loại bóng 6H7C còn rất rẻ và nhiều trên thị trường đèn đóm. http://www.vnav.net/forum/viewtopic.php?f=46&t=8400 Về công suất thì bóng này cũng có công suất tương đối. 6H7C là đèn đôi,catot đã được nối sẳn bên trong thích hợp làm driver hoặc công suất PP. Về hình dáng thì nó là loại đèn có chân octal,nhìn giống như 6H8C/6SN7,nó tương đương với các bóng 6N7,6N7S của Âu,Mỹ Em được 1 bác ngoài HN tặng cho 4 bóng từ trước tết nhưng em chưa có điều kiện chọt ngoáy,mấy ngày xuân rảnh rồi em đã ráp thử với cấu hình 6J1-6H8C-6H8C-6H7Cx2 thì nhận thấy nó có công suất gần 20W/1 kênh,chất lượng khuyếch đại là rất tốt đúng như bác Nonew đã từng nhận xét. Do bóng này được thiết kế tương đối đặt biệt(chạy ClassB) nên hãng khuyến cáo dùng biến áp nối tầng(bác Nonew đã làm),em xin thay đổi cấu hình này thành 1 cấu hình không có biến áp nối tầng nhưng phải dùng thêm 1 bóng Driver để tạo dòng cho lưới nhằm đạt điều kiện hoạt động tối ưu. Tầng đầu em cũng tiếp tục dùng bóng 5 cực 6J1(em đang có rất nhiều),cấu hình đảo pha của dự án EL34 tiếp tục được tận dụng,chỉ thay đổi điện áp cung cấp nên em có điều chỉnh lại giá trị linh kiện cho phù hợp với điện áp thấp hơn mà thôi. Dự án này rất cần sự đóng góp ý kiến nhiệt tình của các bác,đặt biệt là các bác đã làm qua bóng này để topic có thêm nhiều thông tin bổ ích. Với tin thần học hỏi,chia sẻ cùng anh em VNAV một cách không vụ lợi em xin làm thay mọi người phần thiết kế mạch để anh em đở mất thời gian ngồi đấu dây,tránh được sai nhầm. Đây là schematic mà em đã vẽ,rất mong nhận được sự đóng góp của các bác. Kính. Ultraline
Re: Dự án 6H7C/6N7/6N7S Đầu Năm Em không hiểu R14 lắp vào đó thì machj có chạy nổi ko ? Bác có thể giải thích sơ qua về nguyên lý làm việc của mạch,có cần phải cầu kì đến thế không ạ ?
Re: Dự án 6H7C/6N7/6N7S Đầu Năm Con R14 đó chỉ cung cấp DC cho lưới của 6H8,con tụ C3(0.1uf) lọc sạch tín hiệu AC đi,chỉ giữ lại DC,trên anot của bóng đó có AC được là do nó được đấu chung catot với nữa bóng còn lại. Thân.
Re: Dự án 6H7C/6N7/6N7S Đầu Năm Vậy thì T3 làm nhiệm vụ gì ạ ? Theo em hiểu nó làm nhiệm vụ đảo pha? Nếu đảo pha bác vẽ như vậy thì T2 sẽ làm việc ra sao ? Với cách mắc r14 như vậy thì tín hiệu trên 2 anode của T3 có pha thế nào với nhau ?
Re: Dự án 6H7C/6N7/6N7S Đầu Năm T4 có nhiệm vụ khuyếch đại thế,lưới của T3 đấu trực tiếp vào anot của T4 vừa lấy tín hiệu vừa lấy điện áp 1 chiều để tạo dòng dẩn cho nó,T3 có nhiệm vụ đảo pha và khuyếch đại thế thêm lần nữa,T2 có nhiệm vụ làm Driver xuất catot không khuyếch đại thế nhưng có thể tăng được dòng. Với cách mắc này thì lưới của 6H7C( T1 và T5) có được dòng cần thiết,đèn 6H7C có dòng lưới max là 22mA nên nó cần phải được cung cấp tín hiệu có dòng đủ lớn. Thân.
Re: Dự án 6H7C/6N7/6N7S Đầu Năm Với cách đấu r14 như vậy thì em thấy 2 lưới của T3 cùng pha với nhau vậy ssaor pha thế nảo ạ ?
Re: Dự án 6H7C/6N7/6N7S Đầu Năm Sao cùng pha được bác. Nữa bóng đầu đảo pha(xuất anot) nhưng nó cũng có tín hiệu trên catot(đầu R16-12k-chân 3 và 6),tín hiệu tại đây ngược pha với với anot(chân 2),và cũng tín hiệu này được khuyếch đại ra anot(chân 5) nữa đèn còn lại,bác chú ý là chân 6 và chân 5 cùng pha nhau. Thân.
Re: Dự án 6H7C/6N7/6N7S Đầu Năm cathode bác đấu chung với nhau, lưới đấu chung với nhau,vậy anode sao lại có tín hiệu ngược pha ? Chân 5 và 6 là anode và cathode của cung triode vậy sao lại có tín hiệu cùng pha ?
Re: Dự án 6H7C/6N7/6N7S Đầu Năm Catot chung nhau,lưới khác nhau(1 cái có tín hiệu,1 cái không tín hiệu nhưng ngang mức DC) thì anot đảo pha nhau. Chân 5 và chân 6 cùng pha,muốn biết cùng pha hay không thì rất đơn giản,bác đưa điện thế dương vào chân 6 bác sẽ thấy chân 5 cũng dương theo,đưa điện thế âm vào chân 6,chân 5 cũng âm theo như vậy là nó cùng pha,điều kiện để thí nghiệm trên xảy ra là bác treo lưới(chân 4) vào 1 điện thế DC cố định trước(trường hợp của mạch em) Hôm nay cụ Xi Nếp bị sao nhể? :roll: Thân.
Re: Dự án 6H7C/6N7/6N7S Đầu Năm Em chả biết thế nào, chỉ biết 2 lưới của T3 nối với nhau qua R14, vậy một cái có tín hiệu, một cái không làm sao được.
Re: Dự án 6H7C/6N7/6N7S Đầu Năm Mạch nguồn của em,bóng nắn không cần dùng loại có dòng lớn như nếu dùng thì cũng vô tư. :lol:
Re: Dự án 6H7C/6N7/6N7S Đầu Năm Hix,nối chung sao được mà chung,chỉ có DC chung thôi,còn AC đã bị lọc mất,bác tính thử tần số cắt với R là 1M,C là 0.1uF thì tầng số này là f=RxC= 0.1 Hz, nghĩa là không tồn tại AC ngay lưới ( chân 4). Kỳ vậy ta,théc méc gì mà lạ thía. :lol:
Re: Dự án 6H7C/6N7/6N7S Đầu Năm Hix,cái đó đâu phải của em,em nhận vẽ giúp thôi,phần em đã xong ạ,phần còn lại chắc là bác bác drap làm. Thân.
Re: Dự án 6H7C/6N7/6N7S Đầu Năm Bác vẽ đẹp quá! Em chỉ góp ý với Bác một chút là Bác không cần bo tròn ở 4 cạnh của PCB vì 04 cái bo tròn nho nhỏ ấy họ tính thêm khối tiền so với để vuông đấy Bác ạ!Thân!
Re: Dự án 6H7C/6N7/6N7S Đầu Năm He he,nếu không bo tròn thì họ chỉ cần dùng máy cắt,cắt 4 cạnh giống như cắt giấy.Nếu em bo tròn 4 góc thì họ phải dùng máy phay CNC để phay 4 cạnh,khó khăn cho họ 1 chút nhưng thành phẩm nhìn rất thẩm mỹ bác ạ. Giá có chênh lệch nhưng dùng PCB 2 lớp rồi thì ráng chút xíu...phay 4 cạnh luôn. :lol: Bác thấy em vẽ cực khổ thế mà làm xong nó có khiếm khuyết nhìn không đẹp là uổng công em rồi. Thân. P/S: Em có đặt hàng thừa thêm vài tấm,sẽ gửi tặng bác 1 tấm vì bác tặng em 4 cái Tube 6H7C mà.

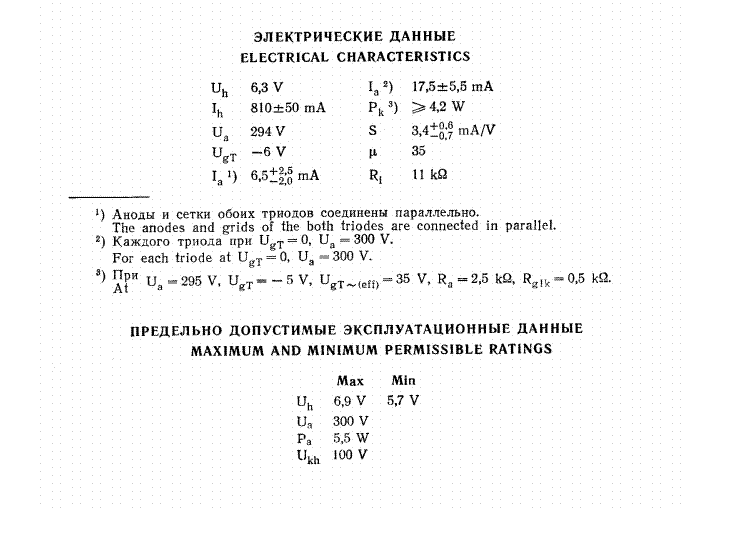

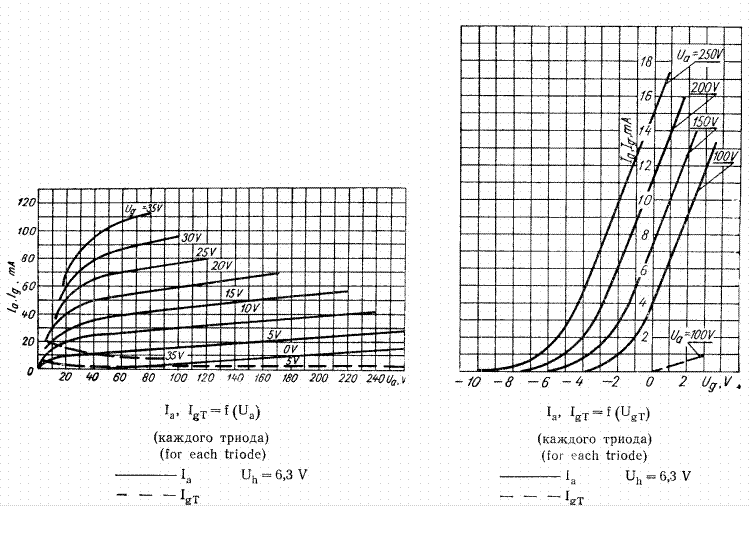

Trích datasheet: "At 400 cycles for class B stage in which the effective resistance per grid circuit is 500ohms" Tức là ngõ vào của 1 đèn 6N7 chỉ có 500ohm, 2 đèn mắc song song thì chỉ còn 250ohm. Chắc chắn rằng tầng driver như trên sẽ không đủ sức lái tầng công suất. Cũng theo datasheet: ở mạch lưới cho 1 đèn, dòng đỉnh Ip=22mA; áp đỉnh Vp=41v, Công suất cần có Vp*Ip/2=22*41/2=451mW Với 2 đèn mắc song song thì công suất tầng lái phải trên 1w. Như vậy với 1 bóng 6N7, tốt nhất nên xài biến áp nối tầng có thông số theo datasheet: Tỉ số biến áp=5 đối với 1/2 cuộn thứ cấp. Tương ứng với trở kháng sơ cấp: 500*5*5=12,5k. Nếu làm 1 cái pre đa năng xuất biến áp balance với mức điện áp đỉnh ngõ ra trên 40v thì có thể lái tốt cho bóng này.
