Mạch của tôi dự định lắp là mạch PP (giông mạch ULC) có cao áp khoảng 280v, đèn đầu sử dụng bóng 6h1p, Bác thử tính hộ tôi thông số OPT cho mạch này
Push pull thì cần ít nhất 2 đèn 6p14p, như vậy ít nhất dây sơ cấp cũng phải dùng dây 0.2mm, dây thứ cấp cũng tầm cỡ 0.4-0.45mm. Với OPT 5K dùng 6p14p. Lõi tivi sam sung là Fe lưỡi 2.2cm, lá Fe khá dày, tầm 0.5mm, em e khó có thể quấn được OPT push pull cho 6p14p. Mà quấn xong thì cũng e là ko đạt âm thanh hay được
Mình thấy cái này tôn mầu nâu, khá mỏng nên nghic có thể quấn đc với lại mình cũng kiếm được 2 cục chock kính thước cũng tương tự có thể thay sang cho nhau được. Tại sao lại phải dùng dây 0.2 với PP trong khi 0.15 với SE vì tôi thấy PP mỗi nửa chu kỳ thì chỉ 1 đèn làm việc thôi nếu là 5k CT thì chắc là vẫn Ok phải không bác???
Lõi của bạn cỡ 6cm2 thì có thể cuốn OPT cho PP được, nếu chất lương lõi tốt thì sẽ cho được chất âm hay, nếu lõi không tốt sẽ ảnh hưởng đến chất âm. Bạn có thể cuốn sơ cấp 2 x (798 + 602 ) dây 0.15 – 0.18 thứ cấp 68 vòng dây 0.7 Nên cuốn xen kẽ bằng cách chia cuộn sơ làm 6 và cuộn thứ làm 2 : Cách cuốn: - cuộn 1: 399 vòng dây 0.15 - cuộn 2: 399 - - 0.15 - cuộn 3: 34 - - 0.7 (thứ) - cuộn 4: 602 - - 0.15 - cuộn 5: 602 - - 0.15 - cuộn 6: 34 - - 0.7 (thứ) - cuộn 7: 399 - - 0.15 - cuộn 8: 399 - - 0.15 Cách đấu: - Đầu cuộn 1 ra Anode (plate 1) A1 - Cuối cuộn 1 đấu đầu cuộn 8 - Cuối cuộn 8 đấu đầu cuộn 4 - đầu ra g2(1) - Cuối cuộn 4 đấu đầu cuộn 5 - đầu ra B+ - Cuối cuộn 5 đấu đầu cuộn 7 - đầu ra g2(1) - Cuối cuộn 7 đấu đầu cuộn 2 - Cuối cuộn 2 ra Anode (plate 2) A2 - Cuối cuộn 3 đấu đầu cuộn 6 (2 cuộn đấu nối tiếp) đầu cuộn 3 và cuối cuộn 6 ra 8 om Chúc bạn hoàn thành dự án
Cái khó của dự án là cuốn OPT, mình cũng sẽ cuốn OPT theo thông số của bác cungdhv, như vậy là dự án giải quyết 1 khâu quan trọng.
Báo cáo các bác, Họa My ver 2 sắp cất tiếng chào đời (phần phụ sẽ hoàn thiện sau) nếu đúng như thiết kế, phiên bản này sẽ có chất âm tuyệt vời, thời gian đóng điện chỉ còn vài hôm nữa, giờ chính thức sẽ thông báo các bác sau. Hiện nay đang bận rộn cho việc tế họ cái đã .
OPT 5K dùng cho 6P14P = EL 84 chạy PP có sao không bác chủ topic ? Nếu như chạy Ultraline OPT 5K cần chạy cao áp bao nhiêu vậy bác chủ ? Cảm ơn bác trước !
Cuốn xong OPT, bác sẽ thấy cái khó của 1 dự án DIY ampli đèn ko phải là cuốn OPT. Bác có thể ráp mất 1 tháng, nhưng sau khi nó hát hò rồi, bác mod, bác thay, bác thử các chế độ .... bác có khi mất vài tháng mà vẫn ... không ưng ý Cái khoản này ... mất công và khó hơn nhiều :lol:
Bác Rock "hù" thế làm mem mới chùn chân mất , trước mắt@ "chieu thu" DIY lắp đúng cho nó chạy đã , hát hò rồi việc còn lại từ từ học , hỏi thêm sau , làm xong dù hay dở cũng phê :mrgreen: . OPT quấn theo bác Chủ thớt cho khoảng 10k /8 omh , hát hò tốt .
Xin lỗi các bác. Trong bài trên viết về tính toán cho biến áp 6p14p - pp có 1 tí nhầm lẫn ở câu: - Cuối cuộn 5 đấu đầu cuộn 7 - đầu ra g2(1) Tôi xin sửa lại là - Cuối cuộn 5 đấu đầu cuộn 7 - đầu ra g2(2)
Sao 6p14p mà phải dùng đến dây 0.2mm ? bác có nhầm không? bác dùng dây này có lãng phí lắm không? ngoài ra còn cửa sổ cuốn nữa ? BA to quá lại thêm tải trọng, khối lượng, kích thước, làm tăng giá thành ? Thấy bác chủ tính dây có 0.15mm cùng lắm là 0,18mm
Thấy bác rok viết về new lắp am làm em cũng thấy ghê ghê, hơi chùn. Vậy có lẽ lại nghiên cứu tiếp lí thuyết vậy.
Đèn 6P14P = EL 84 / tương đương về chân cẳng đã đành, mà còn tương đương cả về nội trở (Ri), trở tải (Ra =5,2K), Ua, Ia của 2 đèn bằng nhau, về công suất ra thì 6P14P = 4,2w, EL84 = 5,7w. Như vậy OPT của EL84 và 6p14p hoàn toàn tương đương nhau nên ráp vô tư. Với đèn 6p14p nga chịu áp khá cao, nếu chạy Ultraline, bạn có thể chạy B+ 285 von (ia =35ma) mà không sợ hỏng đèn. Nhiều người còn chạy áp cao hơn để cho chất am hay, vì họ nghĩ đèn này "nồi đồng cối đá" mà lại rẻ, tuy nhiên mình cẩn thận vẫn hơn. Chúc bạn thành công.
Hi bác! Dây 0.2mm sẽ cho dòng tải tầm 80mA. Hi, em quên mất là bác ấy chỉ dùng cho mỗi bóng 6p14. Em bị ám ảnh bởi ... những cái đa chức năng mất rồi. Khi em DIY, em căn cứ vào những nguyên vật liệu và điều kiện đang có để tính toán dùng cho nhiều dự án, lỡ may chơi cái này một thời gian, muốn đổi gió hoặc trải nghiệm thì em lại dùng nó chơi món khác. Khi em quấn OPT push pull cho 6p14p, em kiếm đc Fe 28mm của cục nguồn Sansui, vậy là tính cho dây 0.2mm luôn. Sau này muốn dùng cho 6L6/6p3c-e/6v6 đều được. Và các cục nguồn của em ... em luôn quấn Fe to, đủ các loại điện áp, từ 250V đến 450V. :lol:
Hơ, em ... chỉ nêu ra trải nghiệm của bản thân thôi, chứ em ko có ý hù gì cả, các bác đừng hiểu nhầm. Khi quấn OPT, một hay 2 cặp đầu các bác sẽ bối rối, từ việc quấn các lớp rồi ra dây, rồi việc nối dây và bố trí trạm hàn sao cho hợp lý nhất. Rồi ngay cả việc lót cách điện ra sao, tính toán cửa sổ thế nào. Nhưng khi quấn đến cặp thứ 3 trở đi, thì vấn đề về OPT chỉ là ... băn khoăn ở chất lượng Fe và Cu mà thôi, sẽ ko còn thấy khó nữa, miễn sao kiếm đc lõi Fe và dây Cu tốt. Còn em đang thấy khó ở cái món ... sau khi nó hát hò được rồi. có lẽ em phải đọc nhiều và học hỏi nhiều ở chỗ này. Còn các bác chưa quấn, chưa chọt, chưa hàn, chưa đóng điện thì phải phấn đấu ... đóng điện xong cho nó hát hò và ... tận hưởng nó một thời gian đã. Em thì em thích cái món vừa làm, vừa đọc, vừa trải nghiệm, vừa thắc mắc và vừa hỏi các bác trên đây hơn, vì như vậy nó thực tế và ... thú vị hơn là chỉ đọc lý thuyết từ đầu đến cuối ngẫm nghĩ rồi mới làm. Bản thân em có những cái, em đọc thì chẳng hiểu gì, em ngâm cứu mãi thì vẫn ko hình dung ra được nó như thế nào, nhưng khi em bắt tay vào làm, thì mọi việc lại dễ hiểu hơn và em thấy dễ hình dung hơn. Cũng có thể do em ko có kiến thức cơ bản về điện tử từ đầu nên nó vậy!
Hi, sorry vì em quên ko để ý. Ý em là quấn OPT ko khó lăm, cái khó là Fe và Cu có tốt hay ko. Và cái món sau khi đóng điện thì ... các new cứ từ từ đi, rồi sẽ đến, chứ can gì mà chùn chân. hehe à, bác Mít ơi, Bác có cái mạch mở đầu dùng 6SL7/6H9C và mạch driver dùng 6SN7/6H8C nào hay hay ko ạ? Cái bóng G811 nó ù to quá, em mò mãi mà ko ăn thua, nắn diot thì nó ... sụt đốt tim xuống còn 5.5V, nghe chán quá nên em bỏ. Em đang tính tháo 811 ra, thay đế để ráp 6c4c vào, dùng 6H9C mở đầu, dùng 6H8C làm lái, ko biết có nên ko? Sở dĩ em dùng 2 loại bóng đó làm mở đầu và lái, vì chân đèn em khoét là chân octal, và 6h9c/6h8c thì em còn dư mấy quả, muốn dùng mà chưa chốt được mạch
Bác hỏi bác Google mạch 6H8c , 6H9c nhiều lắm :mrgreen: Bóng Nga bác xem mấy mạch cùa bác Sergeev xem sao ?

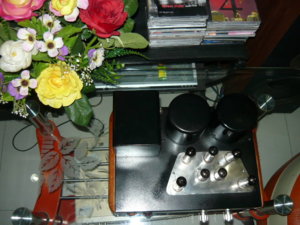

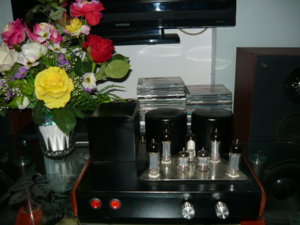

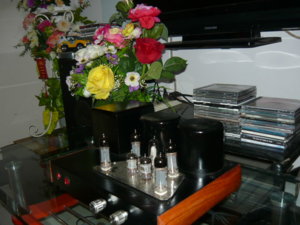

Up hình dự án pp xong rồi bác chủ xem cho vui. thông số kt và OPT quấn gần như bác chủ hướng dẫn khoãng trống bên phải trên chasis để dành gắn bóng nắn 5AR4 hay làm Gá chổ để cái IP4 mấy nhỏ nhà nghe nhạc :mrgreen: Chúc các bác thành công
Cám ơn bác Mít nhiều. Em đang tìm mạch driver cho SE ạ. Các mạch bác đưa là các mạch đảo pha cho pushpull. Mạch tìm trên google thì nhiều, nhưng em ko biết mạch nào thì hay cả. Bản thân em nhìn mạch với nhìn đặc tuyến đèn, chưa có thể nhận biết được nó như thế nào: Tuyến tính nhất, cho âm thanh hay nhất ??? Nên em muốn tìm một mạch cụ thể, để em làm, sau đó em cũng sẽ căn cứ vào thực tế mạch và chế độ đang chạy của bóng cùng âm thanh mà nó đang phát để quay lại ... ngâm cứu trên lý thuyết
