Dự án Ampli đèn 6П14П Se Họa My

Discussion in 'Đèn điện tử' started by cungdhv, 20/12/12.

  1. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    Chúc mừng bác mit, bác làm nhanh thật
    Máy của bác mit lắp đẹp đấy, chất âm bác thấy thế nào ? công suất ra bao nhiêu vậy (công suất danh định với độ méo 2% hoặc 5% ) ?
    2 cái vòng đỏ bên trái là đèn báo gì vậy ?
    2 núm tròn bên phải là 2 chiết áp cho 2 kênh hay 1 núm chọn đầu vào ?
    Bác dùng 1 đèn mắt xanh cho cả 2 kênh hay 1 kênh ?(bác dùng 2 cái cho 2 kênh có lẽ đẹp hơn.
    Mấy hôm nay dư án của tôi vẫn đang bất động, vì hơi bận, vài hôm sắp tới mới tiếp tục, có lẽ phải đẩy nhanh tiến độ.

  2. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    Họa My ver 2 có nhiều cải tiến, thêm các phần phụ nên toàn máy hơi rườm, nên việc bố trí sắp xếp các môdun và linh kiên cũng mất thời gian. Hơn nữa kích thước lại hạn chế nên phải cân nhắc + thời gian dạo này hơi bận nên tiến độ bị chậm lại, việc up hình cũng chưa thực hiện được, mong các bác thông cảm.

  3. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    gựi bạn Rock
    Mạch pre và tầng lái theo mình bạn dùng 6H9C cho tầng pre, dùng 6H8C cho tầng lái, nếu bạn thích lúc nào mình vẽ cho mấy cái (bạn qua lấy), hoặc mình vẽ rồi dùng DT cỏ chụp rồi úp lên để mọi người cùng nghiên cứu cho vui.

  4. chieuthu

    chieuthu Advanced Member

    Joined:
    25/1/13
    Messages:
    77
    Likes Received:
    0
    Chào các bác.
    Tính em là vậy muốn làm cái gì thì phải nắm thật chắc lí thuyết về cái ấy em mới bắt tạy vào thực hành (không phải sợ do các bác hù đâu - em đùa tí cho vui thôi)
    Dạo này em ngủ cũng mơ thấy đặc tuyến đèn, càng đọc càng thấy hay :D, các cụ ngày xưa tài thật, chỉ có cái bình thủy tinh, mấy miến sắt mà làm nên chuyện thật đình đám, long trời lở đất :D
    em sẽ đọc, đọc và đọc :D

  5. lenamit

    lenamit Advanced Member

    Joined:
    1/6/08
    Messages:
    2.444
    Likes Received:
    11
    Location:
    Có nắng , có gió , không có cái đó
    Dear Bác
    6p14 pp lắp nghe khá tốt ...theo tầm giá :mrgreen: tình thiệt không biết bao nhiêu W nhưng kéo đôi loa 25 cm JSU nghe có lực lắm , méo bao nhiêu % cũng không biết luôn vì làm xong chỉnh bằng sinal Audio Generator Heathkit và osilo thấy sin tròn trịa là ...hát ngon lành , phòng 15m2 không nhu cầu suất to :mrgreen:
    Magic mắt xanh trang trí cho vui mắt 1 cây dùng chung cho 2 kênh , vì gia tài chỉ còn 1 cây . :mrgreen:
    2 kênh 2 volume cho dễ dùng , đôi lúc cũng lắp volume và balance . 2 cái vòng tròn đó là công tắc nguồn và 1 stand by.

  6. cuoico

    cuoico Advanced Member

    Joined:
    1/3/12
    Messages:
    352
    Likes Received:
    8
    Bác Caoan ráp ampli này đi,em ráp HoạMy này với 6h1p tầng đầu đánh với AN 15 nghe khá hay đó

  7. vusonlvb

    vusonlvb Advanced Member

    Joined:
    26/10/06
    Messages:
    221
    Likes Received:
    0
    Ơ quả Magic giống của em quá :D, nhưng mà có mỗi đèn mà chưa có amp

  8. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    Em chuẩn bị xong đồ hết ròi , cuốn opt nữa là xong..hihi

  9. lenamit

    lenamit Advanced Member

    Joined:
    1/6/08
    Messages:
    2.444
    Likes Received:
    11
    Location:
    Có nắng , có gió , không có cái đó
    Tầng dầu dùng 6H1-EV nghe rất hay, tình cảm dù gain hơi thấp , 6П14П lắp đẫy bằng 6SL7 hay 6H9C gain cảm giác thiên sáng chi tiết khỏe hơn vì gain cao , nếu bác có bóng 6SL7 cắm vào sẹ nghe tinh tế, phê hơn bóng 6H9c nhiều , Lắp Ampli chơi ngoài nghe còn "nhìn" do đó lắp bóng xuất to ,bóng đẫy bé dễ nhìn .ngược lại lắp đèn xuất bé mà đẫy bóng to 8 chân khó hài hòa khi tk Chasis ,ngay đồ hãng cũng không làm thế . còn DIYer có gì làm đó cũng xong :mrgreen:

  10. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    Bạn Caoan cứ lắp 6H1p đi, chỗ nào cần tư vấn đã có các cao thủ, riêng mình vì schasis đã khoét lỗ cho 6H9C nên không đổi được, hơn nữa có mấy cái 6H9C cũng muốn trải nghiệm chất âm và khả năng chống nhiễu danh tiếng của loại đèn này :D

  11. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Ban đầu lắp 811A em cũng định dùng 6H1P-EB làm mở đầu, rồi lái bằng 6V6 hoặc 6P3C-E, nhưng sau đó thấy bóng 811A nó to quá, tự nhiên thấy quả 6h1 bé tẹo nằm chơ vơ giữa một tập đoàn to béo (vì em còn có bóng nắn 5u8c nữa), nên quyết định khoét lỗ octal dùng 6h8c.

    Bây giờ tháo 811A rồi, thay cái miếng tap và chân đèn, em sẽ cắm 6c4c vào, cũng đang định dùng 6h9c mở đầu, lái bằng 6h8c nghe một thời gian.
    Sau này có khi kiếm 6sl7 về để cảm nhận thêm cái phê như bác mít ... quảng cáo :D

  12. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    bác Cung nếu muốn đổi lỗ và chân 6h9c sang chân noval (chân dùng cho 6h1) thì cháu sẽ có cách.
    Cháu sẽ lên đo rồi về khoan, cắt cho bác 2 miếng Tap kim loại, vừa cỡ với chân noval để bác dùng 6h1. Sau đó chỉ cần lấy vít bắt vào chỗ bác khoan chân octal là ổn, có khi nhìn còn pro hơn ấy chứ :lol:

  13. lenamit

    lenamit Advanced Member

    Joined:
    1/6/08
    Messages:
    2.444
    Likes Received:
    11
    Location:
    Có nắng , có gió , không có cái đó
    Vụ làm cái "tap ". chổ mình sẵn máy dập 1 phát lỗ 20>22 cắt ra là có ...Tap ,vì tiết diện cũng nhỏ , nhặt Inox vụn làm nhìn cũng đẹp :lol:

  14. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    Cám ơn các bác.
    Như trên đã nói: ...cũng muốn trải nghiệm chất âm của loại đèn ấy và luôn tiện có mấy cái đèn vừa đủ để cho dự án (không dùng thì thừa, phí), sau này có đèn tư bản để cắm thử. Riêng 6H1П thì cũng sẵn, sẽ chiếu cố cho 1 dự án gì đó sau này :D

  15. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    Đã reply thông số cho bạn Rok.
    Chúc hoàn thành dự án ngon lành.

  16. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    Hôm nay tôi cắm thử đèn cho chạy không tải (chưa có B+). Tất cả hoạt động bình thường, các áp xoay chiều đúng định mức.
    Đúng là dùng cái 6H9C nó to hơn 6p14p, chiều cao thì 6p14p chỉ cao hơn cái núm hút khí. trông như cái cổng làng vậy :D
    (có khi lại phải nhờ bác mit gia công cho vụ miếng táp :D (nhưng chẳng biết bác ở đâu, có tiện không ?)

  17. lenamit

    lenamit Advanced Member

    Joined:
    1/6/08
    Messages:
    2.444
    Likes Received:
    11
    Location:
    Có nắng , có gió , không có cái đó
    Mãi trong nam bác à , bác cần là có ngay Free bây giờ xa gần gì TTC là 24h tới liền mà :mrgreen: bác gọi Rock hình như gần bác hơn .

  18. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Nếu bác Cung cần thì cháu về sẽ khoan cho, nhưng do khoan tay nên đôi lúc lỗ nó ko đc đều và đẹp cho lắm.

    Nghe bác Mit nói có máy dập lỗ, thấy hấp dẫn :p , chắc là đều và đẹp lắm

  19. lenamit

    lenamit Advanced Member

    Joined:
    1/6/08
    Messages:
    2.444
    Likes Received:
    11
    Location:
    Có nắng , có gió , không có cái đó

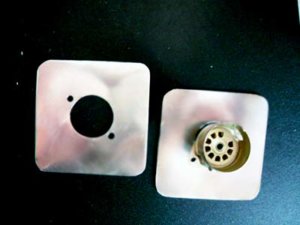

    Xong ngay ! nhặt Inox vụn dập biếu bác @cungdhv 2 cái "tap" socket 9 :mrgreen:
    Bác pm dc số dt gỡi nhanh, biếu bác cho nóng sốt nhé .


    Attached Files:

  20. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    Rất cám ơn bác mit.
    Nhờ bác cho 4 lỗ ở 4 góc để bắt vít (vì i nox cứng lắm, sợ khoan tay không nổi)
    Thank bác nhiều :D

  21. Hunter

    Hunter Advanced Member

    Joined:
    5/12/06
    Messages:
    88
    Likes Received:
    0

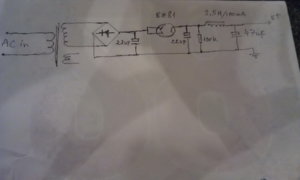

    Sau gần 2 tháng thì em cũng đã gần hoàn thành dự án EL84 SE cơ bản như thiết kế của bác cungdhv. Hôm nay đã đóng điện chạy thử thì gặp phải 1 vấn đề là âm thanh không ổn định, cứ bập bà bập bùng theo một nhịp độ nhất định, em đo B+ thì thấy điện áp không ổn định, cứ dao động luôn với biên độ rất lớn (vài chục V). Mạch nguồn em cũng lắp theo gợi ý của bác cungdhv (post kèm theo), sau khi thử rút toàn bộ bóng đèn ra và đấu tắt bóng nắn, tức là chỉ nắn bằng cầu diod và tải của mạch nguồn chỉ còn con điện trở 100k, em đo lại B+ thì thấy điện áp rất ổn định. Như vậy em đoán rằng khi có tải là các bóng đèn thì nguồn hơi yếu, vậy có cách gì để khắc phục tình trạng này không, các bác có cao kiến gì xin tư vấn giúp để em còn test và báo cáo tiếp về chất âm của em nó nhé.


    Attached Files:

  22. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    Báo cáo các bác.
    Họa My ver 2 đã đẩy nhanh tiến độ, vào 16h15 chiều nay đã đóng điện chạy thử (mặc dù phần áo, cánh chưa có).
    Sau 35'' setup em nó đã cất tiếng hót, âm thanh ngoài sự mong đợi, âm trung ngọt ngào, bass mạnh mẽ chắc nịch, trebl như tiếng kim loại nhảy múa, chi tiết, túm lại thật tuyệt vời. (âm thanh mạnh mẽ hơn Họa My 1 gấp nhiều lần - vì lắp pp)
    (Họa my ver 1 em đã tặng cho người thân, hôm 5 tết vừa rồi Họa My 1 đã lên 1 chuyến bay của Việt nam airline, giờ đã ở rất xa)
    Mở chiết áp hết cỡ không méo, công suất ra khoảng 10w x 2
    Chạy khoảng 1h sờ biến áp nguồn thấy âm ấm.
    Âm thanh của 6H9C quả hay tuyệt
    Họa My 2 được trang bị:
    - Nguồn là 1 lò phản ứng có công suất 85w
    - Cặp OPT có dung tích 24w (BA nguồn và OPT đều dùng lõi Nhật, dây đồng lọai tốt, Choke cũng vậy)
    - Cao áp được trang bị động cơ tên lửa đẩy 5R4WGA
    - 4 quả 6П14П-EB
    - 2 quả 6H9C
    - Đồng hồ VU
    - Điều khiển từ xa (núm ấn bật tắt nguồn - ON/OFF /trên mặt máy và trên điều khiển/ volume /trên mặt máy và trên tay điều khiển/5 chế độ chọn ngõ vào (hiện tại mới dùng 3 ngõ) (nguồn cấp trước cho phần ĐKTX: Biến áp 12W /220vac/12vac)
    - Ngoài ra máy có công tắc tắt/mở nguồn chính (toàn máy) nằm phía sau.
    - Đầu vào In: 5 (hiện tại mới lắp 3)
    - Đầu ra loa là cổng kết nối bằng jac bắp chuối hoặc vặn /6-8om
    Trời tối, không chụp được hình /điện thoại cỏ - sẽ chụp hình sau mong các bác thông cảm.
    (Các thông số đo nhanh cơ bản gần như thiết kế)

  23. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    - Bạn cho biết điện áp đo tại cầu ra của diod là bao nhiêu von?
    - Không dùng bóng nắn, các bóng còn lại vẫn giữ nguyên âm thanh có bập bùng không ? và b+ lúc này bao nhiêu ? B++ ?
    - Khi mở âm thanh nhỏ có bập bùng không?

  24. Hunter

    Hunter Advanced Member

    Joined:
    5/12/06
    Messages:
    88
    Likes Received:
    0
    Báo cáo bác:
    - Điện áp đo tại cầu ra của diod khi tháo hết bóng là 320V, khi lắp bóng vào thì dao động trong khoảng 180V đến khoảng 280V, rất không ổn định :(
    - Không dùng bóng nắn thì âm thanh vẫn bập bùng như thường, B+ cũng dao động trong khoảng 180 - 280V :(
    - Khi mở nhỏ hay lớn thì âm thanh đều bập bùng, em xin bổ sung là khi chưa có tín hiệu thì không ù nhưng khi có tín hiệu vào thì xuất hiện ù và tiếng ù này cũng bập bùng luôn cùng tiếng nhạc :(

  25. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    - Như vậy có thể máy bị dao động (có thể do hồi tiếp dương (+) qua nguồn, bạn kiểm tra lại xem nguồn B++ phải nhỏ hơn + 250 von (230v - 240v là tốt nhất (nguồn cấp cho phần pre và tầng kích phải được lọc kĩ)
    - Bạn kiểm tra xem có vị trí nào lắp nhầm lẫn, nhất là khu vực từ nửa đèn 1 sang nửa đèn 2. Để đơn giản phần này bạn bỏ qua phần chiết áp chỉnh âm sắc bằng cách ngắt bỏ 2 trở 100, tách lưới 1 của đèn sau ra khỏi chiết áp, sau đó nối thẳng tụ 0,047uf/400v từ anod nửa đèn 1 sang lưới 1 (nửa đèn sau) và từ lưới 1 nối 1 trở 470k ra mass
    Sau khi kiểm tra kĩ có vị trí nào lắp bị nhầm lẫn không, bạn đóng điện, đo thử B+ và B++ nghe xem âm thanh thế nào ?
