Tiếp phần trên - Cái phần chỉnh âm sắc trong Họa My 1, tuy thế nhưng cũng hơi rườm, hơn nữa lại 2 kênh trên 1 schassis nên dễ bị nhầm lẫn nhất là các new bi. Nên khi lắp các bác có thể bỏ qua phần này và nối thẳng như phần trên đã hướng dẫn. Lọc nguồn cho phần B++ cũng rất quan trọng (đây chính là nơi đễ bị hồi tiếp dương nguồn điện nhất - làm tiếng phập phù như vậy) - Trong nhiều trường hợp: Schasis chưa nối mass cũng gây ù, sau khi xử lí như trên, nếu đã hết phập phù, vẫn còn ù bạn kiểm tra schasis đã nối mass chưa (nên nối mass qua 1 trở cỡ 100 om - 150 om), nếu vẫn còn ù bạn kiểm tra các dây mass và đấu mass đúng chưa ? P/s: Máy đang cân chỉnh các bác chưa nên hồi tiếp vội, khi đã chạy ngon lành rồi hãy đấu hồi tiếp.
Bác kiểm tra xem mấy con trở thoát lưới của tầng lái và tầng công suất nó còn sống nữa ko, hồi trước em quên ko kiểm tra, có con con trở thoát lưới chết, vậy là âm thanh nó cứ bập bùng như sóng biển.

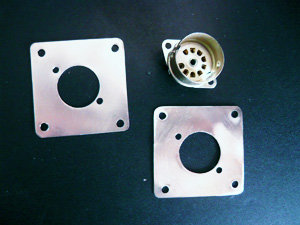

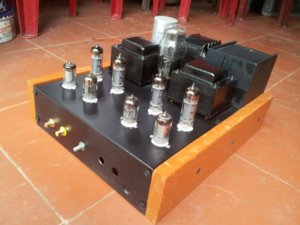

Bác Cung đã làm xong Họa My v.2 rồi ạ? Để hôm nào cháu lên nghe với bác nhé! Khoe với các bác Họa My của em: Có 2 cái lỗ còn để trống, em khoan để bữa nào lắp cái công tắc chuyển chế độ chạy của bóng công suất Cái volume vẫn ... còn chờ núm :lol:
Tiếp thu ý kiến của bác cungdhv trước đây, khi lắp mạch này em đã bỏ phần âm sắc, cũng chưa đấu phần hồi tiếp từ thứ cấp OPT về, thế mà vẫn có hiện tượng B+ bị dao động mạnh như vậy. Em sẽ từ từ kiểm tra từng thứ một như các bác đã gợi ý, có gì sẽ báo cảo tiếp. À quên, còn 1 điểm nữa, vì không có chiết áp 100k nên em dùng tạm con 50k và điều chỉnh con trở 150k từ đầu tín hiệu vào tới lưới đèn pre xuống 75k thì thấy tín hiệu rất khỏe (chiết áp mới nhích 1 tí là âm thanh đã lên kha khá rồi), không biết cái này có phải là nguyên nhân không?
Bác thử lấy đồng hồ đo kiểm nguồn vào 220V có ổn định ko, hay là nó cũng ... nhảy từ 150V lên 250V? :lol: Cái vụ B+ lên xuống với biên độ mạnh như vậy em cũng chưa có dịp được nếm Bác kiểm tra các tụ lọc nguồn xem sao? nếu có thể bác thử thay tụ, làm lại phần nguồn xem nó còn bị nữa ko? Theo em thì cái vụ chiết áp ko phải là nguyên nhân của việc B+ lên xuống như vậy đâu. Còn nhích phát mà đã hát ỏm lên là do gain lớn thôi
Bạn nên kiểm tra lại các mối hàn trên biến áp nguồn, và mạch nguồn khả năng lớn là tuốt dây emay chưa sạch hàn tiếp xúc chưa tốt nên mới bị bệnh này (nên hàn lại toàn bộ phần nguồn), hàn cũng là một trong những kỹ năng của DIYer
Mới xong phần "thô" thôi, chưa có áo cánh... Hôm nào đến nghe nhớ mượn cái máy ảnh chụp để up hình lên nhé .
Hiện tượng trên như bác nói có nhiều nguyên nhân : 1/áp cấp nguồn thiếu dòng , tiếp xúc xấu mối hàn , do chất lượng kém diode mất dòng , do đèn nắn EZ lắp Hybrid cũ , tụ lọc nguồn khô mất trị số Khắc phục: kiễm tra kỹ các linh kiện mối hàn trên . trước mắt cứ chạy mạch nắn diode cầu chưa dùng đèn nắn 2/lỗi do phần lắp ráp : Quan sát mạch "hoa mi" Se , có thiết kế mạch chỉnh âm sắc căn bản kiễu Baxaldal được Bác chủ nối tắt VR Bass nhắm nâng giải trầm bù vào công suất thấp khi chạy chế độ triode mạch có lắp VR treble ,nên hiện tại dùng như một nút tone Mạch Baxaldal khi tín hiệu đi qua nó sẽ suy giãm do đó lắp thêm 1 tầng bù lại sự suy giãm ấy .Mạch này không thích hợp lắm cho người mới bắt đầu , khi lắp 2 kênh không chia mass hợp lý , Áp cấp chưa được đúng và lọc cẫn thận sẽ dễ gây dao động tự kích gây hiện tượng như trên . Đề nghị : trước mắt chưa lắp tầng tiền KD mà lấy ngay G1 bóng driver 1/2 6h2 lắp volume ngay chổ này như bt rồi hát thử nếu do nguyên nhân dao động thì sẽ ỗn nếu lắp chính xác khi có tín hiệu mới Ù thì nguyên nhân do dao động tự kích toàn mạch . bác rút bóng 6h2 ra bật máy lên đo áp DC điện ỗn định thì nguyên nhân như nói trên Chúc bác thành công

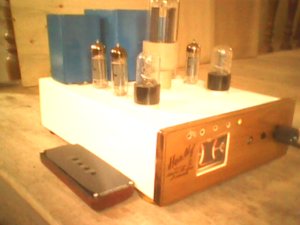

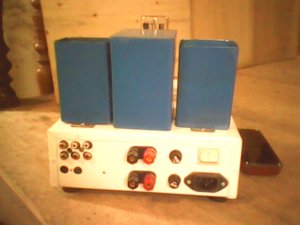

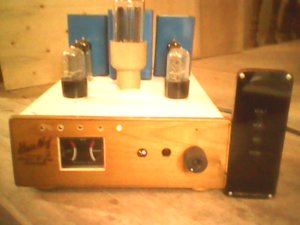

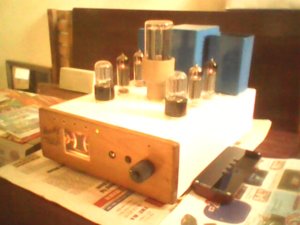

Báo cáo các bác, em dùng điện thoại cỏ chụp hình Họa MY ver 2 giới thiệu cùng các bác. Sau vài ngày chạy thử (mặc dù mới được hoàn thiện khoảng 90%) nhưng Họa My ver 2 đã không phụ công người, em nó đã cho chất âm như mong đợi. - Kích thước cơ sở: 222 mm x 295mm x 75mm (kích thước Schasis), Trọng lượng 7,2 Kg - Công suất tiêu thụ: 85W (220vac - In) - Pra: 2 x 10w ClassA (không méo khi mở chiết áp hết cỡ). - Audio In: 3 ngã vào có đèn hiện thị cho từng ngã (dùng Remonte) - Volume: Chỉnh = tay /hoặc trên Remonte - Chế độ On/Off : Núm ấn trên mặt máy hoặc trên R (chế độ Off stand by)- Công tắc nguồn chính sau máy. - Đồng hồ VU cho 2 kênh. - Đặc biệt Remonte rất mỏng và nhỏ gọn (dày 18mm x Dài 142mm x Rộng 52mm) Họa My 2 tuy nhỏ về kích thước nhưng võ thì khá, có thể chạy cho nhiều loại loa. Bé nhưng bé hạt tiêu
Họa My của bác trông rất hay, kích thước nhỏ gọn, công suất âm thanh ra cũng khá, với tầm tiêu hao điện vừa phải ( Đáp ứng chỉ tiêu kinh tế). Hợp ý em lại còn điều khiển từ xa nữa mới hay làm sao.
Với kích thước khá khiêm tốn của Họa MY ver 2 có thể gia nhập câu lạc bộ "Ampli đèn tý hon" được không các bác ? P/s: Họa My ver 2 chạy phần pre với đèn 6H9C, có khả năng chống nhiễu cao nên không cần chụp lưới chống nhiễu.
Bác quấn nguồn dây cỡ ntn ạ. Bác mở amp đo nguồn AC xem có sụt không. Cái chiết áp quyết định tổng trở đầu vào nên bác dùng trị số lớn chút
Việc bạn thay chiết áp có trị số nhỏ hơn (=1/2 thiết kế) không ảnh hưởng đến việc máy bị dao động mạnh như bạn nói, bởi vì khi mở chiết áp nhỏ máy vẫn dao động. Bạn kiểm tra lại xem có lắp nhầm vị trí nào không ? Điều này rất hay xảy ra, mình cũng bị nhầm 1 vài lần rồi. Ngoài ra hãy kiểm tra lại như bài đã up phía trên. Chúc bạn may mắn.
Sau khi nghiên cứu các ý kiến tư vấn về vụ cao áp bị dao động đã trình bày trên đây, em quyết định bắt đầu điều trị từ khâu đơn giản nhất, cũng là khâu nhiều khả năng gây bệnh nhất (như ý kiến của bác cungdhv): mắc thêm trở để hạ B++ xuống 240V và thay tụ lọc B++ 47uF bằng 1 con tụ 220uF. Kết quả thật không ngờ, sau khi đóng điện thì "sáo sậu" của em lập tức cất tiếng hát véo von, đo cao áp ổn định vô cùng, đặc biệt âm trầm thật ấn tượng với một kích thước nhỏ nhắn như vậy. Đúng là mạch này có gain cao thật, em mới vặn chiết áp đến gần 9h mà nó đã hát ầm nhà lên rồi. Tạm thời em thấy khá hài lòng với kết quả hiện tại, mặc dù dải cao có vẻ chưa được như mong muốn, để vài hôm nữa em thử lắp nốt mạch hồi tiếp và hoàn chỉnh xong bộ cánh cho cu cậu rồi đưa lên để các bác coi chơi. Một lần nữa xin cảm ơn ý kiến tư vấn của các bác, nhất là bác cungdhv đã sát cánh cùng em từ khi khởi sự đến giờ. Mà em đã nói rồi, phục tốc độ của bác thật đấy, HM ver.2 bác làm mang màu sắc công nghệ nhiều hơn ver.1. Xin chúc mừng bác! so sánh chất âm của 2 em thế nào hả bác?
Chúc mừng "sáo sậu" của bạn. - Lọc B++: Bạn chỉ cần dùng tụ 47uf (sau khi đã qua trở hạ áp xuống 240v, bạn có thể hạ B++ xuống 230v như vậy tác dụng lọc sẽ tốt hơn, ngoài ra bạn mắc thêm 1 tụ (0,5 - 1uf/350v) song song với tụ lọc B++. - Chất âm: Họa My version 2 ngoài các ưu điểm của ver 1 ra còn thêm nhiều ưu điểm: Công suất cao (pra=10w không méo) âm thanh ở 3 giải khá đồng đều, âm cao rất chi tiết, Chất âm mộc mạc, mạnh mẽ, chi tiết nhờ dùng 6H9C làm tầng pre và tầng drive, khả năng chống nhiễu cao. Túm lại toàn bộ rất Hi-end
Để tăng thêm dải cao bạn Hunter thử lắp thêm 1 tụ khoảng 22uf - 33uf từ kathod đèn thúc ra mass (//với trở kathod). Việc mắc thêm tụ là ta chỉ hồi tiếp âm phần 1 chiều, phần tín hiệu không hồi tiếp. Bạn cũng có thể mắc thêm tụ có trị số 220uf - 330uf //trở Rk của đèn công suất. Chúc bạn có "sáo sậu" hay.
- Bác phán quá chuẩn, em thử dùng lại tụ 47uF thì thấy vẫn ổn. Vậy vấn đề chỉ là giảm B++ xuống dưới 250V như bác nói, bác có thể giải thích cho em biết tại sao lại như vậy không? Và cái tụ 0,5 - 1uF mắc song song có tác dụng gì hả bác? - Em đã lắp nốt phần hồi tiếp từ thứ cấp OPT về tầng pre rồi, tuy nhiên em cho hồi về kathod 1/2 đèn sau chứ không phải 1/2 đèn đầu như trong sơ đồ gốc của bác, và em cũng bỏ bớt con tụ 30p song song với trở hồi tiếp 30k (vì lý do lắp ráp thôi), cảm nhận là âm thanh có mượt hơn đôi chút, dải cao nghe kỹ thấy cũng tạm ổn nên em thôi không lắp thêm tụ thoát kathod nữa.

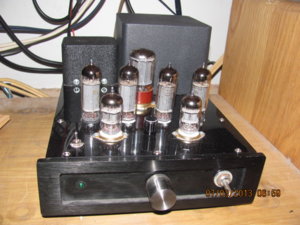

Bác couico làm gọn quá! Bác lấy cái chassis dành cho Pre làm luôn amp 6p14p PSE Cái nắp chụp lớn chắc là 2 trong 1 :mrgreen:
