Nguồn cấp cho các tầng thúc và tầng pre bao giờ cũng có B++ thấp hơn nhiều B+ của đèn công suất (có nhiều lí do, bạn sẽ từ từ tìm hiểu). Bởi vậy để có B++ người ta dùng nhiều cách: nắn bằng mạch nắn riêng, hoặc dùng trở hạ B+, … rồi lọc kĩ bằng tụ , trở ... Trong mạch nguồn B+, B++ (dùng chung nuồn nắn) để cấp cao áp cho các tầng trong ampli, do mạch công suất chạy dòng và áp cao nên có sụt áp do nội trở nguồn có thành phần xoay chiều tín hiệu, thành phần này sẽ theo nguồn quay về các tầng pre và tầng thúc gây nên hồi tiếp dương (gọi là hồi tiếp qua nguồn)(nếu nguồn lọc không kĩ) làm cho máy dao động gây rú, rít … hoặc hiện tượng như bạn đã trải nghiệm. Bởi vậy người ta phải lọc nguồn cấp cho các tầng pre và tầng thúc thật kĩ bằng các mạch lọc C-R-C, C-R-C-R-C hoặc C-L-C …Trong mạch của ta ở trên dùng kiểu lọc thứ nhất C-R-C, để loại bỏ tín hiệu theo nguồn về các tầng đầu, phải chọn C, R, C đủ lớn, nếu R nhỏ quá, hiệu quả lọc sẽ kém và gây nên HT dương, ngoài ra áp chạy cho các tầng trước công suất cũng không được quá lớn làm mạch dễ gây dao động… Việc dùng tụ trị số nhỏ 0,5-1uf để lọc B+ và lọc B++ cũng là để lọc các tần số cao thuộc Audio và các loại nhiễu cao tần khác thâm nhập vào nguồn. Nhằm làm sạch B+ và B++, vì các tụ có trị số uf lớn không đảm nhiệm lọc tốt ở tần số cao…Nếu không lọc tốt nguồn thì như bạn đã trải nghiệm. Thân
Cách hồi tiếp như của bạn (ở nửa đèn sau) là hồi tiếp nông, nếu HT như của bác cungdhv là HT sâu. Khi tất cả các tầng được HT thì toàn mạch sẽ ổn định hơn.

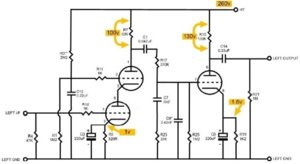

Em dùng đèn nắn nên cao áp lên từ từ không cần phải dùng công tắc nguồn đóng trể . Công tắc trên máy là công tắc selector tín hiệu in . Nút mầu đen giữa các đèn là volumn của biến trở chỉnh âm sắc . Chất âm theo em đánh giá là khá hay .Hiện em đang ghép nó với Nivana 15 toàn giải nghe tiếng khá đẹp,bass tốt . Em có nghe nói đèn lái cho 6P14P này rất hợp với 12AX7 ,cho ra tiếng chi tiết ,hay hơn nữa .Em tò mò muốn ráp thử nhưng chưa có mạch (Mạch đệm 12AX7 không dùng tụ nối tầng,nối trực tiếp)
Bác có thể nói rõ hơn về tác dụng của công tắc "selector tín hiệu in" không ?. Còn cái chiết áp âm sắc bác để như vậy không khéo khi chỉnh bị bỏng, tay giật mạnh do nóng dẫn đến va vào đèn mạnh làm hỏng đèn :mrgreen:
Công tắc selector tín hiệu in để chọn tín hiệu nhiều đường vào thôi mà .Chiếc áp âm sắc đã chỉnh chuẩn rồi nên không phải chỉnh nhiều . Bác chieuthu ráp HoaMy sao rồi
Em đang đọc lí thuyết cả ở tài liệu và cả trên 4r, đọc choẹt cả mắt, không biết bao giờ mới thực hiện dự án cho tương lai đây Khi bắt tay vào dự án (phải cuối năm) em sẽ thông báo để các bác giúp đỡ. Chắc là em đang bước vào con đường hầm không lối thoát :mrgreen:
Con này giá thành ráp rất rẻ kể cả mua đồ về ráp cũng rẻ ,chất âm cho ra khá .Nhà em có 300B,el34 của shop trên vnav ráp nhưng em thấy không hơn nó là bao
Chào bác ="lenamit" 10h30 hôm nay đã nhận được 2 miếng táp do bác gửi (làm bác vất vả quá) vừa tặng đồ lại còn mất tiền cước Đèn 6H9C có gain lớn(70), nhưng khả năng chống nhiễu khá, khi không cho tín hiệu vào, vặn chiết áp hết cỡ loa vẫn im re. Cái Họa My 1 dùng 6H1P hoặc 6H2P khi vặn chiết áp hết cỡ vẫn thấy có tiếng xì nhỏ ở loa (mặc dù đã lắp màn chống nhiễu). Về âm thanh tôi thấy 6H9C nghe đều các dải (hiện tôi đang chạy chế độ 3 cực PP) âm thanh mềm mại uyển chuyển, bass rất mạnh mẽ và tròn trịa, nói chung không chê điểm nào (theo tôi). Nên tạm để nghe thêm ít thời gian nữa, lúc rỗi sẽ chuyển sang chạy 6H1P xem thế nào (cả về âm thanh lẫn hình thức - cái phần vỏ chụp các BA vẫn chưa xong). Một lần nữa cảm ơn bác nhiều.
Vất vả gì đâu bác chơi cho vui thôi , bảo mấy nhỏ nhặt inox vụn bấm lỗ đi gỡi , nó nói ship bằng 1 ly nước mía :mrgreen:
Tình hình em đã ráp lại mạch tầng đầu chạy 12AX7 ,thành công mỹ mãn .So với bóng 6h1p,6h2p em 12AX7 chạy mược mà hơn,chi tiết hơn,có lẽ em sẽ dửng lại ở ver 2 này thôi .
Hôm nay thay thử 6H8C vào - Vì 6H8C có gain thấp hơn 6H9C nên để có âm thanh như nhau thì phải nhích chiết ap vomume lên 1 tí. Về chất âm thì âm thấp nghe mạnh mẽ hơn - nghe như tiếng sấm rền thật đã, các dải khác đồng đều, chi tiết mạnh mẽ, nói chung là 2 loại đèn này xài tốt. Sắp tới phải kiếm cái 6SN7 hoặc 6SL7 cắm vào nghe thử (nhưng giá các đèn này max quá, biết làm sao đây ? :mrgreen: )
Nhất trí với bác, Ecc83 (hay 12AX7) cho âm thanh dày và mượt hơn. Tuy nhiên 6n2p cũng không tồi vì có khả năng chống nhiễu tốt hơn, có lẽ cần chạy rà 1 thời gian sẽ hay hơn
Thường với đèn Nga, tôi thường chạy rà (không cấp cao áp - chỉ cấp áp nung tim) ít nhất là vài ba h trở lên, sau này chạy không thấy vấn đề gì, âm thanh vẫn mượt. Đèn chạy cả năm nay (mỗi ngày chạy khoảng 8h/Sáng-chiều làm việc đều mở nghe, nhiều tối cũng vậy ) đến nay vẫn OK, càng chạy nghe càng hay. Hôm nay mượn được cái máy ảnh còi chụp ảnh Họa My ver 2 nhưng không up lên được vì file lớn quá (2,3m) :mrgreen: Bác nào có cách gì up lên không ?
bác mở ảnh bằng Microsoft ofice picture manager, kích chuột phải chọn edit picture, bên phải hiện ra cái bảng bác chọn dòng dưới cùng compress picture, hiện tiếp ra cái bảng bác chọn dòng web pages rồi ok là xong. sau đó save vào chỗ nào nó rồi ................. :lol:
Cách đon giản nhất bác mở Paint lên (máy tính nào cũng có) resize bằng cách chọn Image >stretch /skew chọn tỹ lệ % kích thước rồi save chọn đinh dạng jpg là up tốt .

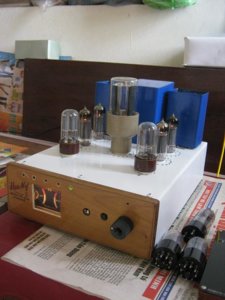

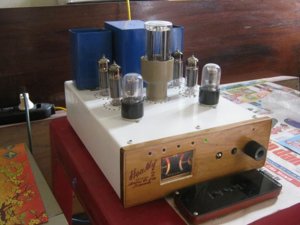

Thêm 1 số hình ảnh của Họa My ver 2 (chụp bằng máy ảnh cỏ) để các bác "chém" cho vui <hình up theo phương pháp của bác "...mit" - cám ơn bác Mit> up schema của Họa My ver 2 (để bác nào thích DIY thì có thể tham khảo) Trong sơ đồ tác giả hạn chế dùng linh kiện, nhất là những linh kiện nằm trên đường tín hiệu - nhằm hạn chế những ảnh hưởng của linh kiện tới chất âm của đèn, đảm bảo độ trung thực của âm thanh. P/s: vỏ hộp các biến áp vẫn chưa xong :mrgreen: Cái :mặt" gia công thủ công nên chưa ưng ý - có lẽ để vậy để mang tính chất DIY :mrgreen:

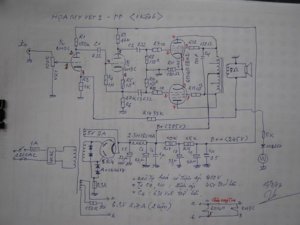

Thêm sơ đồ của Họa My ver 2 để bác nào thích thì ngâm cứu và DIY cho vui P/s: Hình ảnh không vẽ phần điều khiển từ xa. Biến áp nguồn có màn chắn tĩnh điện - trên sơ đồ vẽ sót .
Bác làm Ampli nhìn rất "mộc " mà đẹp chassis đơn giản linh kiện giá rẽ DIYer nghèo dễ thực hành chơi , mạch này được cái không kén loa thay đỗi mô thức làm việc 3 cực (fake triode) siêu tuyến tính (Utraliner) tùy thích . mạch tiền kd nối tầng tụ cho phép sai số lớn dễ tính khi cắm các loại đèn mức thành công cao Cám ơn bác chia sẽ . cái núm vặn nhìn giống bouton núm vặn TV nội địa sharp kênh bật ngày xưa , chắc hôm nào viện trợ bác 1 it núm vặn gin chơi :mrgreen:
Bác phân tích rất đúng, trên sơ đồ, BA có đường ra cho chế độ chạy 5 cực (nếu thích có thể lắp công tắc chuyển mạch để thay đổi chế độ của đèn khi nghe các loại nhạc khác nhau) Cái núm đúng là sử dụng núm của TV sharp (máy ngang) đồ tận dụng bổ rẻ Bác có ý tốt tặng núm, em xin nhận và cám ơn nhiều
-bác cho em hỏi sao lại có tới 4 con diode 4007 vậy bác. -phần UL có con tụ 500pf nối qua lại của trở 150R có tác dụng gì vậy bác. thanh kiu bác nhiều.
