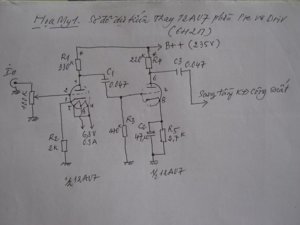

Tôi vẽ 2 tầng (tiền KĐ và tầng driver) dùng 12A U7 để bạn xem có đúng với bạn đã lắp không? Do 12AU7 có dòng Ia lớn hơn 6H2p và Ug1 cũng có U âm hơn của 6H2p. Nên phải điều chỉnh trở tải và thiên áp tự cấp, cụ thể như hình vẽ, các điện trở có dấu *là có thể điều chỉnh. Sau khi kiểm tra các điện trở, chân đèn xem có gì sai sót không ? - Chú ý sợi đốt đèn này có 2 chế độ chạy 12v6/6v3. Khi chạy 6,3 von bạn phải nối chân 4, 5 với nhau, điện áp nung tim 6,3 von đưa vào chân 4(5) và chân 9. - Khi máy chạy bạn nghe âm thanh có gì đặc biệt, chú ý các trở, tụ có gì khả nghi. Sau đó đo điện áp tại các cực đèn xem có gì bất thường (đo so với mass, riêng g1 đo so với Kthod (lúc này đảo chiều que đo) Chúc bạn hoàn thành máy nghe tốt P/s: Không cần lắp phần chỉnh âm sắc, phần hồi tiếp cũng chưa lắp. Khi cân chỉnh tiếng tốt hãy dùng hồi tiếp.
Em thấy 12AU7 khác nhiều so với 6H2P của bác chủ, dòng lớn hơn và gain nhỏ hơn. Nghe ấm áp, mềm và nhạc tính khá. (tai trâu của em cảm nhận thế). 6H2P tiếng căng hơn. Nếu bác thích nghịch, bác có thể hồi tiếp sâu hơn để giảm méo, tuy nhiên sâu quá sẽ khiến tiếng cứng đi. Hoặc muốn nghịch hơn thì ... chạy ẩu như em. Em nghe đại hiệp cuongnm nói 6p14p rẻ và chạy trâu bò lắm, ko chết được dễ dàng, em về mân phát luôn Va 275V, dòng anode Ia=50mA. Khà khà, nghe đã và .... hết méo luôn :lol: :lol: :lol:
Giờ em mới đi làm về. Mạch em làm cũng tương tự như mạch Bác mới vẽ rồi, nhưng giá trị điện trở có khác tí. Tối nay em sẽ làm theo bác hướng dẫn .Em cám ơn Bác. P/s (đo so với mát, riêng g1 đo so với Kthod ''lúc này đảo chiều que đo'') Cái này em chưa hiểu lắm.
Đảo chiều que đo, nghĩa là khi đo áp Anod que dương vào Anod, que âm vào mass, thì khi đo áp lưới 1 bạn phải để que dương vào kathod và que âm vào lưới.
Chào bác chủ Em đã lắp theo mạch bác hướng dẫn rồi, máy hát hay không ù xì nhưng mở cỡ 10h vẫn bị vỡ tiếng bác ạ. Đây là thông số em đo: B+ hơn 300v tí, B++ 225V. Còn các vị trí của đèn như sau: Nửa đèn đầu chân 1=25v, chân 3 hơn 1v tí, lưới và kthod= 1v; nửa đèn sau chân 6=48v, chân 8= 1.4v, lưới và kthod= 0.8v; đèn công suất A=300V, K= 9.5V lưới= 9v. Bác xem giúp em với, em cám ơn.
12au7 chi mà bác chạy áp thấp tè vậy? Theo em, chạy áp thấp vậy âm thanh cảm giác sẽ hẹp hẹp, ko được rộng rãi thoáng mát cho lắm, ko biết các bác nghe thấy thế nào? Bác Tiền Lộc Phát có thể tham khảo các chế độ classA của 12AU7 trong data sheet xem sao. Bác thay trở thoát cathode của 6p14 từ 260ohm thành 200 hoặc 220ohm, nghe xem ra răng. Cho nó chạy tý rồi đo lại xem thông số thế nào. Em thì em đang chạy 3 cực, Ia = 48mA; Vak = 250V, công suất tiêu tán anốt đúng bằng Pa max ....... vặn gần max volume thì mới bắt đầu méo. Cho tý hồi tiếp nữa, hết méo luôn :lol:
Em là newbe mới học đòi các bác lắp họa my SE 6p14p theo mạch của bác chủ topic, em cần các bác chỉ giáo mấy khó khăn của em ạ, mong các bác hết sức giúp đỡ: 1. Tụ nối tầng: em có khoảng 10 tụ CZM-J1(J2) 0,047uF /250V và 05 tụ CZM-J2 0,022uF/630V định lắp nhưng cái thì thiếu dung lượng cái thì thiếu điện áp chịu. Vậy các bác cho em giải pháp với ạ. 2. Biến trở chỉnh Bias: em ko tìm được loại 470K Ohm thay bằng 500K Ohm được không ạ. Và cách làm tối ưu là như thế nào các bác giúp đỡ Em xin chân thành cảm ơn, đây cũng là cái khó chung của newbe chúng em ạ.
- Bác có thể dùng tụ 0.047uF/250V đó, vì áp anode của cả 2 nửa đèn 6H2P trong mạch này chắc ko đến 200VDC, trong khi tụ của bác em đoán là 250VAC, chiến tốt trong giới hạn 280VDC Mà cái tụ CZM-J1 ... gì gì đó em thấy là lạ, bác pót cái hình cho anh em xem mặt em nó với - Biến trở đó là biến trở chỉnh âm sắc, bác có thể dùng biến trở đó để chỉnh tăng hoặc giảm dải trầm. Tuy nhiên, bác mới ráp thì bỏ qua phần đó cái đã, từ tụ nối tầng bác câu trở thoát lưới khoảng 1M xuống mass, rồi cũng từ tụ nối tầng, bác nối với lưới đèn công suất qua con trở 1K-10K tùy thích để đề phòng trường hợp tự kích. Chúc bác thành công
Hai trở có đánh dấu * là bạn có thể điều chỉnh để tăng áp của A đèn đầu: Bạn giảm trở R1 = 175 K, R2=1K, tăng R3=820k, đèn công suất bạn có thể tăng dòng bằng cách giảm trở Rk= 200 om Chúc bạn thành công.
Bạn có thể dùng tụ như bạn Rock đã hướng dẫn, riêng tụ 0,022uf bạn có thể lắp song song 2 cái để tăng dung lượng (C=c1+c2), áp = áp của 1 tụ. Bạn không cần lắp phần chỉnh âm sắc cũng được, càng gọn và dễ chỉnh (như bạn Rock hướng dẫn), riêng phần hồi tiếp thì làm sau cùng khi máy đã hoạt động tốt, âm thanh nghe chuẩn, lúc ấy hãy mắc HT.
Dạ em cảm ơn bác Rock và bác Cung ạ, em làm luôn đây... Nhân tiện em cũng xin trả lời bác Rock là tụ CZM-J1 là của anh Ba Tàu copy của anh Nga loại KBG-M2 hay K gì đó(dùng trong quân sự) em ko nhớ, loại này y chang của Nga em thấy rẻ nên mua, vì ngại vào shop, nghe dân audio đồn là loại này nghe tốt ngang ngửa với K40Y-09 của Nga vì hồi đó 2 anh này chuyển giao công nghệ ạ.Hôm nào rảnh em sẽ pót ảnh của nó ạ, Em cũng có 2 con KBG-M2 của Nga 0,03uF/630V không biết có dùng đc ko ạ?
Vấn đề nữa em gà mờ vì ko có trở hạ áp phần nguồn đúng trị số em dùng 2 con 20K/3W mắc // thay cho 9.8K, và 2X13K mắc // thay cho trở 6,6 K được không ạ?hai bác giúp em ạ
Đoạn đó theo mạch thì dùng 2 cặp tụ và trở để tạo thành 2 mắt lọc. Nếu bác muốn khắt khe theo đúng y chang mạch bác chủ, thì bác phải ghép trở sao cho đúng bằng giá trị 9.8K và 6.6K. Tuy nhiên, theo em, bác có thể làm cách này cho nó đơn giản và hợp lý với người mới ráp: Tổng giá trị điện trở hạ áp xuống B+ là = 9.8K+6.6K = 16.4K. Từ đó bác căn cứ vào tình trạng đống trở mà bác đang có để ghép 2 con trở sao cho tổng của chúng bằng 16.4K, và mắc tụ lọc như sơ đồ. Ví dụ bác có 2 cặp trở 8.2K, vậy bác cứ mắc nối tiếp vào là ổn. Còn nếu ko có thì không nhất thiết phải là 16.4K, bác có trở 16K hoặc 15K thì mắc luôn từ B+ qua trở 15K (16K) hạ áp thành B++ luôn, nếu ko thấy ù xì lắm thì để vậy chơi luôn, nếu thấy chưa ưng ý thì sau này kiếm đc trở phù hợp thì tạo nhiều mắt lọc. Quan trọng là ráp cho nó hát, với lần đầu tiên ráp thì ... ampli nó phát ra tiếng là điều quan trọng nhất :lol: Chúc bác thành công.
Bác thay trở thoát cathode của 6p14 từ 260ohm thành 200 hoặc 220ohm, nghe xem ra răng. Cho nó chạy tý rồi đo lại xem thông số thế nào. Em thì em đang chạy 3 cực, Ia = 48mA; Vak = 250V, công suất tiêu tán anốt đúng bằng Pa max ....... vặn gần max volume thì mới bắt đầu méo. Cho tý hồi tiếp nữa, hết méo luôn :lol:[/quote] Tối qua lọ mọ cả đêm làm theo hướng dẫn của các bác rồi: Chạy 3 cực, Trở thoát cathode của 6p14 em hạ xuống 160 ohm, Vak=250v... vặn volume cỡ 11h là méo tiếng rồi (âm lượng chỉ bằng 1/3 so với cái amly SE TU870R 2W thôi).
Tụ 0,03uf thì hơi nhỏ, nếu mắc //2 cái =0,06uf thì sẽ tốt. Dùng như vậy tốt về công suất (sẽ lớn hơn), tuy nhiên hơi cồng kềnh.
B+ của bác 300VDC, hạ Rk xuống 160ohm, bác kiểm tra kỹ xem công suất tiêu tán anode của 6p14p của bác bao nhiêu W, lớn hơn 12W thì mau tèo bóng Giờ bác check phần pre và driver, phối hợp trở kháng vào và ra, tính toán gain cho phù hợp giữa tầng trước và tầng sau xem thế nào? Cái này ... chắc phải nhờ bác Cung rồi
[/quote] Phần pre và driver em làm theo hướng dẩn của bác Cung rồi. Còn tính toán công suất tiêu tán anode của 6p14p như thế nào, bao nhiêu W (cái nay em chịu bác hướng dẩn em với). Em cám ơn.
Hôm qua ngồi buồn ,lấy 6h1p lắp lại cho tầng đầu của HoạMy,một nửa của 6h1p làm mạch CCS cho một nửa còn lại.Trời ạ em không còn nhận ra con 6h1p đáp tuyến bị mờ nữa,âm thanh trong vắt ,mic dịu dàng đến không ngờ,tiếng bass là sở trường của 6h1p.Kết quả là em 12AX7 miniwatt phải làm dự bị cho em 6h1p.
Bác lấy Vak x Ia = Pa Vak thì đo Va, Vk rồi tính hiệu Vak hoặc chọc que dương vào anode, que âm vào kathode rồi đọc trị số Ia thì bác đo Vk rồi chia cho Rk EM đoán bác đang chạy hơn ... 12W :shock:
Trở nào mà nếu đúng trị số mình cần, đáp ứng về công suất thì đều có thể dùng được. Còn việc nâng cấp hay dùng đồ gấu thì tùy hầu bao và tùy chủ quan duy ý chí của mỗi DIYer Trở rã máy cũng đc, nhưng bác cần đo và kiểm tra kỹ xem nó còn sống hay ko, check công suất nó đáp ứng đc hay ko? trong mạch bác dùng 2 quả 6H2P, trở hạ áp B++ công suất chỉ cần loại 2W là vô tư rồi. Mà kẹt quá thì trở 1W cũng dùng đc, có thể nó hơi nóng tý, chứ nó ko bốc cháy được đâu.
TrongTV cũ có trở nhiệt biến thiên nghịch biến (TV cũ của Ba lan như nép tun) dùng để tăng dòng từ từ, khi trở nóng lên, điện trở nhỏ. Trong tivi nội địa Nhật có trở công suất lớn, loại này dùng tùy theo trị số R và W chịu đựng để mình chọn cho phù hợp, nếu đúng y/c của mạch thì dùng tốt.
