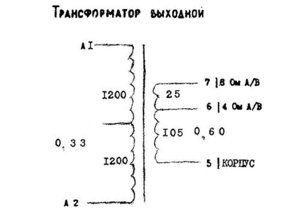

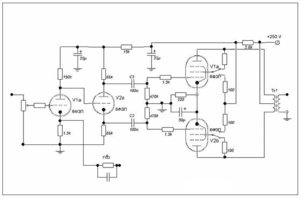

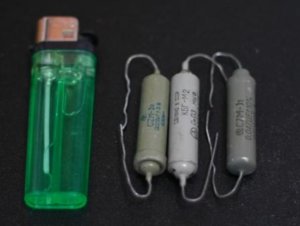

Mạch này là một dạng đơn giản của ampli Nga Priboj , chạy PPP bóng 6p3s_1 (6R3S) hay GU 19 tương tự nếu bác sẵn bóng sẵn chân (cùng chân với GU50) và sẵn 8 cái chụp anode thì lắp chơi cũng được .. nó hao tốn nếu mua cho đủ chân socket , bóng , mũ chụp mạch chạy áp rất thấp B=225 v lắp kiễu fakeTriode nên công suất cho mỗi bên khoãng 10W peak power âm thanh đầy đặn nhung hơi thiếu gain Biến áp nguồn (PSU) phải quấn dòng ra vững , vì áp thấp lại ppp nên chơi luôn 1 A ngõ ra cho oách tiếng mới tròn Biến áp xuất (OPT) cần trở kháng 2k5>3k / 8 omh tham khảo
cái này của thằng tung của phải không anh trước em tìm thử mấy cái OPT của nó cũng khá rẻ,nhưng mà không biết có an toàn không :mrgreen: cái dự án clone amp của anh xong chưa ạ :mrgreen:

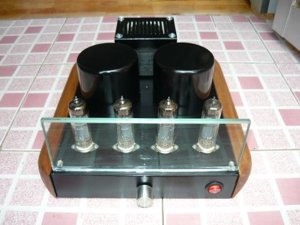

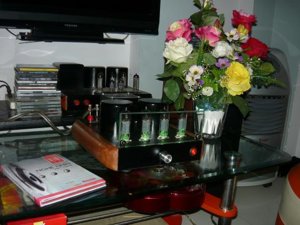

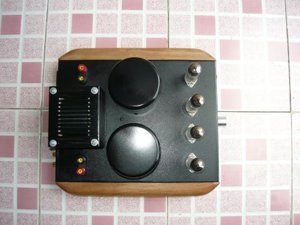

:mrgreen: đúng rồi , tiền nào của đó mà . dự án làm nhiều lắm còn cái này nữa giúp 1 bác member đang chạy rà fix vài hôm gỡi ra Hải phòng tặng bạn , mà toàn giúp bạn bè member giao luu chơi cho vui thôi . không mua bán gi đâu . Minh xem ampli chạy đèn 6f3p pp vừa làm xong .(xin phép bác chủ up vào đây cho vui topix .)
Các bác làm hay lắm. Như trang trước có thông báo với các bác, là hiện nay em đang thực hiện 1 dự án lớn có lẽ cỡ 3 tháng mới xong nên Họa My ver 3...đành phải tạm dừng 1 thời gian, mong các bác thông cảm. Topic này đã và đang nhận được sự ủng hộ của các bác để chúng ta cùng trao đổi thảo luận nhằm giúp nhau (diy) để có nhiều sản phẩm hay. Thân.
Sơ đồ đơn giản, dễ lắp cho những newbi. Nhưng máy không thấy đèn van, chắc là bác nắn bằng diod? Cám ơn bác mit đã chia sẻ.
Muốn nắn van hay diode , hybrid thì tùy thích và tùy vật tư tìm được , fix lại chút đỉnh áp sao cho gần nhất với schematic căn bản là hát hò đơn giản vơi newbi càng dễ làm và dễ hay.Cái được lợi cho Diyer là PSU tự quấn mình điều chỉnh DC nắn ra tùy thích do đó dùng đèn hay Diode nắn cũng được , hiện nay tụ hóa chất lượng trị số thấp vài chục mf volt cao đắt và khó tìm ngược lại tụ tốt vài tram mF thì săn đồng nát rất dễ nhặt . do đó mình chọn phuong án diode cho khỏe nếu tk áp cần cao theo nhu cầu thì lắp thêm stanby hay delay time cho an toàn tuổi thọ đèn . chúc bác vui
Mốp chịu lực loại cứng là loại dùng để chống sốc trong các thùng thiết bị điện máy phải không bác Mit? Nếu làm khuôn bằng giấy và nòng bằng mốp liệu có ổn không ạ?
loại mốp chịu lực nó giống vậy nhưng dc nén chặt rất cứng chịu lực rất tốt mình nhặt từ cái đế chịu lực băng video bành dễ tạo hình nhưng cứng cáp .
Bác dùng mốp chịu lực loại cứng làm , cut làm nòng cũng ngon lành , :mrgreen: khi cắt gọt đo sao nòng lớn hơn bề mặt Fe 1mm ví dụ fe 32mm mình làm 33 mm là OK chiều rộng thì tùy lõi có được .[/quote] Mốp chịu lực loại cứng là loại dùng để chống sốc trong các thùng thiết bị điện máy phải không bác Mit? Nếu làm khuôn bằng giấy và nòng bằng mốp liệu có ổn không ạ?[/quote] loại mốp chịu lực nó giống vậy nhưng dc nén chặt rất cứng chịu lực rất tốt mình nhặt từ cái đế chịu lực băng video bành dễ tạo hình nhưng cứng cáp .[/quote] Không biết bên ngoài nó có bán loại này không nhĩ? Chứ làm lõi bằng gỗ chua quá.

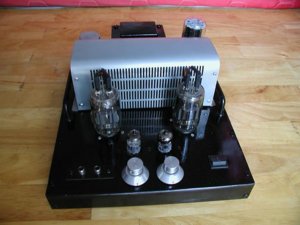

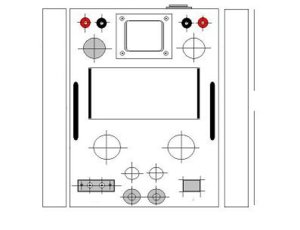

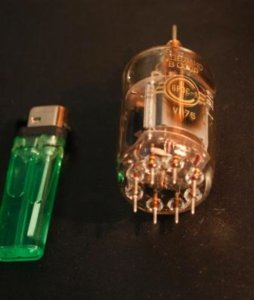

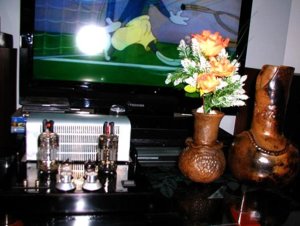

Gỡi bác xem quy trình mấy tấm ảnh làm amp bóng 6p3s_1 lắp ngày xưa cho vui lấy cãm hứng mà gian khổ DIY nha :mrgreen:
Cảm ơn bác mít nhiều. Bác làm đẹp quá, có bản vẽ thiết kế rồi ra sản phẩm... nhà bác có xưởng cơ khí hả bác. Nhìn phê lòi mắt. Em đang có 3 quả 6p3c-1. Mạch priboy thu gọn cần 4 quả nên đang tạm gác. Amp bác làm em thấy có 2 quả à, bác cho em xin sơ đồ nhé, cần chú ý những gì bác chỉ em luôn, em là siêu gà. Hiện đang đu đeo dự án class A bên bán dẫn, mà vẫn nhất định phải làm 1 cái tube mini cho biết. Chúc bác nhiều sức khỏe. :lol:
Hai bóng lắp pp áp cao chút chơi nghe tốt rồi .4 bóng là thừa cho 1 phòng nghe nhạc , toàn làm bằng tay thôi chứ xưỡng gì đâu :mrgreen:
Bác và đây đọc http://vnav.vn/forum/viewtopic.php?f=46&t=76867 và liên hệ với bác the dung xin sơ đồ bác ấy lắp rất thành công

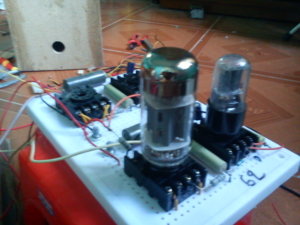

Em góp cùng các bác cho vui dự án 6p3c-e hic hic, gần 1 năm mơi được có 1 kênh. Cảm ơn bác lenamit đã động viên em thực hiện dự án...
- Hi hi, bác thật kiên trì (giống em ). Em làm dự án cũng chậm như rùa bò do ban ngày bận kiếm cơm tối về thì mệt+vợ con quấy rối lại không có không gian riêng dành cho DIY nên có khi cả tuần mới sờ đến đồ nghề được vài tiếng--> chỉ chấm được vài mối hàn--> cả năm mới xong được 1 dự án. - Em góp ý tí nha bác nên kiếm cái chasis ngon tí cho nó bõ công làm ợ, kinh nghiệm xương máu của em đấy, vì khi nâng cấp chỉ chọc cái mỏ hàn tháo cái nọ, thay cái kia trong ruột thui, có động đến cái vỏ đâu. Lúc đầu em ráp tạm lên vỏ linh tinh đến lúc thay vỏ mới mệt muốn chết: mất công gỡ + công ráp lại mệt hơn ráp từ đầu .
Em cũng đồng quan điểm với bác "Suotngayloavoidai" về vỏ máy Ngoài ra bác nên dùng trạm để tiện mod linh kiện Bác cũng nên tháo bỏ hai cục lọc để cảm nhận sự khác biệt Loa AN rất nhẹ đánh bác thử 3 cực trước Chúc bác sớm hoàn thiện dự ớn :mrgreen:

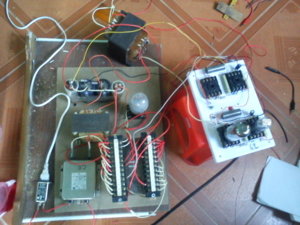

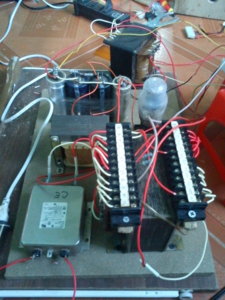

Chào 2 bác MFB và bác Loa đài : Em làm nguồn riêng 1 cục , phần nhựa phíp trắng và OPT em đưa riêng vào 1 cục lên lắp gọn gàng là oki, hiện tại nó bị ù , em chưa biết tại tao nhưng cứ vặn volume là ù còn về zero thì không bị ù nữa.,Tụ nguồn khoảng 220uF dòng khá cao 2A 1 tụ. Choke 20H, em đang quấn cục OPT tiếp theo để lắp vào hoàn chỉnh đồng thời đi lại dây dây ở phần nguồn. Đúng là rất mất thời gian do em ko có thời gian....!^^
@caoan Bác lắp "treo " thế thì Ù là chuyện khó tránh khỏi . đóng volume loa không ù xì là bác làm nguồn làm tốt rồi , chỉ khi mở voulume lớn mới nghe ù xì thì lỗi ở phần lắp ráp : dây mass chung bác thử dùng dây tiết diện lớn mắc theo thứ tự tranfo>tụ lọc > đèn cong suất > đèn driver > volume > input >. dây dẫn input dùng dây blende có bọc giáp , cuối cùng là tiếp mass đóng mass tất cả biến áp , vỏ bọc các thứ volume xuống sường hay dây mass là tốt ngay . loại chân đèn bác đang dùng không lắp vào chassis dc loại này chỉ thấy dùng trong máy công nghiệp làm chân cắm RL . Quan sát hình thấy bác quấn OPT tren lõi RFT , loại lõi này quấn PP rất hay nhung nếu quấn cho SE nó không lắp "air gap" như EI được , vì lưỡi cắt khi lắp lõi kiễu chui giữa , do đó áp dụng lõi này cho OPT SE khi vặn volume quá 12H sẽ bị hiện bão hòa từ âm thanh vỡ giãi trầm tiếng méo .
