hì bác chủ thớt làm em nổi máu tính DIY rùi đó ,mạch của bác rất gọn và ít linh kiện . E dang tìm bóng để ráp một mạch giống bác tại em kém miếng khó chịu mà
Bác chủ thớt có thử mở volume tầm 12-1:30 xem có bể tiếng kg? Nếu kg bể tiếng em xin học hỏi kinh nghiệm ạ vì em quan tâm vụ bể tiếng khi lắp em này lắm ạ! P/s bác chủ thớt chơi luôn 02 tụ nối tầng cho mỗi kênh ạ, có cần thiết kg ai vì tụ 0.47 tiêu chuẩn hơi nhiều money ạ!
Báo cáo bác, trưa nay (11h00) có 2 bạn, 1 là thành viên vnav (rock0em_h_x ) đến thẩm âm Họa My, sau khi setup, bản nhạc cất lên, mọi người lặng thinh không ngờ Họa my lại hót hay đến vậy, nhất là những tiếng bass đầy uy lực, những thanh cao trong vắt chi tiết ... đúng là thật không hổ danh Họa MY. Khi thử mở volume lên 12 - 12h30, rồi 13h, âm thanh càng mạnh, làm tơi bời khói lửa với cặp loa cỡ 50W, ốc nắp sau của 1 thùng loa bắt chưa chặt, làm nó rung lên bần bật, âm thanh vẫn không méo, chạy vô tư. Các nhà thẩm âm chỉ phát biểu: "...không ngờ nó hay và mạnh mẽ đến vây...). (Nếu mà thay = EL84 thì còn hay nữa/ý của chủ Họa MY) Nghe phê luôn p/s Trên sơ đồ cũng như mạch ráp, tụ nối tầng là 0.047uf đấy ạ (tụ có dấu chấm phía trước đấy) tiêu chí ngon-bổ -rẻ mà Chúc mọi người Noel an lành.
Hôm qua em đã cho tex thử file nhạc tần số từ 20hz-20Kz, Họa My đáp ứng đầy đủ các tần số, âm lượng khá đồng đều - Vậy là đạt y/c KT. (mấy dòng xin báo cáo các bác).
Bác Test qua CD có các track 20-20Khz đúng không ? Hồi năm 2002 , mình của mê mệt si mê đĩa này , giờ chỉ dùng máy phát Analog 100% thôi den 17 Khz nghe thấy khó rồi , còn đo vẫn thấy ở cửa ra Bộ phân tần cho thùng loa bác tự đóng bác mua ngoài chợ à ? Mình đang cải tiến các Radiocassette ngày xưa , chuyển chúng sang chạy đèn .Bác đưng ngại việcnthay thế 6H1 và 6H2 , nếu ghép tụ .Nghe 6H1 thấy mềm mại hơn bác ạ
Cám ơn bác, đúng là dùng CD để tex (file tex này dạo trước tải trên mạng - Hình như nhớ mang máng cũng là của 1 thành viên up lên). Cái OXIlo vẫn đang ở dự án treo, biến áp nguồn quấn chưa xong - phải tạm dừng để làm một số dự án khác. Hôm nay tôi cũng thay thử đèn theo như gợi ý của bác, nghe âm thanh nó dày hẳn lên, vẫn chưa chỉnh lại áp g1, nói chung nghe rất đã . Bộ phân tần, thùng loa đều tự đóng, phân tần chế theo mạch của anh Hai, (thùng loa này vẫn chưa ưng, có lế sẽ cho phế thải khi làm dự án thùng mới. Bác cải tiến cho Radio cassete chạy đèn như vậy âm thanh rất hay, tuy nhiên cái Radio cassete ấy phải có kích thước lớn mới cho vào hết, như vậy bác phải chế luôn vỏ mới ? vỏ cũ sợ không chứa nổi ? Có lẽ bác chỉ cải tiến phần âm tần, bởi vì nếu cải tiến cả phần cao, trung tần của Radio thì hơi phức tạp, các cuộn dây tải, mạch của bán dẫn có trở kháng thấp, còn đèn thì có trở kháng cao nên giữ nguyên thì khó đạt chỉ tiêu, ngoài ra phải tìm đèn 6-3 cực hoặc 7 cực cho phần đổi tần, hơi phức tạp, còn nếu chỉ cải tiến phần âm tần thì sẽ khả thi hơn. chúc bác chóng hoàn thành dự án . Thân
Cơ chế khuyếch đại số ( Digital amplification) sẽ làm cho ta tưởng File đó chuẩn , thực ra nó biến dạng đi khá nhiều 6H1 được đón nhận nhièu hơn trong giới Audiophile , khi họ đến với cảm giác nghe thực sự , không để y đến nhiều các ngoại cảnh khác .Bác nên tìm 6H1П-И sau khi đã đón nhận cảm giác thay đổi .Đèn này bác cần rà kỹ nếu là mới tinh Ý bác là theo sơ đồ của sản phẩm thực có sẵn trên thị trường hay sơ đồ giấy rồi làm theo .Nếu theo sơ đồ thực , cuộn cho Treble hay bị Rdc lớn , không tốt .Loa bass của bác là đồ TQ à ? Nếu làm xong , Radiocassette sẽ rất nặng .Loa phải dùng Coxial vì loa treble cassette còi .Nâng độ nhạy của loa cũng là 1 phần việc tôi hay làm để chạy SE tube Tất nhiên bác ạ , phần cao tần cuaqr Radiocassette ổn hơn thời Radiotube nhiều , trong hàng máy phổ thông Các đèn đa cực vừa dao động nội , vừa khuyếch đại ,vừa tách sóng , nên chỉ cần 2 ,3 con là ổn , mấu chốt ở biến áp trung tần không tương thích .Các đèn chần mềm sẽ làm rất tốt việc này, và tốn Heater

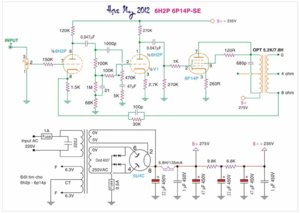

Phụ bác chủ một tay nè! Em đã vẽ sơ đồ lại từ bản vẽ tay của bác chủ cho mấy bác có đu theo dễ nhìn và các bác >U50 nhìn rõ hơn Có những số bác chủ chụp ảnh mờ quá không thấy rõ lắm, nếu sai chỗ nào bác chủ sửa lại cho đúng chứ em trình còi không biết số đó đúng hay sai :roll:

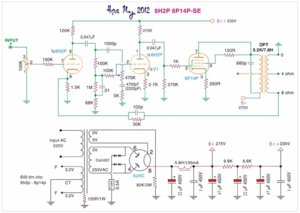

Xin cảm ơn bạn ngocnhung », hình bạn vẽ rất đẹp. Tuy nhiên như trên đã nói vì chụp = DT cỏ nên hình và trị số không rõ thành ra bạn nhầm, nay xin đính chính lại như sau: - Trên hình tôi vẽ thiếu 1 trở nay xin bổ sung: thêm 1 trở 82K/3W nối từ chân 8 ra mass có tác dụng ổn định B+ và bảo vệ đèn nắn . - Ngoài ra đấu mass với vỏ máy qua 1 trở 120 omh /1W ( có tác dụng triệt tiêu nhiễu, chống ù) - Tại chấu thứ 3 của chiết áp âm sắc có 1 tụ đấu qua trở 5K ra mass. Tụ này có trị số 4700pf các bác có thể thay =tụ 2200pf vẫn được. - Chiết áp âm lượng 100K - Khối nguồn vào: đấu nối tiếp ở mạch vào 2 đầu dây của biến áp là cuộn lọc cao tần (lấy ở tivi nội địa Nhật – có thể bỏ qua cuộn này). - P/s Khối nguồn đốt tim cho 2 đèn pre và 2 đèn Pow: 3,15 +3,15 vol (điểm giữa đấu mass Thân
Khối nguồn vẫn có 1 chỗ sai là ở đường đốt tim , phải là 3,2v - ct - 3,2v thay vì 6,3 - ct - 6,3v . Hì ! :lol: Nếu bác chủ thay đèn 6h2 = 6h1 như bác 3 cực nói thì nên hàn // Ra một R cùng trị số . Còn nữa : đầu 0 cuộn opt nối đất nhé , để thế NFB không tác dụng đâu :lol:
Tất nhiên bác ạ , phần cao tần cuaqr Radiocassette ổn hơn thời Radiotube nhiều , trong hàng máy phổ thông Các đèn đa cực vừa dao động nội , vừa khuyếch đại ,vừa tách sóng , nên chỉ cần 2 ,3 con là ổn , mấu chốt ở biến áp trung tần không tương thích .Các đèn chần mềm sẽ làm rất tốt việc này, và tốn Heater[/quote] *Tôi cũng định cải tiến một cái Radio cassete nhưng bí thời gian quá, cái Radio cassete của tôi là loại Nội địa, nên chất lượng khá tốt, 2 cửa băng Autorevets, radio có AM, FM, VHF, UHF tất cả đều làm việc rất tốt. Duy 1 cửa băng dây cu roa hơi chùng nên nghe tiếng hơi méo, mà các cửa tiệm bây giờ không bán loại dây này. Bí quá, bác có cách gì không?, mặt trước có bố trí 1 đồng hồ điện tử (chạy 1 pin tiểu 1,5v) đồng hồ này vừa báo giờ vừa chỉ thị định thời gian làm việc cho cassete (nếu người dùng thích chuyển sang chế độ tắt định trước hoặc không Chúc bác 1 mùa Noel an lành .
Bạn nói đúng đấy . Lưới g1 của 6H2П là -1,5 vol, trong khi đó của 6H1П là -4,5 và dòng Ia của 6H1П lớn gấp 4 lần dòng Ia của 6H2П. Vậy nên nếu dự án lắp từ đầu = 6H1П thì phải chỉnh lại trị số của Ra đèn 6H2П sang Ra 6H1П . Chúc các bạn thành công
Radio cassette ít khi làm lớn về kích thước , nếu cấy tube vào , sẽ chật không gian và ảnh hưởng tới chế độ phần Radio như FM VHF . . . do sức nóng của đèn , trừ khi không gian hộp pin còn dư giả và loa ở dang tháo ra được Nếu bác có con như SONY 710 hay SHARP 370 Twin Cassette cỡ lớn hãy làm Tôi tháng trước mua cả 300 dây courroid các loại , thay cho tiện , dây hơi căng thì dễ ( cho vào máy sấy , nấc nhẹ ), chứ dây chưa ôm vừa bánh đà thì tuyệt vọng toàn phần .Đành lấy số lượng bù lại Nếu bác khôgn dùng nữa , bác để con đó cho tôi nhé .Đây là dụ án dài , không đặt tiến độ do quá nhiều chi tiết phải cải tiến bác ạ Con đó của bác là AIWA CS 350 đúng không ? Cảm ơn bác vì lời chúc
Với đèn khác thì lo chứ 6H2П dòng trong mạch thường 0.5 --1mA và 6H1П 3--5 mA , khi ấy Ra khôgn bao giờ nóng đâu .và sau khi thay , chế độ tuy thay dổi nhưng vẫn rơi vào điểm tuyến tính , bác thử đo mà xem , đây cũng là điểm ưu của Tube .Trước đây tôi hay chjay 2 đèn này , giò chỉ dùng 6H2П cho mạch phono thôi
Cám ơn bạn ngocnhung, vẫn phải đính chính lại sơ đồ bạn vừa vẽ: - Thứ nhất: Tại chiết áp âm lượng (mắc ở đầu vào tín hiệu) là loại chiết áp 4 đầu, ngoài 3 đầu chính để thay đổi âm lượng, có thêm đầu thứ 4 lọc dải tần theo nhà thiết kế, Chính đầu thứ 4 này nối với tụ 0,01uf vối tiếp với trở 20k ra mass. Nếu chỉ có chiết áp 3 đầu thì bỏ qua trở và tụ này . - trị số tụ mà tôi nói ở bài trước là tụ nối với chiết áp âm sắc 470k (bố trí ở tầng KĐ1 sang tầng KĐ2) tụ này có trị số 4700 hoặc 3300 - 2200pf, tùy sở thích của từng người (Tụ này làm suy giảm âm cao khi con chạy chiết áp đi về phía tụ này). - Cuộn thứ cấp đầu 0 nối mas.

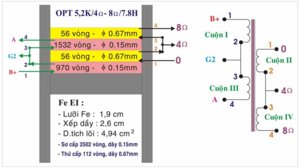

TIếp theo sơ đồ quấn dây OPT, chỉ vẽ lại của bác chủ thôi; nhưng có sửa kí hiệu số trên cuộn dây rồi tô màu khác cho newbie dễ phân biệt. Bác chủ xem lại để chỉnh sửa nhé!
Kính nhờ bác chủ tính giúp cho em số liệu biến áp Xuất âm dùng lõi M6 lá 3cm dày 3cm ( lõi có diện tích là 9cm2) bác cố gắng giúp em nhé, dự án đang mắc chỗ này đây , nếu ngại bác PM cho em nhé
Họa mi của bác Cung phải mod thêm lông thêm lá mới đi thi được ạ! Bác vừa nghe họa mi hót, vừa chế mấy cái chụp biến áp nữa là ổn. Mạch, chất âm, thì em đã được tận tay sờ, tận mắt thấy, tận tai nghe, em bắt đầu ... có cảm tình với họa mi (mặc dù bây giờ, đêm đêm em vẫn ôm 2 con gà trống là G811 SE và EL34PP :lol: )
Bạn lắp theo chế độ SE hay PP? và chạy cho loại đèn gì ? thì mới tính được, lõi thép của bạn có tốt không? OPT nên chọn loại thép tốt, có sơn phủ tốt khi quấn mới cho ta chất âm hay được . Thân
Mình cũng đang định chế cái semi cho mấy cục biến áp nhưng đang bí tôn sắt, nhiều lúc nghĩ cứ để vậy cho nó mộc mạc, đạm chất DIY
Cám ơn bạn, Xin đính chính lại có một vài điểm nhầm lẫn như sau: 1. Kích thước lõi: S=1,9cm x 2,6cm = 4,96cm2 2. Dây sơ cấp Ф15 (vì không có dây 14 nên dùng dây 15, hơn nữa dây 15 chịu dòng lớn hơn, không lo nóng BA) Thân

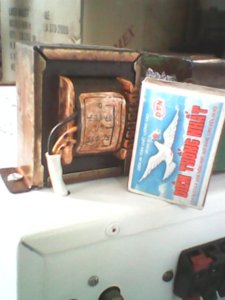

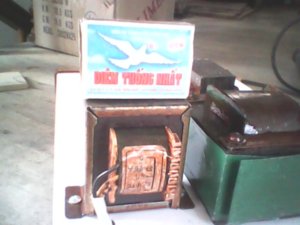

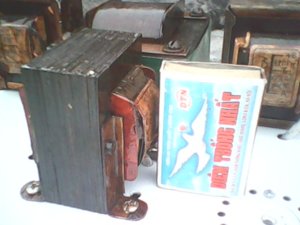

Hôm nay chụp (=DT cỏ ảnh không nét phải mang ra ngoài trời , các bác thông cảm) cái biến áp ra (OPT) để các bác tiện hình dung, một chiều bằng bao diêm, còn chiều kia có nhỉnh hơn tí, vậy mà Họa My vẫn cho ra công suất khá lớn (có lẽ cũng phải cỡ 3,5W trở lên) vì không có máy đo, chỉ tex = cách dùng 1 trở 7,8 om mắc vào đầu ra biến áp loa, mở âm lượng cỡ 16h30 đo điện áp ở 2 đầu trở được 5,5 VAC đỉnh. Tổng trọng lượng Họa My: 6,00kg Một trọng lượng vừa hay có thể xách đi đâu tùy ý . p/s: có thử chụp ruột gan của Họa My nhưng ảnh nhòe, tối không rõ ra hình gì cả (các bác thông cảm)
