có 3 lý do chính gây ra, một là phóng điện trong mạch, hai là tự kích và nhiễu cao tần. bác cần làm thêm: - xem lại mạch xem có đường đi có chạm, gần chạm ? lưu ý vị trí ampli hoạt động là nằm ngang khác lúc khi đo. - tháo tụ nối tầng tầng lái--> nếu còn rẹt rẹt, tầng công suất bị bệnh. ngược lại --> mạch lái bị ốm. - nếu tầng công suất bệnh --> tháo tụ kathode bóng công suất, lưu ý cái công tắc đổi 3-5 cực có thể là nguyên nhân. - nếu tầng lái ốm --> thay tụ nối tầng khác em sẽ tư vấn tiếp sau khi có kết quả trên. PS: mạch này điển hình của bad design vì gain quá cao. bản thân tầng input và driver dư sức làm 1 cái pre cho phono.
Trở anot bác ạ. Muốn chắc ăn bác nên tách phần tầng đầu và phần công suất riêng ra để xác định xem phần nào gây ra đã .
Bạn đổi đầu dây của 2 loa cho nhau, có phải là dùng "dây của loa trái đấu vào đường ra loa phải của âm li và ngược lại dùng dây loa phải đấu vào đường ra trái của âm li thì tiêng sột soạt mới chuyển từ trái sang phải chứ ? Việc mô tả của bạn không rõ ràng nên khó tư vấn chính xác.
Các bác bắt bệnh phức tạp quá! Theo em thì tháo chân đèn CS ở bên bị rột rẹt ra thay chân khác là hết
Em sẽ thử hết các cách mà các bác mách xem sao, hy vọng là không đến nỗi phải tháo tung mọi thứ ra. Nhân tiện xin trao đổi với bác Minh Thu: Đúng là em cũng nhận thấy mạch này gain quá cao, em thiết kế cơ bản dựa trên mạch Họa My 1 của bác chủ (có điều chỉnh 1 chút chế độ làm việc của đèn), chiết áp vặn đến khoảng 9h là đã kêu ầm lên rồi, tuy nhiên chất âm thì cũng ok (có thể vì chưa nghe thử thiết kế khác). Bác cho em hỏi nếu thiết kế lại nửa sau đèn ECC83 theo mạch cathode flower (tín hiệu lấy ra từ cathode thay vì anode như hiện tại và đưa hồi tiếp về nửa đèn đầu) thì mức độ cải thiện sẽ ra sao?
- Đề nghị bác Hunter » mô tả lại hiện tương sột soạt thật chính xác để dễ bắt bệnh. - Bác tháo dây loa tại kênh bị sột soat, thay vào đó 1 trở công suất 8 0m/5w, vào buổi tối bác lật Amp lên làm sao có thể quan sát được phía dưới các đế đèn, tụ, trở ...sau đó bật máý, tắt hết đèn sáng, quan sát xem có bị phóng điện chỗ nào trong máy không? (khi tắt điện sáng, nếu chân đèn phóng điện rất dễ phát hiện trong đêm tối). - Ngoài ra với cách thay trở vào vị trí loa sột soat, bác dùng đồng hồ đo điện áp tại các chân đèn mà không sợ hỏng loa, bác sẽ dễ dàng tìm ra vị trí "Pan" bằng cách này.
Simple is the best. Nếu là em, em dùng 1 tầng khuếch đại 12au7/ E80CC chặp đôi hai triode lái cho bóng công suất, non feedback. Với đầu vào 1V, Volume vặn gần max thì ampli đạt công suất tối đa là vừa. Nếu dùng hồi tiếp, bóng lái chọn sẽ là 12AT7.
Em ko biết nguyên nhân bênh thế nào lên ko tư vấn cho bác , nhưng em thấy mạch chạy EL84 chỉ cần 1/2 bóng đảy vừa đơn giản và hiệu quả.

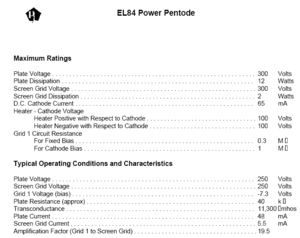

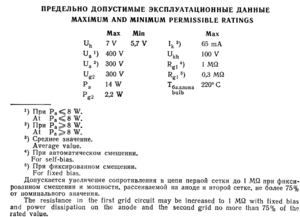

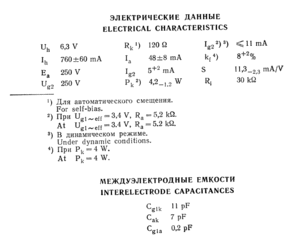

Bác Minh Thu cho em hỏi ngơ mấy câu được ko ạ? - Bóng 6p14p/EL84 thì cần gain bao nhiêu Volt ạ? - Cách xác định (hoặc tính ra) gain cần thiết để đẩy/dòng lái để đẩy cho bóng công suất trong data sheet của bóng, em ví dụ luôn là bóng 6p14p/EL84 (em có gửi kèm phía dưới) Cám ơn bác!
Bác lười xem lý thuyết quá. Ngày xưa Thầy đọc bài cho em và các bạn chung lớp chép thời học ĐH. Sau này em biết làm như thế là Thầy hại em. Câu trả lời cho bác là tùy vào từng loại bóng có chịu được dòng lưới khiển hay không, tùy vào operation point, hồi tiếp ít hay nhiều và tùy vào khả năng chịu đựng của OPT. Google search, pls.
Em cũng đã lắp điện trở thay cho loa rồi (tuy chưa tắt đèn vì làm vào ban ngày ), kết quả là đóng điện sau khoảng 15s (khi cao áp đã lên đủ) thì có tiếng xì xèo, lách tách nho nhỏ không biết phát ra từ đâu, em hãi quá phải ngắt điện ngay nên chưa kịp đo đạc gì cả, có lẽ trước mắt em sẽ thử tắt đèn để ngắm em nó như bác cungdhv đã mách, sau đó thay đế đèn công suất bên trái (là bên bị lỗi) xem sao, vì sau khi đã tháo bóng tiền KĐ và ngắt hồi tiếp thì vẫn có tiếng sột soạt ở loa trái như đã mô tả nên chắc chắn nó ở tầng CS bên trái các bác ạ. Về thiết kế mạch: Nói chung khi DIY thì ta phải phụ thuộc rất nhiều thứ, trong đó quan trọng là những thứ ta đã có sẵn. Em lắp theo mạch này chủ yếu đang có 1 ít ECC83, loại này ăn dòng thấp nên phù hợp với cục choke còi em cũng đang có sẵn, lý do là vậy. Ý em muốn hỏi các bác về việc cải thiện trên cơ sở những linh kiện hiện có, còn để thiết kế tối ưu thì đúng là có nhiều phương án khác hơn.
Dựa trên những thứ sẵn có, bác search mạch RH EL84 và chỉnh lại chút ở phần pre cho phù hợp với ECC83. Mấu chốt của mạch này ở chỗ đèn CS phải hoạt động ở chế độ 5 cực, trở hồi tiếp 100k-200K từ anode đèn CS về anode đèn đầu. Mạch RH84 dựa trên nguyên lý của mạch Schade từ những năm 30 nhưng gần đây lại được dân DIY đèn khai thác trở lại, trở thành một thứ mốt. Mạch Schade dùng bóng 5 cực ở tầng đầu. Dùng bóng 3 cực gain thật lớn hay bóng 3 cực mắc cascode cũng được coi là tương đương để áp dụng nguyên lý Schade feedback

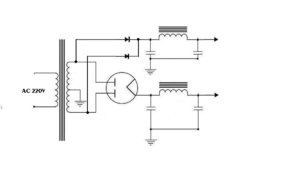

Vâng, cám ơn bác. Vậy em sẽ ngâm cứu từ từ ạ. Em lười cũng vì một phần là em xxx tiếng anh quá, đọc lõm bõm càng mù tịt. Hix Các bác cho em hỏi tiếp ạ: Em ngồi băn khoăn là ko biết đối với 1 nguồn cao áp, thì vừa nắn đèn, vừa nắn diot, để cho ra 2 đường cao áp riêng nó có thực hiện được hay ko ạ? Ý tưởng nắn này em vẽ ra như hình dưới đây:
Nếu mà nắn cả diot và đèn nắn trên 1 cuộn cao áp thực hiện được thì tốt quá, ví dụ như đèn nắn của em ko đủ dòng chạy cả mạch, em chỉ nắn đèn cho tầng pre và driver thôi, còn tầng công suất em nắn bằng diot cho nó khỏe
Được nhung bác chú ý mấy việc sau : Dòng PSU đủ (dỉ nhiên) Khi nắn Diode áp DC kết quả được sẽ cao hơn ~1.4 Diode đáp ứng nhanh do đó bác cần phài có công tắc hay mạch delay (stand by) nếu dùng áp DC cao như vậy tuổi thọ đèn bền hơn . Chờ vài hôm mới gỡi tap bác nhờ làm được vì thứ bãy cn xưỡng nghĩ , chúc bác vui thân
Mấy bóng el84 xịn mắc quá các bác ui . Mấy hôm trước em mod lại mạch chạy bóng 6aq5 thấy phê quá trời luôn,tiền bóng chắc khoảng 300K/ cặp so với 6ba5 xịn rẻ hơn gấp mấy lần nhưng chất âm không thua.Bác này ráp thử bóng này đi , em nghĩ em nó sẽ không làm mấy bác thất vọng đâu .
bác mít nói chuẩn rồi em chỉ nói thêm về mặt kinh tế là làm thế kém kinh tế bác ơi, tiền tụ và trở đắt hơn bác lắp thêm 1 bóng nắn nữa dòng sẽ cao hơn bóng 5u3c chỉ khoảng 100k thôi, bác mua 2-3 tụ ngon cũng đắt hơn rồi... mà ko hiend..^^
Dạ, em chỉ ngồi nghĩ và nảy chợt nghĩ đến việc nắn cả diot và đèn nắn trên cùng 1 cuộn cao áp có thực hiện đc hay ko thôi mà bác! Và trường hợp dùng nó là bóng nắn ko đủ dòng cấp toàn mạch, chỉ nắn cấp cho pre + driver hoặc trường hợp mạch công suất áp B+ thấp dưới 200VDC, sau mấy con trở hạ thành B++ còn lại khoảng 160-180 VDC , khi thiết kế mạch pre + driver sẽ ít lựa chọn hơn. Tức là bác hiểu ý em thế này: Trường hợp nắn cả diot và đèn nắn trên cùng 1 cuộn cao áp là thực hiện được. :lol:
ý tưởng không được tốt lắm. Bản thân em lấy điểm B+ cho qua 1 cây đèn nắn hoặc đèn 5 cực để làm ổn áp cho tầng đầu. Bác có thể search một vài mạch như thế. Lúc này tầng công suất cho âm thanh nhanh, mạnh có lẽ do diode nắn, tầng đầu êm dịu, nhạc tính do có " yếu tố đèn " .
