Em quấn fe double C trắng lõi fe 42x16 chặp đôi , dự tính quấn 3.5K -7.4 ohm . Pri : 2550 vòng . Sec : 120 vòng . Không đo dược (đồng hồ đơ rồi ) .Thay vào thì thấy tiếng bass mạnh thôi rồi . Để em về làm tí hình cho bác xem chơi .
cụ này tính hay quá ta.DIY opt SE để điểm CT sau này chuyển xang PP mà cái cục sắt để ag-0.06mm đổ keo sấy khô :lol:
Fe lưỡi 25mm x 5cm, quấn 2.500 vòng và vô Fe kiểu SE - có airgap, sẽ khó có thể đạt đc 25.5H Cháu nghĩ là bác đang để nấc thang của đồng hồ UT-602 ở mức đo 200H Bác chuyển xuống đo ở mức 20H, số Henry chưa chắc đã đạt 10H :cry: Mà OPT SE quấn có CT, thì cũng đâu có thể chuyển thành PP được các bác nhỉ? Vì em quấn OPT PP, thấy 2 cuộn sơ cấp nó xen kẽ nhau và... ngược chiều nhau mà

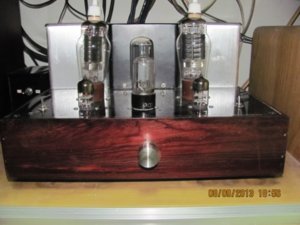

Đánh giá chất âm của 2e22 . Vì hiện đang thử nghiệm các bóng tầng đầu nên tạm thời có một số nhận xét theo các bóng mở sau : Bóng tầng đầu : 6c4p : Bass mạnh ,gọn tuy nhiên tiếng hơi tối . 6c3p : Tiếng đều giải hơn tuy nhiên tiếng treble hơi xé ,nghe guitar rất nảy nhưng nghe khoảng nhạc vàng thì hơi khô . Cặp 12AT7 - 6BL7 đá chung : Bass mềm,treble tơi mic hơi chìm - dễ nghe . Cặp 12AU7 - 6BL7 đá chung : Bass cũng tốt ,mic ngọt ,treble thua 12AT7 một tí nhìn chung nghe ngọt ngào nhất. So sánh với 300B shungquang : dải cao nghe 300B nghe nảy hơn , mic 2e22 có vẻ ngọt hơn, bass 2e22 gọn gàng ,sâu hơn 300B . Nói chung mỗi chú một kiểu . Hiện tại đang thử nghiệm một số bóng mở khác để tìm phương án tối ưu .
FD422 lắp nhìu rùi , SRPP 6H9C đẫy ,nắn diode hát quán cafe cóc 3 năm vẫn còn hát rất đơn giản DHTcho chất âm toàn giải khá hay trong tầm giá ,lắp khéo có ampli chơi kéo màn nghe chưa chắc bóng đắt tiền hơn nhé .
Nhất trí với anh Rock, bác cungdhv nên chuyển về thang 20H đo thử xem sao, thang 200H sai số không nhỏ :!:
fe của bác ý = tango rồi. :mrgreen: e dùng fe xám loại cũng khá ngon quấn opt cho 211 cỡ 3200 vòng .lưỡi 38x65 mà tít mù cũng lên vỏn vẹn 35H. buồn 5s. :cry:

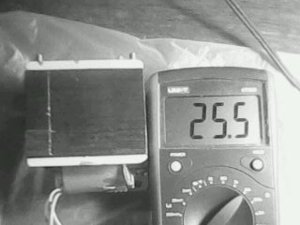

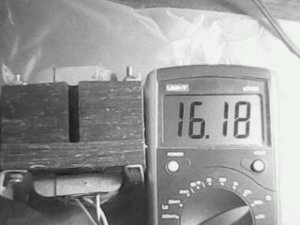

Fe của em là "USA" xám đẹp (Một lần nữa cám ơn bác "Tuantranphu" và bác "lenamit" đã không quản khó nhọc, tg và $ sưu tầm và tặng đồ cho em làm dự án FD422). - Và đây là để ở thang đo 20H xem sao (số liệu trong ảnh, khe hở vẫn còn nhiều do ép chưa chặt) @ "rock0em_h_x" nhớ về bế quan luyện công lí thuyết "6 tháng thành công lực" nữa đi nhé :mrgreen: @ "yuzenvn" : vậy Fe của bác cũng là loại tốt đấy chứ. Chúc mừng bác với dự án 211. * Em cần 4 cái nắp chụp cho cặp OPT lõi 25 - bác nào có dư để lại (cho, tăng, đổi ...em đều chấp nhận - xin cám ơn) - Cám ơn các bác đã đọc Topic này.
chúc mừng bác cungdhv đã cuốn đến OPT, em vẫn loay hoay với cái cục nguồn chưa xong bác ạ, có gì bác pót lên tiếp nhé...mà bác có điện trở 470R-10W chưa ạ
Nói chung cuốn nguồn với cuốn OPT thì t/g cũng ngang nhau thôi/cục nguồn của mình thì tận dung cái cục nguồn dự án cũ thôi, tiến độ vẫn chậm lắm (cứ từ từ thôi). Hiện tại vẫn chưa có trở 470R/10w (hôm trước Rock tặng cho 4 cái loại 1K/5w - để mắc //=500R - Trước mắt tạm dùng như vậy; Khi nào có sẽ thay - Tuy nhiên khởi đầu có đúng trị số vẫn hay hơn/mình đỡ cân chỉnh. (quy trình: Nguồn, OPT, choke, chasis, ráp - mà caí khâu chasis cũng khoai lắm :mrgreen: ) Thân
FE của cụ mỹ nhật lộn xộn với nhau :lol: . nhờ cụ giải thích thêm về opt SE khi dùng cho mạch PP. bác nói ok vậy thật sự có ổn không khi là 2 thiết kế và ứng dụng khác nhau. opt SE vì có DC nên cần có AG giữa E và I còn PP thì xen kẽ EI. chưa kể tổn hao tần số thấp khi dùng OPT SE cho PP vì mất Henry khá nhiều.
- Fe lộn xộn là do em phải chia 2 cục Fe mỹ (có sẵn 25 x 30 hơi bé) nên phải ghép thêm cũng Fe mỹ 25x20. Tuy nhiên 2 Fe này có độ từ thẩm ngang nhau (đã kiểm tra) và có chiều dày bằng nhau (0,35mm). Chia và ghép Fe hai OPT như nhau để có kết quả H như nhau (2 loại Fe này có 1 lạoi cũ của em là nó fay thêm một rãnh bán nguyệt trên đầu nên nhìn nó thế - thành ra khi ghép lẫn nó không được đẹp, nhưng vẫn phải ghép lẫn để 2 OPT có kết quả như nhau. - Việc tẩm keo là loại có thể tan trong xăng, khi cần chuyển sang PP mình chỉ việc ghép lại xen kẽ không có EG (không đổ keo cứng như một số bác khác thường làm - đến khi cần tháo thì "bó tay.cơm" luôn. - Khi chạy SE ta có opt: 4,5-5K/4/8om chẳng hạn, khi chạy PP có 2,2-2,5K không được sao ? Thân P/s nếu bác nào có Fe 25 ủng hộ em để ghép cho khỏi lộn xộn (xin cám ơn).
- Fe lộn xộn là do em phải chia 2 cục Fe mỹ (có sẵn 25 x 30 hơi bé) nên phải ghép thêm cũng Fe mỹ 25x20. Tuy nhiên 2 Fe này có độ từ thẩm ngang nhau (đã kiểm tra) và có chiều dày bằng nhau (0,35mm). Chia và ghép Fe hai OPT như nhau để có kết quả H như nhau (2 loại Fe này có 1 lạoi cũ của em là nó fay thêm một rãnh bán nguyệt trên đầu nên nhìn nó thế - thành ra khi ghép lẫn nó không được đẹp, nhưng vẫn phải ghép lẫn để 2 OPT có kết quả như nhau. - Việc tẩm keo là loại có thể tan trong xăng, khi cần chuyển sang PP mình chỉ việc ghép lại xen kẽ không có EG (không đổ keo cứng như một số bác khác thường làm - đến khi cần tháo thì "bó tay.cơm" luôn. - Khi chạy SE ta có opt: 4,5-5K/4/8om chẳng hạn, khi chạy PP có 2,2-2,5K không được sao ? Thân P/s nếu bác nào có Fe 25 ủng hộ em để ghép cho khỏi lộn xộn (xin cám ơn).[/quote] e cứ ngỡ bác dùng luôn opt SE cho mạch pp mà kg cần thay đổi cấu trúc xếp fe. :mrgreen:
em mua đc mấy cái trở sứ của trung quốc rồi nhưng bạn em nó bảo Tàu ghi 10W chắc chỉ được 4-5W thôi, em đang lăn tăn mấy con Vishay Draloric 470R/7W có được không hả bác, nếu dùng Vishay 7W đc em đặt mua tặng bác nhé. À mà tụ nguồn ko tìm đc 910uF/400V giải pháp thế nào hả bác? ghép //470uF có ổn không ạ?
Tụ nguồn (910uF/400V) dùng cho bán dẫn hay sao mà "khủng vậy" ? - Tụ lọc "Đầu" dùng 22-33uf/550v (nếu không có tụ von cao có thể mắc nối tiếp 2 cái 47uf/300-470v (mỗi tụ mắc // 1 con trở 150k/1-2w. Tụ lọc thứ 2 từ 47-100uf/ thôi chứ .
[/b]quote="sonkho1"] em mua đc mấy cái trở sứ của trung quốc rồi nhưng bạn em nó bảo Tàu ghi 10W chắc chỉ được 4-5W thôi, em đang lăn tăn mấy con Vishay Draloric 470R/7W có được không hả bác, nếu dùng Vishay 7W đc em đặt mua tặng bác nhé. À mà tụ nguồn ko tìm đc 910uF/400V giải pháp thế nào hả bác? ghép //470uF có ổn không ạ?[/quote] bác chơi cái tụ 910uF/400V này vào đầu thì diode nắn lọc cỡ 300v cắm điện cái..ỰC... còn bốc khói nữa huốn chi là đèn nắn.
Tụ nguồn (910uF/400V) dùng cho bán dẫn hay sao mà "khủng vậy" ? - Tụ lọc "Đầu" dùng 22-33uf/550v (nếu không có tụ von cao có thể mắc nối tiếp 2 cái 47uf/300-470v (mỗi tụ mắc // 1 con trở 150k/1-2w. Tụ lọc thứ 2 từ 47-100uf/ thôi chứ .[/quote] Em tẩu thật rồi, theo cái sema TQ kia mà ko nghĩ ra mình chỉ nắn đèn, vậy lọc c-l-c bác nhỉ, hay bác cho em cái sơ đồ đi cho tiện chuẩn bị LK, có chơi thêm tụ dầu nữa ko bác 2-4uF chẳng hạn?
Cho em spam tí. Bác nào có 2e22 có thể nhượng lại hoặc biết chỗ nào bán chỉ giùm em với. Em cám ơn ah.
