Hi ! - Theo em, Ua là áp giữa Anode so với Kthod. - Công suất tiêu tán: Pa được nhà sản xuất tính toán giữa trên dòng Ia, điện áp Ua, điện áp Ug2, ( lực gia tốc của các điện tử e bay về Anode), môi trường tản nhiệt .v.v... Từ đó người ta thiết kế "diện tích" của Anode (plate). Diện tích Anode càng lớn thì công suất tiêu tán cũng tăng lên. Túm lại là Pa tỉ lệ thuận với các yếu tố trên.

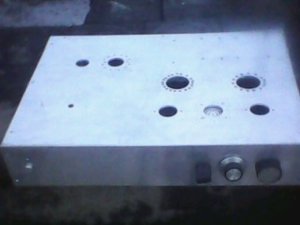

Sau một thời gian, cuối cùng thì shassis FD422 cũng hom hom "gần xong", các núm đồng nát không đồng bộ - tạm gắn để xem thử. (mặt nhôm chưa sơn). Cám ơn bạn <hoangquyetkd > đã tài trợ nhôm. Up lên để các bác ngắm chơi P/s: 2 bên hông chưa có gỗ để ốp (dự kiến ốp gỗ) cho có "Mộc" !
Mời bác cứ tự nhiên, bác làm đến đâu rồi ? em cũng thích mọi người cùng làm cho vui, tính em là vậy. Em được may mắn tiếp cận đèn này, cũng muốn thử nghiệm xem chất âm của nó và tin rằng chất âm của nó sẽ làm em toại nguyện . @ sơnkho1- không hiểu tiến trình công việc dự án của em đến đâu rồi ? Cố gắng up hình lên cho ae chiêm ngưỡng tí ?
em dạo này 20/11 bận quá bác ạ, còn chẳng có thời gian gửi quà cho bác nữa, em mới quấn xong nguồn, đang tính dỡ lõi để quấn OPT mà bác cho số vòng cỡ dây sơ đồ S-P bao nhiêu cuộn em chưa biết ạ.
TKS bác! e chỉ mới mua được bóng 6p14p ev, còn chưa có một cái gì hết, đầu óc còn rỗng tuếch---> phải đọc lại các trang trước cái đã. hehe... :roll:
He he, chúc mừng ngày Nhà giáo VN :lol: Em cho biết thông số lõi OPT (S= x *y ) để tính nhé. @bác <kingh> Vậy bác cố gắng đọc, tìm hiểu ở chuyên mục "Lí thuyết điện tử" rồi sau n/c ráp 6P14p-SE cũng đơn giản hoặc ráp PP để có công suất lớn hơn, phục vụ cho nghe nhạc ở phòng rộng hơn (nếu loa có độ nhạy thấp). Chúc bác chóng đạt hiệu quả.
Em cho biết thông số lõi OPT (S= x *y ) để tính nhé. Em có 02 cục FE nguồn Nhật bãi: S=28X45 bác ạ, còn có một cục 26X80 em định chia đôi thành 26X40 nhưng chắc ko đủ S bác nhỉ? Nhân tiện em hỏi bác về choke em quấn dây 0,35- 2000 vòng trên lõi 26X35 thì đc khoảng bao nhiêu H, có đủ dòng 0,3A không ạ, với lại đồng hồ đo L em chưa có thì nên mua UNi-T603 hay UNi-T58D ạ?
Em cũng đang mod lại FD422/2E22 ở avatar của em, các bác cho em hỏi trong này cho tiện nhé: em đã ráp xong phần mạch như hình, ở ca tốt 2E22 em chưa lắp tụ 100uF, mới chỉ có trở 250R, đường NFB cũng không lắp. Tất cả các điểm điện áp đã gần đúng như mạch. Amp đã hát rồi, trên loa test nên hay dở không tính. OPT của em có đường CFB, tối qua em hàn thử theo thứ tự: ca tốt 2E22 --> CFB --> trở thoát 250R --> mass. Nghe thử --> ổn. Vấn đề là: Sau đó em hàn tụ thoát, do không có 100uF nên em tương luôn 330uF vào (song song với trở 250R), bật công tắc, amp nó rú lên :shock: , bỏ tụ ra lại bình thường. Vậy là tại sao ạ? có phải do trị số tụ lớn quá không? Bác nào biết chỉ giúp em với.
@ Sonkho1: Em đã tập kết coi như gần đủ chút linh kiện nho nhỏ để biếu bác nuôi chim 6P14P, sáng mắt kèm nhèm nên quên địa chỉ và sdt của bác ở nhà, chiều sẽ ra TTC. Mấy tụ 2mF bác cần thì chưa có vì chưa kịp đi bới rác, khi có em sẽ biếu bác sau. Nhân tiện, có bác nào thừa 6p14p k dùng thì cho em xin 02 quả. Nếu bác nào thừa...EL84 thì càng tốt :mrgreen: Cuộc đời em chưa nghe EL84 hót bao giờ, mới chỉ dám mon men tới 6p1p Mao Xỉn thôi. Lót diép hóng các bác chơi chim
Mit nhỏ cần đảo đầu B+ & P bên sơ cấp OPT (nếu không có lắp NFB) . cách khác đỗi vị trí đầu dây bên "CFB" cũng được :mrgreen: hiện tượng hú rít dao động nói trên là do bị hồi tiếp dương (pfb) . anh đoán :mrgreen: em dùng OPT bác Túy Dakao ?
Có lẽ nhiều bác đã từng đặt bác Tuý quấn opt rồi nhỉ và vụ "rú rít" do nối ngược dây kia có lẽ là đặc sản của opt made by bác Tuý. Riêng em nhận thấy bác Tuý quấn opt khá ngon chỉ có điều hơi đắt (quấn nguồn thì rẻ ). Em đang dùng cặp opt se el84 của bác ấy nghe rất hay ạ! Thân chào!
máy bị hút rít là do bị hồi tiếp dương như bác Mit nói, có thể do đấu hồi tiếp âm NFB bị lộn chiều, hoặc mạch bị tự kích tần sốcao. em nghĩ ko phải do opt made by someone
Đúng vậy ! OPT nào cũng gây hú rít khi lắp sai ,OPT bác Túy sx cho FD422 thường có vài đường nfb riêng . lắp sai vị trí bị dao động tần số thấp tai còn nghe được hú rít , dao động tần số cao quá tầm nghe tai người 20.000hz , làm thiệt hai công xuất nghe dỡ ẹt và gây hư loa .
Em cũng ... đoán. 1 là bác đấu ngược cuộn cathode feedback, hai là do dao động tự kích mà khi bác lắp tụ thoát vào gain toàn mạch tăng lên. Còn em nghĩ nếu sai pha ở ngõ ra thì cho dù bác có hay không lắp tụ thoát vẫn hú rít như thường
trường hợp OPT có thêm cuôn CFB thì khác đấy bác , tỷ lệ thi công cho cuộn CFB này gần ~10% so với Pri. lúc gắn thêm tụ vào ngoài yếu tố tăng gain như bác nói gắn tụ vào có làm tần số osc thấp xuống lúc ấy tai người mới nghe dc hú rít !bác làm inverter nhiều chắc cũng đoán ra tại sao rồi . muốn biết đấu sai đúng mà Hz cao tai người không nghe được , trong tay lại không có ociloscop bác đấu 1 bóng đèn nhỏ 6v vào ngõ loa lúc ấy bóng đèn sẽ sáng dù không có tín hiệu hát hò . trường hợp đấu cfb mà không biết đúng sai sẽ làm hỏng loa . hiện tượng mà dân trong nghề gọi đùa là "loa hút thuốc lào " :lol:
Cảm ơn các bác, trước khi hàn đường CFB vào em đã đọc... hướng dẫn sử dụng ghi trên vỏ OPT rồi :mrgreen: . Hàn xong nó hát hò nghiêm chỉnh, chỉ chưa có tụ thoát thôi. Vấn đề chỉ phát sinh khi có tụ thoát hàn vào. Tối về em sẽ đảo đầu để thử xem sao rồi báo cáo lại. @anh Mít: OPT em mua lại, người bán nói là của bác Túy thì phải, cũng lâu lắm rồi. Đảo đầu CFB dễ hơn vì đầu B+ dính núm
Anh quấn opt , psu ,Choke ,chasis , nắp chụp , xong phần thô linh kiện tập kết đủ cho dự án tết SE 2E22 +12SL7 , chưa lắp được vì bận việc cuối năm cày cho xong ...nợ lắp cũng dễ ẹt vì trước đây anh có làm giúp món FD422 cho đám bạn zà nhà nghèo thích DHT vài cái rồi ,
2e22 lại sôi nổi lên rồi . Thú thật với các bác từ ngày có em 2e22 em phụ tình em 300B không ngó ngàng gì đến nữa . Đang thu gom bóng tiếp tục làm PP . Có điều lạ là bóng trên ebay mắc hơn ở VN mình .
Opt nào cũng vậy, opt bác Tuý quấn khá tốt nhưng bác ấy thỉnh thoảng để dây ra hơi khó phân biệt dẫn đến đấu nhầm Thân chào! P/s Bác Tuý quấn nguồn và opt cũng khá đẹp nữa
Giờ em mới để ý trên cái mạch của em post bên trên, cho em hỏi nốt: ở ngõ ra loa có con trở 10R nối tiếp tụ 0.22, để làm gì vậy ạ?
Chống dao động tự kích ,mạch này có tên là "Zobel" nên lắp , em có nối Pre hay các tb ngoại vi khác khỏi lo hỏng loa vì OCS tần số cao . :mrgreen: có hẫng dây loa nó cũng BV dc cục OPT
