Phương pháp nối tiếp sợi nung tim đèn (ff) thường được ứng dụng trong TV đèn , radio đèn (tourcorant) , loại xách tay (portable)nhằm tránh cái biến áp nguồn cho gọn . cách nối tiếp này cần dòng sợi nung phải bằng nhau , cá biệt có bóng song song thêm R cho đủ dòng nối tiếp . và thường không ứng dụng cho các thiết bị audio có cho phép tiếp xúc vỏ máy , vì nó nối thẵng từ nguồn 100>117V gây giật nguy hiễm người dùng và chỉ thích hợp với nguồn 110>117V trong các máy TV Nhật thùng gỗ nhập vào Vn thời ấy có cái lại lắp thêm 1 cái biến áp 110 220V lúc này ...quay về cục nguồn các biến áp xuất (OPT) bé tẹo trong các dòng máy này thông thường rất bé vì nhu cầu cái nghe tk cũng đơn giản , nên dùng nó lắp Se chơi học hỏi thì được chứ nghe thì không đáp ứng cái tai DIYer bỏ công làm. Nội trở đèn , hay gọi "trỡ kháng ra" không liên quan tới OPT to hay nhỏ nó chỉ liên quan L1/L2 mà thôi .Số vòng quấn , tiết diện dây tùy thuộc vào đèn lắp và áp DC cấp cho nó chạy . Công suất mạnh yếu sao thoát khỏi định luật bảo toàn năng lượng ? DIYer thích khuyên dùng FE to có lẽ cho rộng rãi...dễ quấn Mình đồng ý với bác sau khi tháo rất nhiều OPT Nhật Cụ thể Zebra , Istant , National , Sansui ,thậm chí ngay OPT nỗi tiếng Quad ll cũng không cần Fe quá lớn để đạt công xuất như dân DIYer khuyên dùng Bài viết của bác rất thú vị , rất thực tế và khả thi dễ làm và có ích cho người mới làm đó là mục đích và cái tâm chia sẽ phải không bác ? Bác cứ phong độ như thế ,khỏe viết nhiều topix hay Chúc bác và Gia đình năm mới an khang hanh phúc
Em cũng nhặt được 2 cái OPT của loa trang âm hội trường 2,5k/8-16 ohm , lắp đèn ECL82 nghe ...phát thanh viên thì hay hơn nghe nhạc :lol: Nói túm lại nghe nhạc thì chắc là phải tự dệt thôi ạ ......
Bác hiểu nhầm ý em, Không phải em nói về v/đ bây giờ ta không đốt tim các đèn nối tiếp là lãng phí . Ý em nói cái dòng bôi đỏ đậm ấy. Đấy là nói nhìn chung 1 số thôi, Còn lại bác nói đúng, không những new mà old đôi khi cũng vậy, các bác thông cảm, cái cơ bản là chúng ta thống nhất để tìm ra giải pháp hay nhất, tiết kiệm nhất - Tiêu chí của chúng ta là : Ngon - Bổ - Rẻ phải không các bác. Chúc các bác ngày nghỉ cuối tuần vui vẻ - đón năm mới an khang thịnh vượng . Thân
Theo tôi cục OPT như bạn mô tả quá nhỏ để chạy 6П14П, loại đèn này có dòng Ia=48mA, công suất tiêu tán plate =12w, có Pout=4,2w. Cặp OPT của bạn nhỏ hơn bao diêm, theo tôi S không thể lớn hơn 2cm2 (vì độ dày lõi chỉ 1cm), như vậy công suất của OPT này may ra chỉ cỡ 3w, dòng cũng rất bé, không đủ tải cho đèn trên. Nếu ta vẫn dùng thì âm thanh ra loa rất bé, OPT này nó dùng chạy cho loại đèn công suất rất nhỏ có vài w. Cục nguồn tivi đen trắng ngày xưa có thể lấy lõi cuốn lại làm OPT được, tùy theo diện tích trụ (mặt cắt ngang trụ giữa) lớn hay bé mà mình tính ra công suất của lõi để cuốn cho chạy đèn gì . Trong quá trình tháo dỡ, nên cẩn thận tránh làm cong vênh biến dạng lõi thép, và tróc các lớp sơn cách điện, khi ấy chất lượng lõi biến áp sẽ bị giảm. Nếu lõi thép bị tróc sơn, có thể sơn phủ lại một lớp thật mỏng để cách điện . Chúc bạn dệt được cặp OPT tốt . Thân
Cái chính là như vậy. bác rất hiểu ý tôi . Cám ơn bác đã động viên và có lời chúc tốt đẹp. Tôi cũng chúc bác và gia đình năm mới mạnh khỏe an khang thịnh vượng vạn sự như ý.
Trở kháng ra của ECL82 là 5,6 Kom, Pout=3,4W. Cục OPT bạn nhặt được không đáp ứng được cho đèn này, muốn nghe hay bạn phải cuốn lại cho phù hợp, hoặc cuốn trên lõi mới . Chúc bạn dệt được cái OPT ưng ý .

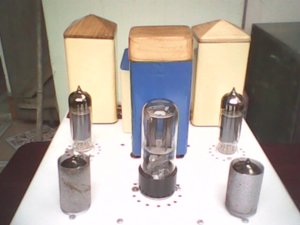

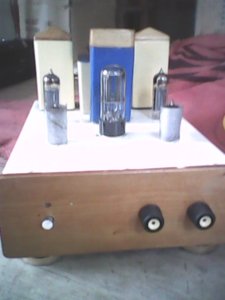

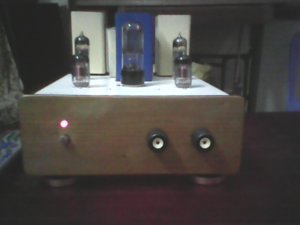

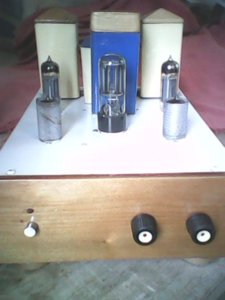

Xin báo cáo các bác, Họa My 2012 đã được đăng kí bản quyền: Quốc tế sáng tạo theo hiệp ước có chỉ định Việt Nam. Đăng kí bản quyền tại Cục sở hữu trí tuệ Viêt Nam. Hiện nay Họa My 2012 luôn sẵn sàng để phục vụ giới hâm mộ… Lấy ý tưởng sáng tạo thiên nhiên làm nền tảng đô thị là cần thiết Họa My 2012 nhìn xa như một góc phố New York (Hoa Kì) với 3 tòa tháp cao 115mm/tòa tháp, tòa nhà thứ nhất có sân đậu cho máy bay trực thăng, một tòa nhà trung tâm cao 75mm có dầy đủ hội trường, phòng hội thảo, quán ba cao cấp, phòng hòa nhạc, xem phim, casino. Đặc biệt có 1 bể bơi trên sân thượng có thể phục vụ cùng lúc hàng trăm khách bơi trên ...trời. Họa My được thiết kế mang đậm phong cách thời trang, thể thao, trẻ trung, hiện đại và rất thân thiện môi trường đạt tiêu chuẩn trên cả Châu Âu. Các kích thước phù hợp tính phong thủy Á Đông. Mời cá bác chiêm ngưỡng một số hình ảnh (chụp = DT cỏ) và góp ý để Họa My 2012 các verision sau tốt, mới lạ hơn … Thân

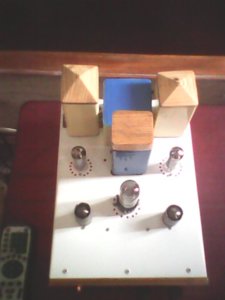

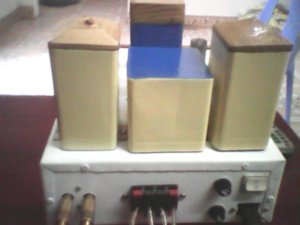

Thêm một số hình ảnh của Họa My 2012 (2 đèn pre được bọc kim chống nhiễu, nếu khi không cần thì nhấc ra).
Thấy bác làm con chim này hay quá, e mới kiếm dc cặp fe có S = 2.2 x 2.6, bác tính giúp e công thức quấn opt cho đèn 6p14p với nhé, e cảm ơn....
Lõi của bạn có S=2,2 x 2,6 = 5,72cm2 Lõi này cuốn opt se được (lõi nhỉnh hơn tý chút càng tốt, không sao). Nếu cửa sổ rộng thì bạn tăng cỡ dây lên Ф16 – Ф17, còn nếu không cứ dùng dây Ф15 mà cuốn. Dòng của 6П14П chạy dây 15 rất an toàn, sau này nâng cấp EL84 cứ việc cắm, không phải chỉnh gì cả . Cách cuốn và các thông số đã viết ở bài trước (trang 3) khá kĩ. Bạn kham khảo ở đấy, chỉ việc thay cỡ dây thôi (cùng topic này) giờ mà viết lặp lại nó nhàm chán, bạn thông cảm. Chúc bạn dệt được cặp opt ưng ý . Thân
chào bác chủ. Em cũng ấp ủ dự án này lâu rồi nhưng em vướng vào vấn đề OPT Bác xem tính giúp để em hoàn thành dự án này với. Fe của em là loại mỏng 0,3cm hình chữ L có kích thước là; chiều cao chữ L 6,6cm, bản rộng 1,6cm, xếp dày 3,4cm. Em cám ơn...
Tôi hiểu có phải fe của bạn có 2 nửa hình L khi ghép thì đảo chiều chữ L cho nhau phải không? Nếu đúng vậy thì khi ghép sẽ thành chữ O vuông cạnh (chữ nhật) phải không? Nếu vậy thì có S = 1,6 x 3,4 =5,44 cm2 Lõi này dùng cuốn opt cũng được, nên chia đều ra cuốn trên 2 cạnh, thông số như ở trang 3, còn cỡ dây bạn dùng sơ cấp 15, thứ cấp 67 Chúc bạn may mắn
Tôi hiểu có phải fe của bạn có 2 nửa hình L khi ghép thì đảo chiều chữ L cho nhau phải không? Nếu đúng vậy thì khi ghép sẽ thành chữ O vuông cạnh (chữ nhật) phải không? Nếu vậy thì có S = 1,6 x 3,4 =5,44 cm2 Lõi này dùng cuốn opt cũng được, nên chia đều ra cuốn trên 2 cạnh, thông số như ở trang 3, còn cỡ dây bạn dùng sơ cấp 15, thứ cấp 67 Chúc bạn may mắn[/quote] Đúng rồi, fe của em là 2 nửa hình L ghép đảo chiều nhau. Nếu cuốn chia đều ra 2 cạnh có nghĩa là chia đôi cả thứ cấp và sơ cấp phải không Bác ( 3 thứ+2 sơ mỗi bên). Em chưa hiểu lắm Bác hướng dẫn rõ hơn tí nữa được không? Em cám ơn.
[/quote]Đúng rồi, fe của em là 2 nửa hình L ghép đảo chiều nhau. Nếu cuốn chia đều ra 2 cạnh có nghĩa là chia đôi cả thứ cấp và sơ cấp phải không Bác ( 3 thứ+2 sơ mỗi bên). Em chưa hiểu lắm Bác hướng dẫn rõ hơn tí nữa được không? Em cám ơn.[/quote] Bạn chia đôi cuộn 970 vòng = 485 vòng, mội cuộn cuốn trên 1 cạnh chữ L, chia đôi cuộn 1532/2 = 766 vòng, cuốn mỗi cuôn trên một cạnh L, hai cuộn 56 vòng mỗi cuộn cuốn trên 1 cạnh. Sơ đồ cuốn như sau: 1. Cuộn 1: Cuốn 485 vòng dây Ф0,15mm 2. Cuộn 2: Cuốn 56 vòng dây Ф 0,67mm 3. Cuộn 3: Cuốn 766 vòng dây Ф0,15mm 4. Cuộn 4: Cuốn 485 vòng dây Ф0,15mm 5. Cuộn 5: Cuốn 56 vòng dây Ф0,67mm 6. Cuộn 6: Cuốn 766 vòng dây Ф0,15mm (Các cuộn 4, 5, 6 cuốn giống các cuộn 1,2,3 ) Cách đấu dây: Ta gọi lô cuốn các cuộn 1, 2, 3 là mô dun I, Cuộn 4, 5, 6 là mô dun ỊI - Lắp mỗi Modun trên 1 cạnh của chữ L sao cho cùng chiều quấn (lắp ngược chiều nhau - khi đấu các cuộn dây sẽ cùng chiều) 1. Cuối cuộn 1 nối đầu cuộn 4, 2. Cuối cuộn 4 nối đầu cuộn 3, 3. Cuối cuộn 3 nối đầu cuộn 6, - Ta có đầu cuộn 1 ra B+ - Đầu cuộn 3 cuối cuộn 4 ra G2 - Cuối cuộn 6 ra Plate (anod đèn công suất) 4. Nối cuối cuộn 2 vào đầu cuộn 5 đây chính là điểm ra loa 4 omh, - Đầu cuộn 2 là 0 om nối mass, - Cuối cuộn 5 ra loa 8 omh. p/s: Nếu bạn đấu đúng đầu dây, âm thanh sẽ tốt nhất, nếu có cuộn nào đó sai, âm thanh nghe không thoát ... Chúc bạn thành công .
Xin cám ơn các bác, các quý vị đã ghé thăm Topic của em. Sao không thấy các bác và quý vị bình luận gì cả ? Mong các bác, các quý vị cứ mạnh tay chém để em còn rút kinh nghiệm, sửa chữa những khiếm khuyết của verision 1 (Họa MY 2012) để các verision 2, 3 tốt hơn, tiện dụng hơn ... nữa chứ . Chúc mọi người sang năm mới sức khỏe, hạnh phúc, thành đạt nhất là DIY được nhiều sản phẩm hay. Hapy New year !
Xin trả lời bạn như sau: GU50 chạy với áp cao, dòng lớn, nếu bạn thay vào vị trí của 6p14p thì không được . Áp và dòng của nguồn: B+ của Họa My không chạy được cho GU50 . Muốn chạy cho GU 50 phải thiết kế lại nguồn, tầng thúc phải dùng 6H1П, ... Nói chung là không thể trừ khi phải thiết kế, sửa đổi lại một số thông số về BA nguồn: tăng công suất, tăng áp và dòng cho cuộn thứ cấp, tăng dòng cho cuộn nung tim GU50, tăng trị số tụ lọc, trị số tụ nối tầng ... Thân
Chỉ còn hơn 1 giờ nữa thôi thì năm 2013 sẽ đến. Chúc bác chủ năm mới Mạnh khỏe -Hạnh Phúc - An Khang - Thịnh vượng, năm mới sẽ có nhiều dự án mới và nhiệt tình giúp đỡ anh em, chúng ta cùng nhau đón một năm mới nhiều niềm vui, nhiều hy vọng. Happy new year!
Đúng rồi, fe của em là 2 nửa hình L ghép đảo chiều nhau. Nếu cuốn chia đều ra 2 cạnh có nghĩa là chia đôi cả thứ cấp và sơ cấp phải không Bác ( 3 thứ+2 sơ mỗi bên). Em chưa hiểu lắm Bác hướng dẫn rõ hơn tí nữa được không? Em cám ơn.[/quote] Bạn chia đôi cuộn 970 vòng = 485 vòng, mội cuộn cuốn trên 1 cạnh chữ L, chia đôi cuộn 1532/2 = 766 vòng, cuốn mỗi cuôn trên một cạnh L, hai cuộn 56 vòng mỗi cuộn cuốn trên 1 cạnh. Sơ đồ cuốn như sau: 1. Cuộn 1: Cuốn 485 vòng dây Ф0,15mm 2. Cuộn 2: Cuốn 56 vòng dây Ф 0,67mm 3. Cuộn 3: Cuốn 766 vòng dây Ф0,15mm 4. Cuộn 4: Cuốn 485 vòng dây Ф0,15mm 5. Cuộn 5: Cuốn 56 vòng dây Ф0,67mm 6. Cuộn 6: Cuốn 766 vòng dây Ф0,15mm (Các cuộn 4, 5, 6 cuốn giống các cuộn 1,2,3 ) Cách đấu dây: Ta gọi lô cuốn các cuộn 1, 2, 3 là mô dun I, Cuộn 4, 5, 6 là mô dun ỊI - Lắp mỗi Modun trên 1 cạnh của chữ L sao cho cùng chiều quấn (lắp ngược chiều nhau - khi đấu các cuộn dây sẽ cùng chiều) 1. Cuối cuộn 1 nối đầu cuộn 4, 2. Cuối cuộn 4 nối đầu cuộn 3, 3. Cuối cuộn 3 nối đầu cuộn 6, - Ta có đầu cuộn 1 ra B+ - Đầu cuộn 3 cuối cuộn 4 ra G2 - Cuối cuộn 6 ra Plate (anod đèn công suất) 4. Nối cuối cuộn 2 vào đầu cuộn 5 đây chính là điểm ra loa 4 omh, - Đầu cuộn 2 là 0 om nối mass, - Cuối cuộn 5 ra loa 8 omh. p/s: Nếu bạn đấu đúng đầu dây, âm thanh sẽ tốt nhất, nếu có cuộn nào đó sai, âm thanh nghe không thoát ... Chúc bạn thành công .[/quote] Em rất cám ơn bác cungdhv. Bác hướng dẫn rất chi tiết rồi ạ, mai em đi mua dây làm luôn (dự án này ngâm lâu lắm rồi bác ạ)

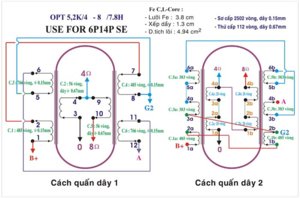

Chúc mừng năm mới. Ngày đầu năm mới phụ bác chủ một tay nữa, vẽ lại sơ đồ quấn OPT Fe C-Core và L-Core cho dự án 6p14p SE Họa My. Bác chủ có ghé ngang thì xem hộ trong sơ đồ cách quấn thứ 2 có đúng không ? Và sơ đồ vẽ lại có sai chỗ nào bác chỉnh lại giúp, em sẽ edit lại cho hoàn chỉnh. Bác cho ý kiến giúp newbie nên chọn cách nào đúng hơn bác nhé!
Hapy New Yaer! Cả 2 cách bạn vẽ đều đúng . Nếu những New bi chưa quấn nhiều nên chọn cách 1 đơn giản hơn, dễ quấn và đấu dây, nói chung tùy khả năng từng người . Các đầu cuộn dây bạn có thể dùng "dấu chấm tròn, đậm" để đánh dấu trong hình vẽ . Chúc mọi người hoàn thành dự án của mình .
Hapy New Yaer ! Báo cáo các bác, năm mới (2013) có lẽ phải khởi động lại dự án "Họa My" phiên bản verision 2: "Họa My 2012" verision 2 sẽ có một số cải tiến so với verision 1. Kính mong các cao thủ cũng như mọi quý khách khi ghé thăm topic phán cho vài đường để em còn biết mà khắc phục khiếm khuyết . Kính chào thân ái .
