Tiếng hơi run do chạy dòng Ik của tầng công suất hơi nhỏ (Ik=22v/400r = 55ma cho 2 đèn). Bây giờ nhiệm vụ là tăng dòng Ik (tất nhiên là nói chung cho cả 2 chanel): 1. Giảm R111 xuống 350R. hoặc 330R, đo xem áp Uk bao nhiêu vol/R -> sẽ biết dòng Ik. Nếu dòng chưa đủ (70mA) tiếp tục: 2. Tăng trở R109, R110 lên 430K-470k. * Để tiết kiệm tụ và đơn giản mạch nên làm cách sau: - Chân 1-7 của đèn 6U4P nối vào nhau thành 1 đèn 2 cực đơn. Như vậy 2 đèn 6U4P ghép lại thành 1 đèn 2 cực kép. Bây giờ áp 230vac đưa vào mỗi đèn. 2 Kathode của 2 đèn cũng nối vào nhau. các chân sợi nung cũng nối tương ứng. Lúc này ta bỏ đi 1/2 số tụ lọc và trở của 1 vế. 1vế nắn chung cho cả 2, mạch đỡ rườm rà. + Chúc mọi người năm mới an khang thịnh vượng, vạn sự như ý.
khờ khờ... cụ cứ đợi đấy... cụ mà ở gần là em mang sang thi đấu rồi :lol: :lol: Con tụ cúc áo cụ tặng em hôm nay em xem lại chỉ có 6 B chắc là 6 volt nên ko dám chơi cho thoát katot . Cụ Cung ơi.. Tiếng rung là khi mở gần hết cỡ đấy ạ..Chứ mở nhỏ và tầm 50% thì ko có vấn đề gì.. Do trở em chưa có nên chưa làm như lời cụ nói được... Em sẽ thử với tụ nguồn trước :mrgreen:

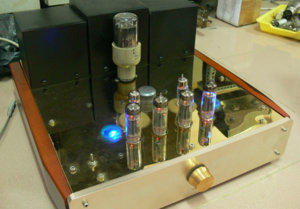

Tụ bạc 6B đó dư sức cho thoát K tầng đầu cụ ạh! Trong hình tụ xanh xanh hình cúc áo là tụ cùng loại đã tặng cụ đấy chứ có khác gì đâu ha!!! :roll: Nhá thêm cho cụ hăng máu nè :mrgreen:
Khà khà... Cụ làm hòanh tráng quá. Nộj thất cũng khủng thế này em theo sao kịp. Tụ bạc 6v nhưng 80uF , em e là to quá. Trong khj đó mạch chỉ cần 22uF.

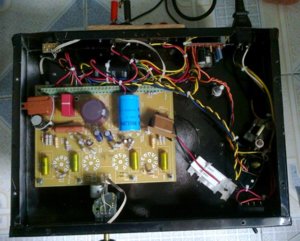

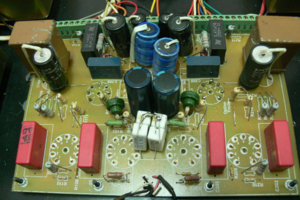

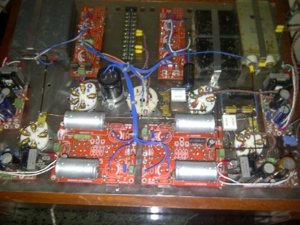

Các bác làm nhanh thía, hơn tháng trời em mới mần được có thế này. phong cách PCB kết hợp với đi dây "Tổ quạ" Bác Cung cho em hỏi tí, FD422PP 2 đèn 1 kênh có thể dùng chung R thoát Katot có được không? em chưa làm DTH bao giờ. :mrgreen:

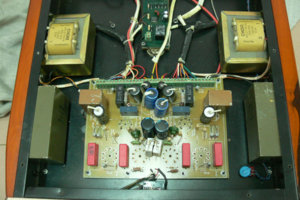

Không những dùng chung Rk mà còn cả Ck nữa. Khi đó cuộn nung tim cho 2 đèn/1chanel cũng phải dùng chung, nên cuộn dây chung ấy phải cho dòng cỡ 3,5A/6,3V (có thể chạy 6VDC cho bền). Khi dùng cầu nắn cấp điện nung tim cũng phải dùng loại cho dòng cỡ 5A trở lên. * Hôm nay em đã cuốn xong biến áp nguồn, có 4 mức cao áp có thể thay đồi được B+, em cho amp FD422 chạy thử cao áp 415VDC, tiếng cực kì ấn tượng, âm nào ra âm ấy, những nốt nhạc vang lên thánh thót (treble) mid dày, căng mọng, bass thì thôi rồi, em đang phê với áp cao chừng 20' thì có sự cố, em kịp đo B+ thấy chỉ còn 300V và khói bốc lên, em vội tắt máy nhìn nơi có khói, không thấy gì, sờ biến áp chưa thấy nóng, và ở cái tụ hóa SIEMENS (50uf/450v) lọc nguồn thấy nước chảy ra, sờ vỏ tụ thì nóng bỏng. Em hiểu ra sự thể, như vậy áp cao đã làm hỏng tụ (có thể tụ lâu ngày đã tự giảm áp). các tụ hóa khác, và 1 tụ dầu 20uf/400v không việc gì. Sau khi thay tụ khác và đấu nguồn chỉ cho chạy B+=390VDC (cho an toàn ). Âm thanh cũng cực kì ấn tượng, nghe khó mà phân biệt được với chạy áp 415V. Dòng Ik qua đèn 60mA, có một cái đèn "Già" chạy chỉ đạt Ik=53mA, tuy âm thanh vẫn hay.
Chúc mừng bác chủ. Thấy bác chủ lắp amply nào, amply đó đều được review rất hay, treble thánh thót, mid dày căng mọng, bass tràn đầy lực và sâu, mà ráp xong, đóng điện ko phải cân chỉnh gì mấy, em ấn tượng quá. Em thèm được cái chất âm như vậy quá. Bác chủ có thể ráp giúp em một cái như vậy ko? Đèn chắc ko quan trọng, vì em thấy đèn nào bác cũng ráp cho ra chất âm quyến rũ và hoàn hảo như thế, nên nếu bác đồng ý giúp em, em cũng sẽ cứ đèn nga cắm vào cho rẻ. Bác giúp em nhé, chân thành cám ơn bác trước p/s: ah, bác chủ có thể chia sẻ cái sơ đồ và cho anh em hóng xem bác đang đánh với loa gì, nguồn âm kết hợp với amply ra sao để cho chất âm tuyệt vời đó, để anh em còn học hỏi. Thanks
Nay em đã thay tụ nguồn.. như lời bác Cungdhv.. Kết quả .. bass chắc hơn tí.. :lol: chắc tụ sịn ... Đo áp B++ ra có 80v.. :shock: chắc lại sai chỗ nào rồi.. Mở thử thấy .. hết volume vẫn run tiếng.. Vậy là không phải do tụ nguồn rồi...
B++ =80v là quá thấp. Tiếng run không phải tụ nguồn, hãy kiểm tra áp B+ khi tiếng bị run xem áp có giảm nhiều không ? Nếu áp bị giảm, cần xem lại phần nguồn cấp B+ -> Điện áp Uac cao áp, Dide nắn, tụ lọc... (nhất định là nguồn không đủ, khi tải lớn -> B+ giảm dẫn đến B++ cũng giảm và tiếp theo là B+++ giảm theo => tiếng run = không đủ áp, âm thanh bị méo). Thân
Nay em đo lại.. Cắm trực tiếp nguồn vào Lioa .. ( cho đủ điện ) Đo lại thì B+ là 240 ( ko phải thấp ) Nhưng B++ lại chỉ có 86 v.. Có lần lâu lâu rồi em cũng bị hiện tượng này.. sau cắm rút tự nhiên lại hết ..B++ lại gần với giá trị 127 v .. Thực tình em đã kiểm tra lại con trở giảm áp 22k. Do chỉ có 2 w nên em nối 2 con 47k // 39k.. ~ 22k Hay là do chân đèn tiếp xúc chưa tốt nhỉ ??
Em đã cắm rút lại và rút ra 1 kết luận.. Nguồn yếu.. Sao lại yếu thì em chịu.. Vì em rút 2 đèn 1 kênh ra thì nguồn B++ lại 125 volt.. Nhưng cắm thêm 2 bóng vào ( cho đủ 2 kênh ) thì sụt thê thảm từ 125v -> 86v
Theo sơ đồ thì lọc nguồn riêng cho từng kênh, còn cụ thì chập lại chung. Có thể cụ đấu tụ lọc nguồn hơi ... "nhi đồng" hoặc cái tụ deawoo chỗ B++ chuẩn bị die rồi :roll:
Tụ dawoo em tháo hết ra rồj ạ. Em cũng nghĩ khả năn em tụ to xác nào xắp die. Toàn tụ 330uF nên hổng dám kêu nhi đồng đâu nha. Gjờ đj làm rồj, maj lọ mọ tiếp. Thank bác !
Ý Ngộ là các giá trị áp B+, B++, v.v...kể cả sợi nung, không phải nguồn sơ cấp (220vac) đâu "cụ" ạ. Kiểm tra nốt cả cầu nắn, các tụ lọc xem sao.
Chào bác. Với ampli đèn, điều quan trọng là người đam mê chất âm đèn tự tìm hiểu để DIY một cái cho riêng mình, khi ấy mình nghe ưng ý là hay rồi. Dự án của em (Họa My ver 3) từ 1/7/2013 đến nay (1/2014) mới cơ bản hoàn thành, nói là cơ bản vì nắp chụp cho BA nguồn vẫn chưa có. Còn các mối hàn bên trong chủ yếu đấu trực tiếp nên trông không đẹp. Nói vậy để bác biết là dự án của em tiến triển rất chậm, để bác thông cảm cho. Do vậy bác nên tìm hiểu để ráp 1 cái, thứ nhất khi ráp xong mình cảm thấy hay là được. Thứ 2 là trong quá trình ráp, mình biết thêm nhiều điều lí thú, nó sẽ giúp ích cho cái thứ 3. Thứ 3 là trong quá trình sử dụng, có gì trục trặc, mình sẽ tự xử lí không cần nhờ đến người khác. Nếu có nhờ chỉ là sự tư vấn thêm. Như vậy điều quan trọng là tự mình làm ra sản phẩm, tùy mình chọn linh kiện, phụ kiện..., trong quá trình làm, cần tư vấn việc gì em sẽ cố gắng giúp đỡ (theo khả năng), ngoài ra còn có các bác, nhiều cao thủ khác cũng sẵn sàng giúp bác, để bác DIY được sản phẩm như ý. Theo em, để 1 sản phẩm ampli đèn hay, cái vô cùng quan trọng là cặp OPT, mà OPT ngoài cách cuốn ra thì chất lượng âm lại còn phụ thuộc nhiều vào chất lượng lõi thép. Mà lõi thép cho OPT ở nơi em thì rất khó kiếm. Nên nếu bác muốn có Ampli đèn thì bác phải sưu tầm đồ đi là vừa, bên cạnh đó n/c cả lí thuyết. Không biết bác ở trong Nam hay ngoài Bắc? nói chung ở đâu cũng có nhiều cao thủ sẵn sàng giúp bác. Thân. P/s: Em không có máy ảnh chụp sơ đồ (vẽ tay) căn cứ chủ yếu vào sơ đồ trên goog rồi chế biến, dùng loại loa còi tự DIY có độ nhạy cao.
xong... Em đo áp đốt tim 2 vế đều 12,8 volt.=> ok Tháo hết các tụ bé 0,1 ,,,,, 47uF chỉ để lại 3 chú lực lưỡng 330uF lọc từ trước choke , sau choke và sau trở hạn dòng đến B++ Lần lượt thay từng chú ra.. đo áp cẩn thận vẫn B++ là 86v Thay hẳn 3 chú daewoo vào.. vẫn thế... Thay điot nắn nguồn khác.. -- > vẫn thế.. ko thấy thay đổi gì... Em xin bó tay tại đây... mò mãi từ sáng tới giờ .. mỏi lưng quá các bác à :cry: :cry:
Test thử 1 kênh thôi => đổi cặp bóng qua lại giữa 2 kênh để đo B++ => vẫn thế thì kiểm tra trên board xem có bị rớt chì hàn làm chập mạch chỗ nào không. Vẫn chưa được thì làm lại mạch lọc nguồn khác, nắn 4 diod 4007 được rồi.
Em thay đi ốt cầu GBU4J ( con này chịu áp 600 v - thoải mái ) Em đã test thử như lời bác nói.. Tháo ra lắp vào đến chục lần rồi ,,, Oải quá.. Em lại đổi về nắn riêng biệt 2 kênh ( chỗ B+ nối sang B+ kênh kia ,,,, rồi hạ áp bằng trở 22k như thường thì mạch lại ra áp ngon ơ.. B+ 142 v còn B++ 123 v. ... coi như xong cái nguồn..
Hồ hồ ... Vuj quá nên em type nhầm. B+ là 242v, B++ là 123 v, nój chung là gjao động quanh mức âý tùy áp đầu vào lên xuống. Mấy cụ gjà mà mắt tinh thế?
Vẫn run và vỡ tiếng như thường cụ ạ. Chắc phảj thay đổj trở thoát katot rồj cụ nhỉ? Mà cụ gọi thế em tổn thọ chết
