Chào các bác em cũng đang sài 1 em 6p14p se, 1 bóng 12ax7, 1 bóng 5u4g, nhưng cảm giác dải dưới chưa được sâu lắm nếu giờ muốn nâng cấp bóng 5u4g thì nên chuyển sang bóng nào để cải thiện tiếng bass
Bác cho cái sơ đồ mạch lên thì mọi người mới góp ý được. Còn theo em chưa chắc đã phải do bóng nắn vì bóng 5u4g thừa dòng cho 6p14p se.
Nếu thấy ham thì xin mời bác ... nhào vô :wink: Không nhất thiết phải có sẵn kiến thức điện tử đâu, chỉ cần có lòng đam mê là tỉ lệ thành công cũng khá cao. Bác có thể học điện tử bắt đầu từ vỡ lòng tại diễn đàn này cũng được mà. Năm thứ nhất tìm và học lý thuyết cơ bản về điện tử; đọc, hiểu các loại linh kiện dùng cho mạch amp đèn. Năm thứ hai nâng cao học cách đọc sơ đồ mạch amp đèn điện tử và tìm hiểu thêm về các loại đèn thông dụng. Năm thứ ba bắt đầu tập quấn các loại biến áp, tìm và lắp thử mạch đơn giản có sẵn; nếu nghe hay lắp luôn vào chassis để vừa nghe vừa ngắm. Đó là bác học theo phương pháp tự học, nếu được học bài bản có trường lớp thì nhanh hơn nữa. Do không có điều kiện nên mình bắt đầu cũng theo từng giai đoạn như vậy, từ newbie giờ thì được là ... newbie cộng :mrgreen: Vài ý chia sẻ cùng bác. Chúc bác sớm thành công nếu thực sự vẫn còn ... ham
Em cũng là newbie nên không rõ về mạch lắm chỉ biết amply của em nó có 1 bóng 12ax7, 1 bóng 5u4g, 2 bóng 6p14p chạy mạch se Em muốn hỏi thêM các bác là nếu thay 1 bóng 12ax7 bằng 2 bóng 12ax7 thì chất âm có khá hơn không và sơ đồ mạch cộng biến thế, biến thế xuất âm, tụ lọc, tụ, trở ... có phải thay đổi sang loại khác không vì em đang có ý định DIY lại cái amply
Mình bắt đầu đọc topic của bác AudioTo và bác Rùm beng từ sau tết ,sau đó đọc lý thuyết đèn điện tử, quấn nguồn,opt..đến tháng 6 mình đã lắp được Họa my 1. Cái cảm giác lúc đóng điện cái ampli đầu tiên ...khó tả . Trong topic này bác Cung rất nhiệt tình ae mới tập chơi. Nếu bác quyết tâm sẽ làm được và sẽ được trải nghiệm những điều mà chỉ khi tự tay làm ra mới có.
Bác Cungdhv và các bác trong toppic kính mến, các bác làm ơn cho em xin cái schemtics Họa my Vs2 tầng đầu dùng 6H2P thay cho 6H9C với ạ, em tham khảo nhiều lắm mà chắc bị tẩu rồi ko chọn được mạch nào ạ. OPT 5,2K/8Ohm tự dệt, nguồn+choke tự dệt B+ 285V...Tụ nối tầng em dùng loại Pio 0,22uF/250V~ Em trân trọng cảm ơn ạ.
Bác thử ngâm cứu mạch này và nhờ các cao thủ hỗ trợ: mạch này nếu bác dùng 6h2 cho tầng đầu thì phải đảo chân đốt tim.Em chỉ biết vậy còn hay dở nhờ các cao thủ ạ.
Cảm ơn bác thanhnamvu và nongdanpho theo HM Vs2 thì OPT là 5,2K, 1. theo datasheet của 6p14p quấn trên lõi FE 6,5cm2; sơ= 300vx2/0,15; thứ 156v/0,45 -0,7 2. còn của bác Cungdhv là 5,2K trên FE lõi em chưa rõ, Sơ=2800v/dây 0,16-0,18; Thứ 78v/dây 0,7-0,9 3. Bác Teablue cũng có OPT 5,6K quấn trên lõi FE28X3,9 khi dùng trong mạch là tương đương 5K, tất cả các loại trên đều dùng cho PP cả. em nghĩ mỗi vế là 5K nên gọi là 5K chắc cả hai vế là 10K thì phải.Tùy khai thác theo chế độ nào thì OPT có trở kháng khác nhau ạ từ 5,2k/class A-....10K/ Class B1. Em chỉ biết có vậy thôi ạ.
Push-pull audio-amplifier with 6P14P In this amplifier, signal output power reach 12 W at a distortion level of 1.5%. Output transformer characteristics: winding I - 150 x 2 turns of wire 0.16 mm2; winding II - 140 turns of wire 0.7 mm2 for a 16 Ohm load. Core section: 6.25 cm2.

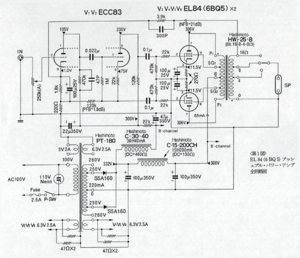

Trong sơ đồ này: - Tầng tiền khuếch đại và tầng đảo pha dùng bóng 1 ECC83 (nó là 2 bóng 3 cực chung 1 vỏ thủy tinh) - Các đèn 6P14P, EL84, …có trở kháng tải 5,2k mỗi đèn. Nói chính xác OPT –PP: 10k/8om, tuy nhiên đôi khi nói OPT 5k/8om thì ta vẫn ngầm hiểu là ráp cho PP thì 10k, còn nếu ráp SE thì 5k,…. - Sơ đồ trên không dùng đèn nắn mà dùng Diod nắn 2 nửa chu kì rồi lọc bằng tụ và cho ke, nhược điểm của nắn Diod là dòng nắn không “sạch” như dùng đèn, nhưng có ưu điểm là rẻ tiền, đơn giản và có thể cho dòng nắn lớn nếu dùng các diod có dòng lớn áp cao, hoặc mắc nhiều diod //. Các ampli thương mại thường dùng kiểu nắn này. - Nếu bác nào dùng đèn nắn thì bỏ 2 diod S5A160. Từ 2 đầu 280v đưa vào plat của đèn nắn, Kthod nối vào 2 đầu cuộn choke, tuy nhiên phải hạ tụ tại chân Kthod đèn nắn xuống cỡ 33uf hoặc 47uf/450v và phải cuốn thêm cuộn nung tim 5v/3A. Khi dùng đèn nắn âm thanh sẽ hay hơn, mang đậm tính đặ trưng của đèn. Thân
Bác cho em hỏi thêm là nếu chuyển sang mạch chạy 2 bóng tiền khuếch đại thì chất âm có hay hơn không? Vì em thấy nhiều amply el84 se chạy 2 bóng tiền khuếch đại và thường người ta cũng hay bán cả cặp như 12ax7 12au7 ...
Bác langnhang lưu ý sơ đồ trên là phần nguồn và 1 kênh của amp el 84 pp chứ không phải là amp el 84 se đâu nhé.
em cần mạch thực tế tầng đầu của đèn 6H2 cơ ạ, chứ đèn ecc83 thì mạch khác nhau bởi đèn này Nga khác thiết kế nó chỉ xấp xỉ gần giống với 12ax7 với ecc83 mà thôi
Em xem tr. 46 của topic này có up sơ đồ nguyên bản chạy 6H2P, có thể căn cứ các chỉ số ở phần 6H2P mà không cần phân vân, các Ks Nga đã tính toán hết sức chính xác. Thân
bác này em thấy làm được mấy cái rồi hay sao í.. mà lại cứ lom dom thế.. ? :shock: Em cứ táng bừa datasheet vào.. chạy ngon .. Ua= 250v , Rk = 600 ôm .. Tuy nhiên cũng phiên phiến .. :lol: em làm theo mạch này.. http://www.tubecad.com/2010/03/21/pp%20 ... 20el84.png tầng công suất chạy 4p1L nếu thay 6h2p thì em chỉ thay trở anod tầng đầu sao cho Uanot = 1/2 B++ là ok.. như lý thuyết .. Không biết có sai chỗ nào không .. nhưng nghe .. hay :lol: Em còn bựa chỗ là dùng 2 bóng.. 1 bóng mở đầu là 6h2p cho cả 2 kênh.. bóng kia là 6h1p đảo pha luôn 2 kênh.. vì nghe các cụ nói là đảo pha thì 6h1p tốt hơn là 6h2p .. vì 6h1p gain nhỏ và dòng lớn hơn 6h2p vậy là 1 amp chỉ cần 1 bóng 6h1. và 1 bóng 6h2 :lol: và 4 bóng công suất

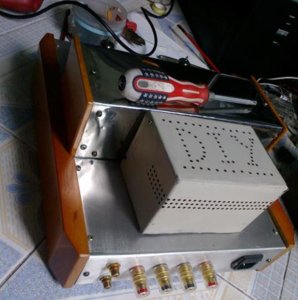

chủ nhật rảnh rỗi.. sinh nông nổi.. Lấy miếng vỏ cpu đồng nát.. gò tạm cái hộp chụp biến áp nguồn.. khoe các cụ.. chưa kịp sơn :mrgreen: có giống diy không nhể :mrgreen:
Chào các bác, em cũng muốn lắp một bộ như của bác chủ. Em chưa làm bao giờ, bác nào còn thừa bộ bóng nào phù hợp cho amply này thì để lại cho em một bộ. Em không hiểu về bóng lắm nên không biết chỗ mua, không biết mua loại gì. Em toàn nghe bán dẫn, giờ muốn đá qua đèn, trước là để thay đổi gu, sau là để tìm thấy sự yêu thích trong việc tự chế tạo. Em làm cơ khí ạ, có máy khoan máy hàn, bác nào muốn làm vỏ sang em giúp một tay. Có bác nào ở Hà Đông HN không em xin đến học hỏi giao lưu ạ. Em ở Hà Đông. Chúc các bác ngày chủ nhật vui vẻ và ý nghĩa.
em lanh chanh tí.. Đầu tiên bác về nhà xem lại loa của bác là loại gì.. sau đó post hình,, và thông số lên đây thì bác chủ sẽ tư vấn cho bác lắp 1 cái phù hợp.. chứ lắp mù .. sau ko hợp thì .. phí :mrgreen:
Bác nào nghe EL84 se với EL84 PP cho em hỏi chất âm 2 em nó có khác nhau không ợ, hay chỉ khác nhau phần công suất?

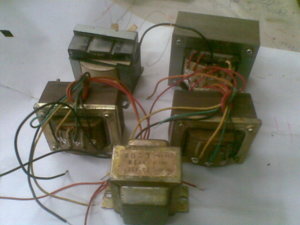

Dự án el84 pp của em mới xong phần quay quay. Còn kiếm chassis nữa là hàn được rồi. Trên shop có bán sẵn chassis và pcb của L1 nhưng em vẫn thích PNP hơn. Khoe hàng tí cho xôm topic.
Em lại lanh chanh tý.. Khoan nói chất âm. Nếu ko kéo đc loa của bác thj cũng ..vứt. Nếu loa bác nhạy cao 94db đổ lên thì làm con se , loa đần thì pp cho khoẻ
