Hix... Ở mỗi đầu dây vào, ra em có dùng dấu chấm tròn và chiều mũi tên để phân biệt dây đầu vào và đầu ra rồi mà bác! :roll:

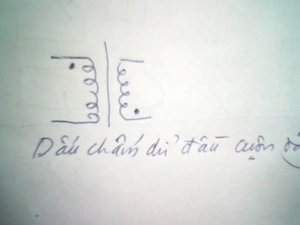

Xin lỗi, chỉ dùng 1 dấu chấm cho 1 cuộn dây để chỉ chiều dây cuốn (mình viết không rõ nên bạn hiểu nhầm)
Cám ơn bạn đã có lời chúc tốt đẹp . Mình cũng gửi lời chúc tới bạn và mọi anh em trên forum một năm mới an khang thịnh vượng và thành đạt, DIY được nhiều sản phẩm hay, tốt, rẻ . Thân
Bao giờ có phiên bản 2 vậy bác ? E đang tính làm theo ver 1 của bác, mà giờ nghe nói sắp có ver 2 nữa. Ko biết có nên chờ ver 2 của bác ko đây. máu quá rồi....
Báo cáo bạn, hiện nay phiên bản thứ 2 đang trên ý tưởng về kiểu dáng, trên cơ sở của phiên bản Họa My thứ nhất. Tôi thấy các cao thủ cũng như các bạn thấp thủ thường theo xu hướng hình thức có cái gì đó hơi giống nhau - Tất nhiên sản phẩm của các bác hiện đại và đẹp. Nhưng tôi cảm thấy có một cái gì đó ... hơi thiếu.. tính nghệ thuật . Mà (trừ những bác DIY thương mại ra) còn phần lớn là dân DIY theo nhu cầu nghe nhạc của bản thân và gia đình, nên tôi nghĩ nó phải mang một tí tính nghệ thuật trong đó (Bản thân là dân kỹ thuật) để căn phòng của mình nó bớt sự đơn điệu. Và thế là "Họa MY 2012" phiên bản thứ nhất ra đời như vậy. Đó là một sự phá cách, là bước đột phá ngoạn mục (theo tôi) trong thiết kế Họa My phiên bản thứ nhất. Bạn cứ thực hiện phương án Họa MY 2012 như trên sơ đồ. Đây là một sơ đồ đơn giản (càng đơn giản - nhưng vẫn đảm bảo kĩ thuật thì âm thanh càng hay). Đã được lắp ráp hiệu chỉnh tốt . Ngoài ra bạn cần điều chỉnh trở thoát lưới (trở định chế độ làm việc của đèn) đèn công suất 6П14П sao cho Ug1= - 6 von là tốt nhất . Chúc bạn sớm hoàn thành dự án kịp phục vụ tết Quý Tỵ P/s: Về hình thức tôi nghĩ là bạn sẽ có những ý tưởng hay . Vậy nên trong quá trình thực hiện bạn có thể chụp ảnh up lên để anh em còn chiêm ngưỡng . Thân
Bác Cung cho cháu hỏi, nếu cháu chạy chế độ UL, áp B+ là 300V, thì thiết kế thế nào cho 6p14p nó chạy class A? Ý cháu là điều chỉnh dòng, áp lưới, trở thoát lưới 1 như thế nào để nó chạy class A? Cháu mò mò cái vụ cho đèn chạy class A mãi mà vẫn chưa thông, vì trình còn còi quá! Bác tính giúp cháu với
Gửi ROC.. Vậy cái máy 6П14П /se của cháu đóng điện chưa ? (hình như nó là ráp PP ?)nó thế nào rồi, có thể up cái schema chạy UL lên không ? Ráp PP hay ráp SE ? Hiện tại Rk ? Rg1 của đèn công suất bao nhiêu? (với áp 300v)

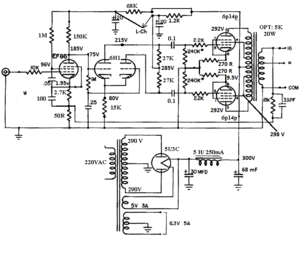

Dạ, của cháu là push pull ạ. Cháu đóng điện xong, nó hát hò bình thường trên loa TV cháu dùng để check, đo đạc xong là cháu đi ra Vinh luôn, ko có thời gian để nghe thử nữa ạ. mạch của cháu đây ạ:
Mình thấy rồi, thế đã kịp đo Ug1 chưa? Có thể phải giảm Rg1 (6П14П) xuống một ít đấy, để tăng von âm. Theo thông số trên schema thì cháu cho chạy dòng Ik=35ma là đạt chuẩn rồi đấy (nhưng cũng phải KT thêm áp Ug1) cho chắc . Thân
Cháu vội quá, nên chưa đo Ug1, cuối tuần về quê cháu đo, và nghe thử rồi chỉnh chọt nữa. Giảm Rg1 nữa hả bác? giảm xuống 150K hoặc 180K thì cháu có sẵn trở, nếu 100K thì để cháu kiếm thêm 4 con. mà hôm trước cháu cho 4 quả 6p14p này chạy mạch PSE, cũng áp Va=292V, Ia = 35mA như vậy, nhưng mà chạy chế độ triode thôi, thì bóng ko nóng lắm, sờ tay đc 1 lát vô tư, bây giờ chạy UL, nó nóng hơn nhiều, ko sờ tay được,
Vì chạy với áp cao (300v), nên có thể phải giảm bớt dòng 1 ít, Có thể phải giảm trở Rg1 xuống còn 200K, đo Ug1, Ug1 = - 6von đến -7von là được, Ug1 nếu âm ít hơn thì giảm Rg1 xuống 180k hoặc 160K (chắc được). Tuy giảm dòng nhưng công suất vẫn lớn, âm thanh vẫn rất mạnh đấy . P/s: Thường chạy với class A đèn khá nóng, tuy nhiên vẫn có thể sờ được Mình nghĩ có thể áp g1 đèn công suất vẫn cao nên mới nóng như vậy . Nhân đây cũng xin khuyến cáo các bác new bi nhà ta: khi đóng điện cho máy chạy lần đầu, máy đã hát hò, khâu đầu tiên là đo B+, B++, Ug1, Uk đèn công suất . Chính cái chữ đỏ đậm quyết định cái máy ấy chạy class nào đấy .
He... He..... Bác đừng hỏi em, bác hỏi bác chủ topic ấy! Em chỉ phụ bác ấy vẽ lại sơ đồ cho dễ nhìn thôi.
Em chỉ biết là dùng dây sơ cấp to hơn sẽ chịu đc dòng lớn hơn, OPT to hơn, giảm khả năng bị bão hòa từ đối với OPT SE.
Class A1 Amplifier el84 PlateVoltage........................................................... 250 Volts Screen Grid Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 Volts Grid1Voltage(bias)..................................................... -7.3 Volts PeakAFGrid1Voltage................................................... 6.1 Volts ZeroSignalPlateCurrent................................................. 48 mA MaximumSignalPlateCurrent............................................. 49.5 mA ZeroSignalScreenGridCurrent............................................ 5.5 mA MaximumSignalScreenGridCurrent........................................ 10.8 mA LoadResistanace....................................................... 5200 Ohms Total Harmonic Distortion (approx) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 % MaximumSignalPowerOutput............................................. 5.7 Watts
Như vậy là nhất thiết phải theo data sheet với các thông số điện áp, dòng, Vg1, Vg2 ... thì mới đc vào học Lớp A phải ko đại hiệp? Chứ chơi B+ 300V như của em thì phải học lớp AB hoặc B ạ? Em cũng có đọc data, cũng thấy nó ghi class A single tube, class B two tube, nhưng mỗi tội class A của nó ghi 250V plate, mà em thấy bóng Nga phải chạy áp cao cao tý mới hay, nên loay hoay mãi cái vụ class A ở 300V.
Không nhất thiết . Tăng áp thì giảm dòng or >< . Miễn sao Pa > 70% Pamax. Bóng 6p14 rẻ và rất cối . Cứ chạy tẹt ga đi chết a cho bóng khác !
* Chọn cách cuốn nào ? cái này tùy khả năng từng người, cơ bản là 2 cách cuốn gần như nhau (có thể xem nó là lõi xuyến), ngoài ra 2 cách vẽ đều đúng (đã viết ở đầu trang). * Các bạn có thể chọn cỡ dây Ф0,18mm sơ và Ф0,85mm thứ nhưng như vậy lõi sẽ to hơn, làm tăng giá thành, tăng khối lượng dẫn đến vô ích. Nếu ta cứ chọn cỡ dây to hơn nữa ? (ở đây dự án "Họa MY" thiết kế cho các loại đèn 6П14П, EL84 và các loại tương đương) Ví dụ ta có 1 cái cốc (cốc dùng uống nước) đựng 2/3 cốc nước là vừa, không bị trào nước ra ngoài, cầm uống vừa tay, rất thuận tiện mọi bề ...Nhưng cũng với 2/3 số nước trong cốc ấy bạn lại cho nó vào một cái ca 3 lít thì sẽ ra sao đây? điều này các bạn tự suy ra :mrgreen: P/s: Nếu các bạn có lõi fe lớn hơn thì có thể cuốn dây lớn hơn để sau này nâng cấp, nhưng như vậy lại phải thay đế đèn (nếu vẫn giữ nguyên schasis) - Tùy các bạn chọn lựa . (Khi đã tăng kích cỡ các linh kiện thì "Họa My" đã lột xác biến thành "Sáo Sậu" Các bạn nên xem bài viết của bác lenamit ở đầu trang 4.
Trong cái schema của ROC up lên, theo mình thì đó là sơ đồ chạy class AB1, nếu chạy class A thì P không thể đạt 20W, chỉ có chạy class AB1 hoặc B thì mới đạt được P= 20w. Tính ra là biết ngay thôi, lắp classA giỏi lắm cũng chỉ đạt không quá 15w .
Dạ, cháu ghi là OPT 5K/20W nghĩa là cháu đang dùng OPT 5K/8ohm, P - out max 20W (cháu quấn thứ cấp dây 0.45mm chập đôi, có 4 lớp thứ cấp, tính ra được gần 20W)
Trên sơ đồ ROC đề 20w nên tôi mới nghĩ là chỉ có thể chạy class AB1, hoặc B, Việc 6П14П chạy se khéo ráp vẫn được công suất lớn đấy . Cái “Họa My 2012” của tôi đo thử như sau: Tôi dung 1 trở 7,45 om/7w mắc vào đầu ra 8 om biến áp ra, mở chiết áp gần hết cỡ đo được 5,5 von đỉnh (tại 2 đầu trở) không biết được bao nhiêu w ? (dây sơ và thứ câp đều dung dây tốt, dây sơ 0,15mm, dây thứ 0,67mm).

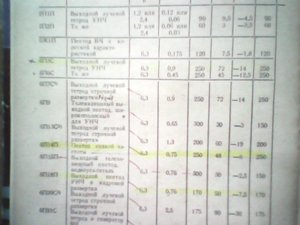

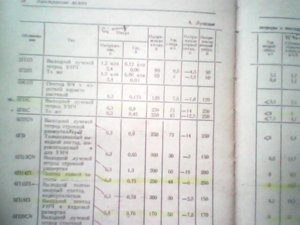

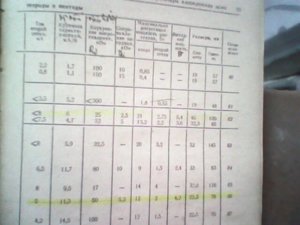

Tôi úp vài trang tài liệu trong đó nói về tube 6П14П (dòng đánh dấu để bác bạn thấy, (tài liệu này chụp nguyên bản sách KT của Nga do NXB KИEB ấn hành năm 1975. Trong đó (tạm dịch): Uf=6,3v, If=0,75A, Ua=250v, Ia = 48ma, Ug1=-6v, Ug2=250v, Ig2=5ma, Độ dốc = 11,3 Ri = 50k, Ra=5,2k Pa=12w, Pg2 = 2w, Pra =4,2w.3 hàng cuối là kích thước và sơ đồ chân . P/s: chụp = điện thoại cỏ hình không nét các bạn thông cảm.
