Dự án Ampli đèn 6П14П Se Họa My

Discussion in 'Đèn điện tử' started by cungdhv, 20/12/12.

  1. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    pp. Ko có airgap vì vậy h cao..

  2. tmvinh

    tmvinh Advanced Member

    Joined:
    7/4/09
    Messages:
    595
    Likes Received:
    69
    Location:
    Hà Nội
    E vừa quấn Opt pp 5k:8om , 2000 vòng 0,2, đo B+ vs P1 đc có hơn 5H, vậy là cả cục đc có hơn 20H thôi đại ca ơi. Quấn bằng Fe 25 mỏng 0.35 , xám , xếp dày 4,5 cm

  3. thanhnamvu

    thanhnamvu Advanced Member

    Joined:
    5/3/14
    Messages:
    191
    Likes Received:
    3
    Location:
    quê hương Thiên trường
    Em quấn theo sơ đồ của bác Trà xanh, nhưng sơ cấp em chơi hẳn 3360v, thứ cấp 105v. Về vấn đề giảm tụ kí sinh sơ cấp em không cho giấy cách lớp vì em tham khảo điện áp đánh thủng của lớp emay tới 6- 700v, đèn el84 Va chỉ khoảng 300v nên vô tư đi.

  4. nongdanfo

    nongdanfo Advanced Member

    Joined:
    10/1/10
    Messages:
    1.682
    Likes Received:
    7
    Location:
    Cẩm Phả _ Quảng Ninh
    Em thì thấy nếu không có giấy thì .. rất khó quấn.. vì dây đồng nó vàng khè,,, cứ nhầm lớp thôi.. chồng chéo lên ấy chứ..
    cục đầu tiên cho 6f5p của em em cũng quấn bựa.. cứ quấn rối.. hết 300 vòng lại lót rồi lại quấn rối,,
    chạy được 1 năm thì .. hôm nọ thấy khét mù.. nổ lép bép.. :shock:
    Hoảng quá em tháo hết chụp ra.. cắm điện lại thì .. kì lạ thay lại hót bình thường..
    kiểm tra kỹ tụ trở thì chả thấy cái nào biến màu.. :shock: thế mới kinh...

  5. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.623
    Likes Received:
    90
    Location:
    Bên Đông Trường Sơn !
    như vậy là Fe của bác rất tốt.
    P-B+=11h => PP cũng phải được 35H là cái chắc.
    Riêng choke 11h thì lọc êm ru, sau choke có thể dùng tụ 100uf mà không lo hỏng đèn, tất nhiên trước cho ke không được dùng tụ lớn.
    (hiện nay mình đang ở Thủ Đức, có bác nào ở gần, lúc nào gặp nhau giao lưu ?).
    Thân chào.

  6. thanhnamvu

    thanhnamvu Advanced Member

    Joined:
    5/3/14
    Messages:
    191
    Likes Received:
    3
    Location:
    quê hương Thiên trường
    Bác Cung đi tránh rét sớm thế! Cục choke của em nguyên thủy cũng là cục choke của Tamura nhưng vì dây to nên em tháo ra quấn lại. Mà lắp pp nên em định nắn diot.

  7. sonkho1

    sonkho1 Advanced Member

    Joined:
    14/7/12
    Messages:
    390
    Likes Received:
    0
    Vậy cứ cỡ lõi FE to là nghe tốt hơn hả bác?em cũng đang quấn trên FE25X40 mà ko biết liệu có hay ko nữa.Hic

  8. nongdanfo

    nongdanfo Advanced Member

    Joined:
    10/1/10
    Messages:
    1.682
    Likes Received:
    7
    Location:
    Cẩm Phả _ Quảng Ninh
    pp thì cứ đi ôt mà phang.. ngon bổ rẻ :mrgreen:

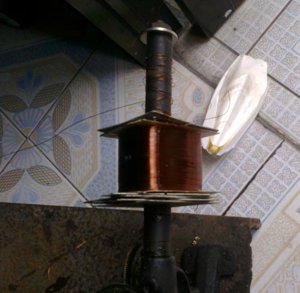

    thấy các cụ quay tay ghê quá.. em cũng .. quay cho nó có đồng bọn :lol:
    hic. Mới được có 1 nửa :p


    Attached Files:

  9. thanhnamvu

    thanhnamvu Advanced Member

    Joined:
    5/3/14
    Messages:
    191
    Likes Received:
    3
    Location:
    quê hương Thiên trường
    :? .
    Bác quấn có vẻ đều tay gớm.

  10. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.623
    Likes Received:
    90
    Location:
    Bên Đông Trường Sơn !
    Mình đi ' B dài" tránh rét :D nên cũng ít khi lên mạng, có cái dự án treo,lại tiếp tục treo, mà cũng chưa có Fe nên treo tiếp .
    Chúc mọi người đẩy nhanh dự án.
    Thân

  11. thanhnamvu

    thanhnamvu Advanced Member

    Joined:
    5/3/14
    Messages:
    191
    Likes Received:
    3
    Location:
    quê hương Thiên trường
    Cuối năm em cũng bận nên chắc chỉ xong dược EL84pp để nghe tết. Em đang có dư định qua tết làm một em 6c4c se, bác Cung có mạch nào hay cho em xin để từ từ ngâm cứu. Tsk bác.

  12. tmvinh

    tmvinh Advanced Member

    Joined:
    7/4/09
    Messages:
    595
    Likes Received:
    69
    Location:
    Hà Nội
    cụ nào dùng nguồn k có CT rồi mà nắn đèn, cho em hỏi tí ạ
    theo sơ đồ của bác Cungdhv ở đầu topic, thì nguồn k có CT, tạo mass ảo = diot, thì nếu sơ cấp 0-250v sau lọc nắn tầng đầu đc tầm 270vdc
    nhưng e lại thấy bên topic mạch pre 6j5 của bác DJVDK thì 0-300vac mà tạo mas ảo, sau đèn nắn chỉ có 165vdc...
    niu-bi như em hoang mang quá, tại đang quấn cục nguồn 0-280v mà k có CT, vì k đủ cửa sổ


    Attached Files:

  13. thanhnamvu

    thanhnamvu Advanced Member

    Joined:
    5/3/14
    Messages:
    191
    Likes Received:
    3
    Location:
    quê hương Thiên trường
    Bác cứ cấp nguồn qua đèn nắn rồi đo thực tế (chưa lắp đèn pre và đèn công suất vội).

  14. tmvinh

    tmvinh Advanced Member

    Joined:
    7/4/09
    Messages:
    595
    Likes Received:
    69
    Location:
    Hà Nội

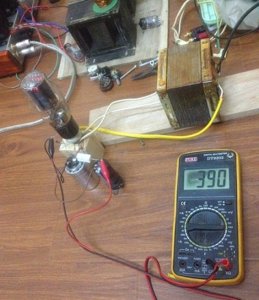

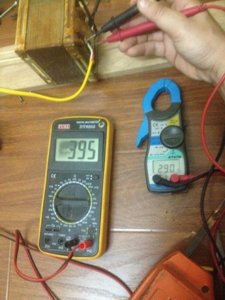

    e vừa làm rồi đây ạ :lol:, đóng thử cục nguồn mới quấn xem có khói lửa gì k


    Attached Files:

  15. thanhnamvu

    thanhnamvu Advanced Member

    Joined:
    5/3/14
    Messages:
    191
    Likes Received:
    3
    Location:
    quê hương Thiên trường
    Nếu là Họa my 1 thì áp này hơi cao. Theo KN của em Họa my 1 chạy class A cao áp lấy tầm 250v là vừa.

  16. tmvinh

    tmvinh Advanced Member

    Joined:
    7/4/09
    Messages:
    595
    Likes Received:
    69
    Location:
    Hà Nội
    k, e k làm họa my ạ. Mà theo kinh nghiệm các cụ truyền nhau, thường SE cứ lắp áp >300v cho nó sung :mrgreen:

  17. nongdanfo

    nongdanfo Advanced Member

    Joined:
    10/1/10
    Messages:
    1.682
    Likes Received:
    7
    Location:
    Cẩm Phả _ Quảng Ninh
    nguồn gì mà bé tí teo vậy cụ.. em mà làm nguồn là cứ phải to.. to cho khoẻ :p

  18. tmvinh

    tmvinh Advanced Member

    Joined:
    7/4/09
    Messages:
    595
    Likes Received:
    69
    Location:
    Hà Nội

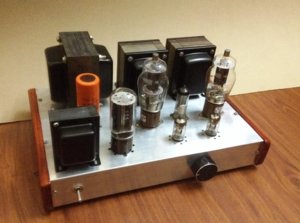

    Cục nguồn e dùng Fe 32, dày 5 , làm cho 807 se, công suất tính ra chưa đến 100W cụ ạ
    E có Fe 38 nhưng ngại làm lõi, nên làm biếng vs Fe 32 cho nhanh. Chạy mà nóng lại quay tay tiếp


    Attached Files:

  19. ngocnhung

    ngocnhung Advanced Member

    Joined:
    14/8/09
    Messages:
    378
    Likes Received:
    3
    Location:
    TraVinh City
    Bác Vinh làm đẹp quá! Bố cục hài hòa, nhìn tổng thể thoáng, có lẽ do không có nắm chụp các biến áp nên vậy :roll:
    Hỏng biết nội thất có vậy không, bác cho anh em nhìn luôn đi bác :D
    Àh! Mà bác đã cắm điện khi lắp vào chassis chưa sao không thấy đấu dây lên núm :?:
    Bóng tầng đầu chạy bóng gì vậy bác ?

  20. nongdanfo

    nongdanfo Advanced Member

    Joined:
    10/1/10
    Messages:
    1.682
    Likes Received:
    7
    Location:
    Cẩm Phả _ Quảng Ninh
    bóng này ra được mấy w vậy bác tmvinh ? trông xinh quá.. :mrgreen:

  21. tmvinh

    tmvinh Advanced Member

    Joined:
    7/4/09
    Messages:
    595
    Likes Received:
    69
    Location:
    Hà Nội
    tầng đầu e định dùng 12at7 srpp, cũng đang loay hoay tìm sơ đồ bác ạ. Nên e mới chỉ xong vỏ, chứ lòng mề chưa có gì ngoài đốt tim :lol:
    lắp chụp vuông e cũng có, nhưng thay đổi tí ti cho nó khác
    @Nongdanfo, con nhỏ nhỏ xấu xấu này chắc đc tầm 5-7w ( e định mắc 3 cực )

  22. tuanhung1433

    tuanhung1433 Advanced Member

    Joined:
    15/2/08
    Messages:
    641
    Likes Received:
    7
    chưa có zề mà bóng mở đầu, bóng lái khoan lỗ cắm bòng tùm lum rồi :mrgreen:, mắc srpp thì chơi luôn 12AX7 đi bác tmvinh

  23. tmvinh

    tmvinh Advanced Member

    Joined:
    7/4/09
    Messages:
    595
    Likes Received:
    69
    Location:
    Hà Nội
    em khoan đại, cắm vào nhìn cho đỡ thèm anh ạ :lol:
    mà có 1 tầng lái thôi anh, cái kia là "mắt thần" tung tăng xanh lè trong tối cho vui

  24. tuanhung1433

    tuanhung1433 Advanced Member

    Joined:
    15/2/08
    Messages:
    641
    Likes Received:
    7
    cụ ngâm cứu 807 và 809 đi nếu xem xem em tặng cụ sơ đồ 809 ráp cho 807 điều chỉnh 1 tý thôi, tầng lái qua bóng cs đá trực tiếp không dùng tụ (sơ đồ này là bảo bối tìm không có đâu nhé )

  25. tmvinh

    tmvinh Advanced Member

    Joined:
    7/4/09
    Messages:
    595
    Likes Received:
    69
    Location:
    Hà Nội
    e nhìn quả con 809 của cụ rồi, bóng đẹp ghê gớm, e thử tìm thì thấy nó gần vs 811 hơn :))
    trên ebay có cặp nhưng hình như lệch nhau, k thì e cũng bid roài đóa
