Cám ơn bạn ngocnhung rất nhiều, vậy là những ai quan tâm tới 4P1L PP/nung Ac sẽ tham khảo tốt hơn. @lenamit: lâu không thấy bác, bác khỏe chứ ? sản phẩm "áp cao" đến đâu rồi ? Thân
có đắt không cụ ? Mình tháo từng món ra rồi bảo họ phun cho ạ ? Buồn buồn độ thêm mấy cái led cho nó .. sáng như bóng đèn :mrgreen:
Em làm ở Hà nội, sơn và dầu bóng Nhật họ lấy tất cả 400k. Cứ lắp chạy , chỉnh ngon lành rồi tháo ra sơn tuy mất công tí nhưng đẹp.

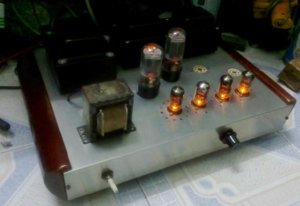

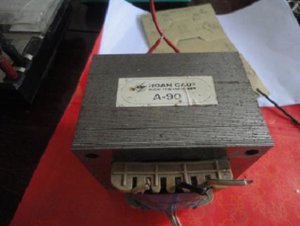

Dạo trước đi đá phải cục này, giờ định tháo ra cuốn lại thành BA nguồn cho cái dự án...chắc là treo vì tết đến nơi. Fe trắng 28 x 60 = 16,8cm2 => P = 282VA, nhưng kt thấy cũng tạm ổn. Không biết lúc cuốn cho ampli đèn có chịu nổi không ?
Em đoán là Fe này .. nóng cụ ợ.. Tuy nhiên có thể do trình tính toán và quấn của em cũng hơi ..ẹ .. :mrgreen:
Cám ơn anh Tuấn đã phát hiện, tôi gõ nhầm, nó chính là Fe28x60, fe trắng của "HOAN CAU" lắp trong amp bán dẫn. Chắc là amp công suất nhỏ sơ cấp chỉ dùng dây d=41 vậy mà vẫn không bị nóng, cuộn thứ cấp nguồn chính 30v-0-30v dùng dây d=62. Các lá fe cắt rất chuẩn đều tăm tắp, máy ảnh còi chụp nó thế nhưng BA trông rất chuẩn. Khi kt cách điện của lá thép khá tốt. Nhưng có lẽ chất thép của lá thì có lẽ bình thường ? Nó làm vậy là để hạ giá thành, vì amp bán dẫn cũng khá rẻ. Cũng chính vì vậy nên nó phải dùng BA có kích cỡ khá lớn để tránh bị nóng. Anh Tuấn lâu nay chắc bận, nên không thấy online, anh và gia đình vẫn khỏe chứ ? và đang ở HN hay HCM city vậy ? Năm mới kính chúc anh và gđ luôn vui khỏe, hạnh phúc, vạn sự như ý. Chúc a/e trên vnav sức khỏe, hạnh phúc và DIY nhiều sản phẩm hay. Thân chào.
Chào Bác Chủ, chào cả nhà. Em theo diễn đàn lâu lắm rồi nhưng chẳng có gì để bàn luận nhưng em cũng đã sưu tầm đc linh kiện để thực hiện một họa my SE và nhờ đến các bác để hành động, gia tài của em đây: - 2bóng 6y6GT thay đc cho 6n14n theo sđ trên kg bác - 2 bóng 6h1 và 2 bóng 6eh7 em kg biết dùng cặp nào cho chất lượng mong các bác tư vấn hướng dẫn. - phần nguồn đo đc 310-0-310 AC Em mong các bác ghé qua quan tâm để chim My của em sớm cất tiến hót.
2 đèn 6Y6GT này có công suất lớn hơn EL84/6P14P, nên khi lắp SE sẽ cho công suất ra lớn hơn, kéo được nhiều loại loa hơn 6P14P. Đèn 6Y6GT cho dòng lớn hơn (đến 56mA) nên khi chọn Fe cho OPT nên chọn loại Fe lớn tý sao cho công suất lõi Fe trên 70VA đến cỡ 100VA là được, chọn loại Fe mỏng tốt. Cấu hình là 6H1P - 6Y6GT cho mỗi kênh. 6H1P gồm 1 tầng pri + 1 tầng drive thúc sang 6Y6GT. Có thể thêm 1 tầng driv trước dùng 1đèn 6EH7 cho mỗi kênh, về sơ đồ cho đèn này có thể kham khảo ở sơ đồ phía trên, đèn 6EH7 về có bản chế độ giống 4EH7 (chỉ khác nhau điện áp nung tim thôi). Về biến áp 310-0-310 VAC cho loại đèn này thì hơi cao vì sau khi nắn lọc..., B+ cũng lên tới 345VDC, trong khi đèn này chỉ cho chạy áp lên tới 250v cũng đã ...cho âm thanh phê lòi. Mấy lời để bạn kham khảo. (mình chưa dùng đèn này, chỉ căn cứ data để phán thôi, bác nào đã dùng đèn này rồi cho bạn ấy chút kinh nghiệm) Thân
sđ tren là sđ 4p1l PP nhưng em dự định là SE mà bác, em dùng một bóng 6eh7 hoặc 6h1p có đủ để đẩy bóng cs 6y6GT kg bác bóng nào hiệu quả hơn theo kinh nghiệm của bác - E có cặp OPT quấn tay ghi 5K/8ôm, e đo được 360ôm, lõi 20mm*30mm, được cs bao nhiêu e kg biết dùng được kg bác - phần nguồn e để vậy dùng đc kg hay phải làm lại, mong bác giúp đỡ - cho em hỏi bóng 6y6GT có tương đương với bóng 6v6GT không bác mình dựa vào tiêu chí nào để biết tương đương vì em thấy ít có sđ dùng cho 6y6GT và hướng dẫn quấn opt cho 6y6GT.
Cái cửa sổ để cuốn dây Fe 28*60 này hơi hẹp (chỉ có 11mm) nếu cuốn để công suất P=120W thì chỉ cuốn được cuộn sơ và cuộn cao áp, rồi không có chỗ để cuốn các cuộn nung tim ! oái oăm quá, nếu dùng thêm BA nữa để cuốn cuộn nung tim thì hơi cồng kềnh. Lõi nó làm tính công suất cỡ 280VA vậy mà ... sử dụng cỡ 120W cho amp đèn cũng khó :mrgreen:
Công suất ra của OPT còn phụ thuộc vào cỡ dây cuốn của nó, có nghĩa là nó sẽ cho dòng điện đi qua cuộn dây sơ cấp là bao nhiêu mA ? về trở kháng thì như vậy (hơi cao 1 tý so với trở kháng ra của đèn 6Y6GT) tuy vậy vẫn dùng tốt, âm thanh sẽ dịu hơn, tuy nhiên không khai thác hết công suất của đèn. Về cấu hình như mình đã nói là 2 tầng kĐ dùng đèn 6H1P, rồi tín hiệu đưa sang kích tầng công sất 6Y6GT/ Vậy là mỗi kêng có 3 tầng KĐ. Tuy nhiên hệ số đèn 6H1P hơi thấp, cho nên nếu bạn không có Modul pre, khi đó tín hiệu từ phần phát đưa thẳng sang ampli, - để âm thanh hay thì nên thêm 1 đèn 6EH7 vào làm tầng tiền KĐ rồi mới đưa sang kđ tiếp bởi đèn 6H1P. Biến áp nguồn ra 310vac - 0 - 310vac không dùng cho trường hợp bóng công suất này được, e rằng sẽ đỏ phiến (mình nghĩ vậy) để an toàn nên cuốn lại cuộn cao áp này.: Nếu nắn cầu diode thì cuốn 190 - 195vac, dây d=0,3mm. Nếu nắn đèn cuốn 230vac - 0 - 230vac dây 0,22mm, nếu cuốn 1 cuộn thì dùng dây như nắn cầu diode. Nếu lõi to thì có thể cuốn cuộn thứ này thêm nhiều nấc điện áp như ra: 190vac - 220vac -230vac - 240vac - 250vac.../ tăng cỡ dây lên 0,35 để sau này có điều kiện nâng cấp cho nhiều dự án nếu muốn. Thân
Về cấu hình như mình đã nói là 2 tầng kĐ dùng đèn 6H1P, rồi tín hiệu đưa sang kích tầng công sất 6Y6GT/ Vậy là mỗi kêng có 3 tầng KĐ. Tuy nhiên hệ số đèn 6H1P hơi thấp, cho nên nếu bạn không có Modul pre, khi đó tín hiệu từ phần phát đưa thẳng sang ampli, - để âm thanh hay thì nên thêm 1 đèn 6EH7 vào làm tầng tiền KĐ rồi mới đưa sang kđ tiếp bởi đèn 6H1P. Biến áp nguồn ra 310vac - 0 - 310vac không dùng cho trường hợp bóng công suất này được, e rằng sẽ đỏ phiến (mình nghĩ vậy) để an toàn nên cuốn lại cuộn cao áp này.: Nếu nắn cầu diode thì cuốn 190 - 195vac, dây d=0,3mm. Nếu nắn đèn cuốn 230vac - 0 - 230vac dây 0,22mm, nếu cuốn 1 cuộn thì dùng dây như nắn cầu diode. Nếu lõi to thì có thể cuốn cuộn thứ này thêm nhiều nấc điện áp như ra: 190vac - 220vac -230vac - 240vac - 250vac.../ tăng cỡ dây lên 0,35 để sau này có điều kiện nâng cấp cho nhiều dự án nếu muốn. Thân[/quote] Cảm ơn A đã hướng dẫn nhiệt tình - như vậy opt em cần tìm lõi sắt bao nhiêu cm2 để đạt được từ 70VA-100VA em chưa tính đc. - Báo cáo A là em đã làm tèo một bóng 5r4 rồi vì lý do đấu lộn cực tính tụ trong quá trình thay ra thay vào, thiệt hại vô lý do sơ xuất. - Em tò mò theo hướng dẫn của A ở trên cho tầng CS 6V6 kết quả E đo được: Ua=250v, Uk=30v, em lắp Rk=500r, Rg1=220K, Rg2=120r đấu lên Anod (em kg biết gọi là chạy chế độ gì ), em có thác mắc muốn hỏi A sao trên data ghi Ug1 =-14v mà em chẳng biết đo và chỉnh thế nào để đc -14v (lý do này thay tụ làm cháy đèn nắn), em đo giữa g1 và Katot được 29v là sao vậy A. - Tiện em hỏi luôn là đ/áp trên mạch dùng để tính toán B+;B++ là đ/áp : sau nắn chưa có tụ, chưa cắm đèn hay là đẵ cắm đèn đầy đủ, vì em thấy trước và sau cắm đèn chênh lệch rất nhiều. Cảm ơn A nhiều
Cảm ơn A đã hướng dẫn nhiệt tình - như vậy opt em cần tìm lõi sắt bao nhiêu cm2 để đạt được từ 70VA-100VA em chưa tính đc. - Báo cáo A là em đã làm tèo một bóng 5r4 rồi vì lý do đấu lộn cực tính tụ trong quá trình thay ra thay vào, thiệt hại vô lý do sơ xuất. - Em tò mò theo hướng dẫn của A ở trên cho tầng CS 6V6 kết quả E đo được: Ua=250v, Uk=30v, em lắp Rk=500r, Rg1=220K, Rg2=120r đấu lên Anod (em kg biết gọi là chạy chế độ gì ), em có thác mắc muốn hỏi A sao trên data ghi Ug1 =-14v mà em chẳng biết đo và chỉnh thế nào để đc -14v (lý do này thay tụ làm cháy đèn nắn), em đo giữa g1 và Katot được 29v là sao vậy A. - Tiện em hỏi luôn là đ/áp trên mạch dùng để tính toán B+;B++ là đ/áp : sau nắn chưa có tụ, chưa cắm đèn hay là đẵ cắm đèn đầy đủ, vì em thấy trước và sau cắm đèn chênh lệch rất nhiều. Cảm ơn A nhiều[/quote] Đèn 6V6 khác 6Y6GT đấy. Rk = 500r là hơi lớn đấy, nên giảm xuống cỡ 320r hoặc 300r, đo áp tại Rk, chia cho Rk để biết dòng Ik chạy đạt chưa, nếu chưa thì giảm Rk... Áp B+, B++, ......là áp ở chế độ có tải (nghĩa là đã cắm đèn và máy hoạt động bình thường) Mà bạn ráp theo sơ đồ nào vậy ta? úp sơ đồ lên mới dễ phán. Thân

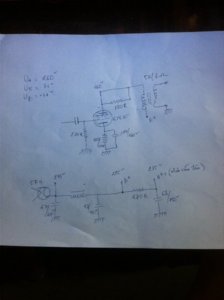

Đèn 6V6 khác 6Y6GT đấy. Rk = 500r là hơi lớn đấy, nên giảm xuống cỡ 320r hoặc 300r, đo áp tại Rk, chia cho Rk để biết dòng Ik chạy đạt chưa, nếu chưa thì giảm Rk... Áp B+, B++, ......là áp ở chế độ có tải (nghĩa là đã cắm đèn và máy hoạt động bình thường) Mà bạn ráp theo sơ đồ nào vậy ta? úp sơ đồ lên mới dễ phán. Thân[/quote] - Thực ra em chẳng thấy chỗ nào trên DĐàn nói về lắp 6y6GT, nên em tính theo chủ đề này nhờ A hỗ trợ: Em tập lắp phần CS trước sau đó em lấy phần pre & thúc của " Họa My 2012" của bác em thay 6h2 bằng 6h1, ý em là vậy đc kg bác. - Mai e sẽ có bóng 5r4 khác và e sẽ đo Đ/a và vẽ chi tiết phần CS em đang lắp để nhờ bác phán giúp chứ thế này còn tèo nữa... Cảm ơn bác nhiều
