PCL86 là đèn 3-5 cực, nó thay cho 6p14 phần 5 cực, phần 3 cực thay cho 1/2 đèn 6H2P hoặc 6H1P (tất nhiên phải cơ cấu lại sơ đồ chân), ngoài ra công suất của pcl86 nhỏ thua công suất 6p14 một chút. Trong sơ đồ trang trước bạn vẽ: chân lưới g2 của 6Y6GT là chân số 4 nối qua trở lên Plat - Đây là kiểu mắc triode (chính xác là mắc theo kiểu chạy 4 cực) (chân số 3), vẽ như trong sơ đồ là sai. Nếu Uk=30v, Rk=500R => Ik = 30/500 = 60mA, hơi lớn chút. (có thể giảm Rg1 xuống để giảm dòng Ik) Thân
Dạ đúng em vẽ nhầm R 150r phải mắc vào lưới g2, vậy em hạ Rg1 xuống bao nhiêu ôm và em đo thế nào để có -14v như data, nhờ anh giúp hộ em chỗ thay 6h2 bằng 6h1 để em tìm linh kiện, nếu e kg lắp mạch âm sắc thì chân 6 đấu trực tiếp qua chân 2 hay qua tụ 0.047mf và điện trở lưới chân 2 là bao nhiêu vậy anh. Cảm ơn anh
Ug1, Uk phụ thuộc rất nhiều vào các thông số: B+, Rg1, Rk, Ri (nội trở đèn) Rload...Bởi vậy bạn phải vẽ (hoặc chọn 1 sơ đồ nào đó) hoàn chỉnh định ráp, up lên thì mọi người mới tư vấn tốt được, chứ hỏi kiểu này thì chịu không tư vấn được đâu.

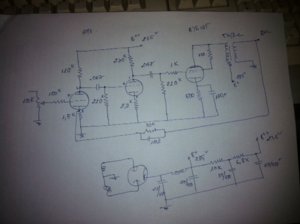

Bác Cungdhv ơi, em tính lắp theo sđ này bác hỗ trợ dùm em tính toán số liệu, em kg quen nên vẽ xấu bác chịu khó soi hộ em. Cảm ơn bác
Hạ Rk của 6Y6GT xuống cỡ 300 R/5W, hạ B+ xuống cỡ 255v-265v (như đã nói ở bài trước là phải hạ áp cuộn cao áp). Ngoài ra có thể phải hạ Rg1 xuống còn 150k... (thử xem sao). Chúc may mắn.
Dạ, em thử từng bước theo hướng dẫn của bác và thông tin nhờ bác hướng dẫn, hco e hỏi tụ và trở giữa chân 6&2 bóng 6h1 thì sao A. cảm ơn anh
Cứ làm như sơ đồ, tụ có thể lấy từ 0.047uf - 0.1uf/350v trở lên, trở anod nên lấy loại có P = 1w và 1/2w cho trở thiên áp lưới. Nếu không có thì có thể lấy loại 1w cho cả 2 loại.

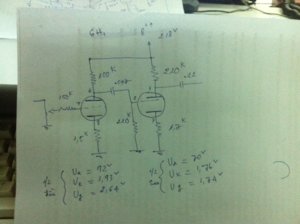

Cứ làm như sơ đồ, tụ có thể lấy từ 0.047uf - 0.1uf/350v trở lên, trở anod nên lấy loại có P = 1w và 1/2w cho trở thiên áp lưới. Nếu không có thì có thể lấy loại 1w cho cả 2 loại.[/quote] Em đã lắp xong nhưng e có cảm giác chưa tách bạch, thiếu bass, số liệu em đo đc trên sơ đồ, E nhờ A xem lại xem hợp lý chưa ( dòng & áp) cần thêm bớt gì kg. - Mạch hồi tiếp E chưa lắp vi e nghe nói khi nào ổn định mới lắp - Khi em mở 2/3 volum kg có dây tín hiệu loa bị ù xì, lắp dây tín hiệu vào thì hết, bệnh này là sao vậy anh
Giúp bác Cung 1 tay :mrgreen: 1/ sơ đồ 6Y6gt trên chạy chế độ fake triode nếu không có loa toàn giải tốt , thùng đạt yc kt thì khó mà nghe bass đầy :roll: 2/ khi lắp dây tín hiệu (RCA) vào trở kháng Z thấp do kết nối , hay khi chưa hát đầu CD có mạch mute nên nó êm không nghe ù xì là cơ bản mạch nguồn tốt . không cắm dây in theo mạch trên mở volum cao thì xì là bt , DIY nên phân biệt Ù và xì khác nhau nhé Ù là nguồn lọc chưa tốtcòn lẫn 50Hz Ac nên có tiếng Ù như động cơ máy bay cánh quạt :mrgreen: Xì : là tiếng ồn trắng , mute là nó im...re 3/ mạch này cơ bản có nhiều điểm bất hợp lý bác nên chọn mạch SE đơn giản uy tín khác mà lắp ví dụ mạch của lão Nhật bổn Sakuzu : http://www.furo-visu.com/s_old-single/sakuzu/6Y6s1.gif Links gốc: http://www.furo-visu.com/s_old-single/6Y6S-1.html Các tham số kt , cách đấu nối bác xem cách Diyer Nhật làm , chổ nào chưa hiểu có thể nhờ bác gúcgồ dịch nhé .
Lâu lắm rồi mới thấy cụ Mít tái xuất gjang hồ. Mà cũng lâu rồi ko thấy sản phẩm mới nào của cụ. À. Các cụ cho em hỏi nếu có tiếng sèo sèo như rađio ở loa treble thì làm sao ạ? Em thì dòm thấy mạch dùng hơi nhjều tụ nối tầng ạ
Ban nên tìm mạch chạy bóng 12at7 rồi rồi căm bóng 6h1 vào... mạch bạn làm nó ngược vì vậy đung là tiếng nó chả giống ai..... với bóng 6y6 thì bác lên dùng 1 nửa triode đẩy cũng được rồi..... chasic khoan rồi thì chập đôi vào cũng oki...
Các bác cho em hỏi chút: bây giờ con hoạ my 1 của em muốn lắp thêm mạch phono vào có được không . Bác nào đã lắp rồi cho giúp em mạch với. Em xin cảm ơn.
Ngược vì nó chả giống ai bác à.... còn theo kinh nghiệm em làm thì bác cứ chọn mạch đã được mọi người làm rồi làm theo nhanh và hiệu quả....
Cảm ơn bác Mil, thế thì e nên lắp theo chế độ nào để đạt hon, e dùng loa đồng trục Akai, những điểm nào vô lý bác có thể hướng dẫn e đc kg, cảm ơn bác nhiều.
Loa đồng trục cũng ko dễ kéo đâu? Akai loa bass bao nhjêu cm? Theo em cứ làm com push pull đánh cho ...bông
SPK đồng trục SS110 Akai vậy tôi biết "chú" ở đâu rồi :mrgreen: điểm nào vô lý có tôi bàn qua cho chú Nghĩa rồi , tôi là người dạy chú ấy và khoảng 7 ae diyer khác khu vực pr, lời khuyên của bác@ Caoan là đúng , với người mới "cứ chọn mạch đã được mọi người làm rồi làm theo nhanh và hiệu quả.... cần gì DIY chơi cứ ghé nhà và hỏi thẳng cụ thể tôi sẵn sàng giúp chú , dạo này tôi it tg one line nên không reply ở đây làm nhạt topix cụ Cung
Cụ Nông . Loa Akai đồng trục SS110 là loa thuộc dạng xách tay "portable" 2 cái ghép với nhau nguồn gốc nó từ các PX Của quân đội Mỹ bán ra thời VN war .rất nhẹ kéo bass 25cm ở giữa có 1 loa treble con rất hay nguyên bản loa này bán đi kèm với tape rec Akai M8 chạy SE/ EL84 nghe rất hay nó đây bác Nông
Đúng rồi bác mil, e chỉ có cặp loa cỏ này đang tập lắp chơi mà chưa đc sao lắp đẩy kéo đc, hôm nào e gặp bác để thọ giáo nhé
