Cái này nó tùy vào loa của người diy thôi... Còn như bạn nói nó giảm gain đi, giảm bass đi chính là do không thoát được xoay chiều nên nó làm xấu đường đặc tuyến khuếch đại của đèn đó bạn....
Cảm ơn các bác đã đóng góp, thực tế khi chưa đăng bài này, em đã giảm tụ thoát kathod (chỉ lắp 4 uf không phân cực) thì đã giảm được độ khuếch đại nhưng tiếng bass bị thiếu, nhòe, không gọn nên phương án giảm tụ thoát xuống thấp là không ổn; nếu giảm tụ xuống còn 47-68 uf thì coi như không giảm vì độ khuếch đại vẫn thế. - Thực ra thì cái đèn E88cc này ghép tầng tiếp để đảm bảo điều kiện trong vùng đặc tuến không méo cho cả 2 tầng thì cũng khó chọn. Hiện tại đường tải Ri = 19,3 k (lý thuyết là 2.3 x 8.3 = 19.1k cho vùng Vba 60v) ; mu =24 (Giá trị nhà sản xuất là mu = 33). Nếu tăng đường tải thì rơi vào vùng méo; em đã giảm R 470k của G1 xuống 320k thôi chứ giảm xuống nữa thì bị méo nên hiện tại em chưa có cách nào để giảm. Để nghe CD thì tạm được chứ nghe Rell to Rell do còn qua 2 tầng khuếch đại sửa đọc bằng đèn từ đầu cối nữa thì quả thực không ổn vì chiết áp phải để mức nhỏ.
Bạn thử tăng R 330om lên thành 1.2- 1.5k giảm R anot đèn tiền khuếch xuống 1 ít xem có cải thiện được tình cảnh không...
Sao bác không quăn luôn con tụ có phải hay hơn không. Giảm gain. Đều giãi. Đỡ nhức đầu mỗi tụ một chất âm.
Đúng, cuối cùng là em quẳng 2 con tụ thoát, Giảm gain rất nhiều; âm thanh trong trẻo, bass đã nhẹ nhàng hơn, không còn nặng nề huỳnh huỵch như trước. Còn việc phải làm là tìm cách quẳng nốt 2 cầu Điốt đốt tim 2e22 đi mà vẫn im như thóc là xong.
bỏ tụ thoát có làm " xấu đường đặc tuyến khuếch đại " như bác nguyenha 7940 đã nói không bác he he he Em không biết gì về kỹ thuật , em cứ chơi thực tế thôi
Quẳng nốt diot đốt tim luôn đi bác. Kiếm con biến trở 50ohm xoay xoay nó giảm ù đến tối thiểu. Cách xa 1 mét không nghe đâu.
Đây là nhận xét riêng của bác sỹ tcqanh: Mạch thấy bình thường, chạy ổn định. Tuy nhiên dư gain quá nhiều, trong khi 2e22 cần hơn 20V lái vào lưới và bác ấy có khuyên thay các đèn khác như: 6cg7, 12bh7 hoặc 5687 hoặc vẫn gữi đèn e88cc nhưng dùng 1 tầng khuếc đại bằng cách chặp song song 2 triode lại. Còn bỏ tụ thoát thì chỉ giảm gain thôi chứ mình có thay đổi điểm làm việc đâu mà làm " xấu đường đặc tuyến khuếch đại ". Bác hoangphung nói: "mỗi tụ một chất âm" nên mạch đủ gain rồi thì bỏ tụ đi, càng đơn giản càng tốt; âm thanh nghe như em đã nói ở trên sau khi bỏ tụ. Việc tụ thoát kathod, tụ nối tầng có thể xem thêm ở đường linh : http://breakout.com.vn/tinh-toan-tu-dien-cathode-bypass-trong-tube-amp.html
Đã quẳng nốt 2 cầu Điốt đốt tim 2e22, đo 2 đầu cọc loa 8 ohm được 1,4 mmV bằng đồng hồ hiện số và kiểm tra lại trên đồng hồ kim (DCX 20.000 ohm/v) khi để volum min và max. Các bác cho nhận xét về độ hum khi đốt AC để em còn chỉnh tiếp. Ghé tai vào loa thì vẫn ù nhẹ, không biết tai có điếc hay không.
Bác nghe nhạc mà cứ dí tai loa thì thôi em hổng nói. Còn mở nhạc lên riu riu rồi ra bàn ăn cơm với gia đình thì em bàn. Nếu tới bàn ăn mà còn ù thì mua biến trở chỉnh hum shop minh thanh có bán. Nếu không nghe gì hum, ù, rền. Thì ok, bóng đốt trực tiếp nó vậy. Muốn ok 100% thì tốn tiền mua bo coleman.
Bàn một tí cho vui, lâu nay trên diễn đàn cũng thấy lắng về kỹ thuật. Cái 2e22 đốt tim AC với loa bass 30 (Jensen12) ngồi đối diện 0.5 m thì thấy hơi ù, còn 1 m thì lặng như tờ. Em đã thử bật, tắt mấy lần để nghe ngóng xem sự thay đổi tương đối của tai xem thế nào thì thấy ngồi xa 1 m như bác nói, bật, tắt âmly đều không phân biệt được gì (em có thói quen bật nguồn bằng Remote RF để bảo vệ khi mình vắng nhà). Suy cho cùng, đốt AC cho 2e22 khi quấn B/A ta chỉ cẩn thận bọc cho nó các lớp màn chống nhiều là được. Em đốt tim đèn nắn và 2e22 cùng một B/A. Trên diễn đàn, bác Cungdv nói đốt cho Fd422 Ac mà im như thóc sau 8 giây, em nghĩ mãi mà chưa ra. Em chỉ thấy hơi giống bác Cung nói là khi bật nguồn thì ù khoảng 8 giây sau đó ù như trên, theo em nghĩ khi bật nguồn áp +B chưa đủ cung cấp cho đèn nên nó ù, khi tụ đã nạp đủ, áp đủ, đèn hoạt động theo mạch thì trở lại bình thường. Còn về tai thì đùa cho vui thôi chứ đâu có điếc, đã điếc thì nghe nhạc làm quái gì nữa. Em đã so sánh độ ù với con EL84 SE của em rồi, chấp nhận được.
chào bác chủ bác cho em hỏi thông số quấn cái biến áp nguồn em họa my của bác với ahj thứ cấp : cao áp 250v ra dòng bao nhiêu mA, đốt tim 3.2 - CT - 3.2 bao nhiêu mA và đốt tim nắn 5v có phải 3A ko? em mới tập tọe diy bác cho em xin thông số quấn biến áp với được không em có cục phe xám tháo máy lưỡi fe 3.2 x 5cm Xin cảm ơn và rất mong nhận đc sự giúp đỡ của bác chủ và các bác trên toppic
Với Họa My SE, dùng 2 đèn 6p14p chạy dòng cao cũng chỉ 40mA/1 đèn, các đèn còn lại khoảng 15mA (đã tính dư). Vậy toàn máy chạy cao lắm cũng chỉ 120mA, bạn dùng 1 đèn nắn loại 5u4c (hoặc các loại tương đương) cho dòng nắn cỡ 120mA là dư sức, dòng nung tim 2A, nếu dùng loại đèn 6X4 hoặc các loại tương đương thì dùng điện áp nung tim 6,3v dòng nung 0,6A thì cần 2 đèn (loại này có dòng nắn tối đa khoảng 70mA). nếu dùng loại đèn này hoặc tương đương, thì ta có thể dùng chung cuộn nung tim cho tất cả các đèn trong máy (tuy nhiên phải tăng cỡ dây nung tim) đèn 6p14p có dòng nung 0,75A/mỗi đèn, đèn 6n1p có dòng nung 0,6a, đèn 6n2p có dòng nung 0,35A; từ đó bạn có thể tính ra được cỡ dây cần cho mỗi loại điện áp. bạn thử tính rồi mọi người sẽ kiểm tra cho. Fe xám tháo máy cuả bạn có P= 160W dùng làm biến áp nguồn khá tốt.
em tính biến áp như này bác xem giúp em đc không - sơ cấp 220V: 660 vòng dây 0.6mm - Thứ cấp: cao áp 250V -0.25mA là 750 vòng day0.35 - đốt tim 3.2-0-3.2V 3A là 20 vòng 10 vòng ra CT quấn tiếp 10 vòng dây 1.2mm đót tim nắn : 50v -3A là16 vòng dây 1.2mm bác xem giúp em xem có ổn không, chân thành cảm ơn bác!

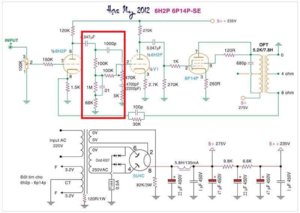

Bác chủ top cho em hỏi, theo mạch họa mi, em muốn bỏ tần điều chỉnh âm sắc đi thì phải nối thế nào và những lk còn lại thay đổi giá trị thế nào ạ ? Em cảm ơn.
E lôi lại bài cũ bác pót, em tính đi tính lại vẫn lấy hoay đc bá cho em xin file tính toán thiết kế nguồn của bá vói hạ có ví dụ nó dễ học hơn,. Xin chân thành cảm ơn bá nhiều
Nếu cẩn thận nên làm thế này: 1. Tính công suất tiêu thụ toàn máy: a, - Tính công suất nung tim cho các đèn rồi cộng lại; b, - Tính công suất tiêu tán p lat của các đèn. công a và b ta có công suất tiêu thụ sơ bộ. + 30% dự phòng, tổn hao...ta có công suất tổng cho máy. Ví dụ công suất nung tim cho 2 đèn 6p14p là = 2 * 6,3v * 0,76A =9,576 W ta lấy tròn 10W, tương tự 2 đèn 6H2P => p=2*6,3*0,35 = 4,41W ta lấy tròn 5W. v.v.v....rồi bạn cứ tính là sẽ ra sau khi tính công suất tiêu thụ có trừ hao. Ta tính cỡ dây đồng sơ cấp: ví dụ tổng P = 120W => tính cường độ dòng điện I = P/u = 120/220 = 0,545A ta lấy tròn 0,55A nếu lõi thép lớn bạn có thể lấy 0,6A để dự phòng tổn hao thánh nóng dây. => tính đường kính dây sơ (chưa kể lớp sơn) d= 0,7*sqrt I = 0,7*sqrt 0,6 => ta lấy tròn dây 0,55. v.v.......tương tự ta tính cho các loại dây khác, tính số vòng, đường kính dây, bạn có thể tham khảo các bài trên.... Chúc bạn thành công
Rất cảm ơn bác đã chỉ cho em rất chi tiết ah. Về cơ bản em cũng đã hiểu đc phần nào. Để sâu hơn chắc tranh thủ mấy hôm tết ở nhà đọc lại mấy toppic về nguồn và các bài hướng dẫn. Mấy hôm nay chuẩn bị tết ko có thòi gian lên đọc trên trang cũng thấy nhớ trang quá vào thấy bài viết hướng dẫn của bác em thấy rất vui vì có bác và nhiều anh em trên này giúp đỡ. Nhân dịp năm cũ sắp qua năm mói sắp đến e xin chúc Bác và anh em trên trang nhà Năm mói an khang thịnh vượng. Gặp nhiều may mắn và thành công trong công việc, có nhiều bài viết hướng dẫn cho anh em mới như em
Đã xử lý ngay: Khoan 3 lỗ bằng mũi khoan 1 ly: một mũi trên đầu núm để hàn dây đồng Anot, 2 mũi bên hông núm để bơm keo Epoxi (2 t/p) vào để gắn núm, để khô keo, đã cho kêu 1 tiếng thì thấy vết gắn Epoxi an toàn, không hiểu chạy 4-5 tiếng, đèn nóng lâu thì Epoxi có bong ra hay không
Thường chân đèn bị lỏng, hay núm bị bong, có thể nhả mối hàn rồi từ từ nhấc núm hoặc đế chân ra (với chân thì hút hết thiếc để dễ nhổ) sau đó làm vệ sinh sạch sẽ, cẩn thận kẻo đứt dây rồi cho keo 2 thành phần vào đầu thủy tinh, cho 1 ít vào núm, để lỗ ở giữa không cho keo, để dây đồng không dính khi co núm vào, sau đó từ từ cho núm vào chú ý cực đồng chui qua lỗ núm, rồi ấn chặt núm xuống, cân chỉnh núm ngay ngẵn, hàn thiếc nối dây đồng vào núm rồi để keo khô là ok/ (hôm nay mới có dịp vào mạng) lâu anh em không gặp nhau, chắc là 2E22 kêu tốt.
Lâu nau em đang loay hoay với mạch ghi băng reel to reel bác ạ, trước đây ít vọc đến mạch ghi cassete nên bây giờ đang tiến hành lắp mạch ghi băng cối cho vui, Còn 2E22 kêu tốt.
