Trường hợp bác ấy có 2 cái biến áp ko có CT và áp thấp như vậy, thì làm cách này cũng ok Nhưng nếu mà mới chỉ có 1 cục, lại mua thêm cục nữa, thì chi phí cũng bằng quấn cái khác, mặt khác ta có thể quấn thêm cao áp, đốt tim, và có thể dùng dài dài cho vài dự án khác phía sau, nghiệp DIY còn dài dài mà. Còn cái cục biến áp áp thấp ấy, có thể nắn cầu diot, chơi cho cục pre. Pre + preampli sẽ hái èn nữa! Vài ý kiến chủ quan, hehe
bác Rock đọc comment của bác ấy xem ? bác ấy có sẵn cái biến áp rồi , vấn đề là: PSU làm ampli có sẵn mà áp nguồn thấp(dòng lớn dĩ nhiên) bác ấy muốn nhân áp và thêm đèn nắn chơi ; như vậy làm hoa mi cần biến áp thêm gì nữa ?hay bác Rock lại muốn cho hái èn nung FF riêng chắc ?
Nếu có điều kiện Bạn nên cuốn lại cuộn thứ cấp có điểm giữa CT, hoặc không có cũng được . Có một số trường hợp do lõi chữ EI có hạn về cửa sổ, nên mình chỉ cuốn 1 cuộn không có CT, rồi tạo CT sau, vẫn tốt, vỏ máy không rò điện, đạt chỉ tiêu nhanh, tốt, rẻ . Trước khi tháo cuốn cuộn thứ . Bạn nên đo chính xác xem cuộn thứ ấy ra bao nhiêu Vac. Khi tháo bạn đếm số vòng, lấy số vòng/điện áp ta được số vòng/1 von, đem nhân với số von định cuốn ta sẽ có số vòng phải cuốn cho cuộn thứ mới . Cuộn thứ mới nên cuốn 250 – 260Vac. Nếu cuốn có điểm giữa CT bạn dùng dây 0,2mm là được, nếu chỉ cuốn 1 cuộn (không có CT) dùng dây 0,25-0,27mm là được. trước khi cuốn thứ cấp bạn dùng giấy bạc cuốn 1 vòng hở mạch làm màn chắn tĩnh điện, lấy 1 dây điện nhiều sợi nhỏ cho tiếp giáp 1 đầu vào giất bạc, đầu còn lại cho ra ngoài để hàn mass. Bọc cách điện cẩn thận, rồi hãy cuốn thứ cấp. Cuốn cuộn thứ 250-260v xong, cách điện, bạn cuốn tiếp cuộn 5v/2A để nung tim đèn van (dùng dây 1mm ) Riêng tôi cũng đã cuốn một số trường hợp cuộn thứ không có CT (vì cửa sổ chật) Họa MY cũng chỉ cuốn 1 cuộn thứ cao áp, rồi nắn tạo CT (mass), vậy mà vỏ máy vẫn rất cách điện, không hề giật dù cho đi chân trần. Trong trường hợp bạn vẫn thích dùng nắn bội áp, thì có thể nắn theo sơ đồ gửi kèm. Chúc bạn chọn được cách làm vừa ý. (ưu nhược củ từng cách nắn đã có các bác ở phía trên bàn rồi)

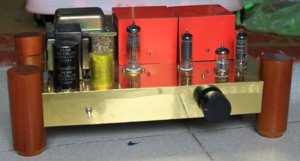

Bạn là người thứ 2 có HM. Chúc mừng sản phẩm Họa My của bạn, giá như ở gần nhau ta mở hội cho Họa my cùng hót thì hay biết bao nhiêu .

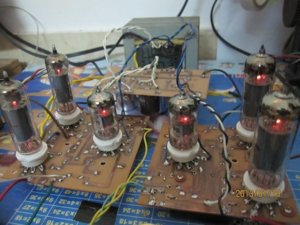

thấy các bác làm họa mi em cũng bon chen lôi mớ 6П14П-EB loẳng ngoằn của em ra đấu nối nghe lại. lúc đầu mới làm thấy bình thường sao giờ nghe lại hay thế. :mrgreen:
trước khi cuốn thứ cấp bạn dùng giấy bạc cuốn 1 vòng hở mạch làm màn chắn tĩnh điện Em thấy người ta hay quấn 1 lượt dây emay nhỏ để làm màn chắn , vậy giấy bạc có ngon hơn không Bác , giấy bạc mỏng chắc có lợi về mặt cửa sổ ( vì em thường xuyên bị ..tràn khung )

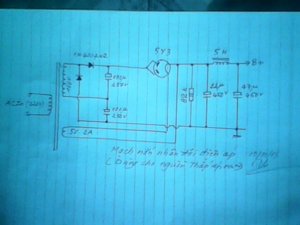

Cảm ơn các bác đã nhiệt tình góp ý cho dự án của em, đặc biệt bác cungdhv đã vẽ giúp mạch nguồn rất cụ thể. Đúng là do muốn tận dụng cục nguồn sẵn có (loại khá tốt) nên em mới phải theo phương án hơi rắc rối như vậy. Với sự tư vấn của các bác em đã khá yên tâm rồi, nhưng lại nảy sinh 1 vấn đề nữa :mrgreen: : Đó là với thứ cấp biến áp của em khoảng 160v nếu nắn bội áp sẽ cho ra khoảng gần 400v :cry: , vậy phải lựa loại đèn nắn nào chịu được điện áp cỡ ấy và cho dòng ra 150mA trở lên, trong khi đốt tim của em chỉ có 6,3v, không có 5v nên sự lựa chọn sẽ bị hạn chế. Lúc đầu em dự kiến dùng EZ81 nhưng e rằng nó không chịu nổi cao áp như trên, đang bí quá. Các bác tư vấn tiếp cho em xem có thể dùng EZ81 được không hoặc nên dùng loại nào phù hợp cho điều kiện này nhé.
Theo mình, giấy bạc tốt hơn dây điện loại nhỏ (giấy bạc kín hơn dây điện, dây bạn cuốn vẫn có khe hở và điều thứ 2 là giảm được sự tràn cửa sổ . - 160v nắn bội áp sẽ cho 320 (lí thuyết) lấy đâu ra gần 400v? - Để cẩn thân hơn, bạn có thể chuyển trở 82K/2w trong sơ đồ trên về phía trước tại vị trí: 1 đầu trở nối vào Anod đèn nắn (sau diođ nắn chu kì +) , đầu kia nối vào mass ( đầu - tụ lọc nguồn phía dưới). - Đèn EZ81 dùng vừa đẹp, có dòng nắn 150ma/350v

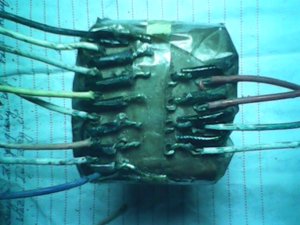

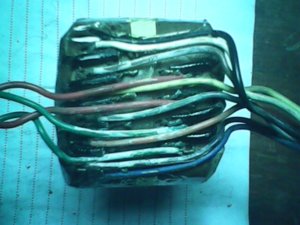

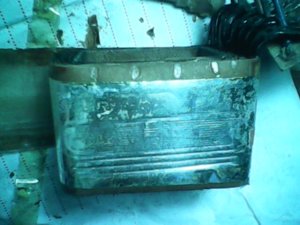

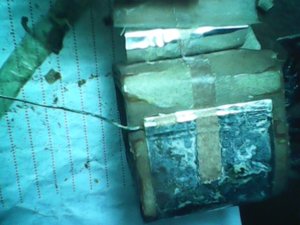

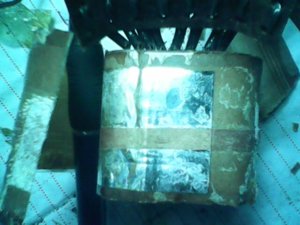

Hôm nay tháo cái biến áp nguồn Nhật cũ để làm dự án mới, nhân tiện chụp cái hình để các bạn tham khảo cách ra đầu dây của "Anh cả da vàng". Cái đầu dây ra nối mép trong giấy bạc không dùng dây bọc, mà dùng dây "TRần", ép sát mép ngoài cùng, khi vào Fe, lá fe tiếp xúc vào dây dẫn - lá fe là vật dẫn trung gian nối màn chắn (giấy bạc) với schasis từ schassis lại nối ra mass. Đây là cục nguồn của cái quay băng cối AKai (1 người bạn tặng), tôi vừa tháo fe ra để cuốn lại, P/s: Hình chụp dưới ánh điện = DT cỏ các bạn thông cảm.
Cảm ơn bác , vậy là ngon mà khỏe re đỡ phải quấn , cách điện nhiều . Chắc từ nay em sẽ chơi kiểu này thôi
Em không nhớ công thức tính nên đã thử lại mạch nắn bội áp bằng phần mềm PSU designer (chỉ tính phần nắn bội áp bằng diod và mạch lọc CLC sau đó, coi như không có đèn van, tải là 5k. Kết quả như sau: - Với thứ cấp biến áp 160V và 2 tụ lọc sau diod = 100uF (như sơ đồ của bác) thì DC ra là 396V :shock: , điện áp khá phẳng, biên độ dao động chỉ khoảng 80mV - Cũng với thứ cấp như trên, nếu thay trị số của 2 tụ lọc = 10uF thì DC ra khoảng 360V nhưng nắn không phẳng bằng trường hợp trên, biên độ dao động khoảng 190mV Như vậy, để có B+ vào khoảng 275V thì em sẽ phải thêm 1-2 mắt lọc RC, như vậy sẽ làm tăng nội trở nguồn, để hạn chế mức tăng nội trở này thì nên chọn cách thứ 2 ở trên (cách này còn tiết kiệm chi phí và không gian do giảm trị số tụ xuống 10uF). Tuy nhiên cách thứ 1 lại cho điện áp DC phẳng hơn cách thứ 2. Vậy bác cho em hỏi lựa chọn nào là tối ưu và giảm trị số 2 con tụ sau diod xuống 10uF có ảnh hưởng gì khác không?
Các bác cho em hỏi tý, đó là cách nắn bội áp, dùng 2 cục biến áp riêng biệt rồi gộp lại để được điện áp lớn hơn Có khái niệm cách nắn bội dòng ko các bác nhỉ? Chả là em có cục biến áp, bữa trước quấn 5V/4A để dùng cho 5u3c Nay em bê cục nguồn đó vào chơi cho 811, cần dòng lớn nên đang tính chuyện nắn bằng 5u8c. Tuy nhiên con 5u8c này ít nhất phải cấp dòng đốt tim cho nó là 5A, mà nguồn đốt tim đèn nắn của em chỉ có 4A Nếu kiếm thêm cục biến áp nhỏ nhỏ, 5V/1-2A và ... gộp với nguồn đốt tim 4A đã có, để được nguồn 5V/5-6A đốt cho 5U8C, liệu có được ko ?
Không gộp được đâu, nguồn nào có điện áp thấp hơn tí sẽ là tải cho nguồn cao hơn. Trong trường hợp 2 nguồn = nhau thì bạn cũng không "hòa mạng" được vì làm sao 2 nguồn này cùng pha nhau ? Tốt nhất cuốn cái BA khác đủ 5A -6A/5V
Trường hợp nắn bội áp như sơ đồ trên thì xét về mạch nắn vẽ đồ thị ta thấy dòng điện giống kiểu nắn nửa chu kì: Giả sử tại thời điểm ở đầu trên của cuộn dây dòng điện là +, đầu dưới là âm, ta có nửa chu kì dương (+) qua Diod trên nạp và tụ hóa phía trên, cực âm đầu dây phía dưới nạp vào phiến âm (của tụ trên), sau đó dòng điện đổi chiều, đầu cuộn dây sẽ mang điện âm, điện áp âm này sẽ qua qua Diod phía dưới nắn lấy chu kì âm (-) nạp vào tụ hóa dưới, cuối cuộn dây điện áp mang dấu (+) sẽ nạp vào đầu cực dương tụ dưới. Như vậy đồ thị điện áp ra sẽ là tổng của 2 điện áp rơi trên 2 tụ hóa. Khi chưa có tải, nếu đo điện áp này ta sẽ thấy điện áp khá cao > 2 U sơ cấp. Sau đó dòng điện lại đổi chiều, giống trường hợp ban đầu lại nắn nạp tụ hóa …nhưng 2 chu kì này sẽ cách nhau = ½ chu kì, đồ thị như nắn ½ chu kì, chỉ khác là điện áp tăng lên so với nắn nửa chu kì. Điện áp nắn này sẽ được lọc bởi các tụ hóa, nếu dùng tụ có muy lớn thì điện áp ra lớn và được lọc tốt hơn trường hợp tụ có muy nhỏ. Bạn có thể dùng tụ nhỏ (nếu thấy không an toàn), nhưng vẫn phải mắc 1 trở tải để ổn định và bảo vệ đèn nắn. Việc tụ nhỏ dẫn đến lọc chưa tốt cũng không sao, vì sau đèn nắn bạn phải dùng tiếp mắt lọc C-L-C, mắt lọc này sẽ cho ra điện áp khá phẳng để cấp nguồn B+ cho các đèn.
Nếu hai nguồn này = nhau cả V và A thì đấu // để tăng cs được , nếu cùng V khác A ko ổn do sụt áp khác nhau . Cách xác định pha bằng đồng hồ vol như sau : giả sử ta có 2 cuôn 6v , 3A . Goi 2 đầu cuộn 1 là A and B, cuôn 2 là C, D . Đấu chập BC đo ac vol điểm A-D . Nếu zero vol là ok , 12v thì đảo lại . Hết !
Không gộp được đâu, nguồn nào có điện áp thấp hơn tí sẽ là tải cho nguồn cao hơn. Trong trường hợp 2 nguồn = nhau thì bạn cũng không "hòa mạng" được vì làm sao 2 nguồn này cùng pha nhau ? Tốt nhất cuốn cái BA khác đủ 5A -6A/5V[/quote] Nếu hai nguồn này = nhau cả V và A thì đấu // để tăng cs được , nếu cùng V khác A ko ổn do sụt áp khác nhau . Cách xác định pha bằng đồng hồ vol như sau : giả sử ta có 2 cuôn 6v , 3A . Goi 2 đầu cuộn 1 là A and B, cuôn 2 là C, D . Đấu chập BC đo ac vol điểm A-D . Nếu zero vol là ok , 12v thì đảo lại . Hết ![/quote] Bác xem dòng màu xanh .
Vâng, em hiểu rồi ạ, cám ơn các bác nhiều! Như vậy là kiếm cục nguồn khác, cùng Volt khác A gộp vào là ko làm đc. Như vậy muốn có đủ 5V/5-6A thì quấn lại cục khác! Em thấy hơi lạc đề vì nó ko liên quan đến họa my gì cả, nhưng lỡ hỏi ở đây rồi, các bác cho em hỏi dây dưa thêm tý nữa: Đêm qua em cứ lắp bừa 5u8c vào thay cho 2 con diot trước đó, dùng nguồn đốt tim 4A đang có. Kết quả thế này: - Khi chưa lắp 5u8c vào, cuộn đốt tim là 5.5VAC (tức là đo không tải cuộn đốt tim đèn nắn) - Lắp 5u8c vào, cho máy hát khoảng 10 phút, em đo: Cao áp AC tại biến áp nguồn: 385V-0-385V, Áp cuộn đốt tim đèn nắn: 5 VAC; Áp sau đèn nắn 420 VDC, Tổng dòng của ampli là 250mA. Như vậy có ổn ko ạ, có cần quấn lại cuộn đốt tim 5V/5-6A hay cứ để dùng cuộn 5V/4A này? Nếu bắt buộc phải có 5V/5A trở lên, vì em thấy bóng Nga phải cho nó ăn thừa thì mới hay đc, nên cứ phân vân. Mà quấn lại thì ... hơi lười. mà có chuyện này nữa, từ trước đến giờ, thì khi ráp 811 em mới lần đầu tiên dùng diot. Sau đó em nhổ nó ra, thay bằng 5u8c, thì tiếng ù nền đã giảm đi so với trước, tất nhiên là vẫn còn ù vì em đốt 811 bằng AC, nhưng mà tiếng ù bây giờ trong phạm vi chấp nhận đc, đêm khuya, mở nhỏ, nằm cách loa 2m là ko cảm nhận đc ù, chỉ khi lại gần loa còn 50 cm, mới thấy ù khó chịu. Nghĩa là diot nó ù hơn hả các bác? mặc dù mạch nguồn, khi lắp lại bằng đèn nắn, em đã hạ tụ lọc B+ từ 470uF xuống còn 47uF, tụ lọc trước choke và cục choke giữ nguyên!
Đốt tim của bác ổn rồi còn gì... em tin day bác cuốn chịu được hơn 5A , quan trọng tải sơ cấp có bị yêu không thôi...
