Để tiết kiệm lõi (lõi to đắt hơn lõi nhỏ), dây đồng, khối lượng ...khi thiết kế mình chỉ tính dư 1 ít (5 - 10%). Tất nhiên là những thứ này lắp cho những dự án cố định. Nếu để thử cho nhiều loại đèn thì nên lấy dư đối với đèn có dòng nung tim lớn và Pa lớn mà BA nguồn và OPT có thể cho phép thì có thể tính với P gần tối đa để khỏi lãng phí .
Em chơi tiết kiệm = cách làm 1 cái biến áp có áp đủ cao dòng đủ lơn để đèn nào cũng chơi ( trừ loại trên 1k vôn ) hihi
Nếu bạn đem cái biến áp ấy lắp vào một máy chỉ sử dụng 1/2 công suất của nó và rồi tặng nó cho 1 người bạn thì quá tiết kiệm cho người bạn được tặng
Tiếc quá là em vẫn còn thấy cái đáy nó quá nhỏ... em tình được khoảng 300w thôi ..hic hic , em từng tính là 1 cái cao áp và 1 cái chuyên đốt tim nhưng thế thì công quấn cũng ốm người...
Nếu bạn đem cái biến áp ấy lắp vào một máy chỉ sử dụng 1/2 công suất của nó và rồi tặng nó cho 1 người bạn thì quá tiết kiệm cho người bạn được tặng [/quote] Tiếc quá là em vẫn còn thấy cái đáy nó quá nhỏ... em tình được khoảng 300w thôi ..hic hic , em từng tính là 1 cái cao áp và 1 cái chuyên đốt tim nhưng thế thì công quấn cũng ốm người...[/quote] Mình có loại nắn 5KV/125mA đấy, bạn cuốn cái 300W ra 3-5KV mà chơi thì tuyệt .[/quote] Em chả biết cao áp cao thế để làm gì?

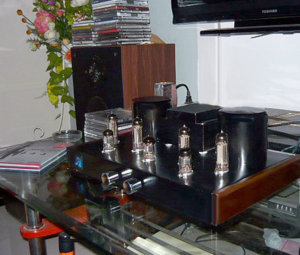

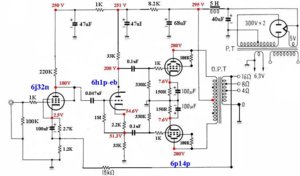

Báo cáo các bác: Em vừa mod lại con chim chích 6p14p push pull. Em lên khoe các bác và xin các bác chém cho em để em tiếp tục hoàn thiện. So với ban đầu, thì chế độ chạy của các đèn thay đổi khá nhiều. + Ban đầu: - Đèn đầu 6j32n (EF86): Chạy chế độ 5 cực (penthode), Ra=150K, Rg2=1M, Rk=2.3K, Ebb=200V, Ik=1mA. Có hồi tiếp - Đèn công suất 6p14p: Chạy chế độ UL, Ua=300V; Ug2 = 303V, Ik = 35mA Và gain rất lớn, méo thì kinh khủng, nhích volume lên tầm 1/4 là đã vỡ nát tiếng. Nghe trong ngưỡng ko bị méo thì em thấy tiếng rất cứng và rất chói, bass ko xuống được và cứng đét. Ngoài ra, còn có tiếng xì xì (nhiễu) ở loa tép. Lúc thử bằng cặp loa giàn đã nghe thấy xì rồi, sau đó em nghe bằng loa có độ nhay 92dB thì tiếng xì nhiễu nghe rất rõ. Để tay vào đèn đầu (6j32n) thì tiếng xì to hơn, cả tiếng rù rù xuất hiện mạnh + Sau đó, em thay đổi chế độ chạy của bóng công suất, Em cho nó chạy chế độ 3 cực (nối g2 với anode bằng trở 100 ohm), tăng dòng: Ua=280V, Ia = 50mA. Tiếng đã đỡ méo hơn, vặn volume quá 12h thì mới vỡ tiếng. Âm thanh nghe đã mềm mại hơn, bass cũng mềm và xuống sâu hơn. Nói chung là khi nghe nhạc trữ tình, nhạc Trịnh hoặc vocal em cũng khá hài lòng. Tuy nhiên cái vụ xì xì nhiễu nhiễu và nhất là để tay gần đèn đầu thì nhiễu càng mạnh làm em rất ức chế. Em đã nối lưới g1 của 6j32n với mass bằng trở 100K mà vẫn bị rất mạnh. + Cuối cùng, em lục cái data sheet của EF86, táng ngay cấu hình mà nó ghi trên data: Triode (g2 nối anode): Ebb=250V, Ra=220K, Rk=3.9K, Ia=0.65 mA Và ... tiếng xì mất tiêu, đặt tay lên cái đèn đầu, ko hề nghe nó ngo ngoe ý kiến gì ra loa nữa. Tuy nhiên, gain giảm xuống, vặn volume cũng ... đỡ nhắm nhút hơn :lol: Và đặc biệt, vặn đến max volume thì mới ... bắt đầu méo Âm thanh của ampli này thì ... nghe như kiểu mạch SE: Cái này là cái ... em thích! Em thích công suất của PP nhưng lại muốn chất âm của ... SE Tiếng bass em vẫn chưa ưng lắm, nó ko sâu như em muốn. Còn tiếng trung cao và dải cao thì ... khỏi phải bàn, giọng nữ cao và những tiếng lóc cóc leng keng của nhạc cụ. Có lẽ một phần lớn là do em đang dùng tụ nối tầng FT-3. Em vẫn thích sự ấm áp, đều dải và mềm mại của K40Y-9 hơn. Em post cái mạch, các bác chém cho em với:
bác táng mạch này cho nó đi bác,dùng 1 bóng 6H1 cho 2 kênh luôn ạ http://www.tubecad.com/2010/03/21/pp%20 ... 20el84.png
- Xem lại chế độ làm việc của đèn 6Ж32П, đèn này có Ua=250v, Ug2=140v, việc nối chạy 3 cực làm cho áp Ua=Ug2 sẽ làm cho đèn làm việc sai gây nhiều sai lệch . Hãy cho nó chạy chế độ 5 cực - Giảm trở thiên áp Rg của đèn công suất xuống còn cỡ 220K. Đèn 6П14П là đèn 5 cực (pentode) không phải 4 cực hướng chùm (vẽ như trên sơ đồ là đèn 4 cực hướng chùm).

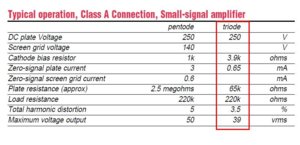

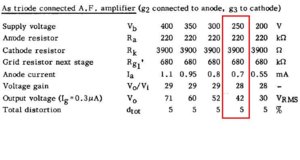

Dạ, cháu cám ơn bác. Nhưng cháu còn có chút thắc mắc này ạ: - Đèn 6j32n Nga là đèn tương đương với EF86 Tư bản, nên cháu tra data của bóng EF86, nhà sản xuất cũng có đưa ra phương án nối 3 cực cho đèn. Nếu "việc nối chạy 3 cực làm cho áp Ua=Ug2 sẽ làm cho đèn làm việc sai gây nhiều sai lệch" thì tại sao nhà sản xuất lại làm như vậy ạ? - Khi chạy 5 cực, rất nhiễu, dù cho cháu đã thay đổi nhiều chế độ, từ việc lắp theo mạch của 1 ampli hãng (các ampli cổ, cháu thấy rất hay dùng EF86 để làm mở đầu) đến việc tra data và thử các chế độ của data đèn. Mà âm thanh của việc lắp 5 cực lại méo, gain lớn, và khá khô cứng. - Khi chạy 3 cực như trên, nhiễu đã mất hẳn, méo rất ít, âm thanh rất mềm mại, uyển chuyển, tuy nhiên gain hơi nhỏ. Nhưng âm thanh lại rất nhạc tính. Các tầng giữ nguyên trong quá trình thay đổi các chế độ chạy của 6j32n Đây là data của EF86 với chế độ kết nối 3 cực, Em đang chạy chế độ ở cái khung màu đỏ:
6Ж32П là đèn 5 cực có màn chắn chống nhiễu (chân 2 và chân 7) nối mass, Bạn kiểm tra lại xem chân 2-7 đã nối mass chưa? Nếu đã nối mass thì sờ đèn không thể gây nhiễu. Thân
Báo caó các bác, Dự án "Họa My" ver 2 : Hiện tại schasis đã tiến hành được khoảng 65-70% công việc . Xong schassis sẽ tạm nghỉ để đón tết, ra năm mới sẽ tính tiếp. Không biết có bạn nào hứng với cái vụ này không ? ta cùng làm, mình sẽ lo cái vụ sơ đồ + thiết kế cặp OPT + Nguồn .

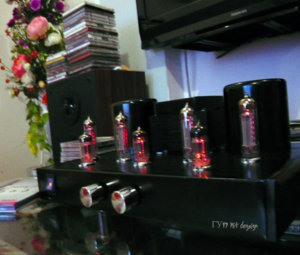

Dự án ГУ17 này mình làm rồi bác à ! Bóng ГУ17 là một trong những bóng khó chơi ít thấy DIYer thế giới làm , tài liệu về nó rất hiếm. Nguyên bản nó là bóng phát sóng RF lắp trong máy cho khí cầu quan trắc thời tiết thời Liên xô , có 2 phiên bản loại bút chì 6p2p và loại socket 9 chân ГУ17 tuổi thọ thấp khoảng 400h cho loại 6П2p, ГУ17 khá hơn nung sợi 12v6 041A hay 6v3 08A paralel Ua max 300v Ug2 200v Nó là bản sao của QQE-13/02 philips , nhung âm thanh khác biệt , nếu bác đã dùng bóng QQE-13/02 khi cắm rút ГУ17 sẽ thấy chất âm bóng ГУ17 thua xa lắm . Mời bác xem : ГУ17 nhìn đẹp long lanh Chúc bác năm mới phong độ !
Cám ơn bác đã chia sẻ, nếu chất âm kém thì có lẽ em sẽ để dự án đầu thôi (cứ 6p14p mà chơi là ngon) . Tuy đẹp nhưng chất âm kém thì cũng No OK :mrgreen: Nhìn ampli của bác lắp đẹp quá Chúc bác năm mới khỏe luôn HP.
Là lính mới tò te, thấy các bác làm hay thật, em cũng nổi máu muốn làm 1 ampli như của bác, nhưng không biết bắt đầu từ đâu, mong các bác, các cao thủ chỉ giáo.
Bác vào đây đọc .http://vnav.vn/forum/viewforum.php?f=46 chương 1 và 2 đọc xong ra giêng là diy :mrgreen:
Cám ơn bác Lenamit và bạn highwayman đã chỉ Giờ thì em đã hiểu - Phải đọc nhiều trước khi bắt tay vào ráp đèn . Chúc mọi người năm mới sức khỏe - Vui vẻ - Hạnh phúc - có nhiều sản phẩm mới .
Mắt thì đọc, tay thì cầm mỏ hàn, tai nghe phone từ Diyer khác, chân đi đồng nát ... Bác ơi. Chứ ko bắt tay vào thực nghiệm và trải nghiệm thì đọc nhiều là tẩu nặng và mông lung đó bác à Bản thân em thấy a rứa
Em nghĩ: cứ phải nắm chắc lí thuyết thật tốt khi ấy mới bắt tay vào DIY Vậy nên hiện nay em đang đọc ngốn ngấu lí thuyết, cả trên mạng lẫn kiếm tài liệu về đọc, choẹt cả mắt nhưng vẫn đọc, em còn đang định kiếm mấy cái đèn hỏng về mổ xẻ ra để xem cho tường . Các linh kiện khác cũng vậy em sẽ mổ xẻ, giải phẫu . Khi nắm chắc lí thuyết em sẽ bắt tay DIY - khi ấy chắc là các vấn đề sẽ được giải quyết nhanh .
Nhìn các bộ ampli của các bác, mỗi bác một phong cách, nhưng tất cả đều rất đẹp làm em nổi máu lên rồi, nhưng mà vẫn phải đọc . "Dục tốc bất đạt mà "
Đang có dự án treo 2 năm rồi vì lười quấn OPT, bác cho thông số của OPT 6p14p với ạ, lõi của tôi khoảng 6cm2. Giống như lõi của tivi sam sung ấy
Mình cũng có dự án treo 1 năm rồi cũng vì lười quấn OPT, cả vụ Tết vừa rồi bận nhưng có tí thời gian là lại nghiên cứu cái sơ đồ lắp sao cho không ù xì khi sử dụng với loa có độ nhạy cao :idea:
