Bác Triết cho em hỏi với ạ: Em vừa tranh thủ đi mua mấy con trở về, bác xem có sai sót gì về công suất của mấy trở này không nhé: Toàn bộ trở em mua ở sieuthiav loại nhỏ (1/8-1/4w) giá 2500d/1 con: Mạch Công Suất: 470ohm 33K Mạch nguồn cho LME: 220ohm 2,2k Mạch bảo vệ loa: 15k 1k 10k 47ohm 56k
em có ý kiến thế này: chắc sẽ còn có bác làm thêm món sò nướng trong khi bọn em còn chưa sờ được nó, do đó em tha thiết đề nghị khi nào bác Thịnh nhận lô hàng mới thì ưu tiên cho chúng em trước được kô ạ, vì em chờ lâu lắm rồi, nếu bác chuyển cho các bác bị cháy thì không biết đến khi nào bọn em mới có sò được..cảm ơn bác nhiều, chúc các bác may mắn
Bác yên tâm đi, chiều mai sẽ nhận được hàng, như vậy sáng thứ ba mình sẽ gởi hàng cho những bác còn lại. Thân.
Trong mạch công suất thì con trở tại 2 chân Source và sink có thể từ 470 đến 1k, chính vì vậy trong list em đưa cả 470, 820 (750) và 1k, thậm chí còn thêm con trimmer 2k. Sau này bác cân chỉnh thấy con nào phù hợp thì gắn vào. Còn mạch bảo vệ loa bác thay giúp con 10k thành 100k. Thân.
Hic hic, bác cũng đi con đường của em mà dám nói pro hơn à :lol: , theo em thấy thì còn xấu hơn nữa đấy Em đang hàn dây, khoảng 1h nữa sẽ đóng điện, các bác yên tâm là sò không dễ chết nhưng dù sao có kinh nghiện bác Coi thì anh em cũng rút ra được bài học bổ ích. Thân.

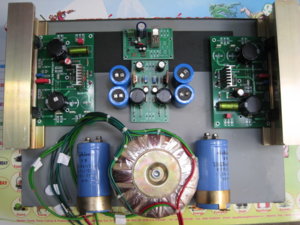

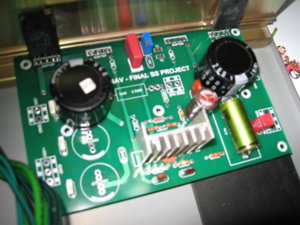

Tin chậm.... Như các bác đã biết sáng này tranh thủ hàn xong hai bo công suất, e đã tiến hành cân chỉnh mạch. Song do một sơ suất nhỏ, là ko nối thông điểm T1 bằng đồng hồ, e đóng điện và một cặp sò đã lên đĩa làm mồi. Vậy nên bác nào đang làm thì nên cẩn thận, vì bo chạy với dòng điện lớn. Tốt nhất các bác chờ bác Triết test xong, sẽ phổ biến cụ thể - chi tiết hơn về vấn đề này. Còn e: sau chiến công xuất sắc vừa qua, e kính đề nghị dc phong tặng danh hiệu : anh hùng lao động hoặc là Chiến sỹ thi đua.... :wink:
Bác yên tâm đi, chiều mai sẽ nhận được hàng, như vậy sáng thứ ba mình sẽ gởi hàng cho những bác còn lại. Thân.[/quote] bác nói thế thì em yên tâm rồi, tình hình thế này chắc em phải xách xe máy ra huế 1 chuyến cho nó nhanh
Em chưa hiểu lắm về cách cân chỉnh mạch này, tại sao phải đo dòng qua trimmer nhỉ? Nếu các bác cân chỉnh dòng qua sò công suất thì chỉ cần đo áp sụt qua điện trở chân E là suy ra được. Việc đo dòng bằng cách nối tiếp đồng hồ nên hết sức hạn chế, vì tiếp xúc kém gây hở mạch, hoặc dòng tăng đột biến vượt quá thang đo hay nhiều khi quên không chuyển mạch đồng hồ khi đo điện áp sẽ dẫn đến việc chiếc đồng hồ ra đi..
Ngoài cách cân chỉnh như cách bác Triết nêu ra, Thì có bác nào có cách cân chỉnh an toàn và hiệu quả, rất mong dc hướng dẫn, để tránh điều đáng tiếc có thể xảy ra.
Không phải bác ạ. Do trong sò tích hợp một số diode với chức năng bù nhiệt và để chức năng này hoạt động ổn định nhất thì bắt buộc dòng qua diode phải là 2,5mA. Thân.
Không ổn bác Triết ơi. Ig mosfet chỉ là nguyên nhân,dòng dẩn Ids là kết quả. Bác phải giám sát kết quả chứ.Ig nó biến đổi tí tẹo là Ids nó nhảy lên nhiều lắm rồi,chưa kể cách làm trên còn đưa thêm tín hiệu kích từ cái VOM vào nữa. Bác có thể hướng dẩn anh em bằng cách nối tắt 3 chân cái biến trở khi cắm điện lần đầu tiên,đo dòng Ids bằng cách đo Volt trên trở sau đó tính ra dòng. Và cuối cùng thì mới chỉnh biến trở cho đúng dòng tĩnh yêu cầu,dòng qua biến trở bao nhiêu mặt kệ nó,2.5 hay vài mA không có ý nghĩa gì hết. Biến trở xoay về phía 0 ohm và tháo mối nối tắt 3 chân ra,đo lại cho chắc ăn là 0 ohm rồi cắm điện chỉnh VR tăng dần lên đến khi áp rơi trên trở 5W đúng yêu cầu là ok. bác làm cách này rủi ro cao lắm ạ.Tiếp xúc với đồng hồ không tốt là cháy ngay.
Đây là schema của tác giả gồm cách cân chỉnh. Nếu các bác chưa có kinh nghiệm có thể cân chỉnh theo cách này. 1. Tháo trimmer ra khỏi mạch, nối tiếp với trimmer một điện trở từ 10 -> 30ohm loại sai số 1%. Tụ 0.1 // với trimmer cũng tháo ra rồi hàn vào 2 đầu của điện trở + trimmer như hình 2. Hàn nối tắt điểm T (T1 hoặc T2 tương ứng miễn sao 2 điểm đó đi về 2 sò đang hàn vào bo, chắc luôn thì hàn cả 2 điểm ) Cấp nguồn cho toàn bo và đo áp 2 đầu điện trở nối tiếp đó để tính ra dòng qua nó, cũng chính là dòng qua trimmer. Nhớ là phải hàn điện trở từ 470-1k vào 2 chân source và sink như trong tài liệu em có ghi rõ. 3. Khi chỉnh đúng dòng qua trimmer là 2,5ma thì tháo trimmer và điện trở nối tiếp ra khỏi mạch, đo trị số ohm tổng cộng là bao nhiêu rồi xoay trimmer cho đến đúng trị số đó rồi lại hàn vào mạch. Tùy các bác thích chọn cách nào cũng được, cách cơ bản thì dễ rủi ro cho các bác ít kinh nghiệm, cách an toàn thì nhiều thao tác Thân.
Trong mạch chỉ có 2 điện trở 2,7 và 10ohm tại ngõ ra loa là công suất 3w, còn những điện trở còn lại bác dùng loại 1/4w cũng tốt rồi. Thân.

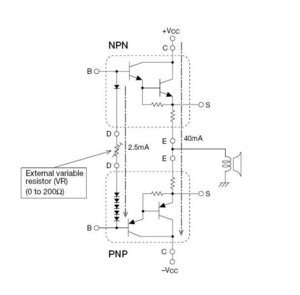

Chào bác. Thật ra nếu không chỉnh dòng qua trimmer cũng được vì nó không ảnh hưởng dòng phân cực của sò. Tuy nhiên theo data sheet của sò sanken này thì bắt buộc dòng qua các diode phải là 2,5mA thì chức năng bù nhiệt mới hoạt động tốt. Còn cách đo thì em đã làm tài liệu hướng dẫn gởi riêng cho từng bác, và cũng chỉ rõ phải test đồng hồ đo trước, hàn dây từ 2 điểm cần đo rối xoắn chặt vào đồng hồ đo rồi. Đây là cách đo dòng cơ bản nhất mà em nghĩ nếu làm bác cũng làm vậy. Sơ suất của bác Coi chỉ là không cắm đồng hồ đo vào nên 2 điểm đo bị hở mạch dẫn đến cháy sò. Em gởi kèm ảnh phân cực sò trong datasheet của Sap15s
À,em nhầm thành mosfet,sorry. Nhưng nếu VR đó không liên quan đến phân cực thì sao bác Coi làm chết sò được,do phía trước đã có con 450 ohm // mà. Dòng 2.5ma là có ảnh hưởng đến áp phân cực BB chứ? Thân.

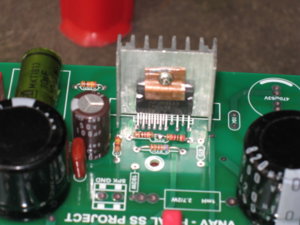

Vì trimmer 200ohm này dùng chỉnh phân cực sò, do trên bo em có bố trí 2 điểm cắt như hình dưới, bác Coi do khi cấp điện đã để hở 2 điểm này nên em nghĩ dòng phân cực qua sò sẽ vượt max nên cháy sò. Em chỉ dự đoán như vậy thôi, nhờ bác xem lại. Cũng có thể bác Coi do lỗi chủ quan khác. Còn cụ Coi đây là do chưa "đọc kỹ hướng dẫn trước khi sử dụng" Thân.
có nhiều cách để đo đạc như các bác đã đưa ra, theo em bác Còi nướng sò chỉ do sơ suất em chọn cách an toàn nhất :lol: mạch bảo vệ loa và nguồn cho ic em đã xong giờ đến mạch công suất
