Tạm thời các bác khoan đóng điện, để em cân chỉnh xong rồi sẽ tính lại cách nào hợp lý hơn. Hic, mới đóng điện thử, nối tắt T1, dùng trở 750ohm đấu vào 2 chân source và sink, dùng 2 đồng hồ: 1 cái đo volt tại ngõ ra loa, 1 cái đo áp giữa 2 chân E và S. Bật nguồn thì không có vấn đề gì, ngõ ra chỉ 1mV là quá tốt, nhưng áp giữa E và S đúng ra trong tầm 8,9-12mV thì giờ nó lại thành 120mv :roll: (tương đương dòng phân cực qua sò là 500mA!. Để em đi làm ly cafe cho sáng suốt rồi về xem lại
Chúc bác Triết "khơi nguồn sáng tạo" sau khi uống cafe về Thấy các bác làm mà ham, cái dự án dài hơi của em vẫn kẹt dí mới đau chứ lị T_T
Chào các bác. Uống cafe thì xong rùi, nhưng phải chở vợ con qua ngoại mới dzề Em mới tranh thủ chỉnh lại. Đúng là theo lý thuyết thì đơn giản, chỉ cần chỉnh dòng qua diode (qua trimmer 200ohm) là 2,5ma rồi sau đó chỉnh trimmer để dòng qua sò đạt từ 40 - 55mA là ok. Tuy nhiên khi chỉnh trimmer thì dòng qua diode cũng thay đổi theo Việc chỉnh cũng bình thường, không có gì phải lo lắng cháy sò hay chip gì cả, tuy nhiên tối nay em cố gắng chỉnh xong để giới thiệu cách chỉnh tối ưu cho các bác. Thân.
Bác Triết ạ, Chiều nay em đi lùng mãi mà không kiếm được mấy con tụ 10.000uF hoặc 20.000uF/50V. Có mỗi cặp 6800uF/100V mà giá là 150K, đắt quá. Em tính định mua 4 con tụ mới 22.000uF/63V (to gần bằng cổ tay) bán ngoài chợ để thay thế liệu có ổn không bác? Tức là 1x20.000uF sẽ được thay thế bằng 2x22.000uF/63V, giá mỗi con là 50K.
Báo tin không vui cho các bác là muốn cân chỉnh bo này bắt buộc phải có 2 cái đồng hồ đo Digital :wink: Cách đo cũng không còn cách nào khác ngoài kẹp đồng hồ đo dòng vào điểm T1 hoặc T2. Cách cân chỉnh cũng rất thú vị. Đại khái cách cân chỉnh như sau: 1. Hàn 1 đôi dây vào 2 điểm của T1 hoặc T2 miễn sao chọn đúng điểm đang nối vào sò, 2 đầu dây còn lại xoắn chặt vào 2 que đó của đồng hồ đo đang đặt ở thang mA. 2. Hàn một đôi dây vào chân S và E của 1 trong 2 con sò, 2 đầu dây còn lại cũng xoắn chặt vào đồng hồ đo đang đặt ở thang đo mV. 3. Tại vị trí điện trở R12 nối vào chân source và sink ( các bác xem hình đính kèm phía dưới, trên pcb thì điện trở này được ký hiệu là 470ohm) gắn vào trimmer 1k hoặc 2k, trimmer này có 3 chân thì 1 chân ở ngoài giữ nguyên, chân giữa và chân ngoài còn lại chập vào nhau, kẹp đồng hồ đom ohm rồi chỉnh sao cho giá trị trimmer khoảng 300ohm, sau đó hàn trimmer này vào vị trí R12. Cấp nguồn cho bo, đầu tiên phải chú ý nhìn vào đồng hồ đo mV kẹp vào chân S-E, nếu cỡ từ vài mV đến hơn hơn 150mV là ok, khỏi lo lắng sò nổ Sau đó chỉnh trimmer 200ohm sao cho dòng phân cực sò từ 40mA ->55mA, tượng ứng với đồng hồ đang kẹp vào chân E-S đọc được từ 8mV ->12mV. Khi chỉnh phân cực cho sò thì dòng qua diode cũng sẽ thay đổi, vì vậy phải phối hợp chỉnh cả 2 trimmer sao cho dòng qua diode là 2,5mA và áp qua E-S từ 40-55mA. Khi đã chỉnh quen thì nên để khoảng 10 phút cho sò ổn định rồi chỉnh lại. Sau khi chỉnh đúng thông số mong muốn, tháo đồng hồ đo mA tại điểm T ra, chập 2 dây của điểm T này rồi bật nguồn, lúc này trị số mV đo được tại E-S có thể giảm, điều này là do khi gắn đồng hồ đo mA vào thì xem như chúng ta gắn thêm một điện trở nối tiếp với trimmer 200ohm, khi tháo đồng hồ ra và chập điểm T thì chỉ còn trimmer nên dòng phân cực qua sò sẽ giảm. Vì vậy khi chỉnh phân cực ở bước trên, chúng ta chỉnh lớn hơn yêu cầu chút, vd để chỉnh dòng phân cực sò là 55mA tương ứng với 12mV, chúng ta chỉnh thành 15mV, sau đó rút đồng hồ đo mA ra rồi chập điểm T để đo lại. Vấn đề quan trọng nhất là phải kiểm tra 2 đồng hồ sử dụng tốt, đo chính xác. Nhất là đồng hồ đo mA nên test trước chức năng đo dòng như em hướng dẫn ở trên. Trên đây em hướng dẫn sơ bộ, để mai gắn loa vào nghe thử, sau đó em sẽ làm bài hướng dẫn chi tiết cân chỉnh bo công suất này. Thân.

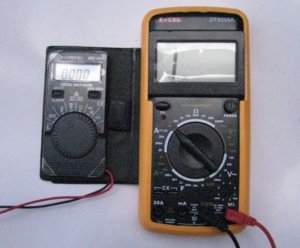

Em đang dùng đồng hồ Digital DT-9205 mua có 92k thấy cũng khá, vì vậy bác nào mượn không được cái thứ 2 thì chịu khó kiếm thêm cái như vậy Thân.
cả đêm qua em cân chỉnh hoài không được mà không nghĩ ra (khi gắn đồng hồ đo mA vào thì xem như chúng ta gắn thêm một điện trở nối tiếp). em dùng một dùng một đồng hồ kim và một đồng hồ số, trước khi cân chỉnh em đã kiểm tra kĩ đồng hồ. bác Triết xong rồi thì chỉ chi tiết nhé vì chỉnh kết hợp nên hơi khó. tối em về làm tiếp khi cấp nguồn thấy run run nhưng rất thú vị :lol:
có bác nào cấp nguồn chưa? hiện tượng cháy nổ không xảy ra các bác yên tâm :lol: dòng phân cực bao nhiêu ma là tốt nhất bác Triết ui?
Các bác cứ yên tâm đóng nguồn theo cách này : - Nối tắt 2 chân tại điểm T1 và cả T2 (cho an toàn kẻo sợ có bác nối nhầm ) Gắn điện trở 420ohm (nếu không có thì dùng trimmer nhưng phải chính xác là 420 hoặc sai số một vài ohm thôi!) vào vị trí trở 470ohm trên bo ( gắn vào chân source và sink), sau đó kẹp đồng hồ mV vào chân E và S để chỉnh dòng phân cực theo ý muốn (từ 40-55ma tương ứng áp đo được từ 8-12mV). Sau khi chỉnh xong tắt nguồn rồi đo trimmer 200ohm hiện tại là bao nhiêu ohm, sau đó bật nguồn rồi đo áp 2 đầu trimmer ( sẽ nằm trong khoảng từ vài chục mV đến hơn 200mV nên các bác đặt thang đồng hồ cho đúng). Sau đó lấy áp này chia cho điện trở đo được, khả năng dòng qua trimmer sẽ xấp xỉ 2,5mA. Chú ý: phải hàn 2 sợi dây từ 2 chân S và E của một sò rồi xoắn chặt vào đồng hồ số để ở thang mV và trong quá trình test amply phải luôn để ý số trên đồng hồ. Nếu số đo này cao hàng trăm mV trở lên thì phải tắt nguồn kiểm tra lại. Về cơ bản các bác chỉ cần làm theo cách trên là chỉnh được. Em thì hiện tại đang có vấn đề nhức đầu là sau khi gắn dây tín hiệu vào hoặc là dây loa thì số volt đo được trên S-E nhảy tăng lên khoảng 3 lần, nhất là vừa tắt nguồn rồi bật lại thì khả năng là bị. Các bác cứ tiến hành đóng điện xem có bị như em không rồi chúng ta cùng tìm cách giải quyết.
Dòng phân cực chuẩn theo datasheet là 40mA, nhưng theo những bác Tây đã làm mạch này tên diyaudio.com thì nên tăng lên chút âm thanh sẽ hay hơn, cụ thể là có thể tăng đến 60mA. Theo em tốt nhất các bác cứ chỉnh khoảng 50-55mA nghe một thời gian rồi chỉnh lại. Thân. (Bác có mua ốc bo mạch mua giúp em một ít nhé, khoảng 40 cái loại 2cm )
Bác đi mấy giờ? Buổi sáng thì gọi em nha! Vì thiếu vài con điện trở nên em chắc đóng điện sau các bác. Bác nào mà hát rồi thì cho hay nha!

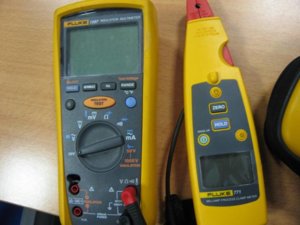

Em sẽ xài 2 cái này, đảm bảo an toàn tuyệt đối. đo dòng qua điểm T bằng ampe kìm sẽ không lo bị hở mạch do sơ suất.
Đây là đồ của cty em đấy bác ạ, chứ em mà có con đòng hồ này là em quy đổi nó sang cặp loa liền :lol:
