Theo Em thì Thím không nên dùng LM317 cấp nguồn trên 40V mặc dù là chạy được nhưng không an toàn, nhất là với các sự cố sốc điện nếu không tìm được LM317HV thì sao ta không dùng mosfet nhỉ, chẳng hạn như mạch lọc chủ động dùng mosfet.
Chào bác. Mình cũng thao khảo rồi và biết theo datasheet nó cho áp ra tối đa là 37V, nhưng một số kit ổn áp của China bán ra cũng dùng con này và cho ra áp 40V, sau đó mình search một số thông tin thì thực tế có thể ổn áp đến 50V, vì vậy mình chọn 40V nghĩ cũng ổn, chưa kể là 35V cũng ok vì IC này hoạt động từ 20V trở lên. Nếu dùng mosfet thì ok ròi, nhưng theo mình dùng LM thì nó đơn giản hơn thôi. Thân.
Hic hic, site em nhờ người ta ship hàng thì lại không có bán điện trở. Để mình xem trên ebay xem sao rồi có gì pm cho bác. Thân.
nếu các Bác khó khăn với điện trở 2W, 5W loại nào thì báo Em, Em sẽ tặng cho dự ớn này để các thím yên tâm công tác.
Không nên làm như vậy đâu Bác ạ, Khi thiết kế ra con linh kiện người ta luôn tính làm sao phải cho thông số ổn định nhất Việc LM317 chạy được 50v hay 100v đi nữa thì hệ số an toàn của LK đó càng cao nhưng trên khía cạnh thiết kế ta không nên lạm dụng vì rủi ro rất lớn. Cuối cùng thì Em thành thật khuyên Bác nên dùng linh kiện đúng tiêu chuẩn làm ổn áp cho tầng Driver chứ không nên ráng với con LM317.
Không bác ạ, mạch dùng trực tiếp từ nguồn AC rồi nắn lọc một chiều cấp cho ic thôi. IC này hoạt động với dãi điện áp rộng, relay cũng vậy nên không cần phải ổn áp đâu. Thân. @Diy-lover: vụ này để mình cân nhắc lại, vì diy thì nó khác nhà sx chuyên nghiệp, nó cũng như dân over-clock bên IT vậy thôi, có chút khám phá so với những cái chuẩn. Nếu dùng LM317 để ổn áp ra 40V thì mình thấy vẫn yên tâm vì mấy lý do sau: 1. Một số website đang thiết kế kit cho LME49810 cũng thiết kế nguồn ổn áp cho IC này với LM317/337 để cho ra +/-40v, vd http://chip-pcb.cn, http://connexelectronic.com, những site này khá nổi tiếng và bán hàng khắp thế giới. 2.Lúc chiều mình tham khảo trong diyaudio.com thì có bàn luận đến vấn đề này và theo nhiều member thì IC LM317 có thể ổn áp ra đến 50V. 3. IC LME49810 hoạt động với nguồn nôi từ +/-20v -> +/-100V, như vậy trong trường hợp mạch ổn áp có vấn đề thì áp cấp cho IC tăng lên vài volt (cụ thể sẽ thành gần 50V), hoàn toàn không gây ảnh hưởng cho IC. Tuy nhiên đây là dự án chung nên em sẽ tham khảo ý kiến của các bác khác. Đây là một link khác của website thiết kế mạch nổi tiếng làm ổn áp nguồn 40V với LM317 http://www.elecfree.com/electronic/40v- ... 317ttip42/ Thân.
@Diy-lover Lúc chiều mình cũng có search tìm ra mạch ổn áp dùng fet của Passlab tạo ra +/-60V dùng cho Zen, chỉ cần giảm bớt diode zener thì chúng ta có thể ổn áp ra +/-45V. Mạch này cho ra dòng 80mA không biết có đủ cung cấp cho LME không, nhờ bác Lớp chỉnh lại mạch để đạt dòng khoảng 120mA là ok. Sau này mình sẽ làm 2 pcb ổn áp, cho các bác dễ chọn lựa. Thân.
Mạch này Em thấy cũng khá ổn rùi Thím Triết à, chỉ cần thay mấy con zener nối tiếp kia thành 1 con tương đương cho nó đỡ rối (theo mâch này cần ra 40V thì có thể dùng 1N4755 hoặc 1N4756) và mạch cũng sẽ đơn giản như mạch dùng LM317.
Các bác ơi mình có thể sử dụng bộ nguồn ổn áp này được không? Con IC LT1083 ở SieuthiAV ho bán 95k 1 con.
Bác Minh Triết ơi, cho em hỏi riêng con LME giá bao nhiêu vậy bác? Nếu rẻ thì em mua thêm để lở hàn chết IC còn cái mà thay nữa chứ. Mới đọc phần nguồn LM317 của bác thì em chợt nhớ cái mạch nắn 280Vdc cũng dùng con 317 này mà em không biết cái ký tự phần đuôi có thêm chữ H. Nhưng mà cho tới giờ con 317 của em vẫn chưa die. :mrgreen: không biết tại sao. Có bác nào cùng đặt nguồn với em không? Em cũng khoái quấn lắm, nhưng sợ không theo được tiến độ thì bác Minh Triết la chết.
LT1083 cũng giống như LM317, chỉ là dòng nó tới 6A so với 1,5A của LM317 thôi. Theo em thì nếu bác nào muốn yên tâm thì dùng 1 cặp LM317HV, nếu cần em sẽ ship giúp nhưng với số lượng 10 con trở lên, giá là 40k/con. Với giá này so với mạch dùng fet thì tương đương nhưng được cái là mạch đơn giản và chất lượng ổn áp thì cao hơn hẵn. Bác nào có nhu cầu thì báo em biết để còn làm thủ tục đặt hàng. Riêng em thì vẫn dùng cặp LM317/337 thường thôi Thân.
Sáng nay vẫn không yên tâm về việc ổn áp dùng IC LM 317 nên em đã search trên mạng và tìm thấy các thông tin thú vị như sau: 1. Đây là link tài liệu của hãng http://www.national.com/an/LB/LB-47.pdf Trong link này có 2 vấn đề như sau: - Áp chênh lệch max giữa in và out của IC LM117 (317) là 40V - Không có áp max cho in và out đối với IC LM317, cụ thể trong tài liệu đó thì hãng giới thiệu mạch ổn áp đến 160V với LM317, tuy nhiên có thêm phần bảo vệ chống chập tải. Em cũng tìm trên diyaudio.com thì thấy nhiều member dùng LM 317 để ổn áp ra 60V. Vì vậy việc chúng ta dùng IC này để với Vin là 45V ổn áp ra Vout là 40v thì không có vấn đề gì tuy nhiên vấn đề chỉ xảy ra khi bị chập tải phía sau, lúc đó áp giữa in và out là 45V. Lúc này về lý thuyết thì có thể gây cháy IC, tuy nhiên chúng ta cũng biết thông số của hãng bao giờ cũng là an toàn nhất, nên với mức 40V cho phép thì 45V cũng chưa hẵn gây cháy IC, mặt khác IC LM317 có bảo vệ chập tải. Để cho an toàn thì chúng ta có cách giải quyết rất đơn giản là gắn một diode zener khoảng 7V giữa in và out, cách này trên thực tế đã được sử dụng, mục đích là bảo vệ tại thời điểm rất ngắn khi mới bật nguồn do việc nạp điện của tụ tại ngõ out của IC nên làm áp ngõ ra sẽ gần Ov! Vì vậy trên pcb thiết kế em sẽ bố trí thêm 2 diode zener loại 1w (đấu // thành 2 w cho chắc :mrgreen: ) Đây chỉ là an toàn cho IC LM317, chứ ngay cả trường hợp IC này cháy, gây thông mạch thì áp sau cấp cho IC LME49810 sẽ là 45V thì hoàn toàn nằm trong dãi điện áp hoạt động của IC này nên không gây nguy hiểm gì cả. Vậy là các bác yên tâm sử dụng rồi nha không phải đầu từ LM317HV cho tốn tiền.
em cũng nghĩ vậy, khi 317 thông thì áp sau cũng chưa làm hỏng ic LME được nên vấn đề an toàn cho LME vẫn bảo đảm.
Em xin chốt danh sách đăng ký đợt này để tiến hành đặt hàng như sau: Niubai68 Havinhthuy Thím Lớp Vuthanh6 Thainhnh Nhanguyen007 Meodenmatlua Danganh97 Dungphuong79 conde

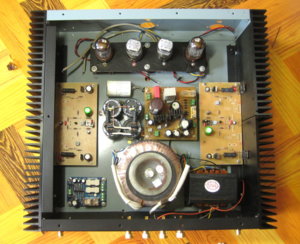

Hôm nay mới nhận được bộ nguồn xuyến bác Nguyenhanoivn gởi vào, phải nói là trông pro thật, sau này nếu chạy mỗi kênh 2 cặp sò chắc cũng ok luôn. Thanks bác Nguyên nhiều Các bác xem cái hình chassis của em có cái nguồn xuyến thì nguồn bác Nguyên làm size giống như vậy. Chassis của em là 40x40x11cm
Em đã vẽ xong cái mạch bảo vệ loa cho bộ này rồi, còn pcb chính cho sò và LME thì được khoảng 50% rồi, báo cáo tiến tiến độ để Bác minhtriet và các Bác đu theo dự án này yên tâm
bác Long làm pcb đẹp thật, nhưng bác cho lỗ chân linh kiên lớn tý nhé. bọn em toàn dùng dồ rã nên một số tụ chân không vừa. thân
Dự án này em dốc toàn lực đó bác Triêt , làm còn SS này rồi nghỉ dài hơi thôi , để loa Diy cái khác . MOng dự án này vẫn xuôn xẻ như các dự án khac của em :mrgreen: . Bác tính toán PCB chuẩn và hợp lý vào nhé
