kinh nghiệm sử lý mấy em ic hỏng là ta cứ cắt hết chân ic ( để dư lên một chút đừng cắt sát bo) rồi lấy từng chân ra, sau đó ta hút sạch chì thế la ngon và lắp em khác vào.
Hic hic, nếu như chỉ nghi ngờ IC có vấn đề thì mới khó, còn biết chắc chắn là nó hỏng thì cứ như cách của bác làm là hay nhất Thật ra do chân IC quá cạnh nhau nên không thể có đường mạch xuyên giữa, chưa kể IC này hoạt động với áp cũng cao nên không an toàn, vì vậy em đã góp ý với Long là chuyển sang bo 2 lớp rồi.
Em có ý tưởng thiết kế mũ, áo cho em nó theo phong cách Ý, kiểu vỏ gỗ. heatsink và Transformer sẽ nằm trên nóc cùng với đôi tụ của bác NB
cứ 2 mặt mà phang cho nó Pro bác ah , còn chuyện tháo ra tra vào thì phải làm cẩn thận thôi , nếu bác nào kô làm đc thì nhờ mấy bác sửa Đt làm hộ , họ có máy khò chuyên dụng , làm nhát một , đảm bảo ngon :mrgreen:
-Bác minhtriet ơi cho Em hỏi với , khi làm xong con amply SS này chạy rồi thì nó có phải thêm Pre nữa kô Bác nhỉ ?
Cho em ké một chút nhé: Biến áp của các bác đặt ở dự án này đã hoàn thành. Các bác cho em địa chỉ để em gửi hàng nhé. Giá của em nó là 350k, nhưng em sẽ hỗ trợ các bác 30k chi phí vận chuyển. Tài khoản của em là: Phí Hoàng Nguyên 12010000294807 NH BIDV Hai Bà Trưng - Hà Nội Chúc các bác có được sản phẩm ưng ý! @bác niubai68: của bác hết 300k - ??kinh phí tụ nhé (chẳng đáng bao nhiêu nhưng là tình cảm là chính bác ạ).
Hic hic, bác cứ lo chassis đi, đừng tưởng vài hôm là xong đâu nhe :mrgreen: Bác thấy nhờ em chỉ đường mà bác đỡ mất công ngồi quấn nguồn chưa :lol:
Mạch này bác muốn dùng với pre hay không cũng được bác ạ, tuy nhiên nếu có pre hay thì bao giờ cũng cải thiện âm thanh của amply. Nhân tiện báo các bác là mạch này ngõ vào có thể dùng tụ hoặc không, nếu các bác muốn đấu volume thì nên dùng tụ ngõ vào, trị số là 10uf (có thể dùng 2 cái 4,7 //).

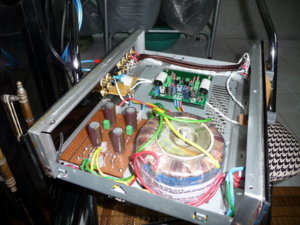

Biến áp xuyến của các bác to gần bằng cái b/a của bác mèo đen này, nhưng cuộn thứ cấp nhỏ hơn vì dùng dây 1,5ly. Em quên ko mang máy ảnh nên ko chụp được, xin phép bác mèo đen cho em mượn tạm ảnh của bác nhé.

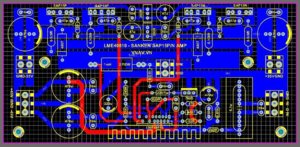

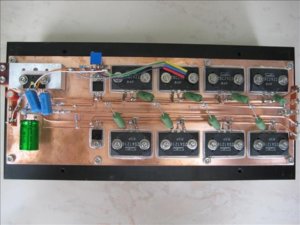

Bác Triết ơi, Nhìn trên PCB mới em có cảm giác khi lắp ráp con tụ 47mf sẽ chạm vào heatsink. 4 con sò hơi thụt sâu vào bên trong, có thể gây khó khăn cho việc lăp heatsink.
Bác Niubai nói đúng ạ, chưa kể là pcb size thật chỉ 18cmx8cm thôi nên khoảng cách từ chân sò đến nhôm tản nhiệt bằng 1/2 ảnh bác đang xem thôi. Còn tụ 47uf thì em sẽ chỉnh lại vì tụ này là không phân cực nên sẽ lớn hơn tụ hóa thường (tụ này chỉ là option nên nếu không kiếm được tụ BP thì các bác cứ để trống, sau này lắp vào cũng được, do em tham khảo một số mạch amply hãng thì có cái chỉ cần tụ 100n đấu // với trimmer là ổn, có cái lại thêm tụ 22-47uf này, và yêu cầu tụ này phải là tụ không phân cực hoặc tụ hóa loại tốt như Sanyo Oscon...,). Các bác chú ý là tụ 100n (0.1) nối // với trimmer này phải dùng loại xịn nhe, vd Wima (nhưng cũng phải wima xịn )
Vấn đề quan trọng hiện tại là mỗi bo cần 4 tụ 470uf trong đó 2 tụ phần nguồn cho IC là >=50V, 2 tụ cho sò là >=40V. Tụ này nếu mua loại xịn tại các shop thì cũng cỡ 50k/quả, lắp amply hết 8 quả xem như đi 400k Nếu có điều kiện các bác thử đi lùng mua tụ cũ tháo từ xác nguồn máy tính hay monitor nhưng phải chọn loại của Nhật. Loại thông dụng là 330uf, 470uf và áp thông thường 100V, 200V hoặc cao hơn. Tụ trên schem là 470uf nhưng nếu kiếm không có thì em nghĩ 330uf cũng được. Thân.
Tụ PB 47M ko phân cực mua dể lắm các bác ra tiệm bảo họ bán cho tụ kẹp loa nhưng tụ em mua có 2 chan ở 2 đầu giống tụ nối tầng TỤ 0.1 em có loại trên thân ghi QSII 100000pF Tụ này kẹp // với trimmer có tốt ko các bác +\-1% 50WV SOSHIN 2126 Mấy cái biến trở trong mạch dùng loai thường được ko vậy các bác chứ dùng trimmer 4 cái thì thì ui da đau lòng quá hihi các bác góp ý cho em với Thank
