Hehe, em là fan của bán dẫn mà, bỏ sao được Cụ Mình đang lắp bo ổn áp Salas cho SS và cả cho pre AD815 đây, sẽ thông báo kết quả sớm nhất với các bác. Thân.
Bác báo cho em trước nhé, em đang mong bác từng giờ đây . Em vừa hoàn thành xong cái I/V của DAC mà SS lại tháo mạch ổn áp ra lấy linh kiện, bây giờ không biết nghe thử bằng gì, nghe bằng loa vi tính thì có vẻ hay, chờ xong mạch của bác thử luôn.
Salas cho SS sẽ hứa hẹn một giải đặc biệt tại DIY Solid State Amplifiers Contest 2010. Tiếc quá nếu em ở HN tháng 7 này sẽ vác con SS đi thi đấu. các bác ở HN mau mau cân chỉnh và trang điểm cho em nó thật nuột để chuẩn bị đấu nhé!

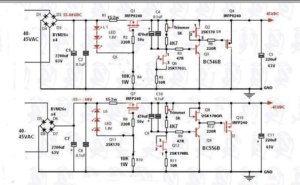

Chào các bác. Em vừa lắp xong bo ổn áp Salas cho SS và cũng đã "ngâm kíu" kỹ rồi nên có mấy ý kiến góp ý như sau: Ở đây chỉ tính phần ổn dáp +45V vì phần -45V cũng tương tự. - Mạch này quan trọng ở 2 con fet K170, fet Q6 là loại BL và yêu cầu có dòng IDss là 7-9mA, vì vậy muốn chắc các bác phải test trước khi lắp vào mạch, cách test như hình (dùng pin 9V và đồng hồ đặt thang đo mA): Fet Q2 thì yêu cầu có dòng IDss 4-5mA nên theo tác giả thì dùng K170 GR. Nếu không có GR có thể dùng loại BL bằng cách nối tiếp thêm trở 150ohm như link: viewtopic.php?p=682844#p682844 Transistor BC546/556 có thể thay bằng BC550/560. - Phần trimmer 5K nối tiếp trở 4,7K các bác có thể thay bằng diode zener 45-46V, hoặc xịn hơn thì dùng LED mắc nối tiếp thành 1 dãy như link dưới (Mỗi LED xanh có áp cố định 1,7-1,8V; LED đỏ khoảng 1,5-1,6V) viewtopic.php?p=683345#p683345 Theo tác giả về chất lượng thì cách dùng LED nối tiếp là tốt nhất, sau đó đến dùng trở rồi đến zener... - Khi lắp các bác nên mắc thêm tụ 100uf/10V tại 3 LED ở mạch ngõ vào. Thôi em đi test nguồn đây, mai sẽ báo cáo chính thức Thân.
Báo cáo các bác là em cắm nguồn vào là bo chạy ngay. Em lắp với mạch gốc, Q2 dùng K170GR! Em test với nguồn 44VAC, sau nắn + sụt áp còn 56VDC. Với ngõ ra chỉnh đúng +45VDC thì trimmer ở vị trí khoảng 750ohm, như vậy trimmer 5K các bác có thể dùng loại 2K để cho dễ chỉnh, hoặc có thể giảm bớt trở 4,7K. Về tản nhiệt thì với Fet 9240 làm nguồn dòng (fet đầu tiên) em gắn miếng tản nhiệt nhỏ thì sờ không thấy nóng, vì vậy với fet này các bác chỉ dùng tản nhiệt nhỏ như hay dùng cho LM317 là ok. Với fet 9240 tầng ổn áp shunt ngõ ra thì em dùng tạm tản nhiệt tháo từ nguồn vi tính (loại nguồn dỏm nên tản nhiệt rất mỏng) thì thấy hơi ấm thôi. Vì vậy với mạch Salas này tản nhiệt không cần phải lớn. Tốt nhất là dùng 1 tấm tản nhiệt ốp vào cả 4 con fet. Về lý thuyết (tham khảo tác giả), để nguồn chất lượng tốt thì dòng tiêu thụ của toàn mạch ổn áp phải tối thiểu gấp 3 lần dòng tải. Cụ thể với LME49811 thì dòng cho mỗi nguồn ( + hoặc -) khoảng 15mA, cho 2 kênh là 30mA. Như vậy dòng qua mạch ổn áp Salas ít nhất khoảng 90mA. Nói chung từ 100mA đến 200mA là ok. Hiện tại trở ngõ vào (15ohm/2w) em dùng tạm 20ohm thì đo được áp 2 đầu trở này là 2,2V, tương đương dòng là 110mA. Vì vậy các bác có thể dùng từ 15 đến 20ohm đều được. Mai em sẽ đo áp tại các điểm quan trọng trên mạch rồi post lên cho các bác tham khảo. Thân.
Em khoái bác Minhtriet ở chổ làm gì cũng phải phân tích rõ ràng. Chứ DIY mà cứ cắm và hàn thì chán lắm! Thanks bác chia sẽ cho tụi em. Hôm trước khi em set dòng tĩnh của SAP15 là 60ma. Nhưng sau khi cắm vô loa thì tự nhiên nó lên tới 140ma. Đo áp dc của loa ra thì là 0V. Mà rút loa ra thì lại trở về 60mA. Em tìm hoài không biết nguyên tại sao? Sau một ngày vật lộn thì do em lấy mass loa từ nguồn mà không lấy từ board ra. Sau khi bỏ đoạn dây này em lấy trực tiếp thì hết bị tình trạng trên. Đang tiếp tục nâng cấp...
em cũng nâng cấp theo các bác đây. mấy bữa nay chưa làm vì ngại cuốn BA. hôm nay moi ra được 1 cục 50v-0-50v dùng có ổn không các bác?
Em vừa test xong phần nguồn âm, nói chung là ổn cả, tản nhiệt không nóng như mong muốn Áp AC ngõ vào tối thiểu là 43VAC cho mỗi kênh (+ hoặc -). Nếu bác dùng 50V thì chắc ko có vấn đề gì, chỉ hơi nóng so với bình thường , muốn chắc ăn bác cản thêm trở khoảng 20 - 47ohm/2w là ok.
Các bác chú ý khi lắp mạch: Do pcb khi thiết kế có một điểm bị nhầm tại phần ổn áp nguồn âm như em đã thông báo hôm trước (K170 tại Q12 bị nhầm chân S và D), vì vậy các bác cắt và nối như hình: - Mặt khác pcb được thiết kế để tiện cho việc 2 fet K170 ở Q2 và Q8 là loại BL thông dụng, nên khi dùng loại GR các bác không phải hàn thêm điện trở 150ohm, đồng thời nối tắt chân G-S của 2 con fet này. - Phần mạch ổn áp nguồn âm, khi lắp fet và transistor các bác chú ý chân cắm. Em đã test cả cho Q2 và Q8 là K170 GR hay BL đều chạy tốt. Thân.
Chào bạn MinhTriet ! Tôi mới tham ''Dự án amply SS cuối cùng'' ,nhờ bạn MinhTriet mua dùm tôi 4 con LME49811 và 5 con SAP15N và 5 con SAP15P. Mình đang ở HCM. Mail của mình là : ctq_2008@yahoo.com.vn DT: 0903694374 Bạn báo giá dùm mình nhé. Thanks !
Em đã hết linh kiện cho dự án này nên các bác có nhu cầu có thể liên hệ với sieuthiav để đặt hàng. Em chỉ có thể giúp các bác về pcb thôi. Thân.
Mình không có máy ảnh nên ko "chộp" được. Tuy nhiên so sánh giữa bo bác lắp và bo của mình thì giống nhau nên không thể lắp nhầm chân linh kiện. Bác kiểm tra lại các con fet ở tầng ổn áp shunt xem sao. Thân.
Em chỉnh cả 2 kênh đều bị giống nhau bác ạ (khó có khả năng 2 con ở 2 kênh đều bị vấn đề), vậy em mới thắc mắc chứ. Lúc nào tiện thì bác đo điện áp những chỗ quan trọng để em kiểm tra lại nhé. EM cũng đã thay toàn bộ 2SK170 bằng loại BL mới vẫn không thấy thay đổi gì. Cảm ơn bác nhiều!
Mình thì nguồn + đang dùng BC546, còn phần nguồn - không có BC556 nên dùng BC560,nói chung dùng 2 loại này đều tốt cả,chắc là cặp 546/556 của bác có vấn đề Thân.
Các bác xong nguồn test thử chất âm sau khi thay nguồn mới rồi cho nhận xét đi. Em còn phải chờ 1 số linh kiện nữa rồi mới lắp được.
Em vừa test xong ạ, nhân tiện vừa hoàn thành xong dự án I/V cho AD1865 dùng đèn 5687 em bèn thử luôn. Phải công nhận là đáng ngạc nhiên, cùng một đĩa nhạc trước đó nhưng lần này nghe khác hẳn, tự nhiên cứ như thật ý, mẹ vợ em nghe mà khen nức nở (không biết là do cái AD1865 + I/V hay do cái nâng cấp của SS nữa). Tiếc là loa em để chỗ đông người nên không test kỹ được, có gì em sẽ review cụ thể sau vậy. Mà hiện tại em đang dùng biến áp cũ, sau nắn lọc được 47v, em chỉnh còn 39,5v không biết có vấn đề gì không.
