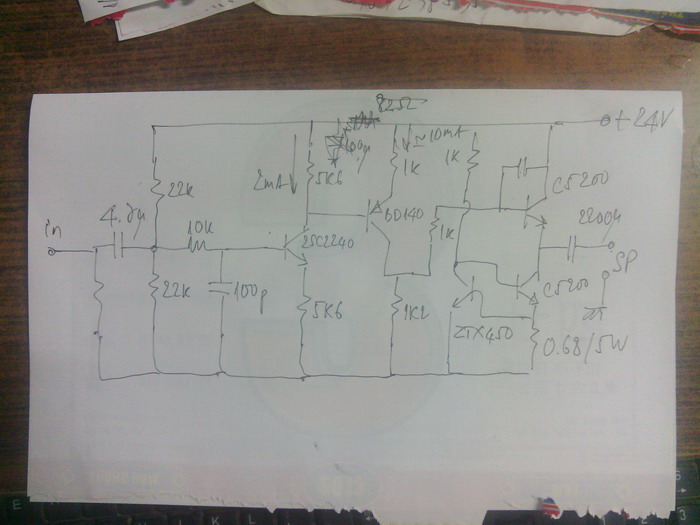

Cảm hứng từ mạch pre 5 BJT NAC72 em muốn làm 1 cái class A khoảng 20W/8ohm.Đây là bản phác thảo trên giấy và còn phải tính toán lại nhiều giá trị linh kiện...Em làm chuột bạch trước cho Chém đi anh em...
Nhà em thì lại thiếu mỗi C.Suất thôi còn xuyến, Tụ lọc mác cao và điện trở, thì chắc em làm dự án thoải mái!

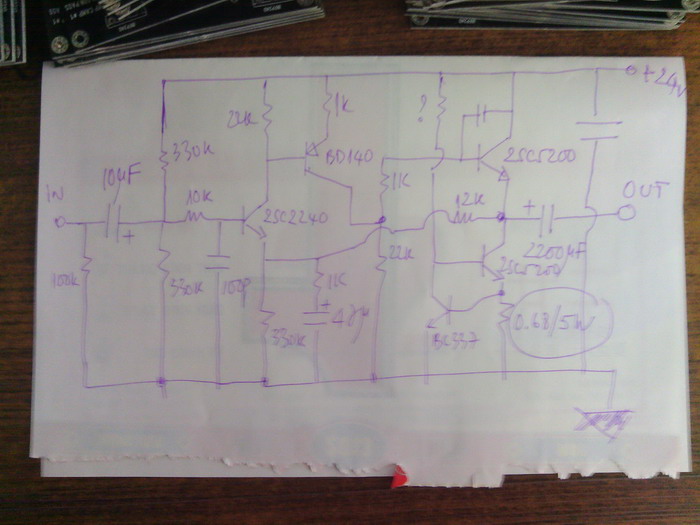

Cũng chỉnh sửa lại kha khá các giá trị linh kiện,con trở 0.68/5W set dòng 1A chạy qua cặp sò nên tản nhiệt cũng phải to à.
Lập mạch chạy mô phỏng trên SIM trước đã anh ơi, xem nó có ... chạy được k0 đã, đỡ mất công mò mẫm LK
Vụ này hay đó anh ! pre Naim biến thành POWER Như vậy là mình dễ dàng thay đổi chất âm nhờ có 2 cái tụ in và out , và tha hồ cắm rút :lol: Anh tiến hành lẹ lẹ đi anh :mrgreen: .
Quan điểm của em chơi bán dẫn mà classA <30w thì . . ta chơi đèn còn hơn, classA bán dữn cứ phải thật nhớn nó mới máu. Tuy nhiên cứ lót tông theo dõi dự án.
Haha quan điểm của em là dấn thân,cứ mới chưa biết là em mần,mần cho ra ngô ra khoai thì thôi Em tính nháp sơ sơ,lâu quá chử nghĩa trả thầy hết rồi...Sai thì tính lại .Em cứ làm chuột bạch trước chết chóc gì đâu mà sợ nhể...
Đầu giống Naim, đuôi nom hao hao camp amp Con này dùng sò có cánh chắc khùng hơn 1 bước nữa đó anh trai ..
Dưỡng sức đã bác Quang ơi. Còn cái sima này em xin có ý kiến chút ạ: - áp cấp còn thấp (24v), e không đủ cấp cho công suất ra >20w - trở chân E và chân C Q1 bằng 5,6k, dòng phân cực = 2ma -> áp Vce Q1 rất nhỏ -> méo. - con Q2 hầu như không khuếch đại áp một chút nào. - trở 1k chân C con ZTX cũng còn lớn. - con BD140 chưa đủ sức kéo dòng cho con công suất. em tính zầy bác Quang coi được hông nhe: - con Q1 phân cực cỡ 0,5-1ma đổ lại là dư sức hót mà hổng méo - 2 con trở 22k chân B Q1 đổi thành 2 con 100k. - giả dụ con Q1 phân cực ở 0,5ma, trở 5,6k chân E Q1 đổi thành 22k, trở 5,6k chân C đổi thành 2,2k - trở 1k chân E Q2 đổi thành 47ohm - trở 1,2k chân C Q2 đổi thành 680ohm + 560ohm. - thêm một con NPN BD139 ( tạm gọi là Q3) dạng followed emitter để khuếch dòng, chân B nối vào chân C Q2; nối một tụ 100uf từ chân E Q3 đến điểm giữa trở 680 ohm và 560 ohm của chân C Q2; trở chân E Q3 bằng 220ohm. - mạch hồi tiếp DC + AC: trở 4,7k, 222ohm + 470uF. - chân B con ZTX có thể có thêm bộ phân áp + VR để chỉnh dòng con công suất; và có thể áp lên tản nhiệt - trở 100k nối đất của chân B con Q1 có thể thay bằng VR để chỉnh áp điểm giữa. ... coi chừng em sai tùm lum tà la :mrgreen: -
Hơ hơ, em chưa có hoàn thành xong cái gì hết cụ ạ >"< đều chỉ ở mức nghe tạm thôi ! Đôi khi rãnh vưỡn còn đi bới rác tìm đồ, tìm được đồ như ý thì chắc mới thõa mãn :twisted: , đi ve chai nó cũng có cái cảm giác nghiền nghiền nghiện nghiện sao sao í Ô.Ô đi nghía đồ thôi cũng thích phết. Relax cuối tuần...

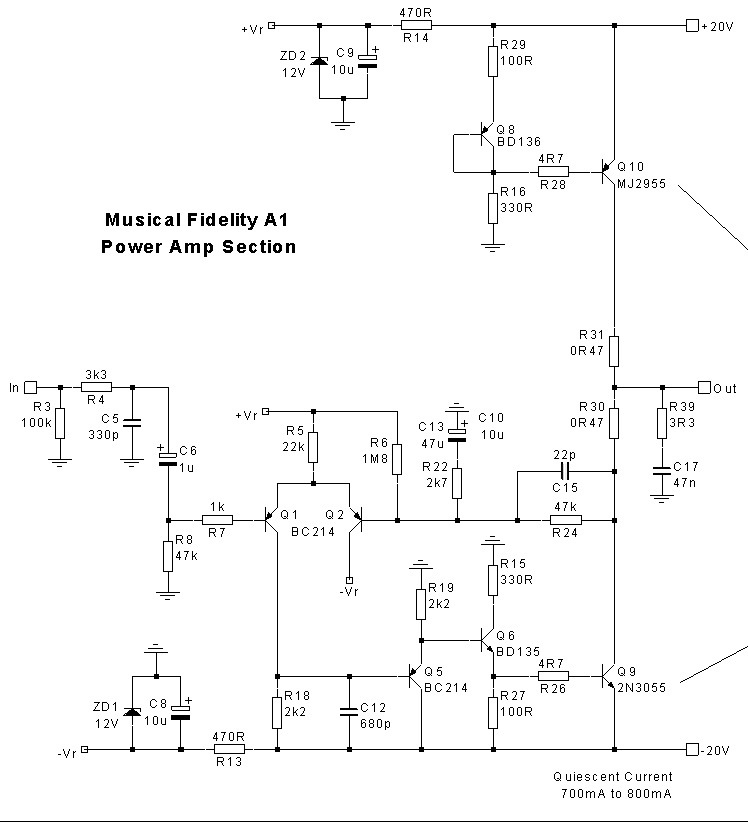

lắm dự án quá anh ơi, nghỉ nghơi gác kiếm cuối tuần còn cho cháu đi thi tiếng Anh nữa chứ Nói vui chứ quan điểm em vẫn thích A1, nhắc đến lại nhớ A1 David mặt trắng
