Chào cả nhà Số là em vừa kiếm được cặp PCM 1702 , loay hoay ngắm nghía chợt nẩy ra ý định làm một cái DAC chơi Nhìn qua lại ,trên diễn đàn ta ít người sử dụng loại này , em xem datasheet thấy khoái PCM1704 hơn vì tụi này thuộc nhóm 24 bit ,nhưng chả thấy đâu bán cả .Chú PCM 1702 này là loại 20 bit ,nhưng xem ra cũng được xếp hạng gấu chứ không phải hạng còi cọc cho lắm , chiến thôi :wink: Lần mò rồi cũng tìm được một cái mạch cho bọn này , Tây nó cũng bẩu là Hí end ,không biết thực hư ra sao ,ức cái hình như vì bản quyền nên nó cũng giấu bớt trị số linh kiện , Em cứ post đại lên đây để các bác xem và phán giúp em vài câu
Phần quan trọng quyết định rất lớn đến chất lượng DAC là bộ cấp nguồn, với trị số -/+ 5V cho PCM 1702 và nguồn 24v cho I/V dự kiến sẽ dùng TL1763 , đây là loại ổn áp thế hệ mới gọn ,nhỏ và nhiễu rất thấp .Hứa hẹn đẩy DAC lên tầm Hí en :mrgreen:
Theo em biết đến thời điểm này là không ,do VNAV không có nhu cầu nên các shop cũng không đầu tư .Vụ này em đang hỏi ship vài chú để dùng riêng cho mình thôi Xem cái datasheet của nó thì loại này nó fix sẵn các mức điện áp như 1,5v, 3,3v, 5v....nên dùng cũng tiện ,rất gọn

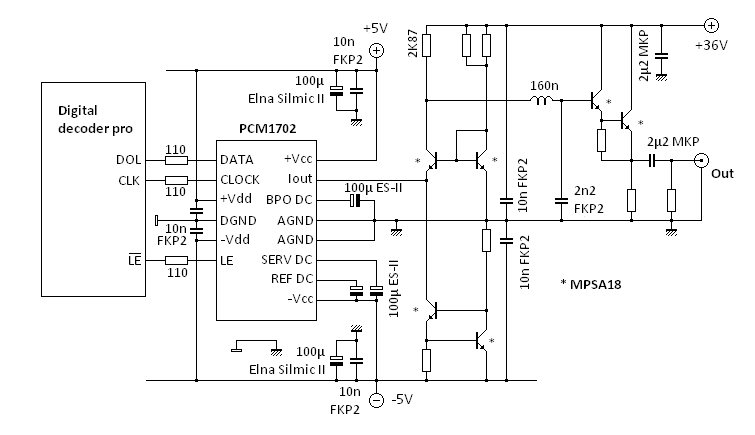

Và đây là cái mạch I/V cho DAC này , có một số giá trị linh kiện không ghi đầy đủ đầy đủ như em đã nói
Vừa chôm được cái mạch I/V dùng cho PCM 1704 , tuy nhiên nhìn vào Datasheet của 2 DAC này thấy giống nhau ở thông số phần I out ,chắc là xài được .Bác muốn đu theo thì xem và cho ý kiến nhé Dạo này có 2 dự án chồng lên nhau mà quỹ thời gian hơi bị ít . Mãi tới hôm qua Hiraga mới kêu được 1 kênh . sẽ cố hoàn thiện em nó trước tết AL :mrgreen:

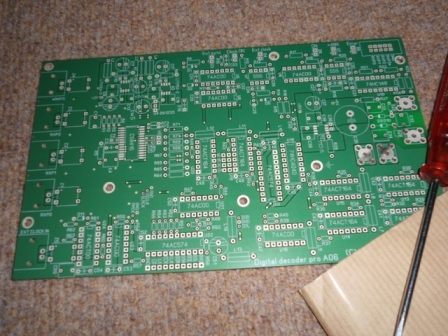

Việc xử lý phần đầu vào( Digital Decoder ), em đã quyết định đầu tư một PCB từ nước ngoài Cái PCB này tính ra khá đắt , nhưng bù lại nó cũng khá pro -Có 4 cổng vào , tha hồ cho việc lựa chọn -Cho phép kết nối với Clock ngoài nếu không thích clock từ transport -Có thể giải mã từ 16-24 bít , tương thích với hầu hết các DAC trên thị trường - Cho phép chạy ở chế độ NOS Bao giờ nhận được sẽ chụp hình gửi lên Bây chừ đang đì đẹt vẽ mạch DAC+I/V để đặt PCB nhưng cái phần mềm Orcad này mình không thạo nên làm không tự tin lắm :mrgreen:

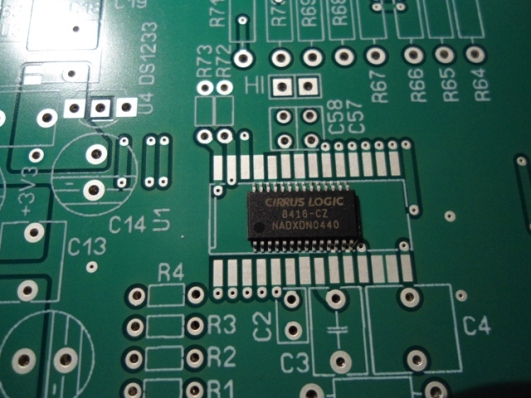

Có một vấn đề không nhỏ đó là chú CS8416 trên PCB và IC mua được không cùng kích thước . Nếu bác nào biết hoặc có nhượng lại loại to hơn thì hú em nhé .Cảm ơn các bác trước

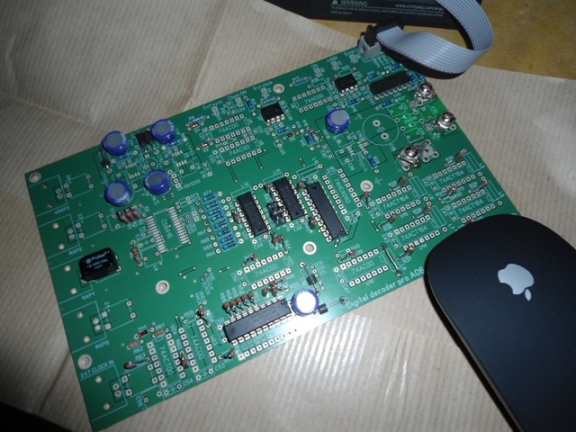

Đã khai mỏ hàn và mới được tới đây, ức cái một số loại IC số nhà thiết kế bẩu phải dùng họ 74 ACT xx, mình chỉ có 74HCxx chứ tìm loại kia ở thị trường VN cũng hổng thấy
Cơ bản đã có đủ linh kiện cho board , đang chuẩn bị chọn ngày tốt để xông điện cho phần này .Cảm ơn một số bác đã nhiệt tình ship hàng và cả việc tài trợ số Wima đỏ cho dự án

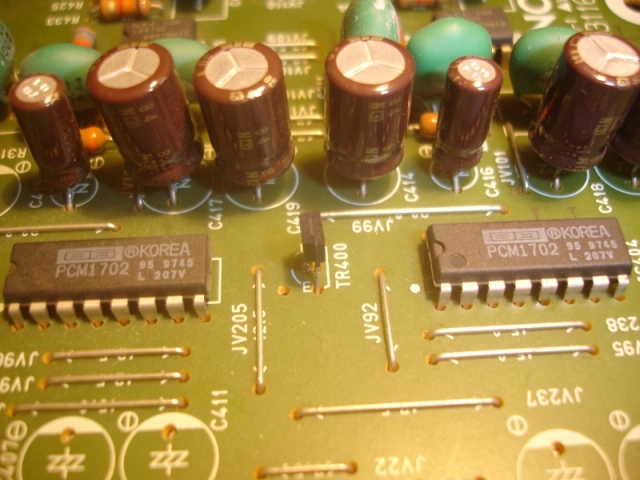

Nếu em không nhầm thì tấm ảnh này chụp bo DAC của đầu MD Denon 2000, em cũng có 1 cái thấy xài linh kiện khá gâu, em chích tín hiệu CD tránport vô thấy chất lượng khá , chi tiết tốt, nhưng hơi mỏng manh lạnh lẽo , đang nghĩ xem phải mod món gì vô cho tiếng dày lên tí

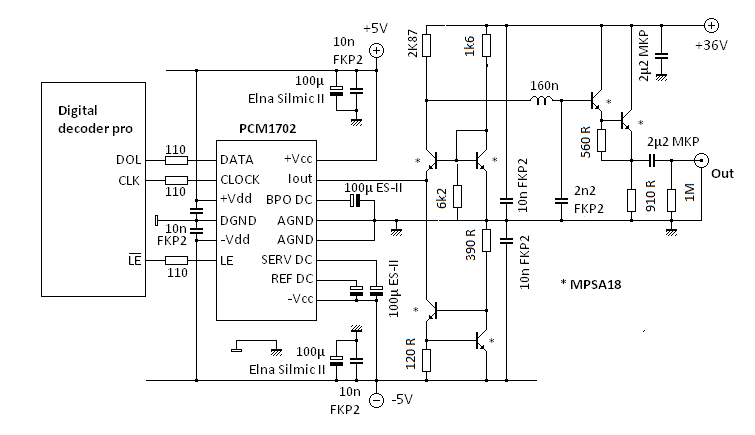

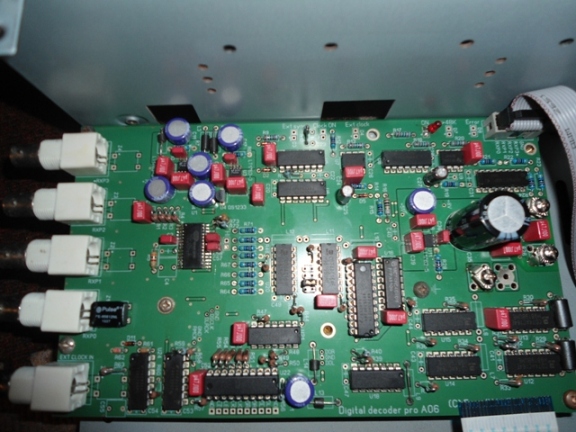

Đã cấp điện cho Board Digital Decoder, không báo lỗi , các trạng thái bình thường .Em sẽ cấp điện hàng ngày để rà trơn cho em nói trước Bây giờ là thiết kế cho board I/V . Dự kiến nó sẽ thế này ạ To bác Via : Ảnh chụp từ Denon DTU-1600AL, chỉ lấy PCM 1702 để chuyển sang DAC này To bác VQ : Chưa biết có kêu hay không , giao lưu sao đặng :mrgreen:

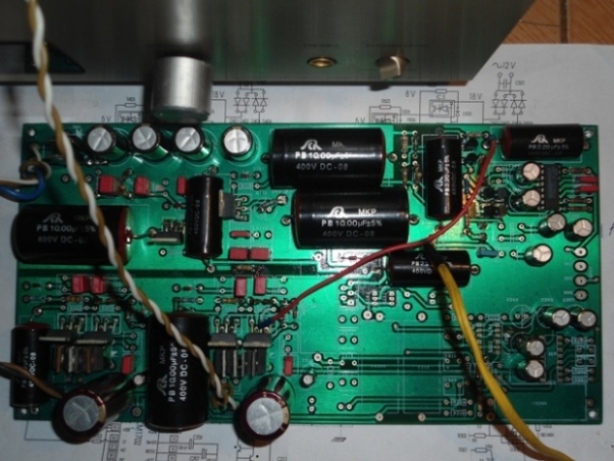

Mấy ngày tranh thủ buổi tối tý toáy hàn gắn và kết nối , Tối qua em đã cấp điện thử cho tổng thể mạch .sau vài lần ọ ẹ ,em nó bắt đầu kêu ra tiếng người Chủ nhật này sẽ giành thời gian nghe thử và đánh giá
