Nói không phải khen chứ Saokim làm PCB em nhìn qua cái Pre NAC72 mà bác Quang đặt trong dự án nhân bản Naim là quá tốt . Cứ phát huy ưu điểm này em dự định đặt cái PCB chuyển đổi tín hiệu S/PDIF từ dạng Optical sang Coaxial cho các CDP có được không ạ ? Làm board phíp chợ nó không Hí en
Trước hết phải có sơ đồ mạch , ở đây em chiến một mạch kinh điển của bọn Elektor, các bác tham khảo nhé Sơ đồ rất đơn giản , nhưng nên lựa chọn linh kiện tốt đặc biệt là TTL nên sử dụng loại tốc độ cao , tối thiểu 74HCU04. Bí quá xài tạm 74HC04 ...vẫn kêu Tiếp đó là biến áp cao tần , có thể mua của Murata , hoặc gỡ máy cũ , hoặc tự quấn cũng ...kêu Cổng kết nối nên dùng BCN như em đã chọn , nếu không dùng RCA ...kêu tuốt Điện trở dùng loại 5 vòng màu của chị Na cũng tốt chán , nếu thích dùng loại cao cấp hơn cũng OK vì chỉ có 2 điện trở trong mạch Tụ dùng MKP là ngoong, trị số từ 68nf-100nf Nguồn cung cấp tiêu chuẩn cho TTL hoạt động , nên sử dụng 5v DC cho nó phổ thông , lấy ngay nguồn của Optical hoặc câu trong máy ra Nói túm lại , cái mạch này tuy đơn giản nhưng thiếu nó có thể làm hỏng thành quả của cái Transport nên rất cần đầu tư ạ :mrgreen:
Cảm ơn bác , không ngờ bác rất sát dự án này Em đang cố gắng ( nhờ vả ) để hoàn thành bản layuot sớm nhất , dự kiến sẽ đặt Saokim ,cả PCB cho clock nữa , mặt in 2 mặt cho nó hoành tráng và chống nhiễu tốt hơn , Ghi tên bác vào danh sách nhé :mrgreen:

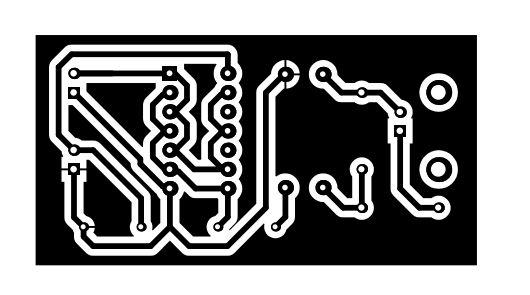

Em mới ngồi học vẽ, cả tối mò ra được cái mạch in như này, có cái BTS footprint chưa chuẩn vì em không có thông số chuẩn Thanks!

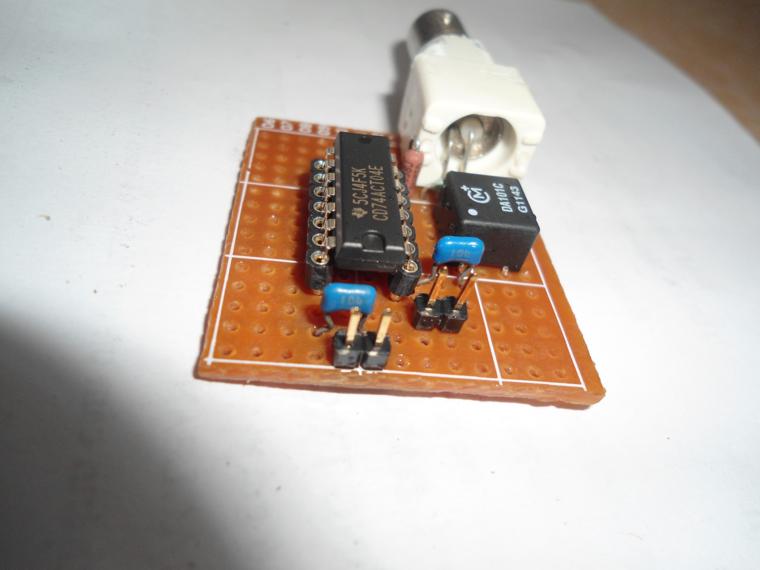

Hay quá , lại đông vui gồi :mrgreen: Cái mạch này em đã làm bằng phíp chợ và so với các mạch nguyên bản được trang bị theo CDP hoặc so vơí tín hiệu xuất qua Optical thì nó cho xung vuông vức hơn nhiều http://vnav.vn/forum/viewtopic.php?f=21&t=70125&start=175 Do vậy có thể dùng để nâng cấp cho các đường Coaxial cũ , hoặc chuyển đổi từ Optical sang Coaxal hoặc nữa là móc tín hiệu cho một số CDP không trang bị bất cứ đường ra số nào ( Cái này hơi phức tạp một chút , em sẽ trình bày sau ) Cần thiết phải lập danh sách để quản lý thôi , các bác bổ xung giúp em nhé 1- Nxhung : 2 clock + 2 S/PDIF 2- Spadon-vn : 3-Nghenhinhs1 : 4- Dothanhsonxd :
Cần thiết phải lập danh sách để quản lý thôi , các bác bổ xung giúp em nhé, mình theo dự án này với theo tâm linh chắc sẽ hay hơn nguyên bản của CD :mrgreen: 1- Nxhung : 2 clock + 2 S/PDIF 2- Spadon-vn : 3-Nghenhinhs1 : 4- Dothanhsonxd : 5 -Khuehn: 1 clock + 1 S/PDIF
Rất nhanh ạ :mrgreen: Khá đẹp ạ Em có ý kiến nhỏ : Mạch S/PDIF không quá nhạy cảm với nguồn nuôi nên có thể xài chung với đường nguồn 5v khác trong máy hoặc xài luôn nguồn 5v của Optical .Do vậy theo em không cần mạch nắn lọc ở đây ,nó sẽ gọn hơn Mạch clock : OK , khá nhạy cảm với nguồn , tuy nhiên chỉ cần chú trọng phần ổn áp 5v cho nó thôi vì phần này ảnh hưởng nhiều , còn phần DC cấp vào vấn có thể dùng chung với nguồn nuôi khác trong máy . Do đó cũng có thể bỏ luôn phần cầu nắn cho nó gọn gàng Nếu sắp xếp hợp lý linh kiện để đường đi ngắn nhất có thể , Mạch clock em có tham khảo cách bố trí của một hãng nổi tiếng gửi bác , cố gắng thêm chút nữa bác nhé
Về kích thước mạch thì em thấy nó cũng không lớn lắm, nếu thực sự phần nguồn không quá quan trọng thì em sẽ thu ngắn mạch lại, tuy nhiên em nghĩ là phần nắn có thể để lại đc bác ạ, nếu không dùng thì đấu thẳng DC vào "chân sau" của Diode là xong. Ban đầu em cố tính kéo dài mạch để phần cấp nguồn và phần tín hiệu cách càng xa càng tốt. Em sẽ hoàn chỉnh phần Clock theo sơ đồ kia...
Em mới sửa lại như vậy : Các cụ tiếp tục đóng góp ý kiến để layout theo phương án tối ưu nhất nhé ! Thanks!
Anh xem phương án mới So với phương án này ra sao ? Cái nào nên làm ? Đây là V1 như file trên, em đã phủ mass cả 2 mặt: Đây là V2, có xoay lại lk và thêm tụ phần nguồn, em chưa phủ mass:
Đánh lộn giá trị của C8,C9 rồi , chỉ 33p thôi Ủa ,thấy bẩu hổng có học điện tử , điện lạnh hay điện ..giật mà sao chuyên nghiệp vậy :roll: :mrgreen:
:lol: Bác lại quên cách đọc trị số tụ văn tị rồi, 330 chính là ký hiệu 33pF mà ... Quyết định làm V1 hay V2 đây bác ?
Lão thuốc cảm này uống nhiều nên lẩm cẩm. Cách đọc theo quy tắc chỉ áp dụng cho đọc giá trị trên linh kiện thực tế chứ không áp dụng cho Schematic đâu nhé! vì diện tích linh kiện thực tế nhỏ nên người ta mới nghĩ ra thế còn trên Schematic thì phải ghi cho đúng, nếu ghi như Bác thì phải đọc là 330pF chứ không phải là 33pF đâu! :evil:
Nại ní nuận! Khi vẽ Schematic phải ghi trị số đúng luôn để khi " Up " Schematic sang PCB thì trị số và thứ tự của linh kiện cũng theo sang luôn, không phải ghi lại nữa! Mạch ít linh kiện có thể nhớ mà ghi lại chứ mạch nhiều linh kiện thì... 8)
:lol: Tối hôm kia em mới lên mạng tải cái Mai An Tiêm về để cài và đồng thời down cái video hướng dẫn về để vẽ theo => em rõ ràng ghi tên, trị số khi vẽ sơ đồ nguyên lý mà sang bên mạch in nó ứ hiện => sửa tên lk thành trị số toàn bộ, vui thật :mrgreen:
1- Nxhung : 2 clock + 2 S/PDIF 2- espadon-vn : 2 clock + 2 S/PDIF 3- Nghenhinhs1 : 4- Dothanhsonxd : 2 clock + 4 s/pdif 5 -Khuehn: 1 clock + 1 S/PDIF em edit số lượng ạ
