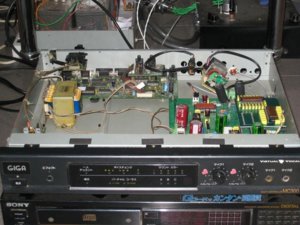

Bác xem qua layout của em như vậy đã ổn chưa. Phương hướng nâng cấp trước mắt là sẽ thay các tụ 0.1 trên bo DA bằng tụ MKP hoặc MKT của RIFA và WIMA. Thử nghiệm một số loại tụ out khác nhau trên bo Tube buffer. Sau này có lẽ em sẽ đưa thêm OPT vào để thử nghiệm tiếp. Đã quy hoạch một khoảng trống bên trái bo mạch tube buffer, vừa đủ không gian cho một cặp OPT tango
Bác đã đo điện áp đốt tim lúc đèn đang hoạt động chưa? ECC88 dòng đốt tim 365mA, 2 đèn tổng cộng 730mA. Điện áp đốt tim 6.3V, bác đo ở đầu vào là 9.7V, vì thế IC ổn áp chịu công suất tiêu tán là 3.4V*0.730A=2.5W. Để nhiệt độ IC trong tầm tối đa 70 độ C trong nhiệt độ môi trường 40 độ thi cần tản nhiệt có nhiệt trở là 70-40/2.5W=12độ/W. Với nhiệt trở như thế thì diện tích tản nhiệt khoảng 2cm vuông là đủ. Nhìn qua ảnh thấy tản nhiệt của bác chưa tính đến cánh đã thấy đủ rồi. Có thể mắc thêm một điện trở khoảng 1 ôm ở đầu vào IC rồi đo sụt áp qua nó để tính dòng xem có bị quá tải không.
9.7V là điện áp xoay chiệu chưa nắn đấy ạ. Như vậy sau khi nắn chắc điện áp vào IC ổn áp khoảng 11 đến 12 V. Bác class A thử tính lại giúp. 2 con R6.8K thì bác BW có thể đo điện áp 2 đầu điện trở để tính ra công suất xem đã đến 2W chưa.
Các bác chỉ giúp, em phải chọc que đo vào chân đèn số mấy để đo được điện áp đốt tim của 6DJ8/ECC88... về đèn đóm thì em mù. Nếu có cái link nào cơ bản về Tube thì các bác chỉ cho để em về nghiên cứu dần. @Planet: 2 con trở 6,8K là R29 và R4 nằm cạnh nhau thì chỉ có R4 là rất nóng, chú R29 thì lạnh te :roll:
-Chân số 4 và chân số 5 là hai đầu sợi đốt của đèn ECC88, bác chú ý đo điện áp giữa 2 chân mới chính xác. -Nếu điện áp AC là 9,7V thì công suất tiêu tán tại IC cỡ 5.6W và tính toán lại như trên, tản nhiệt cũng chỉ cần 3cm vuông. -R4 và R29 là tải của 2 đèn, vậy 2 kênh của bác bị lệch rồi. Cần đo lại so sánh xem sao.
Thanks bác Apcc một lần nữa vì cái vụ sát si, vừa như in bác ạ DA này em vẫn đang ủ kỹ lắm, khi nào cân chỉnh vừa ý rồi em sẽ mời bác đến nghe và góp ý thêm cho em.
Báo cáo DAC man, Em đã xử lý xong phần XO clock, đang nghe thử. Chiều qua về đang loay hoay đo đạc để xử lý cái vụ tản nhiệt nóng thì có gã ClassA ghé chơi. Hắn ngó nghiêng một hồi, chọc que đo tứ tung rồi phán tỉnh queo "nóng thế này là bình thường!" rồi ra ghế ngồi uống bia cứ như không :evil: Phong thái của gã làm cho em bớt lo lắng phần nào nên cũng ngồi rung đùi cùng với hắn :lol: Nghe hết đến track thứ 4 (mốc kiểm tra nhiệt của em) sờ vào tản nhiệt: nóng. Hết đĩa thứ nhất, kiểm tra lại lần nữa: nóng lắm Chuyển qua đĩa thứ 2, rồi thứ 3, càng nghe càng thấy phê, tản nhiệt: vẫn nóng. Nhưng nhiệt độ chỉ như thế, không tăng thêm :lol: :idea: Qua việc này em ngộ ra 2 điều: - Một là: Tube luôn nóng hơn SS (kể cả SS classA). - Hai là: Da tay của em mỏng hơn da tay của gã class A, đặc biệt là ở ngón giữa! Có thể nói dự án DAC này đã cơ bản hoàn thành. Xin cảm ơn bác Tyro đã cung cấp hầu hết các linh kiện cho dự án này! Cảm ơn DAC man và các bác khác đã nhiệt tình tư vấn! Cảm ơn ClassA, bác đã cho em những bài học đầu tiên về tube! Cảm ơn Apcc1234 một lần nữa vì vụ sát si!
Dùng nhiều thì mòn phải k bác BlueWave DAC của bác nghe với DAC của bang chủ TC khác nhau nhiều k? Bác tổ chức 1 bữa rì vui đê cho em tham ra mí
Ông ClassA này tinh thần thiếu nghiêm túc khi làm việc ! Đề nghị AlephTeam cuối tuần họp chi bộ kiểm điểm
Báo cáo Hô Tầy quán chủ, chúng em đã nghiêm túc "phê và tự phê" bằng cách... nghe một vài đĩa thuốc. "Phê" thật, như con tê tê... đến nỗi mà giờ này ClassA vẫn đang lọ mọ ngồi mod lại chú DAC 1845 của hắn để thi đấu với dual 1541A của em :lol: :lol: :lol:
Bác Planets cho em chen ngang hỏi XO của em có hàng chưa ? Thấy các bác tả làm em lại húng mod tiếp , bác có 4 chú PCM56 để lại cho em luôn ? hình như là PCM56P bác à ! :roll:
Bác nói trúng tim đen của em rồi, cái vụ transport này em trăn trở cũng đã lâu. :wink: Sau khi gắn XO clock vào, cảm giác đầu tiên của em là các tiếng gai góc ở giải cao và trung cao bị gọt giũa bớt đi phần nào --> âm thanh có vẻ mềm hơn một téo nhưng lại kém long lanh, xào xạc như khi chưa có XO. Xin cho biết nhận định của bác về cái XO này!
Nói chung là da tay của công tử văn phòng hơi mỏng, thêm nữa vì tản nhiệt IC đặt gần đèn nắn nên chịu ảnh hưởng bức xạ nhiệt của đèn nắn, đề nghị khoan thêm lỗ vào nắp trên chassis ở phía trên các đèn để tỏa nhiệt. Về chất âm của DAC này tại hạ cảm thấy rất được, mặc dù đánh vào TDA7294 chưa lột tả được hết sự tinh tế của nó. Còn so sánh với DAC AD1865 hả, tại hạ bình sinh không thích thi đấu, nhưng vẫn nhận lời thượng đài để học hỏi thêm.
Em thích nghe âm thanh khi có reclock bằng 74hc74 hơn. Nếu bác cần nhiều tép hơn thì có thể thử cái 74hc4040. Cái này ra nhiều tép hơn cái 74hc74. Sau khi mod thêm cái transport, em thấy thế này. Sự cảm nhận về tính chi tiết nó rất khác âm, thanh mở ra theo chiều sâu cả phía trước lẫn phía sau loa tiếng vang nghe thật hơn. Bác chú ý là khi lắp reclock phải chuyển mode bằng mấy công tắc trên bo mạch DAC. Không dùng reclock, dùng 74hc74 hay dùng 74hc4040 là 3 mode khác nhau vị trí bật tắt các công tắc là khác nhau đó.

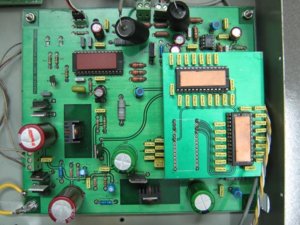

Báo cáo bác Hành tinh là sản phẩm của em đã hoàn thành vào... 2h sáng qua ạ. Xong mối hàn cuối cùng, lắp cái bo double TDA 1541-S1 vào và cắm điện, mới nghe được 2 đoạn của 2 bài trong 2CD: Jazz up Beatle và Midnight Sugar mà giật mình thon thót , tiêc mỗi muộn quá phải đi ngủ Bác có định tiếp tục dự án DIY cái Transport không bác :lol:
Bác kiểm tra lại điện áp ở các chân 15, 26, 28 của tda1541a xem đã chuẩn chưa (so với mát là chân 5 hoặc chân 14). Trị số chuẩn là -15V, -5V và +5V ở các chân 15, 26 và 28.
@Bác Planets: Cho em hỏi nếu phần I/V của TDA1541 dùng biến áp thì tỉ lệ bao nhiêu là vừa? Thanks Bác!
