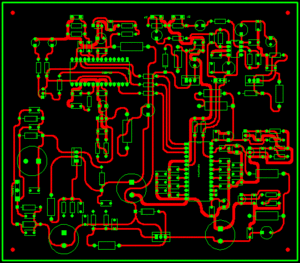

Khoảng cách giữa 2 chân IC cạnh nhau là 100 mil thôi mà mỗi pad chiếm 35 rồi. Khoảng cách còn lại là 30.
Pad của chân IC thì anh cứ giữ nguyên nhưng anh có thể tăng pad của các linh kiện khác như tụ trở. Pad IC thì ổn rồi nhưng pad của tụ, nhất là mấy cái tụ to chân nó lớn thì pad này hãy còn bé bác ơi :roll:
4 Cái tụ to hiện giờ pad size là 120 mil đó. Có lẽ mấy con trở 2W thì pad hơi nhỏ thật. Route xong rồi mỗi lần tăng pad lên rất dễ bị lỗi sửa rất là lâu.

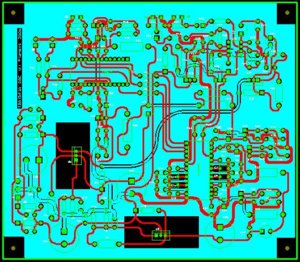

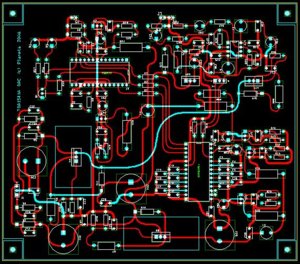

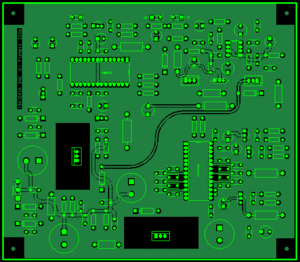

tí ko có ý kiến tí chỉ hỏi thui được ko anh planets, làm sao anh đồ đồng chừa lại mấy cái ô hình chữ nhật tại con IC vậy tí cần đổ đồng thành 1 hình chữ nhật để tản nhiệt cho 1 con IC đó mà
Làm mấy ô đó bằng cách tạo obstacle loại anticopper đó Tí. Sau đó tí có thể vẽ 1 cái copper area bên trong.
Bác Planest cho hỏi là cái dự án DAC của Bác đã hoàn thành chưa ạ ? Em đang rất quan tâm định nhờ Bác giúp cho 1 bộ để về nâng cấp cái CD cỏ của Em đấy . Thanks Bác .
Nếu được, Bác cho em đăng ký 1 cái PCB với. Nếu có luôn PCB nguồn thì cho em đăng ký luôn. Cám ơn Bác trước
Hôm nay mình vừa đi đặt PCB để làm sản phẩm thử nghiệm rồi. Mạch này phần nguồn tích hợp on-board tất chỉ có cái biến áp là ở ngoài thôi.
Em cứ làm to cho chắc ăn bác ạ. Chứ thực ra mạch này toàn linh kiện bự ko có IC dán. Cái chỗ em đặt làm mạch công nghệ khá cao có thể làm được 4 lớp. Vả lại nhiều khi cứ phải tháo ra lắp vào để thử nhiều loại linh kiện mà tay nghề mỏ hàn amateur cũng dễ làm hỏng mạch lắm.

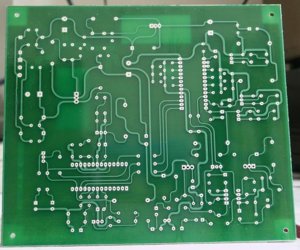

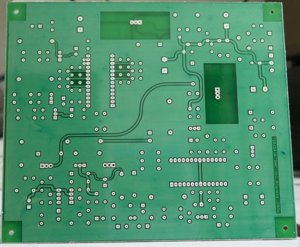

Mời các bác thưởng lãm vài hình ảnh bo mạch thật. Bo mạch sợi thủ tinh trong vắt. Đường mạch được mạ bạc. Đẹp hơn em nghĩ.
Dự án của Bác hoàn thành rồi , chúc mừng Bác . Vậy khi nào Bác sẽ chia sẻ cho tất cả mọi người có nhu cầu sử dụng đây ? Bác cho em hỏi luôn , em muốn đặt của bác 1 bo mạch đầy đủ LK từ A đến Z liệu Bác có giúp được ko ? Em sẽ chuẩn bị Chassis , muốn có 1 cái để dùng quá rồi . Em chờ tin Bác Thanks
Em làm PCB để phục vụ các bác là chính chứ 1 mình em thì làm làm gì cho mất công. Em phải lắp cho nó chạy tốt xong mới chuyển giao công nghệ được bác ơi.
Cảm ơn các bác đã động viên. Đến giai đoạn này thì ko còn gì khó nữa . Em chỉ muốn ráp thử cho chắc ăn. Sau này Nếu các bác có làm thì ko bị trục trặc gì hết.
