Cái này mình có để đầu ra để lắp đèn rồi đó. Lắp đèn cho nó chỉ là chuyện vặt đối với tay nghề của các cao đăng thủ trên này. Nếu chỉ chạy opamp thì ko hay bằng đèn được. Ngoài ra còn tùy vào linh kiện. Nếu lắp linh kiện ngon lành + đèn đóm thì nó cũng sẽ ngang ngửa với con mình đang dùng.
Gửi các bác danh sách linh kiện để chuẩn bị. Những chỗ em đánh dấu (*) tức là em còn một ít linh kiện loại đó nếu các bác cần.
Em xin chốt danh sách các bác đăng ký bo mạch: VITIEUBAO 1x bo mạch + 1x CS8414 SAA 1x bo mạch + 1x CS8414 haiken 2x bo mạch dachue 1x bo mạch + 1x CS8414 (các linh kiện tụ trở em cũng không có đầy đủ nếu có thứ gì dùng tạm được em sẽ dành cho bác thứ đó) Blue_wave 1x bo mạch + 1x CS8414 nck_kool 1x bo mạch + 1x CS8414 (các linh kiện tụ trở thì như bác dachue) addicted 1x bomachj + 1x cs8414 caithang 1x bo mạch Tổng cộng 9 bo mạch. Thứ 2 em sẽ đi đặt mạch. Nếu có bác nào thay đổi gì thì báo ngay nhé.
Gửi các bác sơ đồ linh kiện sắp xếp trên PCB. Các bác chú ý kích cỡ chân cẳng khi đi mua linh kiện để lắp cho vừa.
Mạch xong rồi các bác ạ, lại còn được in linh kiện miễn phí. Có bác SAA và bác haiken ở SG có lẽ em sẽ gửi qua chỗ bác haiken luôn. Bác dachue gửi cho em cái địa chỉ. Bác vitieubao ở đâu em ko rõ. Các bác còn lại hình như ở HN cả cuối tuần ta gặp nhau ở đâu đó em sẽ chuyển bo mạch cho các bác nhé.
AE gặp nhau vài lần rồi bạn không nhớ thôi. PM cho tôi số điện thoại tôi sẽ chủ động liên lạc lại tiện thể hỏi các lắp luôn vì tôi dốt đặc về kỹ thuật. Cảm ơn
Tốt quá bác Quân ơi, em đang nhàn rỗi quá đây, lại có việc làm rồi. Tốt nhất sáng T7 hẹn anh em cafe nhận mạch luôn, nhân tiện ta tán gẫu một chút các bác nhẩy :lol:
Có lẽ nhiều bác cũng quan tâm về cách lắp ráp. Trong tuần em hơi bận tốt nhất là để đến thứ 7 tụ tập em sẽ chỉ các bác mấy điểm chính về cách lắp ráp nhé. Số ĐT của em O912294O66
Sáng T7 (30/12) ra 10B Hai Bà Trưng đi bác. Quả thật tối qua ôm đống linh kiện về em phải thức tới 1h sáng để sắp xếp xem "ai là ai" mà một số thứ vẫn không biết trị số là bi nhiêu Nếu bảo tự đi mua từng đó thứ chắc em quay ra... mua sẵn :lol: Cảm ơn @Planets nha
@Planets : cám ơn Bác rất nhiều, em ko có tài khoàn nên chắc có lẽ sẽ thanh toán thông qua Bác Haiken . Nếu kẹt quá thì em sẽ nhờ người ra HN chuyển $$ cho Bác nhé . @ Bác Haiken : Làm sao liên lạc được với bác để nhận bo mạch và thanh toán luôn thể ?
Chào Bác! Bác cho Em số điện thoại liên lạc, hôm nào nhận được board em sẽ điện cho Bác. Số của em: 0903.627475 (Hải)
Khi ráp các bác chú ý mấy điểm sau cho em khi ráp DAC nhé 1. D10, D11, D12, D13 ký hiệu in trên board bị ngược chiều phải lắp theo ký hiệu ở trong file pdf đầu trang này mới đúng Các IC tda1541a, cs8414, opamp nên dùng đế cắm. sau khi hàn hết linh kiện + đế cắm các bác đo lại điện áp các chân nguồn IC xem có đúng như sau không: CS8414: chân 22 và chân 7 = +5VDC; chân 21 và chân 8=0VDC TDA1541A: chân 15 =-15VDC; chân 26=-5VDC; chân 28=+5VDC opamp: chân 4 và 8: +/-14VDC Nếu thấy ok như trên thì hãy lắp IC vào để thử. Cận thận kẻo cắm ngược chiều IC nhé. Các tụ hóa thì chân vuông là chiều dương. U6 và U8 phải có tản nhiệt nhé. Không cần to lắm đâu. Các bác không nên coi thường về chất lượng bất kỳ linh kiện nào. Nếu dùng linh kiện tồi thì tiếng sẽ hơi chói đó. Nếu có gì không rõ thì các bác cứ post lên đây để cùng chia sẻ kinh nghiệm với các anh em.
Em có câu hỏi đầu tiên là làm thế nào để hàn được chân của con CS8414 và cái board của nó vào board chính? Thấy Kool bang chủ nói là phải dán, nhưng em chưa biết phải làm sao.
Chết, bác nói thế mang tiếng. Dán bằng keo 502 bác à Gọi là dán là bởi vì nó đặt trực tiếp lên trên bo, không xỏ chân vào nỗ được . Thao tác bằng phương pháp hàn như thường lệ bác ạ. Cụ thể thế nào thì chịu, có lẽ phải nhờ :lol: Nghe nói mấy con IC I-xiếc chịu nhiệt kém nên phải hàn nhanh mới được. Báo cáo cả nhà là em đã hàn xong cơ bản rồi. Đang triển khai quả 6DJ8 vào :lol:
Cách hàn CS8414 vào adapter như sau. Chỉ cần dùng mỏ hàng nung đầu nhọn bình thường thôi. Tuyệt đối ko dùng mỏ hàn xung. Nên hàn CS8414 vào adapter trước rồi hàn chân vào adapter sau. Đầu tiên đặt CS8414 vào vị trí cân chỉnh cho thật chính xác rồi lấy 1 miếng băng dính mỏng dán gá vào adapter cho khỏi bị xê dịch. Sau đó bắt đầu hàn từng chân một. Cần thao tác chính xác dứt khoát không để các chân bị chập vào nhau. Nói chung là không khó. Trong khi hàn thường xuyên chùi sạch đầu mỏ hàn. Hàn chân cho adapter thì rất dễ. có thể dùng chân con điện trở hoặc tụ loại nhỏ làm chân. Muốn cho thẳng hàng thì đặt adapter lên đế cắm rồi cắm chân từ trên xuyên qua lỗ xuống để cắm rồi hàn vào thì sẽ rất thẳng và đều.

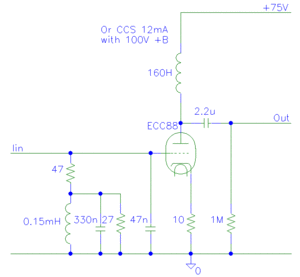

Tôi đang định lắp phần khuếch đại analog theo mạch sau nhưng không biết làm cách nào kiếm được cuộn cảm 160H và 0.1mH, các bác có thể cho biết ở đâu có bán không ạ. Nếu không tìm được thì có thể sử dụng trở để thay thế không? Khi đó mạch sẽ phải sửa như thế nào? Phiền các bác tư vấn giúp. [fade][glow=red][glow=red]Báo cáo cả nhà là em đã hàn xong cơ bản rồi. Đang triển khai quả 6DJ8 vào :lol: [/fade]Bác có thể cho tôi xin mạch dùng buffer 6DJ8 bác đang lắp được không? Cảm ơn.
Như vậy theo em là do bác Newbell điều chỉnh mỏ hàn nóng quá hoặc để tiếp xúc với IC lâu nên gây hư hỏng. Phần mỏ hàn xung chắc không có tội tình gì đâu, vì mỏ hàn xung thường được đốt nóng bằng nguồn điện 24V DC, nhiệt độ luôn được kiểm soát, là thiết bị chống nhiễm tĩnh điện tốt hơn mỏ hàn thông thường.
@Macao: bán nghiệp dư như bọn em sài mỏ hàn xung loại... còi, hình như không nóng lắm nên gí lâu, nên chết IC bác ạ (em thấy mấy bác đã tiêu diệt IC dạy thế). Lỗi chính chỉ tại... nghiệp dư mà lại liều @vitieubao: đây bác ạ http://www.vnav.net/forum/viewtopic.php ... c&start=50 @dachue: cảm ơn bác đã động viên. Có gì đâu bác, cuối cùng thì khâu khó nhất vẫn là chassis mà bác. Cái đó thì giờ bọn em trăm sự toàn nhờ vào Xì tin Tiêu cục hết thôi bác ạ. Với lại cái sự chơi nó cứ phải túc tắc
oái tí cũng nghe nói ko nên dùng mỏ hàn xung, đặc biệt với linh kiện CMOS : linh kiện dán , phải chi có mỏ hàn hơi là ổn nhất, vì ko có tiếp xúc >>> chắc là ko thể chết do tĩnh điện được
