Em muốn thêm đầu nhận tín hiệu optical thì đấu như thế nào bác Planets ơi. Đầu TORX173 ấy, con CDP Sony 770 của em chỉ có tín hiệu ra optical thôi
Cái file của bác post lên nhòe quá em không nhìn rõ chân cẳng hay linh kiện của nó thế nảo cả, bác có trang nào, hoặc cái link nào viết rõ hơn về cái này không, em lọ mọ từ sáng mà chẳng thấy thông tin nào hữu ích cả. Còn DAC lấy tín hiệu từ sound card (RCA) thì kêu rồi
Ơ nhưng mà trong sheet nói chân 1 là chân out là sao hả bác, cái này là recieve mà phải in chứ nhỉ. bác có cái sheet nào nối chân TORX173 với CS8414 hoặc CS8412 thì tốt quá. Em cứ dập khuôn mà làm thì chạy ngay chứ để em đấu nối linh thì thì hỏng hết. Bác giúp em nha.
Lấy chân 1 của TORX nối vào chân 9 của CS8414 là OK thôi không có gì phức tạp đâu. Chân 1 In/Out? In ở đây là tín hiệu quang thì chân 1 phải out ra tín hiệu điện chứ bác. Out từ TORX thì mới thành In của CS8414 được chứ.
Các bác dùng TDA1541 trơn chú ý. Nếu dùng con này thì phải mod lại mạch bằng cách lấy 1 mẩu dây đồng hàn nối chân 2 với chân 4. Có thể tham khảo các chế độ làm việc của tda1541 trong hình sau.
Okie Em hiểu rồi Còn vụ chân 2 và chân 4, chân 27 và chân 28 thì em dùng jumper. Sau này thêm mạch reclock cũng tiện. Thanks bác.
Báo cáo các Bác mạch của em chạy OK rồi, âm thanh nghe sơ bộ cũng khá hay. Lúc trước không chạy được là vì dây optical bèo quá. Bây giờ em tiếp tục triển khai phần I/V output bằng đèn đây
mạch của em chạy OK rồi, hơi có tiếng rè. Em đang triển khai phần tube I/V output. Không biết úp hai em tda1541 lên nhau có kết quả gì không các bác ơi. Em đang có cặp JBL 5195 Matching/Bridging Transformer không biết có dùng làm nối tâng cho tda1541 được không? (0-600ohm-15k: 0-600-15k-50k) Bác nào có thêm thông tin về cặp này cho em xin, cảm ơn các bác trước
Bác thử nối thẳng từ tda1541 qua transformer sang pre xem thế nào. Lắp con R33 và R34 = 56 ohm, tháo mấy con linh kiện chỗ opamp như hôm trước em nói đó rồi nối từ chỗ J4 ra cuộn sơ cấp 600 ohm của Transfor. Nếu pre của bác trở kháng vào 50K thì cuộn thứ cấp 50K nối luôn vào pre. Nếu pre trở kháng 100K thì nối thêm 1 con 100K nữa vào cuộn thứ cấp.
Bác Planets ơi, 2 con tụ C24, C25 680uF có thể thay bằng 1000uF không? Diod dùng loại 4007/1A có được không? Cục biến áp nguồn có 2 cuộn sơ cấp nối tiếp (1 dây đỏ, 1 dây trắng), mỗi cuộn là 110V, phải đấu thế nào để có 220V?
Mấy linh kiện trên dùng OK. Cái BA thì đấu nối tiếp 2 cuộn thôi mình ko nhớ kỹ màu sắc lắm. Hình như là 2 đầu khác màu nằm cạnh nhau thì nối với nhau.
Đở đạn hộ bác Planet chút ít: TDA1541(ko có chữ a) úp chồng lên nhau chạy tốt. Điều lưu ý là con TDA sau phải có 2 hàng tụ bypass y như con cũ, ngoài ra chân dao động với tụ 470 pF phải chạy riêng. Cách dễ làm là nhổ các tụ bypass cũ đem hàn phía dưới bo mạch, chừa chỗ cho các tụ của con TDA mới chồng lên. BA nối tầng có tỉ lệ tăng gain = 9, nhỏ hơn con opam trên mạch. Bạn cần khuếch đại thêm với mạch khuếch đại có tổng trở vào lớn. Với mạch khuếch đại ko tốt hoặc ko phù hợp thì kết quả ko hay bằng con opam cũ trên bo.
Cảm ơn các bác. Bạn cần khuếch đại thêm với mạch khuếch đại có tổng trở vào lớn. Với mạch khuếch đại ko tốt hoặc ko phù hợp thì kết quả ko hay bằng con opam cũ trên bo. Bác hamcq có mạch nào dùng cho TDA với BA này không bác cho em xin.cảm ơn bác trước.
Tùy theo sở thích của mỗi người. Các mạch tube Pre amp dùng RC, SRPP, hoặc MU stage đều được. Lão Ham đang dùng mạch MU Stage của Alan Kimmel ( http://www7.taosnet.com/f10/mustage.html) với 6688 làm MU Stage. Phần 3 cực thì cứ thoải mái thay đổi để có chất âm vừa ý. Nếu muốn đơn giản hơn thì bạn có thể dùng SRPP với 6DJ8. Các topics về mạch Pre có khá nhiều trên forum. Điều quan trọng nhất là cần tra thông số của BA xem có tốt ko, để đở mất công ráp mạch vì đáp tần quá hẹp.
Từ chân 3 của TORX173 nối với +5V qua một cuộn cảm 47uH. Cuộn cảm này có bán sẵn không các bác nhỉ, hay lại DIY nốt cho nó toàn tập? Trong mạch của bác Planets cũng có 2 cuộn cảm, cái này có cần thiết không? @ haiken: hình như bác cũng làm DAC với input optical nhỉ? bác còn cái TORX173 nào không? cho em đăng ký một cái. (tivoi tặng em một cái nhưng chưa thấy gửi ra)

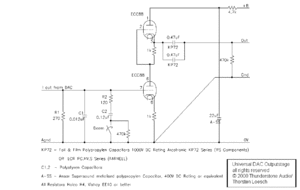

Em đã lắp xong phần output bằng 6DJ8 theo sơ đồ sau: Kết quả: Tiếng ù to hơn tiếng nhạc, các ca sỹ đều bị viêm họng cảm lạnh hết- hát vừa phều phào vừa run. Em đang tìm cách xử lý tiếng ù. Tuy nhiên phải vặn volume lên 70% mới có tiếng, hình như mạch này không đủ hệ số khuếch đại?
R1 bác mà để 270 như sơ đồ thì không được đâu, tối đa 68 ohm bác nhá. Con này chính là R33 và R34 trên board DAC đấy mà em đã đề cập rồi đấy. C1, C2, R2 bỏ hết đi bác ạ. mấy phần mạch lọc này gắn thêm sau nếu thấy cần. Ở B+ em nghĩ nên cho con 22uF trước con 4.7K. Chỗ 2 con 1K thì em dùng có 680 ohm thôi. Mà em đốt tim 1 chiều có ổn áp bằng LM317. Ngoài mấy điểm trên thì cũng giống mạch em đang dùng.
Mấy cuộn cảm đó đều dùng để giảm nhiễu nguồn thôi trị số không cần chính xác, không có vẫn chạy. Nó dùng để giảm nhiễu cao tần thôi. Nhưng không được dùng cuộn cảm có điện trở thuần quá lớn vì sẽ làm sụt áp nguồn. Các bác nên dùng cáp đồng trục hơn là cáp quang vì chất lượng phần nguồn cho con TORX ảnh hưởng nhiều đến chất lượng tín hiệu số. Dùng cáp đồng trục thì không bị phụ thuộc vào cái này.
