Dự án EL34-PP(4bóng/kênh) chuyển thể từ dự án 3D21WB-trang 3

Re: Dự án EL34-PSE (4bóng/kênh)

Dạ phe mà cho chất âm nghe xao XUYẾN lòng người đấy ạ, vậy đố Bác phe gì
@SAA: em chỉnh lại dây 1.2 ạ
Trân Trọng



Re: Dự án EL34-PSE (4bóng/kênh)

Loại phe này thì xuyến làm sao nổi Cụ ơi, mỏi tay lắm!



Re: Dự án EL34-PSE (4bóng/kênh)

Cái OPT thì định làm sao đây Thím Đi dô?



Re: Dự án EL34-PSE (4bóng/kênh)

OPT thì vẫn chọn EI ạ, cụ rán một vài hôm nữa em tuyển phe choke cho nó phê, cỡ 5kg/cục
Nếu tìm không ra thì em phải quay về cội thôi, Cụ đừng sợ ế mà đâm buồn
Thân mến



Re: Dự án EL34-PSE (4bóng/kênh)

Hình như đến hạn rồi mà chưa thấy cái Chassis show lên! :mrgreen:



Re: Dự án EL34-PP (4bóng/kênh) xem từ trang 3 HOT*HOT*HOT

Kính thưa AE yêu thích DIY
Theo như các trang trước, mặc dù rất thích mạch SE nhiều bóng nhưng nhiều Bác kinh nghiệm khuyên em không nên tốn công sức và đề xuất chuyển qua PP, sẵn bên topic "dự án 3D21WB của TBG" thấy Cụ Lover bảo sẽ chỉnh lại để dùng bóng EL34... nên em mạnh dạn chuyển hướng
Vậy AE nào đã ấp ủ ý định thì cùng em làm cho ra trò hí-ènd cái dự án này, nếu đông đủ thì em sẽ nhờ Cụ Lover đặt bo mạch, về phần nguồn-OPT thì dùng xuyến và em sẽ đãi các Bác phần kỹ thuật + công dệt (cỡ 10 bộ thì em đóng danh sách luôn vì sợ kham không nổi)
Chúng ta cùng ắc sần nào
Trân trọng

@DIY-Lover: khi nào Cụ trưng mạch driver lên thì em show luôn chassis, kính mời Cụ



Nhớ vụ chassis nhé, Em gởi Cụ trước phần Bo mạch Thím dinhthuy thiết kế lại cho 3D21WB sau khi mất ngủ vì sự cố 3D21 TBG.

Bo driver:


Bo Công suất:



Cái này cho PPP hả các Cụ ? :roll:



Bo này có thể dùng 2-4 bóng công suất/kênh, nếu muốn dùng 6-8 bóng/kênh thì giép 2 bo lại với nhau giống y chang 3D21WB TBG.



Có gì nhờ các cao nhân vô ném đá dùm em cho mạch nó chuẩn ạ, để em tự tin thẳng tiến, em nói có chi không phải mong Cụ Lover bỏ qua nhé
Trân trọng



Về thiết kế thì vẫn giữ phần sườn theo như Cụ Anadigi99, Supemode. Nhưng vì bóng 6BL7 khá hiếm nên chúng Em mạnh dạn chuyển qua dùng 2 bóng 6SN7/5692/6H8C thay cho 6BL7 ở tầng Driver



Bác cho luôn kế hoạch bóng CS 6P3CE cho chúng em nhờ ạ , thanks Cụ
Thân mến



Bóng này thì điện áp chạy hơi thấp hơn mấy bóng kia (tầm dưới 450V) nên phải thử nghiệm kỹ rồi sẽ báo cáo kết quả sau.



Chả biết hai chị em đội nón lá ,bịt khẩu trang, đeo kính đen này là ai :roll: , để nick đóng mạng nhện lâu quá ko post bài, xét thấy ..... :lol:

Cụ Lốp đem ra khè ... ai nấy ngại rụt tay hết :lol: :lol:



Biết rồi, khổ lắm, nói mãi :lol: - Bữa hôm 3D21WB bị sự cố lần đầu cả TBG nói chuyện với 2 chị Em này qua Mô bai cả buổi Cụ nhớ hôn :lol:



Chắc đây là hai ông bụt, lâu lâu xuất hiện đưa bí kíp xong biến, ngộ thật nghe đồn nhiều "á hậu" đã lĩnh hội chút bí kíp của mấy ông bụt đó anh SAA, vậy em mới khổ với dự án 3D21 chứ
Thân mến



Re: Dự án EL34-PP (4bóng/kênh) xem từ trang 3 HOT*HOT*HOT

Sao bổng dưng thay đổi dự án vậy? Em nghĩ bác làm dự án này để kính thưa các loại loa đồng trục như Tannoy chứ :?:

Về phần nguồn, do dạo này dây đồng lên giá quá cở, với lại tính dư chi vậy, để tiền uống beer có lý hơn.
Tính cở dây từ mật độ dòng qua dây với mạch nắn cầu diod của schema bác đưa thì:
Vac = Vdc x 0.71
Iac = Idc x 1.61
Pac = Pdc x 1.14
Như mạch trên thì dòng xem qua datasheet của EL34 khoản 240mA/kênh, vậy từ công thức Iac = Idc x 1.61 phải chọn dây chịu được 386mA, ta dùng dây 0.43(dây 0.45). Còn mấy cái khác bác tính tiếp đi . Còn P thì đương nhiên P sơ= P thứ> cở dây sơ cấp

Nếu bác có ý định đổi dự án luôn thì quên bài viết này đi nha



Re: Dự án EL34-PP (4bóng/kênh) xem từ trang 3 HOT*HOT*HOT

Khổ thân em, cảm ơn sự đóng góp rất thiết thực của chủ xưởng chế tác, nói thật em sẽ làm tiếp dự án PSE này khi có thể vì em rất thích nghe vocal và loa toàn dải, còn thay đổi dự án là do cơ hội chỉ có một nên em chộp trước chứ không Bác Lover tản nhiệt hết
Trân trọng

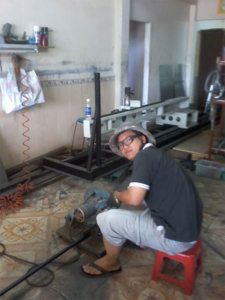

Hôm nay em cập nhật tiến độ làm chassis, tiến độ hơi chậm, các Bác xem rỉ rả cho vui ạ

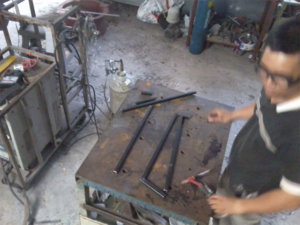

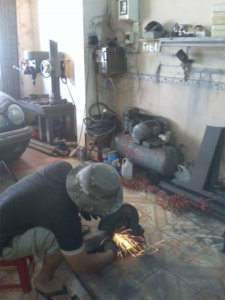

Em tiếp ạ

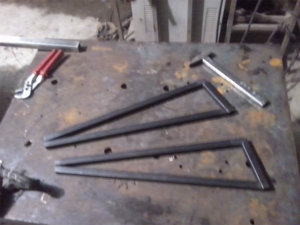

Và đây là thành phẩm của hôm nay
Ngày mai cố gắng tranh thủ em mày mò tiếp



Ủa, Chassis đâu? Sao thấy toàn người không dzậy ? :mrgreen:



Cụ cứ theo dõi từ từ đến phút chót sẽ thấy, mỗi dự án là một tác phẩm, không cái nào giống nhau cả , thành phẩm hôm nay là hai cái khung sắt đó ạ



Trông giống vì kèo nhà quá, bác lực sĩ ơi, bác định làm chassis hình ngôi nhà ah.



Bác nói không sai, chassis chính là ngôi nhà cách điệu cho amply, em sẽ cho Bác bất ngờ với ngôi nhà này, tất cả em sẽ làm bằng tay hết, từng chi tiết nhỏ đến lớn, chỉ có mặt trên thì em cắt bằng laser vì tole dày tới 3 li
Thân mến
