Trước hết xin cảm ơn các bác đã giành thời gian tư vấn góp ý để em hoàn thành được con 6as7 PSE. nhưng khổ nổi lòng tham Diy của em không giới hạn nên sau khi tìm hiểu và cân nhắc, em quyết định DIY dòng FU-50 được các bác đáh giá khá cao ,được công suất lớn hơn phục vụ cho nhu cầu nghe nhạc xuân sắp tới. vạn sự khởi đầu nan. xin được các bác đi trước góp ý và tư vấn để em được hoàn thành vào dịp tết này. xin cảm ơn các bác rất nhiều. đây là một số mạch em sưu tầm được. nhưng chưa biết mạch nào cho âm thanh hay và dễ làm các bác đi qua ngó nghiên cho e chút ý kiến.

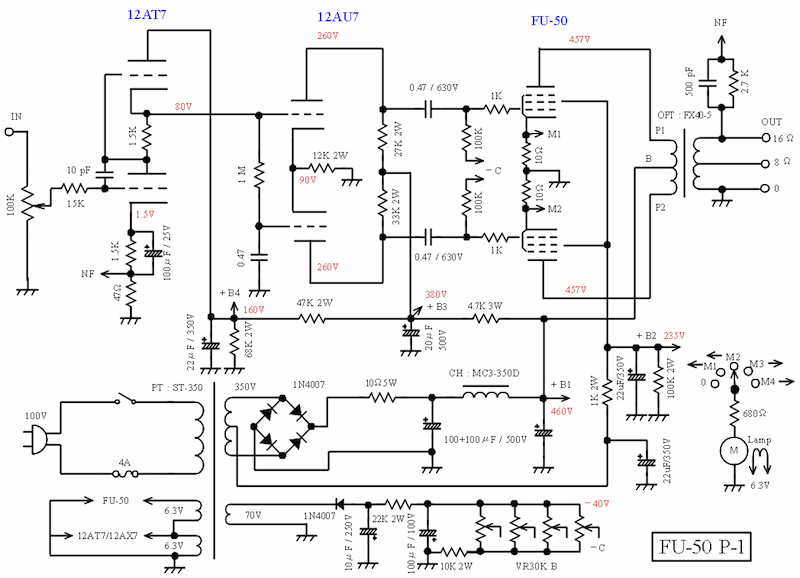

cái này là của một ông japan dùng 12au và 12at.trong hai mạch này em đã có đủ bóng. nhờ các bác ý kiến xem nên làm mạch nào thì tốt hơn.

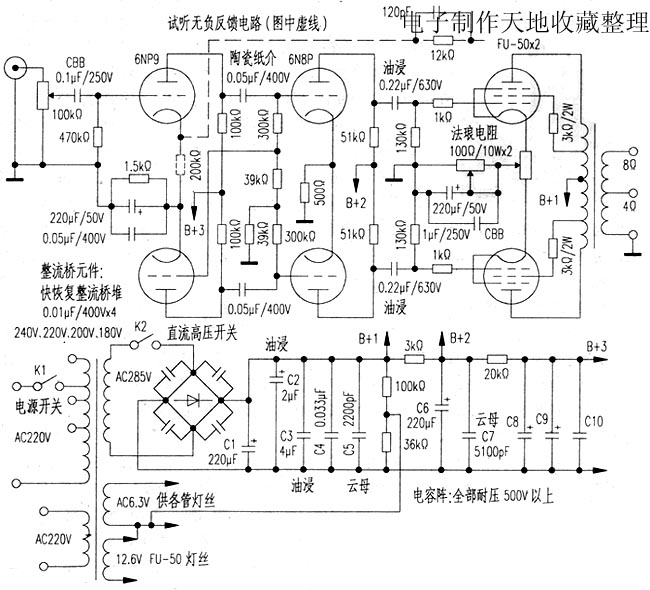

Hình như mạch của TQ điện trở katot đèn đầu là 200om.chứ không phải 200k thì phải.bác xem lại hộ.nếu để 200k chắc không chạy được thì phải
ah bác nói em mới để ý.chắc là 200R các bác nhể. đã có bác nào lắp 2 mạch này rồi xin cho em chút ý kiến ạ.
lắp mạch 2 đi bác mạch 1 nhiều bất cập , hao tụ nối tầng Rk 100 omh 10W chỉnh mỗi bên 2 cái khó tìm lắp FU 50 utralinear mà nguòn chưa hợp lý tk lọc kém Mạch 2 khả thi hơn mạch thiết kế thông minh hợp lý áp cấp G2 fix bias mạnh mẽ , tiết kiệm tụ nối tầng bóng tương đương dễ tìm giá rẽ inverter phase long tail chất lượng Srpp 12AT7 hùng hậu đơn giản OPT dễ thi công hơn UL , có thể đấu fake triode nghe tinh tế hơn :mrgreen: không biết sao nhiều bác không thích fix bias và SRPP riêng mình thấy nó dễ lắp và cũng hay đó chứ . RK khó tìm đúng trị số cần có , thì fix bias là một chọn lựa tốt Dự tính làm đôi mono block GU nghe tết đây ( 4 cây pp cùng chasis mình lắp mấy năm trước rồi nóng kinh lắm ) bác chọn sơ đồ đu theo chơi DIY ampli bóng nhà nghèo này ngon bổ rẻ thời lạm phát ..
Mình có cùng ý kiến với bạn lenamit.nếu lắp mạch này nên tiếng nghe đanh mạnh khỏe hơn KT88.mình cũng đã lắp và đã nghe nhưng ngày đấy OPT của mình chỉ có 5k thôi nghe cũng khoái lắm.

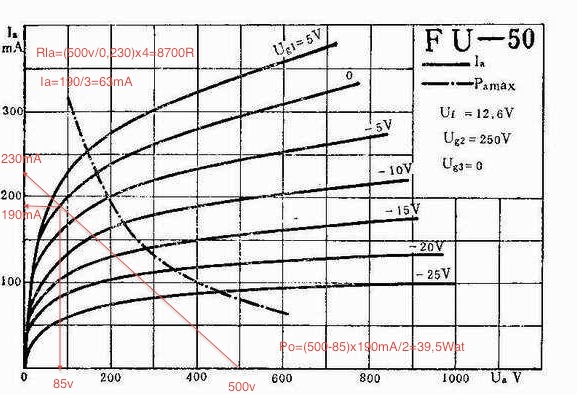

thanh kiu các bác hỗ trợ.các bác cùng làm luôn thì vui quá.vậy là mạch đã được sát định . nhưng trên mạch này có một số chổ em chưa chắc chắn lắm, 1. ở điểm M1 và M2 có phải nối với trở 680R rồi nối vào cuộn đốt tim 6,3v k? 2.trên mạch có phần B+2 - 235 không biết nối vào đâu nữa,hình như cho phần kênh kia thì phải 3.phần nguồn có dùng con trở 10R/5W theo ngụ ý em nên bỏ đi và tăng H của choke lên thì ngon hơn là chơi trở vào. theo cá nhân mình thì fix bias dòng mạnh nên tiếng ra nghe như bán dẫn,mất đi sự mềm mại của đèn.nhưng được cái bass mạnh và chắc hơn thích hợp với thể loại nhạc nhanh. giống như chơi ô tờ lờ khi lắp 6as7 nghe như bán dẫn,nhưng khi chơi SE thì tiếng khác hẳn. 4. tính dòng tải và trở kháng. như em vẽ ở trên .mạch đó cần cục OPT cỡ 9K. cỡ dây chịu dòng 60mA. nếu quấn mình dùng dây 0,25 là thỏa mái. hay các bác có ý kiến gì khác không. :wink:
đúng là bác có kinh nghiệm nhìn là biết liền .như vậy opt chỉ cần 6k6 là ok. cuối tuần lòng vòng Nhật tảo kiếm cục nguồn và choke trước đã. em tính sơ sơ cho cục nguồn và choke cũng ngốn một khoản .. fe 36x60. cho nguồn fe 28x50 cho choke fe 36x48 cho opt. 1.pow 2x350v CT d=0.25mm 70v d=0.20mm 12,6x2 cuộn 2A 6,3vx2 cuộn 2A 2.choke dùng dây 0,30mm 3. opt cũng dùng fe nguồn không biết ra răng hy vọng đánh xuống được 50Hz... :lol: k có bác nào chèo theo quấn cho vui nhể. :mrgreen:
Fe OPT nên dùng loại mỏng.Nguồn dùng loại nào cũng được.Fe Choke cùng chất liệu với OPT.Mình cũng máu nhưng bận quá.với lại cũng lắp GU 50 rồi không biết có giống bóng này không nhỉ. Các thông số chọn fe của bác tạm được rồi đấy ạ.Nếu không có Fe để làm choke có thể không cần cũng được.vì là mạch PP mà dây cao áp nguồn tối thiểu 0,35.cuộn 12,6v nên quấn 3A
nếu k dùng choke liệu có bị nhiễu ù nền k bác nhỉ.con của bác lắp có choke k? tụ xài bao nhiu Mf. có bị ù k bác.nếu bác còn sơ đồ chia sẻ anh em học hỏi nhé. thanh kiu bác. :mrgreen:

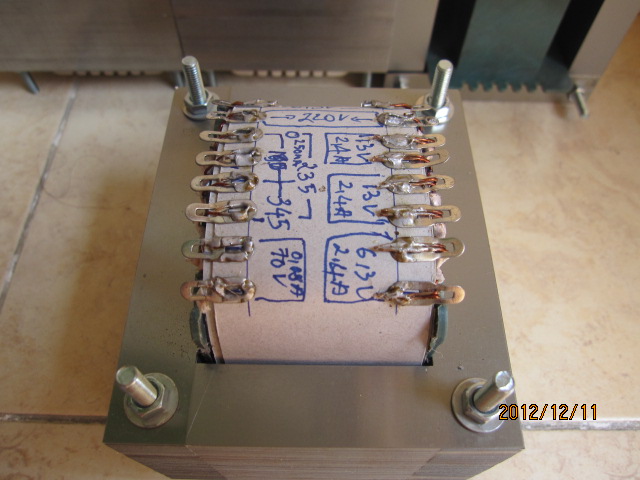

cảm ơn bác. sau hai ngày vật lộn cục nguồn hoành tráng cũng ra đời.cắm điện vào làm phát HỰ.chắc chưa ngâm tẩm nên đề ba hơi giựt. đo lại tất cả các cuộn thì votl hơi cao so với tính toán,chắc không sao 6,3v -thành 6,8v 12,6->13,5v 320v->345v 70v=>76v cao áp dùng dây 0,4mm.12,6v và 6,3v dùng 0,6 chập đôi.kiểu này chắc chịu được 2,4A các bác nhỉ. phần gian nan kế tiếp là OPT đây. các bác xem hoành tráng chưa. :mrgreen:
Hự :shock: quấn 6V3 dư 0,5 v , 12v6 dư 09V kêu to nhung mau già đèn lắm bác à . cuộn cao áp và cuộn bias sai chút đỉnh thì không hề gì nhung áp sợi nung sai nhiều thế dễ sinh quá dòng >nóng nguồn nghe nhạcmùa đông khỏi thắp đèn :mrgreen:
chắc không sao các bác nhể, hy vọng cho tải vào nó rớt xuống là vừa. p/s bác garbolino. vì chưa ngâm verni nên chưa cho gông vào.đúng như bác nói khi siếc ốc hai đầu teo lại cái bụng phình ra, kêu rè rè... :mrgreen: tiếng rè này nó còn mang theo vào tận trong loa nữa. thành ra bài nhạc nào cũng có loại nhạc cụ này .theo e làm nguồn kỹ cũng hạn chế đi một phần nào đó ù, è cho amp.
bác ơi.e khổng hiểu lắm. dây 0,6 e chập đôi lại .coi như 1,2li .hệ số 0,8x thì cũng cỡ 2,4A chứ bác. sao chỉ có 1.5A?
