bác ơi.e khổng hiểu lắm. dây 0,6 e chập đôi lại .coi như 1,2li .hệ số 0,8x thì cũng cỡ 2,4A chứ bác. sao chỉ có 1.5A?[/quote] Dây 0.6 chập 4 mới bằng dây 1.2 bác ah.
Dây Ф 0,6 cho dòng 0,734 Ampe Vậy 2 dây Ф 0.6 sẽ cho dòng : 0,734 A x 2 = 1.468 Ampe Cuốn lại cuộn thứ 12,6 v và cuộn 6,3 v đi bạn . Bạn phải dùng dây Ф 1,10mm để cuốn mới được 2,47Ampe
Dây 0.6 chập 4 mới bằng dây 1.2 bác ah.[/quote] Dẫn chúng hộ metalhead cho dễ nhìn Dây đồng có đường kính 0.6mm và diện tích mặt cắt 0.283mm2 dùng cho biến thế, cường độ dòng điện đáp ứng được (theo sách): nếu mật độ dòng điện 2.5A/mm2 là 0.707A nếu mật độ dòng điện 3.0A/mm2 là 0.848A nếu mật độ dòng điện 3.5A/mm2 là 0.990A Vậy 2 dây 0.6mm chỉ cho tối đa là gần được 2Ampe mà thôi. Dây có đường kính 1.2mm và diện tích mặt cắt là 1.13mm2: nếu mật độ dòng điện 2.5A/mm2 là 2.83A nếu mật độ dòng điện 3.0A/mm2 là 3.39A nếu mật độ dòng điện 3.5A/mm2 là 3.96A Như vậy metalhead nói là đúng nhưng chưa dẫn chứng.
Khi thiết kế nguồn cho ampli đèn không nên chọn cỡ dây với chỉ số chịu dòng I max. Nếu chọn lấy theo I max, khi làm việc dây sẽ nóng dẫn đến giảm dòng, ngoài ra dẫn đến biến áp nguồn nóng, mùa hè hoặc các vùng có nhiệt độ cao, sẽ dẫn đến BA quá nhiệt tiến tới om dây và cháy biến áp . Các bác cần lưu ý điều này
oh hóa ra là thế. cảm ơn các bác đã giải thích cặn kẽ giúp em. may là dạo này bận bịu chưa cho nó vào thùng ngâm verni.không thì hết thuốc chữa rùi. hức hức.cuốn lại thôi,đành luyện thêm cho nhuần nhuyễn vậy.
[ Câu chữ bôi đậm, màu tím là của em chứ bác ? chính em là người phát hiện ra mà, bác lại gắn cho người khác ?
báo cáo các bác e đã quấn lại cục nguồn.lần này trúng phóc 12,6v, cắm điện vào mắc đèn vào tải vẫn 12,6 v chắc là dư dòng nên k sụt áp. hình như có kinh nghiệm hơn thì phải.các bác cho e hỏi em đang dùng dây 0.4mm để quấn cao áp 320v .theo em tính cho dòng cỡ 250mA. như vậy khi mình tạo mass giả nắn bằng đèn thì dòng vẫn đạt 250mA hay giảm xuống các bác. vì khi tăng dây thứ đốt tim nên chật cửa sổ k đủ chổ quấn CT.
Dây 0,4mm sẽ cho dòng 326ma. Dùng đèn van kép và diod 1N4007 nắn cầu (tạo mass -CT) sẽ cho dòng = dòng của đèn van sử dung.
vậy là bác dùng hệ số 0.7x , liệu có đủ dòng k bác.vì e thấy mọi người vẫn tính hs 0.8x .em dùng đèn 5U4G .như vậy 320vac dây 0,4 tạo mass giả là dùng vo tư cho 2 cây FU-50 phải k bác.tính đi tính lại chắc làm mono block mới khả thi.
Tôi thấy nhiều người dùng hệ số 0,7. Bản thân tôi cũng dùng 0,7 vẫn dư dòng (công thức chính là 0,7, tuy nhiên nhiều dân DIY cứ lấy o,8 họ sợ thiếu mà ). Ngoài ra tôi thấy nhiều người dùng chỉ 1 cây 5Z3P cho mạch SE /2 kênh FU50 vẫn thừa sức. bạn cứ dùng vô tư, không cần 2 cây thừa, lãng phí .
báo cáo các bác fu-50 đã cắm điện test thử. VA 470v vg1-30v vg2. 215v bóng đã xuất hiện ánh sáng hào quang xanh lè. đo dòng mỏi chú tải 45mA. xin hỏi các bác có phải do quá votl không. e có hạ vg1 xuống -28v. vg2 còn 205v bóng vẫn bị vậy. các bác phán cho vài câu thay đổi cho hợp lý.
Nếu là bóng mới bác nên cho chạy đốt tim không cấp cao áp và G2 khoảng 15h trước khi cấp cao áp và G2 bóng sẽ hết xanh lè
là bóng mới bác. khi làm nguồn e có cho bóng vào đốt tim chạy rà cũng được vài tiếng, chủ yếu xem thử nguồn có đủ tải không thôi. vậy bóng mới cũng cho chạy rà như xe mới vậy hả bác. sau khi cân chỉnh e cho vào cho nó hát thì được khoảng nửa bài nhạc.e thấy tiếng nó khựng lại yếu dần đi. cắm đồng hồ đo votl thì thấy 1 bóng còn votl bias,1 bóng k có votl nào,trở thoát RK bốc khói.sợ quá tắt luôn. sợ bóng đó hỏng e lại thay bóng khác. lần này cắm điện thấy trong bóng có tia lửa điện xẹt xẹt. hic vậy là coi như toi 2 chú.mà chưa biết lí do tại sao. trong data nó ghi va được 800v vg2 250v vậy mà sao chạy mới có 470v vg2 215v đã sôi sùng sục .
Chào bác chủ Lắp fix bias không thể tùy tiện chỉnh áp (bias-) theo ý mình được mà phải đúng yc data hay chí it là đúng sơ đồ đang lắp như bác nói Ua những + 470 mà bias - 30V là toi bóng đương nhiên . hát một chút sẽ thấy phiến đổi màu đỏ nghẹt tiếng . phụt tia lữa , Rk hút thuốc lào :mrgreen: đèn hỏng hay còn dùng được là ..hên xui Gu 50 rất bền nhung bias fix sai là hỏng Ug2 max 300 Ua lên 600 vẫn dc với điều kiện Bias....- 150v vì vậy nên bác lắp đáp ứng áp bias cao hơn yc rồi chỉnh qua khoảng cut off tiếng vừa tốt là dừng , lúc này muốn đo gì thì đo , lắp tụ diode nên chọn khá tốt, ngay cái VR chỉnh xài hàng chợ nó trôi áp cũng hỏng đèn . Data ghi là luôn đúng bác cấp Bias sai nên ...sôi sùng sục
thanh kiu bác. e đã chỉnh lại bias theo như data thì nghe tiếng nó cứ đừ đừ sao ý. chỉnh xuống tí thì nghe ok. nhưng được một lúc biến thế nguồn nóng rang lên. Đúng như bác nói e dùng mấy cái VR hàng chợ.lúc đầu chỉnh 60v lát sau đo lại còn có 58v. kiểu này chắc kiếm mạch chạy auto cho chắc ăn. e tính lắp thêm FUSE vào trở thoát RK. nếu trôi bias thì đức FUSE ngắt mạch ,liệu có được k bác.
Bác lắp không sai thì đương nhiên phải chạy tốt , có sai sót đâu đó . nếu chưa quen lắp fix bias bác lắp Rk 680 omh 10w s/s 1 tụ thoát .rồi đo mA qua đèn .
báo cáo các bác. trong thời gian dài ngọ ngậy, cắm rút, hàn rồi tháo...cuối cùng em cũng hoàn thành được bộ fu-50 ưng ý.tiếng khá dày dặn, nổi bật các chi tiết dãi cao và trung,bass khá chắc.ấn tượng nhất là dãi trung ,giọng ca sĩ cứ như lồ lộ ra phía trước ý. :lol: thầm cảm ơn các bác đã nhiệt tình tư vấn. nay em xin post tất cả sơ đồ mạch và từng chi tiết lên.nếu có bác nào tin tưởng và hứng thú với fu-50 này thì có thể làm một cái để nghe chơi. đầu tiên là cái nguồn.nhờ sự ngộ nhận của em mà phát hiện ra nhiều thứ :mrgreen: FE EI.38X70 s=26.6.(1.8 vòng/votl) sơ cấp 230v 414 vòng dây 0.7mm thứ cấp 345v dây 0.45mm 12.6v dây 0.7mm chập đôi x 2 cuộn. 6.3v 0.7mm chập đôi x 2 cuộn. 70v dây 0.2mm (bias). lớp cách lớp bằng giấy 0.18 mm. vừa đủ cửa sổ quấn.chạy mát trời ông địa luôn. OPT. Fe EI dày 0.35mm màu xám. cỡ fe 36x50.có thể thay thế bằng (fe 40x50 dày 0.5mm ) Z=5000R ZL. 6R và 8R. 35wat. sơ cấp 2760 vòng dây 0.25mm . thứ cấp 6R 87 vòng dây 0.5mm chia làm 8 lớp. theo thứ tự. p1-320 s1-70 D-0.5mm p2-320 s2-70 D-0.5mm p3-320 s3-70 D-0.5mm p4-320 s4-17 vòng dây 0.7x 3. đầu ra 6R p5-320 s5-70 D-0.5mm p6-320 s6-70 D-0.5mm p7-320 s7-70 D-0.5mm p8-320 p1 nt p3 nt p5 nt p7 ( đầu p1 là plate cuối p7 là 1 đầu B+) P8 nt p6 nt p4 nt p2 (đầu p8 là plate cuối p2 là đầu B+ ) s1 // s2 // s3 // s5 // s6 // s7 sau đó nt s4 ra 6R. lớp cách lớp sơ 0.05mm gữa sơ và thứ 0.018 mm quấn 2 lớp. vô fe tẩm phơi khô cho vào oánh thôi.bác nào muốn làm thì ới em e xin xách dép phụ các bác hoàn thành sản phẩm ngon - bổ - rẻ này. (trên đây là kinh nghiệm cá nhân và trên tinh thần DIY, không copy sao chép của ai cả, thực tế với số vòng và cỡ fe đáp ứng tốt nhu cầu về âm thanh,độ động cao.không có thông số chính thức về dãi tần và đáp tuyến tần số. xin các bác đừng vặn vẹo tội thân em.)
Em cũng vừa lắp xong 1 em GU-50PP chạy board Xã Gầm Cầu B++ 275Vdc (Fix VR 5K đo tại TP1 = 1,1Vdc) Gu-50PP chạy B+ = 490Vdc Fix Bias: -72Vdc qua R 220K --> R 1K vào lưới G1 Rk=10 omH Dòng tạm thời đo tại Katot 60mA/1 bóng. 3 dải rất tốt Em đang chơi với CDP philip 950, Loa AR-3 cứng cổ của em. Em thấy khỏe quá.
đúng đó bác.dòng FU-50,GU-50,RY-50 về căn bản giống nhau.nhưng chắc gu-50 của bác hay hơn.bóng này công suất ra khá dễ phối ghép loa. âm thanh hay trong tầm tiền.
Em chơi Fix bias thấy thực tế điều chỉnh cho bóng khá dễ và nhàn lắm. Bác nào chưa làm thì làm thử xem . Sau khi fix sẽ có sự khác biệt về chất âm ( đã so sánh với amp Auto bias đang sử dụng, Có khi tới đây em lại mổ cái amp đó thôi. Rút 4 Con điện trở nhôm ra bán kiếm ít tiền )

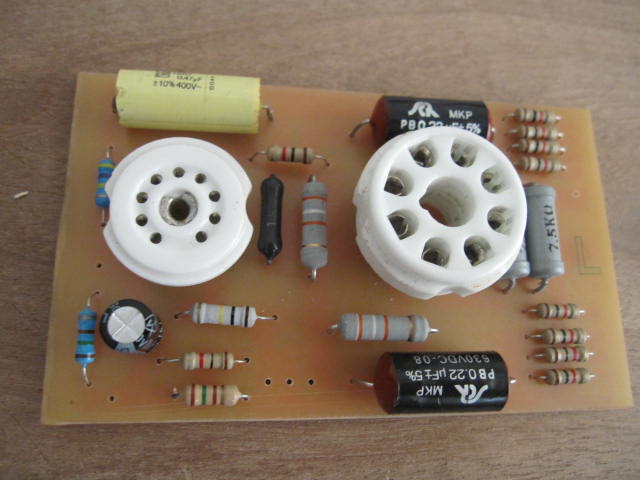

nhân đây e muốn chia sẻ phần mạch, pcb lên. nhưng e dùng phần mềm eagle để vẽ mạch. không biết làm sao để chuyển đổi thành định dạng jpe để up lên. bác nào biết xin chỉ hộ. thanh kiu
Kinh nghiệm em quấn nguồn: thay vì bác dùng fe 38 dày 70 thì bác lên dùng fe 45 dày 5,5 , cửa sổ rộng và có khi tiết kiệp sắt hơn.... nhưng cái khác cũng tương tự ....
đúng như bác nói.dùng fe lớn thì cửa sổ rộng dễ quấn hơn.nhưng những cái lỡ làm cái chassic nhỏ thì có thể dùng fe nhỏ nhưng tăng độ dày lên làm gọn diện tích. -bộ amp này tôi dùng fix bias. phần nguồn và mạch pre làm riêng, rất gọn.không cần đi dây nhợ nhiều,giải quyết được vần đề nhiễu cao tần, ù xè. -bộ pre tầng đầu dùng được các loại bóng họ 12ax.... tần lái sau dùng họ 6sn...6h8,6h9.... rất tiện lợi cắm rút để trải nghiệm từng loại bóng. :mrgreen:
