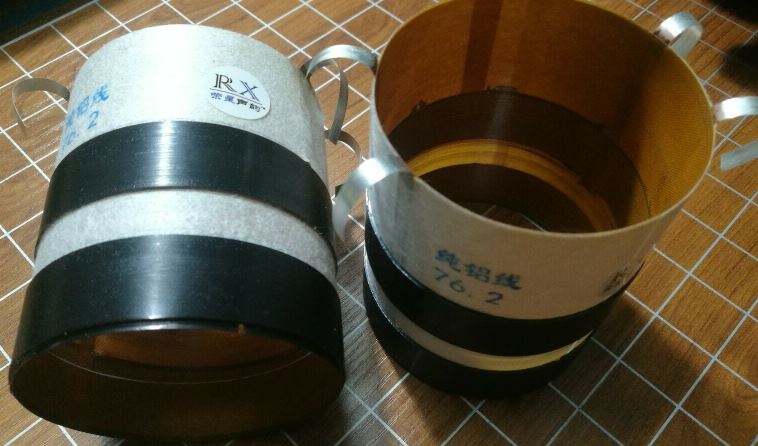

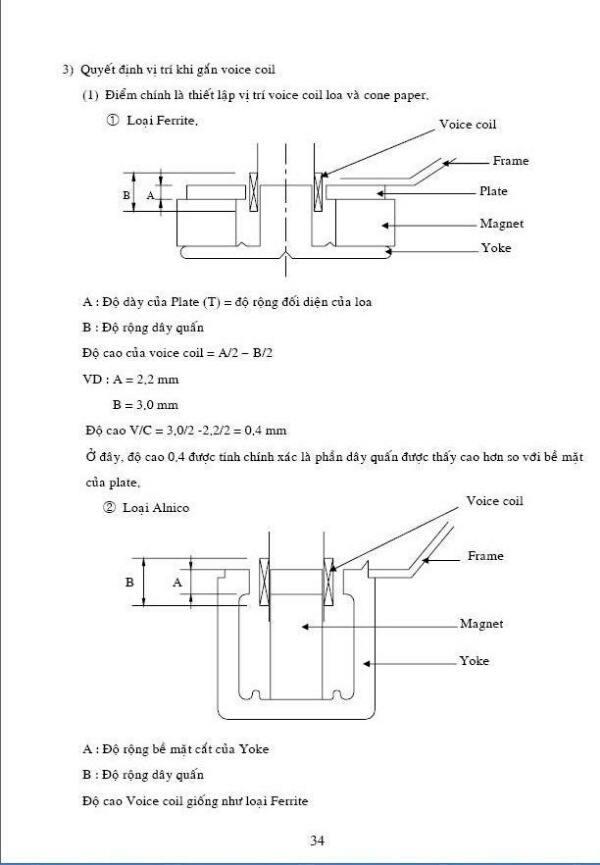

Thanks @tran minh phuong cho trợ giúp 1 phao, cho tớ hỏi thêm: Trong hình trên kích thước B chọn cách nao? (Theo hình vị trí lắp coil ở giữa plate có B có A thì chọn vị trí đặt nhô lên nhô xuống bằng nhau = 0.4 mm, hay lấy A theo chiều dày plate B + 2 x 0.4 mm) Vơis loa trở kháng danh định 8r, tớ thấy cái Rdc 7.2 r đên 5 r tuỳ loa; giờ trọn Xr = ? Ps/ - hình như trong ví dụ phần cuốn dây cao 3mm có vẻ là loa HF hay toàn giải (loa mid, LF tớ thấy phần cuốn dây cao hơn thì phải) - Tớ có 3 bộ driver kích thước vừa voice coi 25.5 mm (làm HF), 38.6 mm (làm mid), 51,5 mm (làm LF); qua các shop bán voice coil có khiêng về voice coil 38.6 và 51.5 mỗi thứ 3 loại voice coil 2, 4, 6 lớp (rieng coil 25.5 cả 3 loại màng; polyme (nhựa trong), phíp, titan giống nhau sô vòng dây khoảng 20 vòng dây 0.08 mm > không có lụa chọn, mua luôn mỗi thứ 1 cặp loại có gông để thay đổi). Kiểm tra số coil 38.8 và 51.5 thấy 2, 4, 6 khác số vòng dây 2 lớp 90 vòng - Rdc 4.6r 4 lớp 120 vòng - Rdc 6.3r, 6 lớp 140 vòng - Rdc 7.2r. Sau khi "gieo quẻ, bấm độn" mình định lựa chọn số vòng dây như sau: loa Mid loại 2 lớp khoảnh 100 vòng dây d = 0.18 loa LF khoảng 120 vòng dây d = 0.25, (loa HF đã như trên rồi) @tran minh phuong xem giúp thế nào? Thanks! Ca này đang ở trạng thái làm mò bằng những coil hãng đã tháo kiểu "thầy bói" xem voi bao nhiêu tuổi. Lúc ship về thấy hăng, làm đến đây thấy oải
Hi, ngồi đọc lẩn mẩn cũng hay. Có vài số liệu Voice coil: JBL 136A = 0.28 mH, LE 15 = 0.26 mH; còn driver của chủ topic = 0.15 mH. Hình như tổng hợp số liệu cộng những gì nhìn đc nghe đc có thể làm đc voice coil cho các driver: HF ra tiếng cao, mid ra tiếng trung, LF ra tiếng trầm nhưng mà từng driver dịch lên dịch xuống thế nào phải nhờ trời thôi
Thực ra thì phải tính toán cụ thể nhưng đó là ta có độ từ thẩm lõi và từ lực nam châm. Nhưng đây thì cái nào khó wá ta bỏ qua bác ạ. Jbl 4311 củ bass alnico cuộn dây cao hơn mặt bích khoảng 5mm, củ treble 4312 ( treble titan) cao hơn mặt bích khỏang 0,5mm, đa phần loa mid cao hơn mặt bích 2-3mm, loa bass đa phần từ 4-7mm . Nếu cuộn coil cao quá tiếng tối , thấp quá bass bị non. Nam châm neo từ lực mạnh nên chắc cũng dễ nhưng cũng phải thử nghiệm, dán bằng keo dog nghe thử vừa tai thì ta xả đi dán bằng keo ab. Cuốn thì ngon nhất là nhà bác có cái máy khâu chạy điện độ cái dưỡng vào bánh đà máy khâu chứ máy cuốn dây thì hơi khó.
Cả một nghệ thuật đó bác, khg phải tự nhiên mà tôi dùng từ: "... bản chất nam châm..." Tai khg nghe đc quá 14khz đâu bác, titan hay anything khg giúp khả năng cảm nhận.

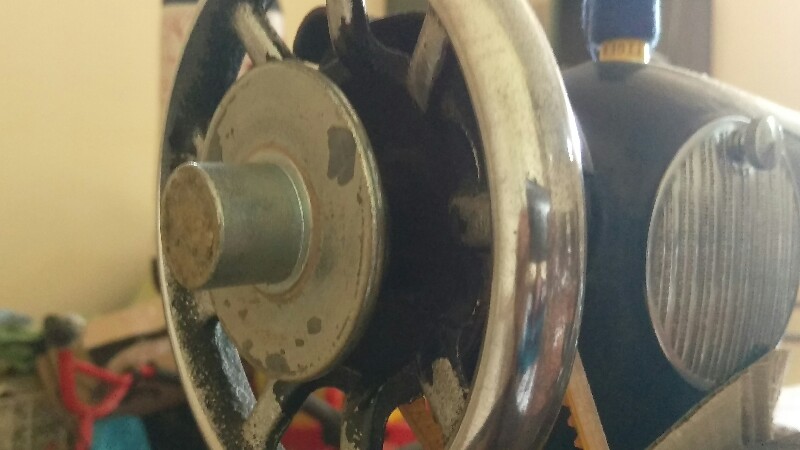

Thanks, máy khâu có singer (kỷ niệm của bố vợ tớ đi chuyên gia Angeri về tặng từ hồi bao cấp) giờ để ngắm. Bạn vẽ giúp chi tiết độ bánh đà thế nào nhé!
Trộn keo ab bôi lớp mỏng lên nòng ( theo tỉ lệ nhanh đông cứng) lấy băng keo cố định một đầu dây đồng, quấn xong một lớp cố định dây chờ keo khô dẻo phủ thêm lớp keo mỏng quấn lớp tiếp theo. Kéo bằng mô tơ điện đạp chân thì dễ điều khiển tốc độ chậm , đều. Dán cốt dưỡng vào bánh đà bằng keo ab, định tâm cho khỏi nhảy là được vì quay châm lực nhỏ nên ko cần chắc lắm, đếm vòng chịu khó đánh dấu đếm miệng thôi vì ít vòng mà. Quấn xong bác đưa vô khe từ chêm giấy chặt phía trong giữ độ tròn chờ qua đêm cho keo cứng nhé, vì nếu bỏ ra ngoài có thể bị méo khó chỉnh.
Bác cũng thông cảm em chỉ biết tới đó thôi vì từ trước tới giờ chỉ nghịch loa cũ cháy hỏng đã có sẵn cỡ dây và chiều cao cuộn coil thui, chứ làm mới như bác thì chưa nên ko dám phán bừa. Chúc bác thành công.
Những loa nam châm alnico khi quấn lại đúng số vòng và cỡ dây thì nghe rất khó phát hiện là đã quấn lại, còn loại nam châm fe rít thì phải quấn lại cả đôi chứ quấn một chiếc nghe lệch tiếng. Cái này em ko hiểu .???
Khg ai nắm tay cả ngày đc đâu bác. Có thể rất hiểu 1 vấn đề gì đó nhưng bất kể thế nào cũng nên và cũng phải chơi 1 cá nhân chuyên có " tay nghề " khg phải " trình độ ", nhiều người bị nhầm nặng chỗ này. Họ là người giúp tận lực để giải quyết thực tế và đôi khi cũng tôn trọng bí quyết nghề của họ. Bác thấy tôi đừng từ " bản chất nam châm " đã đủ bao quát hết chưa? Loa alnico nếu quấn lại dù cẩn thận mà có tác động lên gân, coi chừng thất vọng đó bác. Ế. loa
Chắc khó tìm ra cặp loa cân nhau về đáp tuyến nhưng ampli thì cũng có sự sai lệch hai kênh, có chăng ta lợi dụng đặc điểm này của loa và amply.....

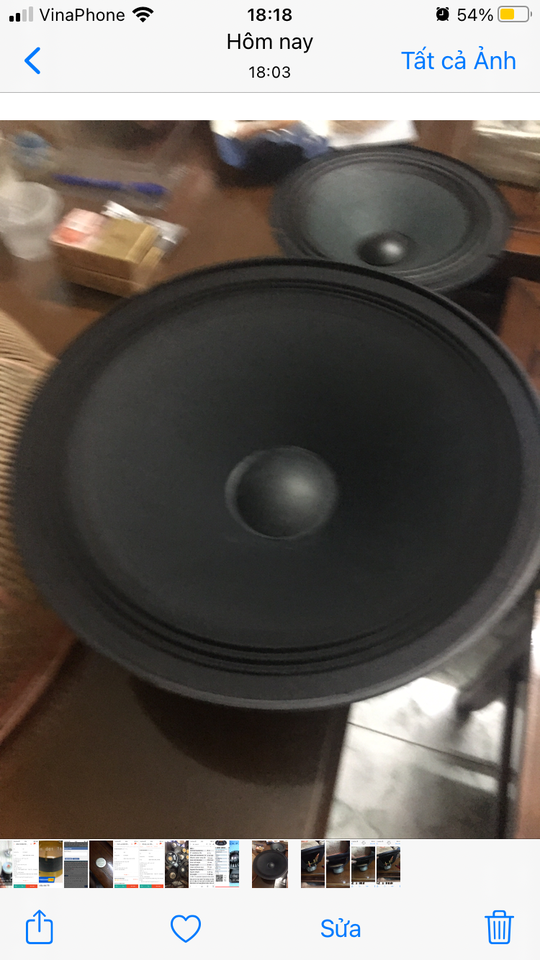

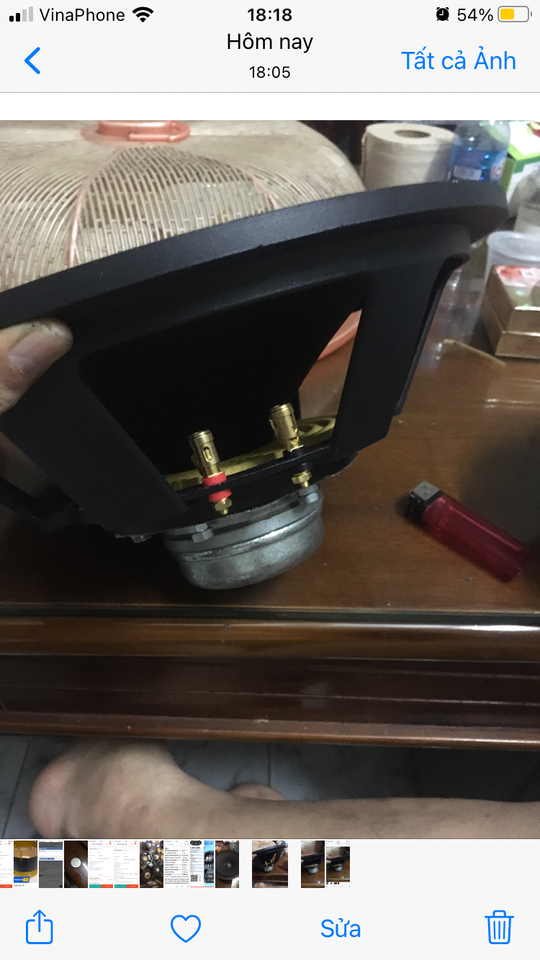

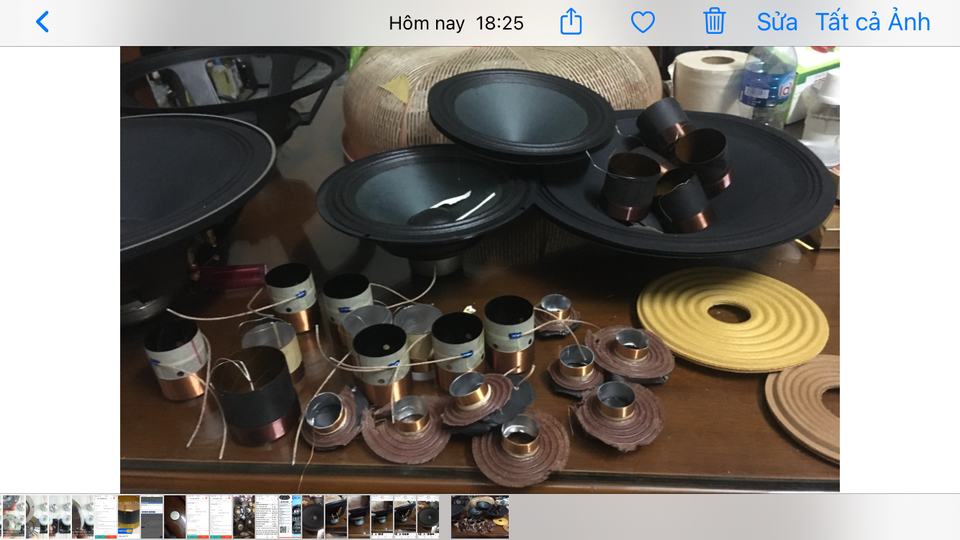

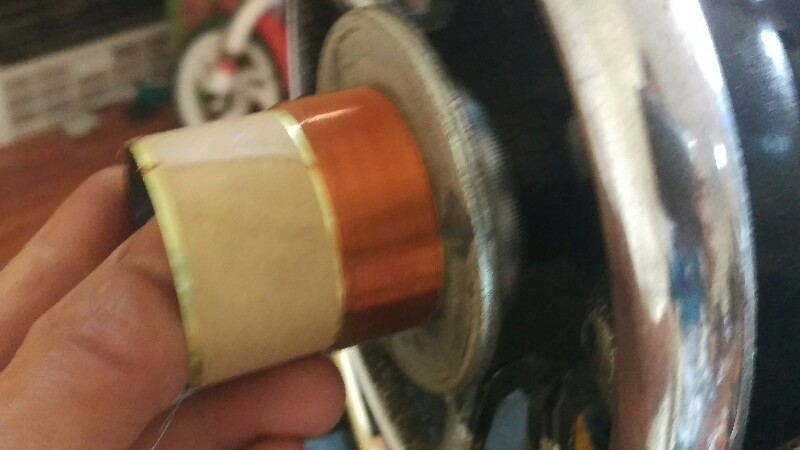

Hừ, không làm chán tay. 2 chiếc loa 1 mid 1 LF đã ra đời Bằng đám voice coi đã mua sau khi đút vào khe từ đo cảm kháng để lựa chọn Để khô thử xem sao

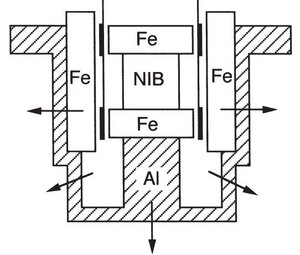

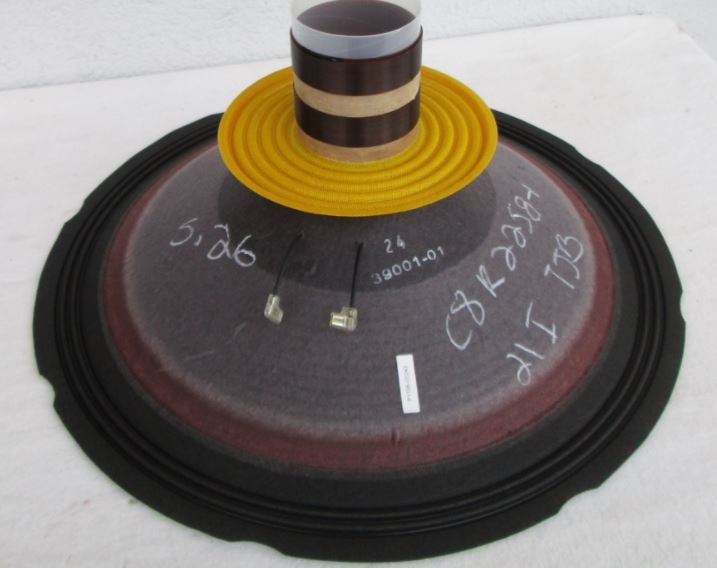

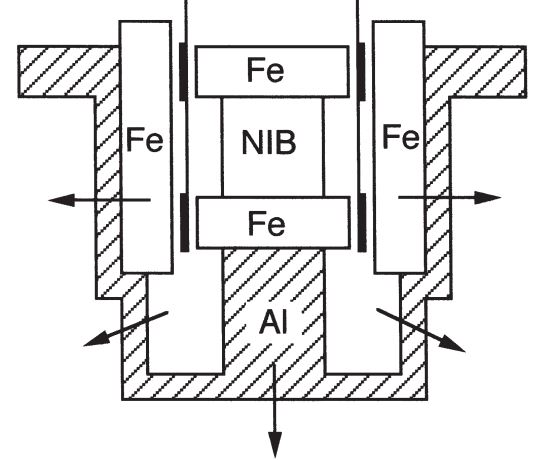

Nghỉ lễ, em mang chiếc loa hỏng qua nhà bác thợ nhờ dán lại chút keo bị bong. Bác thợ cũng nghỉ nên có ít thời gian ngồi nghe nhạc, hỏi bác thợ đôi chút. Em có đưa mấy tấm hình về từ Neo nhờ bác thợ giúp, nội dung cũng không nhiều, nhưng vì nghe lại nên chỉ sợ tam sao thất bản: - Mạch từ Neo của các driver đời mới thường có 2 khe từ, nam châm được đặt chính giữa, bao quanh nam châm là mạch từ và khung vỏ thường làm bằng hợp kim nhôm (nhẹ, tỏa nhiệt tốt). Cũng do cấu trúc này mà từ trường ít bị rò rỉ ra ngoài hơn (loa dùng từ Neo hầu như không cần vật liệu che chắn từ như loa thông thường); - Cuộn dây động cũng vì thế có 2 phần (hoặc hiểu là 2 cuộn cũng được), mỗi cuộn nằm ở trung tâm mỗi khe từ. Diện tích bề mặt tiếp xúc của cuộn dây động với không khí lớn hơn nhiều nên tỏa nhiệt tốt hơn. Hai cuộn dây được quấn ngược chiều nhau nên độ cảm gì đó giảm đi dẫn đến khi tần số tăng, trở kháng driver tăng chậm hơn so với loại thông dụng (hoặc hiểu là đường cong trở kháng phẳng hơn ở miền tần số cao so với loa thông thường); - Hai cuộn dây hoạt động gần giống như cơ chế đẩy kéo giúp làm giảm biến dạng khi côn loa dao động dọc trục; - Trong các driver dùng từ Neo thường sử dụng các vòng ngắn mạch (một hoặc nhiều vòng) làm bằng vật liệu dẫn điện tốt như nhôm, đồng. Vòng ngắn mạch có thể đặt cố định so với nam châm hoặc gắn trực tiếp lên côn loa. Tks for All. Tks for All.

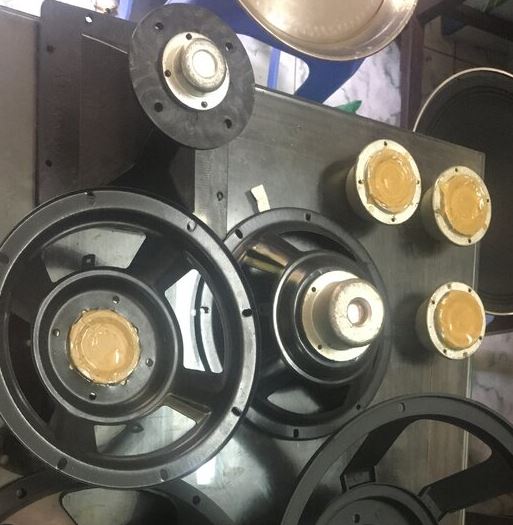

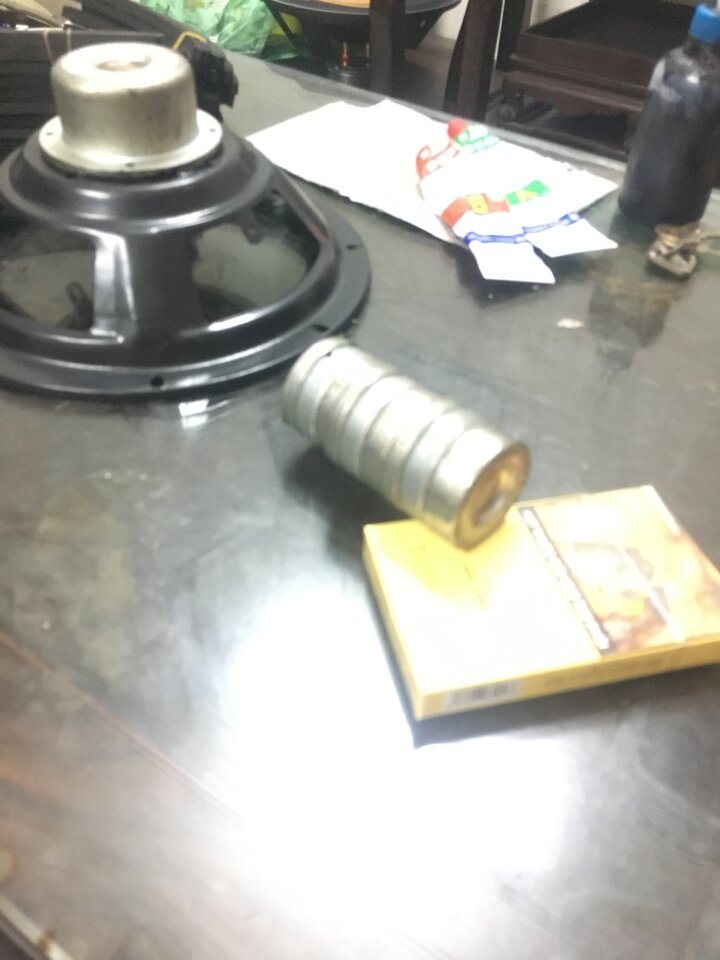

Cấu tạo driver nam châm từ neo không khác gì cấu tạo driver nam châm alnico và ferit. Ảnh là 3 bộ lõi tháo từ cái driver bên cạnh. Lõi này gồm 3 vòng dán vào nhau: 2 vòng sắt trên dưới, 1 vòng nam châm ở giữa; 3 cái vòng này lại dán vào giữa đáy cái vỏ sắt CT0 trong ảnh, thế là song phần moto (vỏ nhôm phay rãnh tản nhiệt bọc ngoài vỏ sắt có ở driver công suất lớn vì từ neo suy hao ở 80 độ), cấu tạo này o khác gì cấu tạo driver nam châm alnico. Driver từ neo còn có cấu tạo moto như driver nam châm ferit chỉ có khác là vòng chòn ferit to nặng được thay bằng 1 vòng nam châm neo kín hay nhiều viên nam châm nhỏ xếp sát nhau kín cái vòng tròn đặt nam châm ferit, cái này người ta gọi là driver neo bi. Quay lại nội dung: "Mạch từ Neo của các driver đời mới thường có 2 khe từ, nam châm được đặt chính giữa". Xem cái driver của mình và cái driver nam châm alnico, Cái driver của mình cũng có 2 miếng săt trên và dưới, cái driver nam châm alnico cũng có miếng sắt trên và dưới. Nếu kéo sâu cái yoke ra là voice coil di chuyển như cái driver trong hình @Pilab đưa nhưng tại sao họ o làm? Giờ câu hỏi ở đây là tại sao có hãng dùng cả cực nam và cực bắc (voice coil 2 tầng) tham gia vào di chuyển voice coil trong khi vẫn dùng 1 viên nam châm mà 2 cực này lại cho voice coil đi ngược chiều nhau đó bạn (mình đã thử trò này trong driver altec lasing 802, mình lật ngược cục alnico trong driver ra thì voice coil di chuyển ngược với chiều cũ của nó). việc này về hiện tượng tương tự 1 số hãng dùng 2 cục ferit trong 1 driver dán ngược nhau (đẩy nhau). Còn cái vòng ngắn mạch cũng đọc thấy nhưng chưa được sờ loại driver này nên chịu. Ngoài nhận xét trên, giờ phải nhờ kỹ sư vật lý đời mới giảng dải cho thôi. Thú thật là mình có mô phỏng việc này để nhờ người quen, tiến sỹ vật lý đời cũ học Ba Lan nhưng năm 1970 bác ta bảo chịu món này mới quá không được học

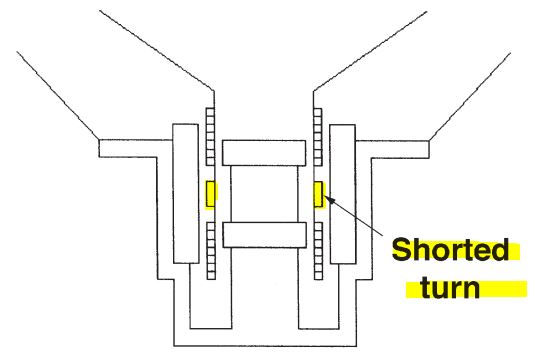

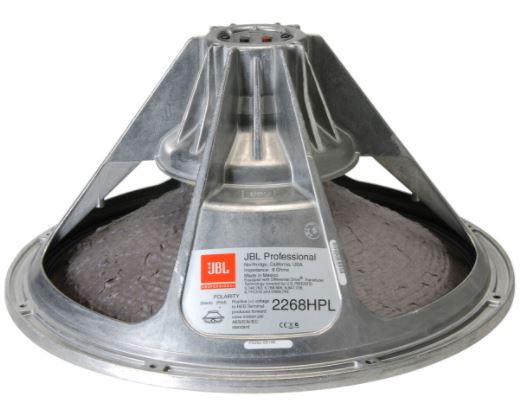

1. Cũng đều là từ Neo nhưng có nhiều kết cấu mạch từ, em đang nói đến loại driver dùng từ Neo mà có 2 khe từ, còn bác lại đang dùng loại từ Neo chỉ có 1 khe từ nên kết cấu khác nhau. Về loại 2 khe từ, em xem qua thấy ví dụ như dòng driver HPL của JBL. 2. Chỉ một nam châm, nhưng trong kết cấu của dòng HPL chẳng hạn thì có 2 cuộn dây, dòng điện trong 2 cuộn này chạy ngược chiều nhau, các cuộn dây lại đặt trong từ trường có chiều ngược nhau nên kết quả là các lực từ tác dụng lên các cuộn là cùng chiều. 3. Cái vòng ngắn mạch có thể là vòng hoặc là một tấm đặc. Em cũng chỉ xem qua ảnh. Tks for All.
Mạch này có ưu điểm về độ cân bằng khi màng loa dịch chuyển. Chỉ có khó gia công và chế tạo phức tạp. Em nghĩ ứng dụng chủ yếu cho loa bass. Còn loa mid và tweeter sẽ ít dùng vì tăng khối lượng di chuyển của màng loa (Mms) Không rõ tại sao các hãng loa chưa ứng dụng nhiều mạch từ trường này bác nhỉ. @Ngoc2 khi bác đo độ tự cảm của cuộn dây ngoài không khí, sẽ đc trị số nhỏ hơn khi đo trong mạch từ trườg của củ loa do bên trong cuộn dây có thêm lõi sắt từ. Độ dài cuộn dây nhô lên cao hơn mặt bích còn gọi là thông số Xmax ( củ loa overhang). Củ loa bass có Xmax lớn nhất. Khoảng 5-20mm. Củ loa mid thường chỉ có Xmax vài mm do phải giảm độ tự cảm của cuộn dây để tăng dải cao. Củ tép đa phần làm chiều cao cuộn dây nhỏ hơn chiều dày mặt bích ( under hung) để ổn định từ thông và giảm tối đa độ tự cảm cuộn dây. Xmax của loa tweeter em thường thấy chỉ khoảng 1-2mm. Độ tự cảm cuộn dây trong củ loa nói chung càng nhỏ càng tốt. Với củ Bass, để tăng độ khỏe của cuộn dây ( thông số BL) thì độ tự cảm (Le) sẽ tăng theo. Với củ mid và tweeter thì Le càng nhỏ, dải trung, cao càng tốt. Với loa toàn dải, phải đảm bảo Le đủ nhỏ để có treble, mà cuộn dây phải đủ khỏe để có dải bass. Cái này khó hơn làm loa bass đơn thuần.

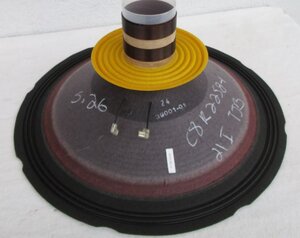

Điển hình là JBL có khá nhiều sản phẩm dùng mạch từ kiểu này. Kết cấu mạch từ xem thực tế trên sản phẩm từ phút thứ 7 đến phút 8:22 (trong driver này có 3 vòng ngắn mạch, trong đó 2 chiếc cố định và chiếc còn lại gắn cùng côn loa). Tks for All.
Cho kêu thử chưa bác, em thấy coi bộ hơi mệt, mà màng loa bác cũng mua ở cửa hàng hay đi cùng với xương loa.
Hì, cám ơn @tran minh phuong đã hỏi thăm, tớ thử rồi. - Loa mid tốt (dùng voice coil 39 mm, 2 lớp mỗi lớp 35 vòng, coil cao 12 mm, bề dày khe từ 6 mm, đặt coil đúng giữa), giải tần tương đối rộng (không kém mid hãng bao nhiêu), độ nhạy cỡ 95 db. - Loa LF chưa ổn (voice coil 51mm, 4 lớp mỗi lớp 35 vòng, coil cao 20 mm, bề dày khe từ 7 mm, đặt coil cao 6mm), xuống sâu nhưng đục, độ nhậy kém, chỉ hơn driver Thiết bị bưu điện VN đời cổ chút, đã tháo làm lại đặt coil cao lên (10 mm); làm thêm 1 cái bỏ đi 1 lớp dây (còn 3 lớp x 35 v/lớp) đặt cao 7 mm. Hi vọng 1 trong 2 cái sẽ gần mong muốn 45 hz - 2000 hz; 95 Db (dự kiến nghe thư nếu chưa ưng lần 3 sẽ là 3 x 35v để cao 10 ly) Khung 12" bằng nhôm nặng 0.9 kg, khung 8" bằng sắt. Màng: Màng giấy sâu; màng 12" màng Tầu nhìn và sờ không kém màng altec lasing 416 là mấy, màng 8" giấy VN, hình thức kiểu màng telefunken toàn dải nhưng giầy hơn, nặng hơn không đanh bằng (cái màng 12" rất ưng ý còn màng 8" chưa ưng ý). Màng và khung mua tại shop Tuấn Hằng phố Yên Bái (chợ trời, nói chung vật tư mua loại tốt nhất của chợ trời) Ps: Nếu không phải cuốn voice coil mình tháo 1 cái loa dán tạm bằng keo con chó rồi canh lại chỉ khoảng 1h nên cũng không ngại lắm, chưa thấy mỏi hi hi tớ dự kiến tối đa cỡ 6 - 7 lần là bình sai theo kiểu quy nạp bằng tai cái driver LF đến đat yêu cầu. ps/kiểu gì cũng phải đạt vì lần này mình làm 1 lúc 3 cặp loa (6 HF, 6 mid, 6 LF) nên tốn, o bỏ đc. Mình đang loay hoay điều chỉnh cái voice coil mua vì họ cuốn phíp bố chuyên nghiệp hơn tự cuốn, chỉ tiếc là voice coil nhỏ như mình đang dùng không có dây nhôm dẹt.

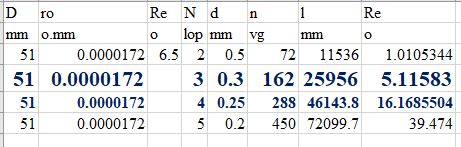

LF driver em thử tính chừng: - chiều cao khe từ a = 7 mm, chiều cao b của cuộn dây động lấy 90% của 3a được b = 19 mm; khi lắp cuộn dây sẽ nằm cân đối so với khe từ, chiều cao trên khe từ 6 mm. Biên độ dao động trong miền tuyến tính của lực từ coi như bằng 6 mm. - bề rộng khe từ chưa biết, cứ tạm lấy bằng c = 2mm; trừ hẳn 50% của c cho phần cách điện và cốt quấn; tiết diện cửa sổ quấn dây đồng còn S = 19 mm2. Mong muốn điện trở thuần vào cỡ 6,5 ôm nên tính được số vòng và cớ dây quấn (dây 0.3 quấn 3 lớp tổng 160 vòng, trở thuần cỡ 5 ôm). - đo thử khe từ được B cỡ 1 đơn vị, chiều dài dây quấn đã biết ở trên nên tính được tích số Bl. - đến đây thì em cũng chưa rõ tính tiếp thế nào để có thể lựa chọn màng, gân, nhện phù hợp. Tks for All.

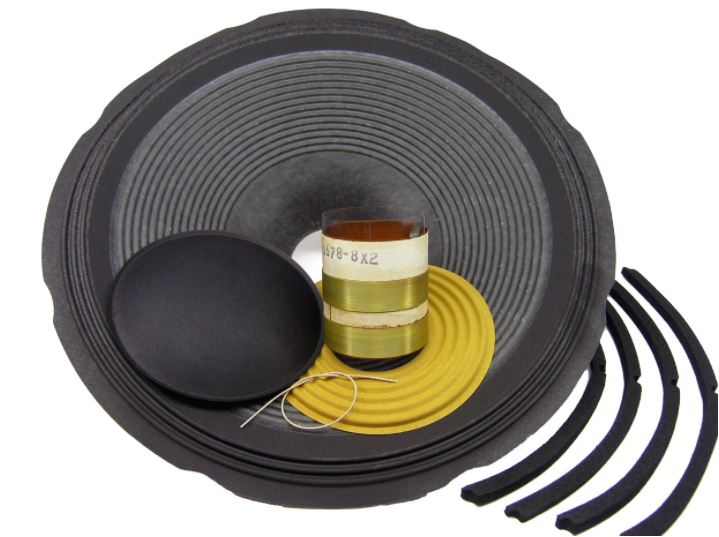

Cái loa LF hôm qua tớ dán coil 140 vòng nghe hơi xuống sâu (rất ít tiếng lời) nhưng tiếng bé (độ nhạy kém) có vẻ hơi nhiều nên hôm nay tớ kéo nó xa khe từ hơn (hở 10 mm) và 1 cái tớ bóc đi 1 lớp, để khô keo mai tớ thử xem cái nào ổn hơn! Màng và nhện: Chọn vừa khung loa (nếu khung loa có sẵn), kich thước điều chỉnh được ~ 8 mm chỗ nhện (nhện chân cao cao hơn nhện o chân ~ 8mm)và khoảng 5 mm cổ voice coil (đoạn từ nhện đến màng) = 0 - 5 mm (hơn 5mm nhìn sấu và lâu dài có thể bị gẫy) Nếu mua mới cả khung, màng, nhện thì chọn màng trước, loại nào ưng y thì chọn khung, nhện đồng bộ theo. Nếu mua online thì hỏi người bán và tốt nhất chọn shop nào cho xem clip trực tiếp thấy hợp kích thước hãy mua.
Có đồ làm sẵn về ráp là nhàn nhất, nhưng tại sao tự nhiên em lại hỏi bác về việc cái màng. Em thấy nghịch loa kiểu này thì cái màng là cái đau đầu nhứt đó bác. Chính nó quýêt định chất lượng âm thanh nhiều loa họ còn chỉnh màng sau hoàn thiện, bác nghiên cứu thử.
LF driver nên thường hoạt động trong miền dưới 1 đến 2 kHz vậy nên trung âm kém là phù hợp bác ạ. Riêng phần dự kiến cho cuộn dây cao hơn khe từ 10 mm thì e thấy có vẻ chưa hợp lí vì với loa bass thông thường thì biên độ dao động tối đa chỉ 5 mm. Hôm qua, em cũng vừa thay lại toàn bộ côn, nhện, màng cho loa bass; nhân tiện gửi bác toàn bộ video Có vài điểm chú ý - làm sạch khe từ: phút 16:30 đến 17:20; - căn độ cao của côn loa, với driver này cuộn dây chỉ cao hơn bề mặt nam châm cỡ 4 mm (phút 20:48); - keo cho phần gân loa (liền với màng loa): phút 38:20 đến 41. Tks for All.
