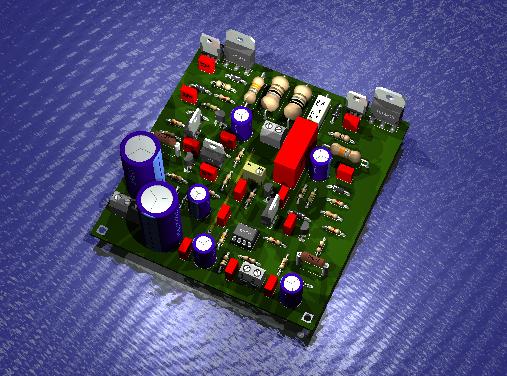

Các bác xem dùm em 1 tí . em sửa thế này, các linh kiện có hợp lý không, chỉ dùm em. em up lên host hoài không được các bác bung file xem đỡ dùm em.
Hi đẹp quá. Lưu ý con Q105 trên sơ đồ LYNX ( trên schema của bác là Q9) cần phải được thiết kế nằm cùng miếng tỏa nhiệt với tầng lái & outputs đó nhé con này không ở đó thì ko bù nhiệt được đâu, amp sẽ bị trôi nhiệt nguy hiểm lắm đóa.
cám ơn bác ThuyLT thui chắc để em vẽ lại cho BC139 với BD140 nằm kế bên 2 con công suất luôn, cho nó quay đầu ngược lại hướng xuống dưới, còn Q9 thì em sẽ chịu khó câu dây cho nằm giữa miếng nhôm cho lẹ mà khỏe. lần này sửa lại chắc bo nhỏ hơn nhiều vì em cứ phải canh khoãng trống để gắn heatsink cho 2 con lái với con Q9 làm cái bo phình đến gần 12.5x14cm :lol: .
Sao dự án này lại bị bỏ dở giữa chừng vậy bác chủ. Hay là bác đứng ra bảo lãnh cho em em đăng ký khoảng 20 bộ rồi tìm chỗ làm bo 2 mặt luôn nhể. Cám ơn, ACNN
cái mạch này mà đem dặt làm là tèo đấy ah, chỗ mấy con mje nó sẻ khoan lỗ thế là đường mạch bay luôn :lol:
sáng nay lướt web thấy cái trang dịch này hóm quá post lên đây để các cụ xem : http://translate.googleusercontent.com/ ... eZGkrXOn4w Đã có PCB loại 1 mặt (V1.0, 2.0) cụ nào xài thì Ới tôi phát nhé.

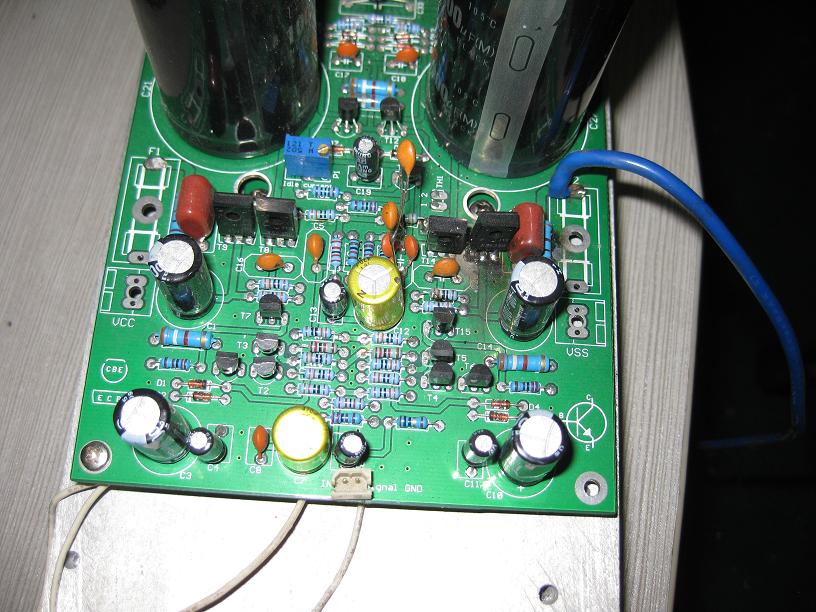

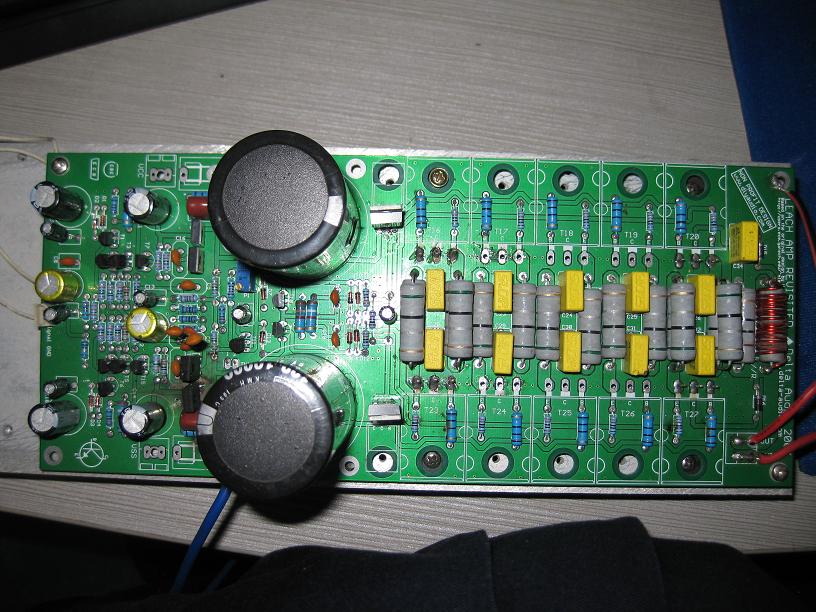

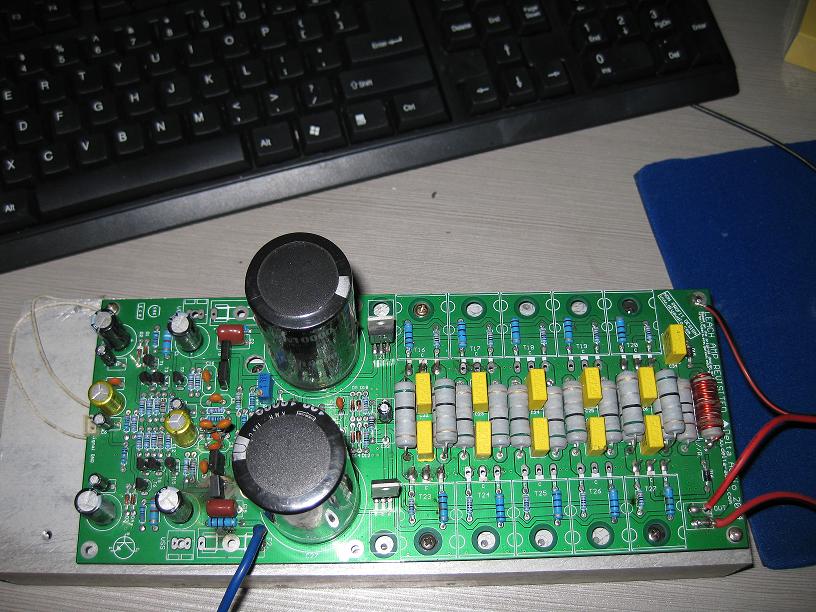

Thấy chị Thủy chơi con này em cũng máu nhưng không vẽ mạch mà em đi mua 1 con clone có sẳn trên Diyaudio,em máu me quá nên DIY tới lui mấy kiểu và bây giờ khói lửa ngập trời. Con này có nguyên lý giống như LYNX. Em cũng đang lên máu đây. :lol: Post vài ảnh cảnh báo cháy nổ chơi. :lol:
He he, @Ultraline, cậu cũng phang con này ah, mạch này thì khác gì cái mạch tớ đang chay, đúng mấy hôm tết, cũng bj khói lửa đen thui 1 góc/ channel, mạch nó biêng biêng bj tự kích rồi mình chok cho 1 phát-> thơm phức, nhưng giờ chạy ngon nghẻ rồi. Mất béng nó 1 tuần bắt lỗi tự kích, giờ tự thấy mình giỏi ra phết, cúng phát biết ngay nó lỗi ở đâu . Ah con amp của tớ mà bj sôi khi điện áp cao, hóa ra là nó lỗi con IC bảo vệ loa, khi nguồn cao, tới đúng ngưỡng maximum ratings, nó phát ra xung nhiễu, hôm nọ đẹp trời nó lăn ra chết, thay mạch rời, khỏi rồi. Mà năm nay đen quá, chọc con amp nào cũng gây cháy nổ, từ đầu năm tới h nướng chết tới 6 đôi công suất to rồi, chắc năm nay ko DIY gì nữa, toàn phạm lỗi vớ vẩn, vụng dại : nào là ép trans chạy quá SOA, nào là lắp sai cầu chì (cầu chì dùng để bắt lỗi và cầu chì chạy thông thường), đo kênh L mà lại ngoáy kênh R. . . chẳng bù cho năm ngoái, chẳng cháy con nào. Mà tình hình năm nay sò ốc lên giá, thấy Digikey update 1 loạt giá mới. Chắc sang năm, mình phải xin một quẻ thánh đầu năm xem có may mắn không rồi mới diy tiếp,
Thông báo của ban thông báo : Trong quá trình sản xuất boad PCB cho dự án LYNX Professional Power Amplifier Bác LongPCB đã nối bản thêm 2 chục bộ nay vẫn còn lưu trữ tại xưởng.>>> ACE có nhu cầu >> liên hệ trực tiếp. Vậy Ban thông báo thông báo để các ACE quan tâm đến thông báo được biết bản thông báo.
hôm trước em có PM hỏi bác nhưng ko thấy bác trả lời em nghĩ đã hết ,nay vẫn còn thì cho em đăng ký 1 bộ .Khói lửa thế nào thì bác cho em biết với nhé .Mong bác giúp cho
Nếu còn em cũng xin đăng kí 1 bộ với. Định làm một con pow kha khá tí thay cho con lm4780. Nghe nói âm thanh nó khá lắm ma sao dự ớn này bỏ giữa chừng thế nhỉ
bác phải liên hệ trực tiếp bác Longpcb để có mạch in ,bác Thủy bảo em thế . to @bác Thủy ; bác cho hỏi dự án này cần cục nguồn bao nhiêu W, các mức điện áp là bao nhiêu vậy bác ,bác giúp cho . Cảm ơn
Vâng, cảm ơn bác .Nhưng bác cho hỏi là nó chạy nguồn đôi là bao nhiêu ạ ,có cần nguồn cho phần lái riêng ko .Điện áp sau nắn dc tối thiểu là bao nhiêu và tối đa là bao nhiêu ạ .
