Dự án mơi của Thien_jotun: Ampli đèn 75TH

Kính thưa các bác.

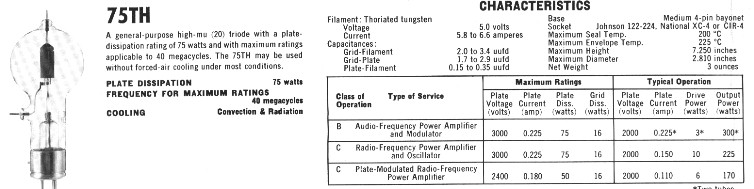

Sau thời gian 18tháng tập trung cho ampli vô địch mới DIY, em lại nổi máu DIY. Nhân trong nhà có cặp EIMAC 75TH NOS, em quyết định lên phương án cho ampli này.

Vậy kính mong các đại cao thủ, cao thủ, hơi cao thủ cũng như bằng hữu gần xa cho ý kiến về cái schema và phương án tối ưu cho amp này của em.

Đây sẽ là đồ đi thi SUMO năm 2010 của em, em xin hứa! :idea:

Bước đầu tiên của dự án: THIẾT KẾ MẠCH

Chờ ý kiến của các bác



Các bác giúp em đi nào



Có 1 chú tây làm rồi đây, bác thử nghiên cứu sơ qua xem sao



May quá, cảm ơn bác Lotomo! Nhưng hình như cái mạch này dùng 300B làm bóng công suất còn 75TH làm driver hả bác?



Em mới tìm được cái schema này đây, các bác cho ý kiến xem sao



Các bác cho em hỏi với:

- Cái schema trên đây có cái transitor đóng trong ô vuông có phải là mạch ổn áp không ạ?
- 75TH chạy fix bias ở HT 600VDC có bị thấp quá không? Có nên nâng HT lên cỡ 1500VDC để có công suất lớn hơn không ?
-Dùng bóng 5 cực làm driver có được không ạ?



- Cái schema trên đây có cái transitor đóng trong ô vuông có phải là mạch ổn áp không ạ?
Cai do de slow start, cho dien cua stage dau va driver len cham, thoi gian la 1/2piRC , R va C la 2 cai trong o vuong.
- 75TH chạy fix bias ở HT 600VDC có bị thấp quá không? Có nên nâng HT lên cỡ 1500VDC để có công suất lớn hơn không ?
Output nay chay class A2, grid drive positive, va dung output transformer impedance thap va chay B+ thap. Bac muon chay 1500VDC thi dung class A , grid bias negative va transfo 10K.
-Dùng bóng 5 cực làm driver có được không ạ?[/quote]
Driver nay dung interstage dac biet theo kieu Shishido IITC va tube that low plate impedance de co du suc keo qua positive grid (can nhieu curent) , co the dung 5 cuc noi triode nhu KT88.

inh co lam thu 250TH theo kieu nhu tren dung 10K Tamura 2013 va 1000V, class A2 zero feedback (Shishido dung FB), am thanh rat trong, nhanh, nhung yeu diem la bass rat yeu, phai noi la yeu nhat trong tat ca minh dung. Neu dung cho multi-amp cho mid va high thi ampli nay rat hop.



Tiếng Bass kém là do bản chất của tube này hay nằm ở thiết kế mạch có gì chưa ổn hả bác? Chạy class A1 zero feedback cỡ 1000V cùng OPT 10K có cải thiện được bass không ạ



Co le vi vay ma tat ca ampli Shishido dung 805, 838, 833 deu dung 2 cach feed back de chua benh thieu bass. Minh khong thich dung FB nen cai 250TH chay 1000V va 10K chay class A, dung de lam ampli cho mid va high, ket qua rat tot.



Em cũng mới bị giống vậy khi mới vật nhau với đèn 4212, sau đó em tìm được nguyên nhân gây thiếu bass là do dòng tĩnh nhỏ quá so với danh định, tức một nỗi là nếu tăng dòng lên thì bass cũng căng lên nhưng mà OPT lại bị bão hòa gây méo tiếng . Cuối cùng em may mắn giải quyết được bằng cách tăng cao áp lên thêm vài trăm vôn nữa .

vì vậy em đoán mò khi anh xài Tamu 2013, dòng tĩnh chỉ được cỡ 90-100mA, khi đó dải thông sụt rất nhiều ở tần số thấp .

@ bác Thiện : em đã làm thử cái đèn 808 cũng là bạn đòng liêu với 75TH nhà bác, thấy cũng dễ chạy thôi , có điều dòng bias phải lớn lắm nó mới chịu chạy qua class A2, xui xẻo là các biến áp nối tầng thông dụng trên thị trường không đáp ứng được , do đó em nghĩ dùng phương án driver trực tiếp bằng đèn nội trở thấp mới ra hết chất của nó được.

Vụ này em cũng trăn trở nhiều, rất mong được chia sẻ cùng các bác.



Chac tai cai tube 250th bac. Minh dung F2013 chay 100ma, tube KT66 -> Interstage -> 250th, du suc drive tren 20W, nhung tieng bas thua ngay ca ampli 845 10W (dung Tamura F7003 5K).



Em cũng đi tìm bass bằng cách thử tăng dòng tĩnh của 845 lên thì thấy bass căng mạnh hơn như vẫn chẳng xuống sâu hơn tẹo nào. Riêng với 4212, em nghĩ bác thử bổ sung PSU thêm vài oil tanks nữa xem sao (ASC là 1 good recommend), em thấy của bác hơi ít oil tank

Ý kiến của bác về 75TH cũng gần với em về vụ A2. Bác Unison250th cũng đề cập rằng cái IC tranny là loại special, nghĩa là bias khó khăn. Em tính dùng 3 tầng : khuếch đại điện áp - tiền công suất - 75TH đều nối tầng trực tiếp chạy bằng triode hoặc chơi 1 cái 6T9 đẩy thẳng 75TH xem nó ra cái chi. Gu em là zero feedback nên em vẫn trung thành với nó!. Chạy 75TH cỡ 1250V - đèn lái 450V - đèn nhỏ 200V. Nhưng phải kiếm được điện trở thoát katot cho 75 TH công suất loại tản nhiệt bằng nước mới chịu được



Chời ơi bi giờ còn xài bias tự động ??? fix bias đi bác ơi



Hu hu, em chưa biết cách chạy fix bias khi nối tầng trực tiếp (DC coupling) đâu bác! Để em đi kiếm tài liệu nghiên kíu thêm chút đây



Hí hí, tưởng khó thế nào, ai dè "rễ" quá bác Via à! Đôi khi cứ loanh quanh tụ với tranny mà lại không nghĩ tới bỏ chúng đi cho đời bớt nặng "đô"

À, em đọc thấy DC coupling ít méo nhất nhưng sao ít được áp dụng trong thực tế thiết kế amp vậy bác? Toàn thấy tụ với tranny nối tầng là seo??



Bác hỏi lạ ghê
Em thấy DC coupling chỉ ít được sử dụng trong các amp nghe nhạc chạy đèn thôi, trong mạch bán dẫn và các mạch amplifier trong máy đo thì mạch DC coupling được sử dụng nhiều.
Mạch DC coupling phức tạp hơn so với nối tầng bằng tụ và biến áp, mặt khác cho âm thanh chính xác nhất, nên bà con khi lắp amp đèn nhiều khi né tránh



Chết, em đang quên là mình chỉ nói về Tube thôi, còn Transitor thì em vẫn chơi cái này suốt!

Nếu cho âm thanh chính xác nhất thì em thích lắm, vì với cái amp 845 của em, ngọt ngào mềm mại là đủ lắm rồi :mrgreen:



Thấy các bác trăng trở nhiều về tiếng bass, mà lại khoái bass của single-ended. Em vừa làm xong ampli SV572-3 SE, chạy Class A1, Phải nói rằng đúng như quản cáo serie SV572-X là dòng đèn 845 Killer , giết cả bass, mid, treble. SV572 này có bass sâu, mạnh, mid-bass dầy và ngầu, mid và treble ngọt và liquid . Chỉ quê cái là đèn này ngưng sản xuất, và cũng hết hy vọng vào China, vì China không có khả năng sx được đèn có thông số kỉ thuật như vậy, bằng chứng là đèn 845B china dùng loại Plate giống SV572, với ý định là loại 845 hay nhất trước giờ. Nhưng lại bị lổi nhiều nên China phải ngưng SX 845B

Chắc bác Unison cũng chơi đèn SV572 này rồi, không biết nhận xét của bác ntn khi so với 845
Kính

@Bác chủ Thien_Jotun: do topic của bác là đèn tim Tungsten nên em bàn thêm vài cái Tungsten cùng loại cho vui bác nhé



Chúc mừng anh Teablue có sản phẩm mới ! Em cũng thích nghe đèn SV-572 lắm, nhưng chưa có lần nào được nghe một cách tử tế hết .

@ Thien_Jotun xin lỗi vì lảm loãng topic của bác !



Em đang chạy test đến thứ hai mới xong, thứ bảy CN có ở nhà, bác qua là nghe được tử tế
Do đèn đã ngưng SX nên em chỉ làm 1 cái chơi thôi và ... đem đến quán cafe ở Sương Nguyệt Ánh chạy rà 18/24h
Thân



Bac TB,
Tube SV572 nhung... tu .. tu.. bac qua voi... chua phai la 845 killer... 845 van la King of Triode.
Sau khi lam ampli SV572 voi Tamura F2007, minh cung giong bac, vi qua mung voi am thanh ampli moi bien che, nghi rang SV572 da truat phe 845.

Ly do minh nghi 845 van la King vi SV572 (theo minh nghi) chi dung cho low power (10W), 845 dung tren 25W. Tuy dung cho 10W nhung ampli SV572 cung can phai co B+ kha cao, khoang 700V, heater 24W, va driver phai cung cap swing du de ra full power, thanh ra lam ampl SV572 cung ton cong khong khac gi 845. Minh cung cam thay rat tiec khi SV pha san o ben My , phai rut ve Nga , chi do mot ten engineer xxx xuan lam cho Svetlnana, viet tren internet noi rang phai push tube nay len 120W cho plate do ra mau cam thi am thanh moi hay !!!!

Tube nay minh dung khoang 40W, thi chay duoc gan 15 nam nay ma tube van tot, khong co tro ngai. Tube SV572 dung cho mid/hi va 845 cho bass tren mot dan multi-amp, co le kho co dich thu.

May bac co ai ranh vao VNAV.net kiem dum tai lieu minh co viet ve tube SV572 va am thanh kha nhieu de post cho anh em coi choi, minh thu kiem ra duoc hai doan:

Bac co choi ampli 572 cua Cảy phai coi chung:
- Tube nay bay gio kha hiem, khong biet Svetlana con san xuat không.
- Svetlana noi rang tube nay cong xuat 120W nhung thiet ra no chi co 60-70W la cung, theo minh doan khi nhin cai plate. Cary dung tube nay cong xuat chac khong hon duoc 70W, vi the tube nay khong song lau trong ampli Cary.
- Mot cach la sua ampli Cary cho cong xuat it hon, tube se song lau hon.
- Nguoc lai voi 300B, tieng cua SV572 rat am, va ngot, tieng tuong duong nhu tube 845, day co the coi la baby 845. Neu dung cong xuat 50W thi tube nay se song rat lau dai. Mot ampli 572 lam cho nguoi ban khoang 8W, chi dung cong xuat duoi 40W, nghe 6 nam roi ma tube van con tot. Chinh minh day cung dang dung ampli sai tube 572 voi Tamura 2007. Ampli nay danh voi ken JBL 2441, tieng rat ngot va am ap, nghe nhac Jazz ve voice, hoac opera, ampli nay nghe voi ken it co ampli khac co the so sanh duoc.

Bác Unison845 phán rất chính xác vì khi xưa mình có 1 người bạn là đại lý của Carry nên mình rất biết cái ampli Cà ri này và rất nhiều mặt hàng khác của nó . Bóng đèn SV572-10 dùng trong Cà ri này là của hãng Rayan (ký hiệu chữ P) của anh Hai làm theo đơn đặt hàng đặc biệt cho Svetlana cũng của anh Hai vào khỏang giữa thập kỷ 90 cho Âu Mỹ và giá lúc đó đã cao hơn 845 của Tàu khựa . Báo hại là như bác Unison đã nói là nó ... mau chết khi chạy như nó quảng cáo đồng thời tiếng hơi khô nữa và em đã nói truyện rất nhiều với thiết kế của Cà ri về chất âm của nó và nó cũng công nhận là 572-10 âm thanh hơi khô so với 300B. Lúc đó Svetlana bắt đầu sx 300B nghe rất hay không thua gì WE300B hết ... cũng tất nhiên là cũng rất mau chết . Nên người ta bắt đầu quên cái SV572 đồng thời Svetlana chỉ đặt hàng của Rayan hình như có 1 đợt thôi (vì lý do tài chánh hay gi f gì đó nên không đặt hàng thêm) nên sau đó kiếm đỏ mắt luôn . Bóng này em đã quên đẵng đi nhưng nhờ forum nay sau này có lần nói truyện với bác Unison và tìm hiểu thêm về nó và em tìm ra 1 chân lý là hầu hết thiên hạ khi xài 300B là không tiếc tiền mua OPT thật mắc còn khi dùng SV572 thì chơi OPT bèo ngay cả Cà ri hầu hết OPT là của Mỹ thiết kế nhưng ... chất liệu và quấn là của anh khựa. Có lần em nghe 1 cục em dùng SV811-10 (em trai của SV572-10) đồ chế nghe xong giật mình vì thấy nó còn hay hơn 300B và nhiều ampli DHT khác nữa . Tất nhiên kỳ này OPT ngon nên bây giờ mới thật sự là chất âm của nó . Thế là em chạy ra tìm để hốt mấy đèn này thì hỡi ôi ... hết rồi . May mắn mới hốt được 11 cây SV811-10 ... hôm qua .
Theo em thì bác lấy cái Sun Audio 300B vì cái ampli này theo em và nhiều cao thủ coi nó là 1 trong những ampli 300B hay nhất đó
Thân



Thanks bác Unison đã chia sẻ.
SV572-3 Class A1 theo spec, chạy B+ = 900V/120mA, CS Plate > 100W .
Em chạy ở 860V/90mA, CS plate khoản <80mA thì Plate đã gần mầu cam rồi nên ngại cho tuổi thọ của đèn. Nhưng phải để vậy thì SV572 mới bắt đầu nghe hay. Driver em dùng 6BM8, phần penthode em nối thành triode cho nó liner, hy sinh gain và được cái là không cần hồi tiếp.
Nếu đèn này có số lượng nhiều em sẽ ráp Push-Pull cho Sumo năm nay
Kính



Kính mời các bác tới quán em .

Thảo luận kỹ thuật cho đèn Tungsten là điều em rất thích. Quan điểm của em là sau khi phần thiết kế và tính toán phải thật chuẩn, thông số kỹ thuật tại từng điểm trong mạch ngon lành rồi thì em mới đi vào thi công và cân chỉnh. Em chúa ghét kiểu làm mò mẫm, thấy cái này kêu bé thì thay cái kia cho nó to :evil:.

Bác Tea-blue và các bác chia sẻ thêm kinh nghiệm chạy driver bằng 5 cực UL cho em nhé! Em chưa có kinh nghiệm thực tế về vụ này, nhưng theo lý thuyết thì sẽ tiết kiệm được linh kiện tương đối đấy nhỉ!



CS plate bac choi nhu vay bac dung la 76W. Theo minh tinh toan thi Max plate dissipation cua SV572 la 68W, bac dung nhu vay la hon 10%, bac thu xem tube cua bac se chay duoc bao nhieu tieng truoc khi chet de cho anh em biet. Phai tiec la SV khong con lam tube nay nua vi am thanh nhu tube nay cha co nhieu.



Bac post hinh ampli bac len cho anh em xem choi bac.
