Dự án mới - Cùng làm OTL - OPT Push-Pull Amp

Re: Dự án mới - Cùng làm cái Push-Pull Amp

Dạ, không phải chỗ này mà là chỗ lưới G2 của đèn EL34 đấy ạ.

Còn chỗ 2 cái đường nối bắt chéo Em nghĩ là để giảm méo, Mạch bổ phụ này giúp 2 nửa sóng sin cân nhau



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Trông thì rắm rối nhưng chửa có cái gì mới cả, mới lại ở trên tôi thấy ngài quyết định cấu hình circlotron rùi sao giờ lại đằng sau quay à ?



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Dạ, chính là Circlotron đấy Cụ ạ, Phần mạch Em vẽ là Driver cho 20 bóng 6080 lắp dạng Circlotron phía sau. Gấp đôi số bóng ấy thì được 2 kênh stereo.

Tuy nhiên với bóng 6936 (7645) Em chả tìm đâu ra một cái Ampli hay mạch điện nào dùng nó để tham khảo ngoại trừ GVTeam có vài lời hướng dẫn Em trích ở trên.
Bóng 6J6, 6939, 6384 đều rất tốt nên thử dùng xem thế nào, mong được Cụ hướng dẫn cho vài chiêu.


Phần 6080 đằng sau Em đang vẽ nốt đây ạ.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Em thấy mạch này dùng bóng tương tự 6939 như Em nè, Chắc mạch nguyên lý vậy ổn ???



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Sorry, em đọc không kỹ cứ nghĩ bác đang dùng 6936 làm driver cho 2 bóng đứng sau Hóa ra bác lấy 6384 làm driver! Bác đúng là cạnh nằm kho đèn nên chơi sang! Nếu là em thì em sẽ gỡ bỏ 2 cái bóng quý 6384 để dùng vào dự án khác và thay vào đó bằng 2 con....mosfet :mrgreen:



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Em xài mosfet cũng kha khá rồi nên hổng khoái nữa, vả lại ở TBG có ai chơi SS đâu mà bầu bạn, nếu ở ngoài kia thì Em khởi động cho xong cái dự án bị chết yểu "100W Single-end class A" chạy Mosfet để giao lưu với A-lạp rùi.

Board này Em thiết kế nhằm dùng chung 2 mục đích:
- Tầng Driver cho Circlotron 6080
- Mạch Ampli hoàn chỉnh dùng OPT : 6J6 - 6939 - 6L6 (6384)

Nếu xong là Em hoàn thành 2 dự án PP là OTL Amp và OPT Amp cùng một lúc.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Thế thì bác làm 2 cái chassis, một bên là 6384 amp, một bên là mạch khuếch đại OTL, lúc nào thích nghe OTL thì cắm nối dây tín hiệu sang



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Dạ, đúng vậy đó Cụ ạ. Cái Amp 6384 có thêm cái Selector 6 ngõ/1 kênh để chuyển chế độ nữa là xong. Phần Module OTL Circlotron phía sau Em có thể dùng nhiều cục với cấu hình 6080, 6336, 6C33C tùy thích.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Vậy theo các Bác Em chốt cấu hình này được chưa ạ? Có nên chỉnh sửa chỗ nào cho tốt hơn hoặc để mạch linh động hơn trong việc nâng cấp không ạ ?
Xin cám ơn các Bác!

Em dự định dùng những bóng lạ này thí nghiệm trước cho hồi hộp một chút mới sướng, sau đó sẽ thay 6J6 bằng 6DJ8, 6939 thay bằng 12AU7 . . ., 6384 thay bằng 6L6 . . . và phổ biến mạch này. => Dự án: "Cùng làm OPT Ampli có thể nâng cấp lên OTL"



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Mạch OTL phía sau đây luôn:
Mạch Circlotron gồm 4 board như dưới đây cấu thành



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Thời gian gần đây, thấy Em tối nào cũng ôm cái máy VT nghiên cứu, đầu tóc bù xù, lờ đờ, Vợ Em đâm ra lo lắng dò hỏi, Em bảo là đang làm cái Ampli đèn nhưng khó quá, rồi Em cũng trình bày hết cho nàng những ý tưởng và phác họa sơ sơ sản phẩm.
Nàng bảo:
- Để đó Em giúp cho!
Thấy Em ngẩn ngơ chưa hiểu thì nàng phán tiếp:
- Mai cho Anh xem kết quả.
Thế là chiều nay khi đi làm về, nàng dúi vào Em cái USB 1GB:
- Anh mở lên xem đi!

Em quá bất ngờ với ý tưởng của nàng, nàng nắm hết các yêu cầu của Em và lên một thiết kế khá táo bạo mà Em không dám nghĩ tới vì khó gia công quá, gởi lên đây chia sẻ với các Bác




Các Bác ơi! Các Bác có cách nào gia công Chassic như trên hình thì tư vấn cho Em với, Em đuối rồi . . .



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Bác DIYodira ới ơi . . .
Qua giúp Em với . . .



Re: Dự án mới - Cùng làm cái Push-Pull Amp

bác cho kích thước chân đèn và kt các mặt ,
phần dưới bác định làm bằng đá hay sơn piano đen bóng ạ



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Phần dưới bằng Gỗ sơn đen bóng ạ.
Phần trên bằng kim loại, các đường sọc là cánh tản nhiệt sâu vào ~ 2cm và dự định mạ Crôm sáng bóng.

Kích thước dự định:
Rộng: 40cm
Dài : 65cm
Cao : 12-15cm

Chân đèn là loại Octal, bóng 6080: 16 bóng xếp thành hình vuông.
Toàn bộ bóng đèn chỉ để lòi phần thủy tinh lên trên Chassic, phần đế giấu âm xuống dưới.

Em cũng chưa biết nên chiếu sáng thế nào để thật ấn tượng.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

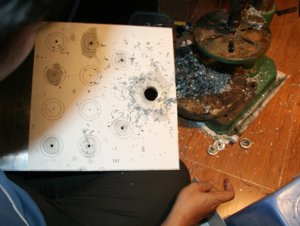

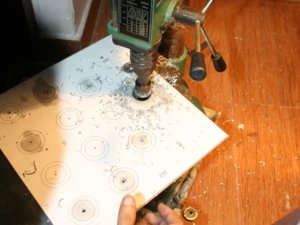

Dự án đang trong giai đoạn khoan cắt



Re: Dự án mới - Cùng làm cái Push-Pull Amp

>>>



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Híc, nhìn bác làm vất vả quá,
Cố lên bác Yêu Di ai oai ơi, em luôn đứng sau ủng hộ bác.
Em ngán nhất là khoan Inox, nên toàn chọn mặt chassic bằng nhôm hoặc đồng.
Chúc bác tối T7 vui vẻ, nhớ giữ gìn SK vì tối T7 là tối tình yêu đấy nhá.
Thân



Re: Dự án mới - Cùng làm cái Push-Pull Amp

"Nàng" của bác quả là người có con mắt thẩm mỹ, luôn biết giữ cân bằng và... hơi lạnh lùng.

Chúc mừng bác DIY-lover,
Lâu lâu cũng phải spam cái :lol:
Dù sao thì em cũng khoái cái đế bằng gỗ thịt để mộc hoặc đánh bóng bằng véc ni trong suốt hơn.
Nếu quyết chọn mầu đen thì nên dùng vật liệu cool hẳn như granite hoặc mica đen chẳng hạn.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Cám ơn các Bác đã quan tâm theo dõi và ủng hộ dự án này!

Hehe, Cụ Blue-wave không cần phải để chữ NÀNG trong ngoặc kép đâu ạ, NÀNG đây là nghĩa đen 100% đấy! :lol:

Ampli OTL đang thực hiện khoan cắt là phiên bản "light OTL" chạy 8 bóng 6080/kênh dùng để thử nghiệm và test các cấu hình khác nhau của tầng Driver, phiên bản "Full OTL" sẽ được thực hiện phần chassis song song với bản light.

Hôm qua, sau khi tham khảo ý kiến Bác DIYodira - chuyên gia về CNC của TGB - thí các phương án sử dụng vật liệu cho chassis đã được đưa ra mổ xẻ và cấu hình được lựa chọn cuối cùng là:

- Phần Kim loại ở trên: Nhôm dày 4mm được làm nguội thật kỹ và mạ Crom bóng loáng, xếp chồng 6 lớp cách nhau 5mm. Phía trong các rãnh này được trang bị đèn Neon chiếu ánh sáng xanh "huyền ảo" hắt ra ngoài.
- Phần đế gỗ ở dưới được sơn mài đen bóng.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Bà xã là người vịn cho Em khoan từ lúc cưới về tới nay :mrgreen: và cũng là người chộp ảnh luôn đó Bác



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Bóng cho dự án này đã tập kết đầy đủ



Re: Dự án mới - Cùng làm cái Push-Pull Amp

>>>



Re: Dự án mới - Cùng làm cái Push-Pull Amp

>>>



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Quân lính dàn trận



Re: Dự án mới - Cùng làm cái Push-Pull Amp

>>>
